00 LOW-VOLTAGE WIRE & CABLE PRODUCTION
منخفضة الجهد
أسلاك وكابلات
خط الإنتاج
ابدأ بالكابل منخفض الجهد الذي تخطط لإنتاجه. HONGKAI يربط بين هيكله ومسار العملية ومعدات تصنيع الكابلات الكهربائية وواجهات المصنع لمراجعة فنية منسقة.
المعدات الأساسية المختارةمصنوعة بواسطة HONGKAI
آلات متخصصةمحددة بوضوح
التصميم والمرافقالمراجعة مع المسار
التركيب والتدريبالمحدد في الاقتراح
الهندسة
01 LOW-VOLTAGE CABLE & PROCESS CATALOG
اختر الكابل منخفض الجهد الذي تخطط لإنتاجه
يغطي هذا المركز أسلاك البناء، THHN / THWN، الكابل المرن، كابل التحكم وكابل الطاقة منخفض الجهد. اختر الكابل النهائي أولاً، ثم راجع مساره الأولي.
سلك البناء
موصل نحاسي أو ألومنيوم · BV / BVR / H07V
يتم تأكيد التكوين النهائي وفقًا لتصميم الكابل المعتمد.
استخدامه ككابل بدائي لي- 01إعداد الموصل
- 02عازل
- 03اختبار
- 04لف
THHN / THWN
موصل نحاسي أو ألومنيوم · كابل بناء نايلون / PVC
يجب تأكيد بنية الطبقات والمواصفات المطبقة.
استخدامه ككابل بدائي لي- 01رسم
- 02تقطعت بهم السبل
- 03عازل PVC
- 04طبقة نايلون
- 05اختبار
كابل مرن
موصل مُلفّ بدقّة · كابل مرن RVV
تُظهر الصورة بنية ثلاثية النواة RVV PVC. يجب تأكيد عدد النوى النهائي ومواصفات الطبقات.
استخدامه ككابل بدائي لي- 01سحب دقيق
- 02التجميع
- 03عازل
- 04تجميع الكابلات
- 05تغليف
LV كابل طاقة
نحاس أو ألومنيوم مجدول · التصنيف وفقًا لتصميم الكابل المعتمد
يجب التحقق من جهد الكابل وهياكل الطبقات الكاملة من التصميم المعتمد.
استخدامه ككابل بدائي لي- 01تقطعت بهم السبل
- 02عازل
- 03تجميع الكابلات
- 04تغليف
- 05اختبار

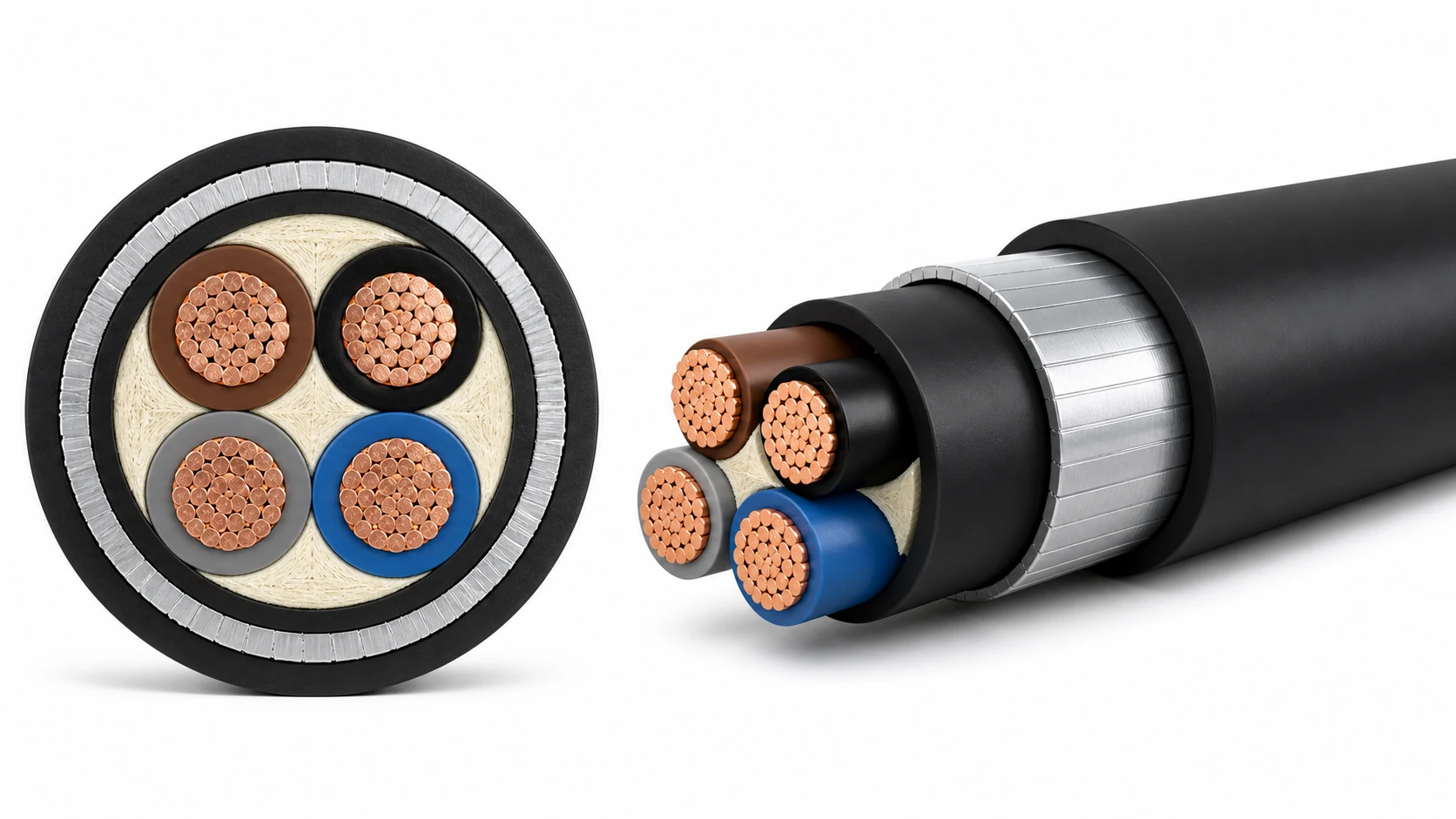

كابل طاقة مدرع
نحاس أو ألومنيوم مجدول · SWA / STA وفقًا للتصميم المعتمد
تُظهر الصورة هيكلًا ذا أربع نوى SWA. يجب التحقق من نوع التدرع وهياكل الطبقات الكاملة.
استخدامه ككابل بدائي لي- 01موصل
- 02عازل
- 03تجميع الكابلات
- 04غلاف داخلي
- 05التدرع
- 06غلاف خارجي
كابل تحكم
موصل نحاسي · بنية متعددة النوى وفق التصميم المعتمد
تُظهر الصورة بنية ذات سبعة نوى PVC. يجب أن يتبع العدد النهائي للنوى والدرع التصميم المعتمد للكابل.
استخدامه ككابل بدائي لي- 01عازل
- 02تجميع الكابلات
- 03درع إذا لزم الأمر
- 04تغليف
- 05اختبار
02 CABLE SPECIFICATION & PROJECT BRIEF
حدد الكابل قبل اختيار خط الإنتاج
يتم اختيار الآلة وفقًا لبناء الكابل والمدخلات المعتمدة للمشروع. اختر ما تعرفه واترك العناصر غير المؤكدة للتأكيد المشترك.
ما الذي تخطط له؟
هذا يغيّر الأسئلة التي يجب على HONGKAI تأكيدها؛ إنه لا يختار آلة تلقائيًا.
تحديد مدخلات البناء المعروفة
المدى أدناه هو مجموعات حوار فقط. تبقى القيم الدقيقة خاضعة لتصميم الكابل المعتمد.
أضِف قيم المشروع التي تعرفها بالفعل
لا تقدّر. اترك الحقل فارغًا عندما لا تكون الرسومات أو المعيار أو هدف الإنتاج متاحًا بعد.
حدود هندسية: سمكات طبقات الكابل، درجات المواد، الاختبارات، التغليف، ظروف المصنع، نماذج المعدات، مصادر المعدات والمسؤولية النهائية تخضع لتأكيد المشروع.
03 PROCESS OVERVIEW
من الموصل إلى الكابل المنخفض الجهد النهائي
ابدأ بالكابل المنخفض الجهد النهائي. يوضح الخريط المراحل الأساسية للتحويل قبل تأكيد التصميم التفصيلي ونطاق المعدات.
مسار العملية الأولي للأسلاك المعمارية
مسار مضغوط من الموصل المُعد إلى سلك معماري معزول مع معالجة المنتج النهائي المتفق عليها.
المسار الأولي: إعداد الموصل → عزل → اختبار → لف
01 STAGE DETAIL
إعداد الموصل
مراجعة الموصل الداخل، طريقة المعالجة، وواجهة المرحلة التالية المعتمدة.
- المدخل
- القضيب أو السلك أو الموصل الداخل المعتمد
- عملية
- تفريغ، معالجة، وإعداد التغذية حسب الاقتضاء
- المخرج
- المادة المُعدة للمرحلة التالية المعتمدة
- المعدات ذات الصلة
- أنظمة التفريغ وإعداد الموصلات
السحب والمعالجة الحرارية فقط عند الحاجة
يحدد الموصل الوارد، ومدى الحجم المعتمد، وحالة الموصل ما إذا كان هذا المرحلة جزءًا من مسار المشروع.
النايلون، والدرع، والتسلّح هي قرارات منفصلة
تُضاف هذه الطبقات فقط عندما تُحدّد في بناء الكابل المعتمد.
تحتاج الكابلات المختلفة إلى مسارات مختلفة
أسلاك البناء أحادية النواة، وكابلات متعددة النوى المرنة، وكابلات الطاقة المدرعة لا تشترك في عملية ثابتة واحدة.
اعتماد الكابل قبل التكوين
المواد، والمدى، والإنتاج المستهدف، وظروف المصنع، وأساس القبول توجه نطاق المعدات النهائي.
خريطة عملية التأكيد إلى عائلة خط الإنتاج المناسبة.
القسم التالي يربط المراحل المطلوبة بفئات المعدات العملية وحدود المسؤولية.
04 MACHINERY BY STAGE
تصفح معدات الكابلات منخفضة الجهد حسب مرحلة الإنتاج
أكد الكابل النهائي والمسار الأولي أولاً. ثم راجع فئة معدات الكابلات منخفضة الجهد والوظيفة والمسؤولية المرتبطة بكل مرحلة مطلوبة.
WIRE PREPARATION
سحب الأسلاك والتخمير
تقليل حجم الموصل من خلال القوالب ومراجعة التليين فقط حيثما يتطلب ذلك مسار الموصل المعتمد.
الفئات هي نقاط بداية للنقاش. تبقى الموديلات والنطاقات والواجهات قيد التأكيد.
دمج المراحل المختارة في حل إنتاجي كامل.
الجزء التالي يقارن المسارات المنسقة بناءً على الكابل النهائي بدلاً من اعتبار المعدات كآلات منفصلة.
05 LOW-VOLTAGE PRODUCTION SOLUTIONS
مقارنة مسارات الإنتاج منخفضة الجهد حسب الكابل النهائي
قارن المسار الأولي، ومسؤولية المعدات، والمدخلات الهندسية المفتوحة لأقرب كابل منخفض الجهد لمشروعك.
حل إنتاج أسلاك المباني
إعداد الموصل → عزل → اختبار → لف
تظل كل مرحلة خاضعة لتصميم الكابل ومدخلات المشروع.
- 01تحضير الموصل الواردالنظام الداعم
- 02السحب، أو التلين، أو التجميع إذا لزم الأمرمتكامل من مُصنّع متخصص · حسب الحاجة
- 03بثق العزلمصنوع بواسطة HONGKAI
- 04الاختبار واللفالنظام الداعم
من يزود أو يدمج معدات المرحلة
المدخلات المطلوبة قبل التكوين
- شكل الموصل الداخل
- بناء الموصل
- نظام العزل
- التعامل النهائي والنتيجة المستهدفة
اختر المعدات وفقًا لتصميم الكابل والنطاق وخطة المصنع.
يحول الدليل التالي مسار الكابل المُنقل إلى الأسئلة المطلوبة لاختيار المعدات دون إجراء ادعاء تلقائي بالنموذج.
06 EQUIPMENT SELECTION GUIDE
كيفية اختيار معدات إنتاج الكابلات الكهربائية المناسبة
ابدأ من تصميم الكابل، الموصل الداخل، النطاق المطلوب، نظام المواد، هدف الإنتاج، وواجهات المصنع. النتيجة هي أساس اختيار للاستعراض الهندسي، وليس تطابقًا تلقائيًا للآلة.
لا ينبغي أن يبدأ اختيار الآلة من النموذج فقط. هيكل الكابل، نطاق الموصل، المواد، الإنتاج، وتوافق العملية التالية تحدد التكوين.
إعداد الموصل → عزل → اختبار → لف
07 FACTORY PLANNING
تخطيط المعمل قبل إتمام التجهيزات
أبعاد الخط وحدها غير كافية. يجب تضمين التخليص التشغيلي، والمرافق، وتدفق المواد، ومعالجة الكابلات الجاهزة في مراجعة المشروع.
تتبع التخطيط النهائي ومتطلبات المرافق أبعاد المعدات المعتمدة، وقياسات الموقع، وتدفق المواد، والواجهات الحالية.
إعداد الموصل → عزل → اختبار → لف
سجل ما هو معروف في المصنع
اترك القيم غير المؤكدة فارغة. تظل كل قيمة مدخلًا للمشروع حتى يتم مراجعة نطاق المعدات وظروف الموقع معًا.
مساحة الإنتاج
راجع طول المعدات، وتخليص المشغل، ووصول الصيانة، وحركة المواد، ومسار التركيب.
يبقى الحجم الدقيق خاضعًا لأبعاد المعدات المعتمدة.الحمل الكهربائي
مراجعة خدمة الكهرباء في الموقع مع المعدات الرئيسية والأنظمة الداعمة في النطاق المؤكد.
الحمل المتصل، والجهد، والتوزيع لا تزال بحاجة إلى التأكيد.ماء التبريد
مراجعة توفر ماء التبريد حيثما لزم الأمر، خاصةً للمعدات المرتبطة بالبثق والأنظمة الداعمة.
التدفق، ودرجة الحرارة، والضغط، والمعالجة لا يُفترضها.الهواء المضغوط
راجع توفر الهواء المضغوط فقط في المناطق التي تتطلبها المعدات أو نطاق المعالجة أو التحكم المؤكدة.
الضغط والجودة والاستهلاك تبقى محددة حسب المشروع.تخزين المواد
خطط الاستلام والتخزين والحركة للمواد الإنتاجية المعتمدة المؤكدة مثل الموصلات والمركبات والبكرات وغيرها.
يبقى نظام المواد قيد التأكيد.معالجة الكابلات الجاهزة
خطط لأخذ الكابل، واللفافة، أو الطبلة، أو الملف، ووصول الفحص، ومنطقة حفظ الكابلات الجاهزة.
تتبع المعالجة النهائية متطلبات المنتج والتغليف المعتمدة.أكمل ملاحظات واجهة المصنع
سلك البناءنوع المشروع قيد التأكيد
يتطلب التصميم النهائي للمصنع، وطلب المرافق، ومساحة التشغيل، والأساسات، وتدفق المواد، ونطاق التركيب، تكوين المعدات المعتمد، وقياسات الموقع الفعلية، ومراجعة واجهة المشروع.
08 MANUFACTURING & INTEGRATION
التصنيع والتكامل وفريق مشروع واحد
HONGKAI تُنتج المعدات ضمن نطاقها المؤكد وتنسق الآلات المتخصصة وفقًا لمسار الكابل المعتمد وظروف المشروع.
واجهة مشروع منسقة واحدةمصدر المعدات، الجهة المتعاقدة والمسؤولية محددة في عرض المشروع.
مراجعة المسار، واجهات المعدات، نطاق العرض والتواصل المشروع
CURRENT CABLEقيد التأكيد
FACTORY INPUTSإدخالات التخطيط التي يجب تأكيدها
مصنوع بواسطة HONGKAI
معدات الكابل الأساسية المصنعة أو المجمعة أو المختبرة بواسطة HONGKAI حيث تم تحديدها في العرض المؤكد.
- المعدات المؤكدة لإنتاج الكابل الأساسي
- التحكم الكهربائي ضمن نطاق المعدات المتفق عليه
- التجميع الميكانيكي للمعدات المحددة HONGKAI
- اختبار المصنع للمعدات المحددة HONGKAI
النطاق للتأكيد
مُهيأ وموفر من قبل HONGKAI
المعدات المساعدة وحزم الدعم المُهيأة للمسار والمداخل المتفق عليها في المصنع.
- المعدات المساعدة وأنظمة القياس والاختبار
- معدات إطالة التغذية والالتقاط والدعم المرتبط بها
النطاق للتأكيد
متكاملة من مصنّعين متخصصين
المعدات المتخصصة المُستوردة والمنسقة حسب متطلبات مسار الإنتاج المُؤكد.
- العمليات المتخصصة خارج تصنيع HONGKAI المُؤكد
- المعدات والاختبارات الخاصة بالمشروع حيثما لزم الأمر
النطاق للتأكيد
المعدات المناسبة من المتخصصين المناسبين، مدارة كمشروع واحد كامل.
مشروع مُنسق واحد لا يعني أن مصنعًا واحدًا يُنتج كل الآلات.
يحدد العرض من يُورّد، ويُنسق، ويبقى مسؤولًا عن كل عنصر متفق عليه.
- مصدر المعدات
- مُسمّى لكل عنصر من عناصر المشروع
- الكيان المتعاقد
- مُؤكد في العرض التجاري
- مسؤولية المشروع
- مُعرّف مقابل النطاق المتفق عليه
- التركيب والخدمة
- مُؤكد قبل الطلب والتسليم
تظل مصادر التصنيع، الضمان، التركيب، التشغيل، التدريب وحدود الخدمة خاضعة للعرض المؤكد.
09EXPERT KNOWLEDGE
معرفة تصنيع الكابلات منخفضة الجهد
تدعم ستة مسارات معرفية مركزة رحلة المشتري من بحث الكابلات إلى نطاق مشروع جاهز للمناقشة الفنية.
فهرس دليل تصنيع الكابلات منخفضة الجهد
كيفية بناء مصنع لكابلات الجهد المنخفض
حدد نطاق الكابلات، ومسار العملية، ومدخلات الموقع، وتدفق المواد، وواجهات المشروع قبل تأكيد المعدات والتخطيط.
- 01
- نطاق الكابلات ومسار العملية
- 02
- مساحة المصنع والمرافق
- 03
- تدفق المواد والكابلات النهائية
- 04
- واجهات المعدات والمسؤوليات
خمسة أسئلة إضافية للمراجعة
06 مواضيع مركزة
كيفية اختيار خط بثق الكابلات
مسار التوجيه قيد المراجعةراجع نطاق الموصلات، وبناء الكابلات، ونظام المواد، وهدف الإنتاج، والتوافق مع العمليات اللاحقة قبل مناقشة تكوين الخط.
اللف المتين مقابل التجميع
مسار التوجيه قيد المراجعةقارن كل عملية ببناء الموصل المطلوب وتصميم الكابل المعتمد؛ فليس هناك مسار مفضل عالميًا.
PVC مقابل XLPE عزل الكابلات
مسار التوجيه قيد المراجعةراجع معالجة المواد المحددة، والتحكم في درجة الحرارة، ومتطلبات التصلب عند الاقتضاء، مقابل تصميم الكابل المعتمد.
مشاكل شائعة في بثق الكابلات
مسار التوجيه قيد المراجعةاستخدم الأعراض المرئية لتحديد فحوصات المواد، الأدوات، إعدادات العملية وحالة المعدات؛ يظل التشخيص النهائي محددًا حسب المشروع.
أسئلة لتحديد قدرة إنتاج الكابلات
مسار التوجيه قيد المراجعةوضح مزيج المنتجات، نطاق الأحجام، الإنتاج المستهدف، نمط الورديات، التحويلات وقيود المصنع قبل أي مراجعة لحساب القدرة.
10 REAL MANUFACTURING EVIDENCE
استخدم الأدلة الحقيقية حيث يمكن التحقق منها
يتم فصل صور الآلات والتجميع والكهرباء ومرحلات الإنتاج عن ادعاءات نتائج المشروع غير المُؤكدة.
راجع الأدلة الإنتاجية المرئية، سجلًا تلو الآخر.
5 سجلات الوسائط المرئية 1 مطلوب سجل المصدر
التجميع الميكانيكي وتكامل المعدات
- النطاق المرئي
- عملية تجميع وتكامل آلات الكابلات المرئية في الصورة.
- حد الأدلة
- لم يتم تأكيد أن الجهاز هو مُستخرج كهربائي بالضبط. لا تؤكد الصورة التكوين أو الإنتاج أو القبول.
تكامل الخزانة الكهربائية والتحكم
- النطاق المرئي
- مكونات الخزانة، وأجهزة الحماية، والمحركات، والأسلاك المرئية في الصورة.
- حد الأدلة
- لا تؤكد الصورة تصميمًا كهربائيًا معتمدًا، أو الامتثال، أو تسليم المشروع، أو نطاق التحكم النهائي.
فحص التزويد بالطاقة وإعداد المعدات
- النطاق المرئي
- فحص التزويد بالطاقة وإعداد المعدات المرئي في الصورة.
- حد الأدلة
- هذا ليس دليلًا على اختبار الكابل النهائي، أو اجتياز FAT، أو الامتثال، أو المعايرة، أو نتيجة الأداء.
مرجع بناء الكابل أو عينة نهائية
- النطاق المرئي
- تُظهر الرسوم التوضيحية مرجعًا لبناء الموصل والعزل.
- حد الأدلة
- هذا ليس عينة عميل مُوثَّقة ولا يؤكد المواصفات، أو المعيار، أو الأبعاد، أو نطاق الإنتاج.
قدم سجل فحص حقيقي يُظهر الجهاز، والعينة، ونشاط القياس دون كشف القيم السرية.
- الجهاز والعينة مرئيان
- تم تسجيل سياق المعايرة
- مصدر النتيجة والإذن
مرجع القياس
- النطاق المطلوب
- يجب أن يكون نشاط قياس حقيقي أو أداة مرئية ومدعومة بسجل داخلي.
- حد الأدلة
- لا تثبت الصورة التحمل أو حالة المعايرة أو الامتثال أو النتيجة المقبولة.
إعداد التغليف والتسليم
- النطاق المرئي
- المعدات المغلفة والمنصات وإعداد التغليف في ورشة العمل المرئية في الصورة.
- حد الأدلة
- لا تؤكد الصورة الشحن أو التسليم أو الوجهة أو التركيب أو قبول العميل.
عرض 01، مجموعة البثق.
تتطلب الحالات الموثقة سياقًا كاملاً للمشروع.
اسم بلد وحده ليس دليلاً على مشروع. نشر حالة فقط عندما تدعم سجلات مصدرها الشروط والنطاق والتحدي والاستجابة والنتيجة.
- الدولة / المنطقة
- نوع العميل
- كابل الهدف
- مدى الموصل
- Project Scope
- Machines
- Factory Condition
- تحدي
- حل
- النتيجة
ثمانية أسئلة يجب تحديدها قبل تقديم العرض.
08أسئلة القرار
01 PRODUCTION LINE DEFINITIONما هي الآلات المطلوبة لتصنيع الكابلات الكهربائية؟
يُتبع النطاق المطلوب بناءً على تصميم الكابل ومسار العملية المعتمدين. حسب نوع الكابل، قد يشمل إعداد الموصل، سحب السلك، التجميع أو التلفيف، بثق العزل، تجميع الكابل، التسليح أو التسليح المدرع، تغليف الخارجي، الاختبار، التلفيف والتعبئة. يتم تأكيد قائمة الآلات النهائية من رسم الكابل والمدخلات الخاصة بالمشروع.
02 PRODUCTION LINE DEFINITIONهل يمكن لخط بثق واحد إنتاج عدة أحجام كابلات؟
خط واحد يمكن أن يغطي عدة أحجام كابلات، ولكن فقط ضمن نطاق تشغيلي مؤكد. تصميم الكابل المعتمد وتكوين المعدات الكامل يحدد هذا النطاق.
03 PRODUCTION LINE DEFINITIONكيف أختار حجم البثق الصحيح؟
ابدأ بمجموعة الموصلات، أو مادة العزل أو الغلاف، وبناء الكابل، والنتيجة المستهدفة، والتوافق مع المكونات السابقة واللاحقة. اختر النموذج فقط بعد مراجعة هذه المدخلات وتصميم الكابل المعتمد.
04 PRODUCTION LINE DEFINITIONهل يمكن للخط نفسه معالجة PVC وXLPE؟
لا تفترض أن PVC وXLPE قابلان للتبادل على نفس الخط. يمكن أن تؤثر تغييرات المواد على مسار العملية والأنظمة الداعمة. يجب التحقق من النطاق المتوافق مع نظام المواد الفعلي وتصميم الكابل.
05 PROJECT SCOPE & DELIVERYما المعلومات المطلوبة قبل تقديم العرض السعري؟
قم بتوفير هيكل الكابل أو الرسم التوضيحي إن وُجد، ومواد الموصل، ومدى المقطع العرضي، ومواد العزل والغلاف، والجهد المصنّف، والقدرة المستهدفة، وظروف المصنع، وجدول المشروع. يمكن ترك العناصر غير المعروفة مُعلمة كـ 'قيد التأكيد' لمراجعة مشتركة.
06 PROJECT SCOPE & DELIVERYهل يمكن لـHONGKAI دمج معدات سحب الأسلاك واللف من شركات تصنيع متخصصة؟
عند الحاجة، يمكن تنسيق آلات الرسم أو التلفيف المتخصصة ضمن نطاق المشروع المتفق عليه. يحدد الاقتراح مصدر المعدات، الجهة المتعاقدة، واجهات التكامل والمسؤوليات المنطبقة.
07 PROJECT SCOPE & DELIVERYما مقدار مساحة المصنع المطلوبة؟
يتم تأكيد مساحة المصنع بعد تحديد ترتيب المعدات. قم بمراجعة مساحة الآلة، ومسافات التشغيل والصيانة، وتخزين المواد الواردة، والمرافق، وحركة الموظفين، ومعالجة الكابلات الجاهزة معًا.
08 PROJECT SCOPE & DELIVERYهل تقدمون التثبيت والتدريب؟
التركيب والتشغيل والتدريب هي خدمات محددة في العرض. يجب تأكيد النطاق المطبق ومتطلبات جاهزية الموقع والمسؤوليات والجدول الزمني والاستثناءات للمشروع.
12 FINAL PROJECT ENQUIRY
احصل على نطاق خط الإنتاج منخفض الجهد لكابلاتك
أرسل عائلة الكابلات النهائية، والهيكل، ومدى الموصل، ونظام المواد، والإنتاج المستهدف، والجهد المصنف، وظروف المصنع، وجدول المشروع لمراجعة هندسية.
يمكن ترك العناصر غير المعروفة قيد التأكيد لمراجعة مشتركة.
