00 LOW-VOLTAGE WIRE & CABLE PRODUCTION
Низковольтный
Провод и кабель
Производственная линия
Начните с низковольтного кабеля, который вы планируете производить. HONGKAI связывает его конструкцию, технологический маршрут, оборудование для производства электрических кабелей и интерфейсы завода для согласованного технического обзора.
Выбранное основное оборудованиепроизведено HONGKAI
Специализированное оборудованиечетко идентифицированы
Размещение и коммуникациирассмотрено с маршрутом
Установка и обучениеопределённым в предложении
Инженерия
01 LOW-VOLTAGE CABLE & PROCESS CATALOG
Выберите низковольтный кабель, который вы планируете производить
Этот раздел охватывает монтажный кабель, THHN / THWN, гибкий кабель, управляющий кабель и низковольтный силовой кабель. Сначала выберите готовый кабель, затем изучите его предварительную схему.
Монтажный кабель
Медный или алюминиевый проводник · BV / BVR / H07V
Финальная конфигурация подтверждается в соответствии с утвержденным проектом кабеля.
Использовать как мой начальный кабель- 01Подготовка проводника
- 02Изоляция
- 03Испытание
- 04Намотка
THHN / THWN
Медный или алюминиевый проводник · Нейлон / PVC провод для внутренней проводки
Конструкция слоя и применимые технические требования должны быть подтверждены.
Использовать как мой начальный кабель- 01Рисунок
- 02Скрутка
- 03PVC изоляция
- 04Нейлоновый слой
- 05Испытание
Гибкий кабель
Тонко скрученный проводник · RVV гибкий кабель
На изображении показана трехжильная конструкция RVV PVC. Окончательное количество жил и параметры слоев должны быть подтверждены.
Использовать как мой начальный кабель- 01Тонкая вытяжка
- 02Группировка
- 03Изоляция
- 04Кабелирование
- 05Обшивка
LV Силовой кабель
Многопроволочная медь или алюминий · Номинал по утвержденной конструкции кабеля
Напряжение кабеля и полная структура слоев должны быть подтверждены по утвержденной конструкции.
Использовать как мой начальный кабель- 01Скрутка
- 02Изоляция
- 03Кабелирование
- 04Обшивка
- 05Испытание
Бронированный силовой кабель
Многопроволочная медь или алюминий · SWA / STA по утвержденной конструкции

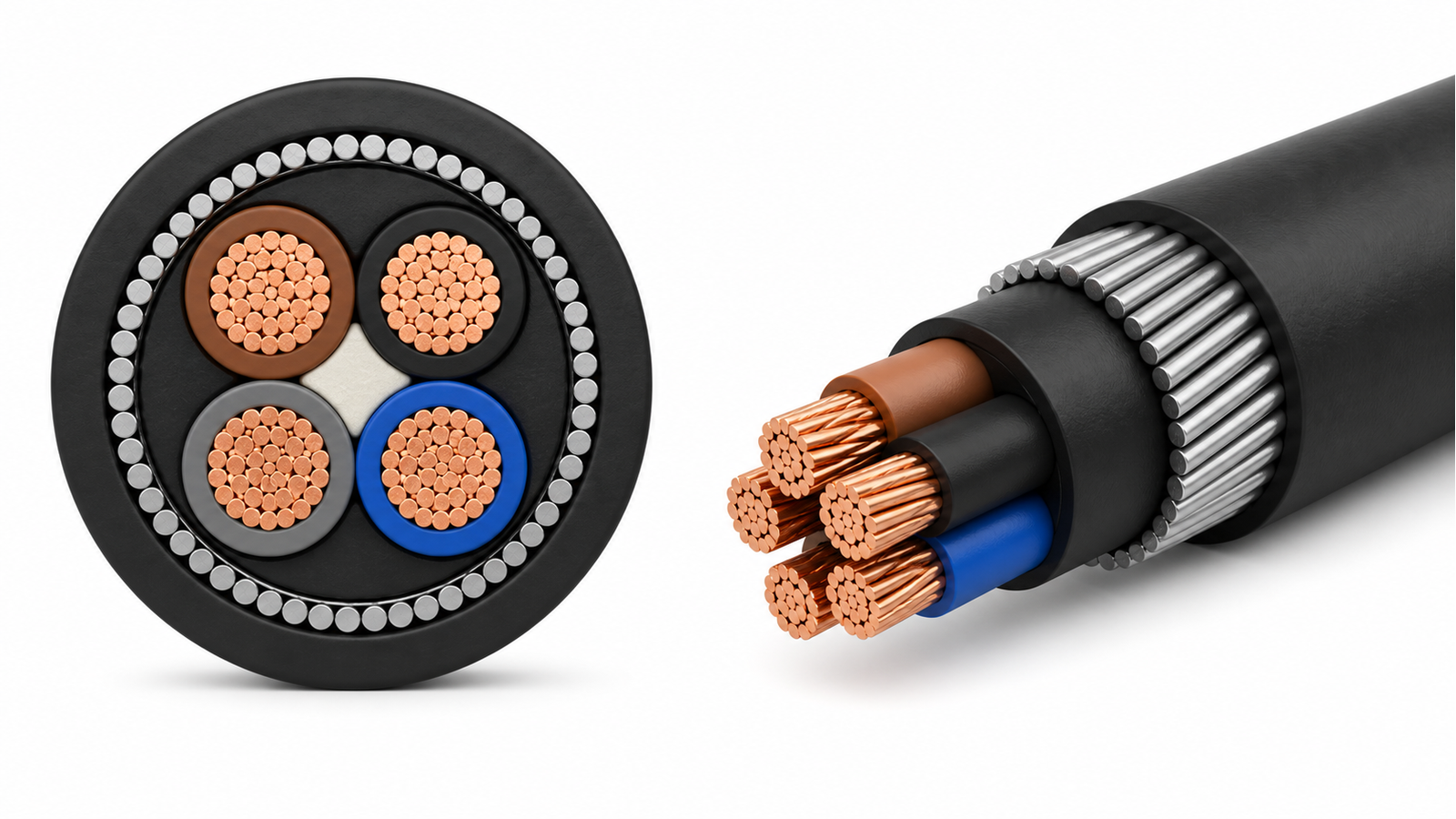

На изображении показана четырехжильная конструкция SWA. Тип брони и полная структура слоев должны быть подтверждены.
Использовать как мой начальный кабель- 01Дирижер
- 02Изоляция
- 03Кабелирование
- 04Внутренняя оболочка
- 05Бронирование
- 06Внешняя оболочка
Кабель управления
Медная токопроводящая жила · Многожильная конструкция по утвержденной схеме

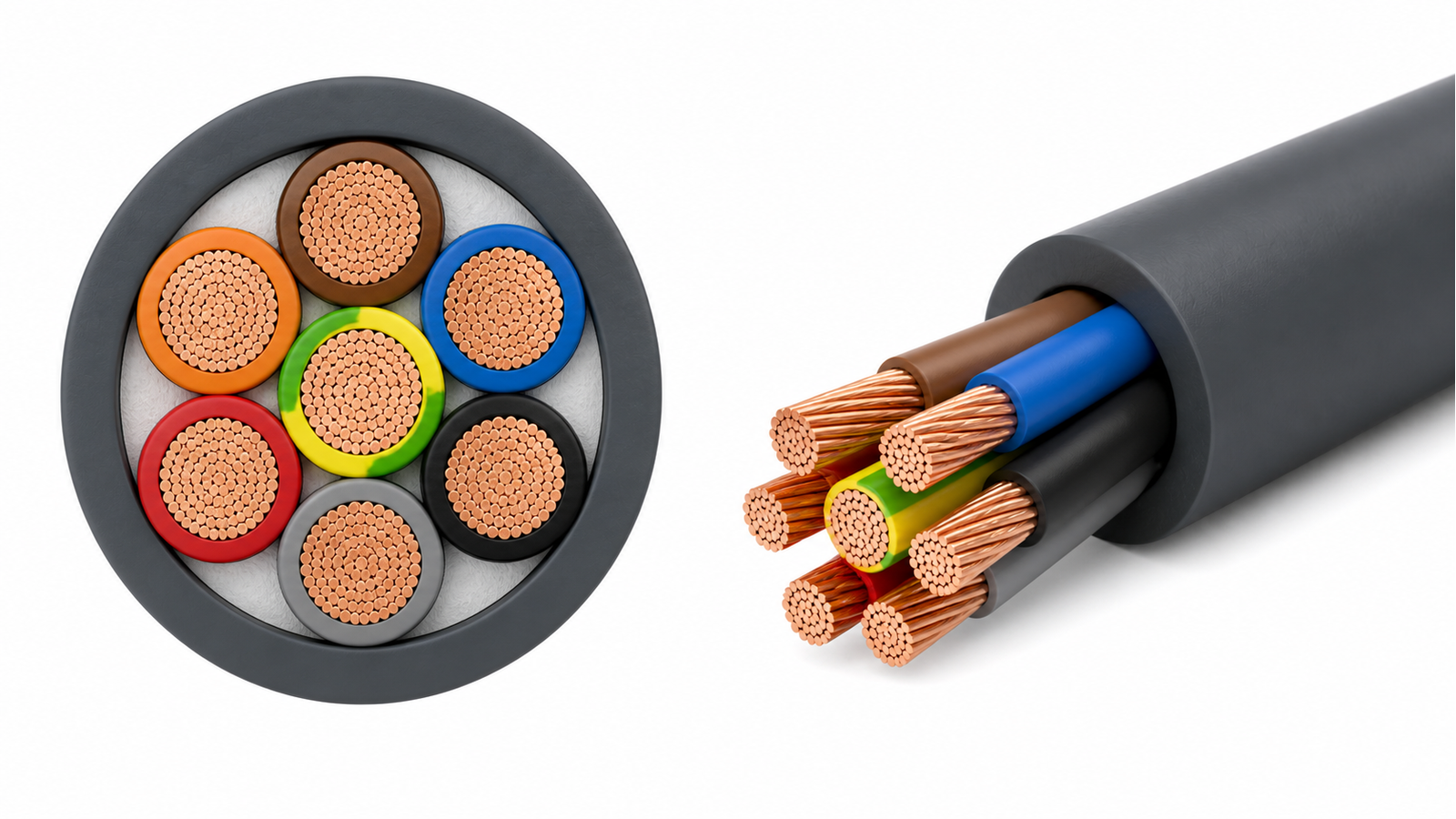

На изображении показана семижильная конструкция PVC. Окончательное количество жил и экранирование должны соответствовать утвержденной конструкции кабеля.
Использовать как мой начальный кабель- 01Изоляция
- 02Кабелирование
- 03Экран, при необходимости
- 04Обшивка
- 05Испытание
02 CABLE SPECIFICATION & PROJECT BRIEF
Определите кабель перед выбором производственной линии
Выбор оборудования зависит от конструкции кабеля и подтвержденных входных данных проекта. Выбирайте то, что вам известно, а неопределенные пункты оставьте для совместного подтверждения.
Что вы планируете?
Это изменяет вопросы, которые должны подтвердить HONGKAI; оно не выбирает станок автоматически.
Задать известные входные параметры конструкции
Указанные ниже диапазоны являются только группами обсуждения. Точные значения остаются предметом утвержденной конструкции кабеля.
Добавьте известные вам значения проекта
Не оценивайте. Оставляйте поле пустым, если чертеж, стандарт или производственная цель еще не доступны.
Инженерная граница: Толщины слоёв кабеля, классы материалов, испытания, упаковка, условия на заводе, модели оборудования, источники оборудования и окончательная ответственность остаются предметом подтверждения проекта.
03 PROCESS OVERVIEW
От проводника до готового низковольтного кабеля
Начните с готового низковольтного кабеля. Схема показывает основные этапы преобразования до подтверждения детальной конструкции и перечня оборудования.
Предварительный маршрут производства проводов для строительных работ
Компактный маршрут от подготовленного проводника до изолированного строительного провода и согласованной обработки готовой продукции.
Предварительный маршрут: Подготовка проводника → Изоляция → Испытание → Намотка
01 STAGE DETAIL
Подготовка дирижера
Проверка поступающего проводника, метода обработки и взаимодействия со следующим подтвержденным этапом.
- Вход
- Утвержденный пруток, провод или поступающий проводник
- Процесс
- Размотка, обработка и подготовка подачи, при необходимости
- Выход
- Материал подготовлен для следующего подтвержденного этапа
- Сопутствующее оборудование
- Системы размотки и подготовки проводника
Протяжка и отжиг только при необходимости
Входящий проводник, утвержденный диапазон размеров и состояние проводника определяют, относится ли этот этап к маршруту проекта.
Нейлон, экранирование и броня — это отдельные решения
Эти слои добавляются только в случае, если они указаны в утвержденной конструкции кабеля.
Разные кабели требуют разных маршрутов
Провод для зданий с одножильным сердечником, гибкий многожильный кабель и бронированный силовой кабель не используют единого фиксированного процесса.
Утвердить кабель до конфигурации
Материалы, диапазон, целевая производительность, условия на заводе и критерии приемки определяют окончательный состав оборудования.
Сопоставьте подтвержденный процесс с соответствующей семьей производственных линий.
Следующий раздел связывает требуемые этапы с практическими категориями оборудования и границами ответственности.
04 MACHINERY BY STAGE
Просмотреть оборудование для низковольтных кабелей по этапам производства
Сначала подтвердите готовый кабель и предварительный маршрут, затем просмотрите категорию, функцию и ответственность оборудования для низковольтных кабелей, связанную с каждым требуемым этапом.
WIRE PREPARATION
Вытяжка и отжиг провода
Уменьшите размер проводника с помощью матриц и проводите отжиг только там, где это требует утвержденный маршрут проводника.
Категории служат точками для обсуждения. Модель, диапазон и интерфейсы остаются для подтверждения.
Объедините выбранные этапы в полное производственное решение.
Следующий раздел сравнивает согласованные маршруты по готовому кабелю, а не рассматривает оборудование как отдельные машины.
05 LOW-VOLTAGE PRODUCTION SOLUTIONS
Сравнить производственные маршруты низковольтного кабеля по готовому кабелю
Сравните предварительный маршрут, ответственность за оборудование и открытые инженерные входные данные для низковольтного кабеля, наиболее близкого к вашему проекту.
Решение для производства силовых кабелей
Подготовка проводника → Изоляция → Испытание → Намотка
Каждый этап остается подчиненным конструкции кабеля и входным данным проекта.
- 01Подготовка входящего проводникаВспомогательная система
- 02Вытяжка, отжиг или скручивание, при необходимостиИнтегрировано от специализированного производителя · По требованию
- 03Экструзия изоляцииИзготовлено компанией HONGKAI
- 04Испытания и намоткаВспомогательная система
Кто поставляет или интегрирует оборудование этапа
Требуемые входные данные до конфигурации
- Формат входящего проводника
- Конструкция проводника
- Система изоляции
- Завершение обработки и целевой выход
Выберите оборудование в соответствии с конструкцией кабеля, диапазоном и планом завода.
Следующее руководство превращает перенесенный маршрут кабеля в вопросы, необходимые для выбора оборудования, без автоматического назначения модели.
06 EQUIPMENT SELECTION GUIDE
Как выбрать правильное оборудование для производства электрических кабелей
Начните с конструкции кабеля, входящего проводника, требуемого диапазона, системы материалов, целевого выхода и интерфейсов завода. Результатом является основа для инженерного обзора, а не автоматическое соответствие оборудования.
Выбор оборудования не должен начинаться только с модели машины. Конфигурация определяется структурой кабеля, диапазоном проводника, материалом, выходом и совместимостью с последующими процессами.
Подготовка проводника → Изоляция → Испытание → Намотка
07 FACTORY PLANNING
Спланируйте завод до окончательного утверждения оборудования
Одних только габаритов линии недостаточно. Необходимо учитывать зазоры для эксплуатации, коммуникации, поток материалов и обращение с готовой продукцией в рамках обзора проекта.
Окончательная планировка и требования к коммуникациям основываются на утвержденных габаритах оборудования, измерениях площадки, потоке материалов и существующих интерфейсах.
Подготовка проводника → Изоляция → Испытание → Намотка
Зафиксируйте известные данные на заводе
Оставьте неопределенные значения пустыми. Все значения остаются входными данными проекта до совместного обзора объема оборудования и условий объекта.
Производственная площадь
Проведите обзор длины оборудования, зазоров для оператора, доступа для обслуживания, перемещения материалов и маршрута установки.
Точная занимаемая площадь остается предметом утвержденных габаритов оборудования.Электрическая нагрузка
Проверьте электроснабжение объекта совместно с основным оборудованием и вспомогательными системами, входящими в подтвержденный объем.
Подключенная нагрузка, напряжение и распределение остаются для подтверждения.Охлаждающая вода
Проверьте доступность охлаждающей воды, где это необходимо, особенно для оборудования, связанного с экструзией, и вспомогательных систем.
Расход, температура, давление и обработка не предполагаются.Сжатый воздух
Проверьте доступность сжатого воздуха только там, где это требуется для подтвержденного оборудования, погрузочно-разгрузочных или управляющих систем.
Давление, качество и потребление остаются специфичными для проекта.Хранение материалов
Спланируйте прием, хранение и перемещение утвержденных проводников, компаундов, катушек и других производственных материалов.
Система материалов остается подтверждаемой.Обработка готового кабеля
Спланируйте намотку, перемещение катушек, барабанов или катушек, доступ для инспекции и зону хранения готового кабеля.
Финальная обработка осуществляется в соответствии с утвержденными требованиями к продукту и упаковке.Заполните замечания по интерфейсу завода
Монтажный кабельТип проекта необходимо подтвердить
Окончательная планировка завода, потребности в коммунальных услугах, эксплуатационные зазоры, фундаменты, поток материалов и объем установки требуют утвержденной конфигурации оборудования, фактических замеров на площадке и обзора проектных интерфейсов.
08 MANUFACTURING & INTEGRATION
Производство, интеграция и единая команда проекта
HONGKAI производит оборудование в пределах подтвержденного объема и координирует специализированное оборудование в соответствии с утвержденным кабельным маршрутом и условиями проекта.
Единый координированный интерфейс проектаИсточник оборудования, договорная сторона и ответственность определены в предложении по проекту.
Проверка маршрута, интерфейсы оборудования, объем предложения и коммуникация по проекту
CURRENT CABLEТребует подтверждения
FACTORY INPUTSВходные данные для планирования, требующие подтверждения
Изготовлено компанией HONGKAI
Оборудование для сердечникового кабеля, изготовленное, собранное или испытанное HONGKAI, как указано в подтвержденном предложении.
- Подтвержденное оборудование для производства сердечникового кабеля
- Электрическое управление в пределах согласованного объема оборудования
- Механическая сборка для указанного оборудования HONGKAI
- Заводские испытания для указанного оборудования HONGKAI
Объем работ подтверждается
Настроено и поставлено HONGKAI
Вспомогательное оборудование и вспомогательные комплекты, сконфигурированные для согласованного маршрута и заводских интерфейсов.
- Вспомогательные системы, измерительные и испытательные системы
- Устройства размотки, намотки и связанное вспомогательное оборудование
Объем работ подтверждается
Интегрировано от специализированных производителей
Специализированное оборудование закупается и координируется по мере необходимости в соответствии с подтвержденным производственным маршрутом.
- Специализированные процессы за пределами подтвержденного производства HONGKAI
- Специализированное оборудование и испытания по требованию проекта
Объем работ подтверждается
Правильное оборудование от правильных специалистов, управляемое как единый полный проект.
Один скоординированный проект не означает, что каждая машина производится на одном заводе.
В предложении указано, кто поставляет, координирует и несет ответственность за каждый согласованный пункт.
- Источник оборудования
- Назначено для каждого элемента проекта
- Договаривающаяся сторона
- Подтверждено в коммерческом предложении
- Ответственность за проект
- Определено в соответствии со согласованным объемом
- Установка и обслуживание
- Подтверждено до заказа и поставки
Источник производства, гарантия, установка, пуско-наладка, обучение и границы обслуживания остаются предметом подтвержденного предложения.
09EXPERT KNOWLEDGE
Знания в области производства низковольтных кабелей
Шесть целевых направлений знаний поддерживают путь покупателя от исследования кабелей до подготовки объема проекта для технического обсуждения.
Руководство по производству низковольтных кабелей. Оглавление
Как построить завод по производству низковольтных кабелей
Определите диапазон кабелей, технологический маршрут, входные данные площадки, поток материалов и интерфейсы проекта до утверждения оборудования и планировки.
- 01
- Диапазон кабелей и технологический маршрут
- 02
- Производственные площади и коммунальные услуги
- 03
- Поток материалов и готовой продукции
- 04
- Оборудование и интерфейсы ответственности
Еще пять вопросов для проверки
06 фокусированные темы
Как выбрать линию экструзии кабеля
Маршрут руководства ожидает подтвержденияПроверьте диапазон проводников, конструкцию кабеля, систему материалов, производственные цели и совместимость с последующими процессами перед обсуждением конфигурации линии.
Жесткое скручивание против пучкового скручивания
Маршрут руководства ожидает подтвержденияСравните каждый процесс с требуемой конструкцией проводника и утвержденным дизайном кабеля; ни один из вариантов не является универсально предпочтительным.
PVC против XLPE изоляция кабеля
Маршрут руководства ожидает подтвержденияПроанализируйте специфические для материала процессы, контроль температуры и, где применимо, требования отверждения в соответствии с утвержденной конструкцией кабеля.
Распространенные проблемы экструзии кабеля
Маршрут руководства ожидает подтвержденияИспользуйте видимые признаки для проверки материалов, оснастки, параметров процесса и состояния оборудования; окончательная диагностика остается специфичной для проекта.
Вопросы для определения производственной мощности кабеля
Маршрут руководства ожидает подтвержденияУточните ассортимент продукции, диапазон размеров, целевой объем выпуска, график смен, переналадки и ограничения завода до рассмотрения любых расчетов мощности.
10 REAL MANUFACTURING EVIDENCE
Используйте реальные доказательства, где они могут быть подтверждены
Изображения оборудования, сборки, электрических компонентов и этапов производства отделяются от непроверенных утверждений о результатах проекта.
Проверяйте видимые производственные данные по одной записи за раз.
5 видимые медиарекорды 1 требуется исходная запись
Механическая сборка и интеграция оборудования
- Видимый объем работ
- Общая сборка и интеграция кабельного оборудования, видимая на фотографии.
- Ограничение доказательств
- Точная машина не подтверждена как электрический экструдер. Изображение не подтверждает конфигурацию, производительность или приемку.
Интеграция электрического шкафа и управления
- Видимый объем работ
- Компоненты шкафа, защитные устройства, приводы и проводка, видимые на фотографии.
- Ограничение доказательств
- Изображение не подтверждает утвержденный электрический дизайн, соответствие требованиям, поставку проекта или окончательный объем управления.
Проверка включения питания и настройка оборудования
- Видимый объем работ
- Электрическая проверка включения питания и настройка оборудования, видимые на изображении.
- Ограничение доказательств
- Это не является доказательством испытания готового кабеля, прохождения FAT, соответствия, калибровки или результата производительности.
Справочная информация по конструкции кабеля или готовому образцу
- Видимый объем работ
- На схеме показана конструкция проводника и изоляции в качестве справочного примера.
- Ограничение доказательств
- Это не является проверенным образцом клиента и не подтверждает спецификацию, стандарт, размеры или производственный диапазон.
Предоставьте реальный отчет об осмотре, содержащий информацию об оборудовании, образце и измерительной деятельности, без раскрытия конфиденциальных значений.
- Инструмент и образец видны
- Контекст калибровки зафиксирован
- Источник результата и разрешение
Измерительная ссылка
- Требуемый объем
- Реальная измерительная активность или инструмент должны быть видны и подтверждены внутренним документом.
- Ограничение доказательств
- Изображение не устанавливает допуск, статус калибровки, соответствие или принятый результат.
Подготовка упаковки и доставки
- Видимый объем работ
- На фотографии видна упакованная аппаратура, паллеты и подготовка упаковки на производстве.
- Ограничение доказательств
- Изображение не подтверждает отправку, доставку, пункт назначения, монтаж или принятие клиентом.
Показан 01, сборка экструдера.
Проверенные случаи требуют полного контекста проекта.
Одного названия страны недостаточно для подтверждения проекта. Публикуйте кейс только тогда, когда его исходный документ подтверждает условия, объем, задачу, ответ и результат.
- Страна / Регион
- Тип клиента
- Целевой кабель
- Диапазон проводников
- Объем проекта
- Оборудование
- Состояние завода
- Испытание
- Решение
- Результат
Восемь вопросов, которые нужно определить перед формированием коммерческого предложения.
08вопросы для принятия решения
01 PRODUCTION LINE DEFINITIONКакое оборудование необходимо для производства электрического кабеля?
Требуемый объем работы соответствует утвержденной конструкции кабеля и технологическому маршруту. В зависимости от типа кабеля он может включать подготовку проводника, вытяжку провода, скручивание или кручение, экструзию изоляции, кабелевание, экранирование или бронирование, наружную оболочку, испытания, намотку и упаковку. Окончательный список оборудования утверждается на основе чертежа кабеля и входных данных проекта.
02 PRODUCTION LINE DEFINITIONМожет ли одна экструзионная линия производить несколько размеров кабеля?
Одна линия может охватывать несколько размеров кабеля, но только в пределах подтвержденного рабочего диапазона. Утвержденная конструкция кабеля и полная конфигурация оборудования определяют этот диапазон.
03 PRODUCTION LINE DEFINITIONКак выбрать правильный размер экструдера?
Начните с выбора диапазона проводников, материала изоляции или оболочки, конструкции кабеля, целевого выхода и совместимости с оборудованием до и после. Выбирайте модель только после анализа этих параметров и утвержденного проекта кабеля.
04 PRODUCTION LINE DEFINITIONМожет ли та же линия обрабатывать PVC и XLPE?
Не предполагайте, что PVC и XLPE взаимозаменяемы в одной линии. Изменения материала могут повлиять на технологический маршрут и вспомогательные системы. Совместимость должна быть подтверждена с учетом фактической системы материала и конструкции кабеля.
05 PROJECT SCOPE & DELIVERYКакая информация требуется перед предоставлением коммерческого предложения?
Предоставьте конструкцию или чертеж кабеля, если доступны, материал проводника, диапазон сечения, материалы изоляции и оболочки, номинальное напряжение, целевая мощность, условия на заводе и график проекта. Неизвестные пункты можно оставить как «Подлежит подтверждению» для совместного рассмотрения.
06 PROJECT SCOPE & DELIVERYМожет ли HONGKAI интегрировать оборудование для вытяжки провода и кручения от специализированных производителей?
При необходимости специализированное оборудование для черчения или скручивания может быть согласовано в рамках согласованного проекта. Предложение определяет источник оборудования, договорную сторону, интерфейсы интеграции и соответствующие обязанности.
07 PROJECT SCOPE & DELIVERYКакое количество производственной площади требуется?
Площадь завода подтверждается после определения расположения оборудования. Совместно рассмотрите габариты оборудования, зоны обслуживания и технического обслуживания, хранение входящих материалов, коммунальные услуги, перемещение персонала и обращение с готовыми кабелями.
08 PROJECT SCOPE & DELIVERYПредоставляете ли вы установку и обучение?
Установка, пуско-наладка и обучение — это услуги, определяемые предложением. Объем работы, требования к готовности объекта, ответственность, график и исключения должны быть подтверждены для проекта.
12 FINAL PROJECT ENQUIRY
Получите перечень оборудования для линии производства низковольтных кабелей
Отправьте готовую семью кабелей, конструкцию, диапазон проводников, систему материалов, целевую мощность, номинальное напряжение, условия завода и график проекта для технического анализа.
Неизвестные пункты можно оставить Требует подтверждения для совместного рассмотрения.
