LAN 케이블 생산 라인 및 장비
필요한 전기 성능을 달성하기 위해 LAN 케이블 카테고리부터 시작하세요. HONGKAI은 도체 준비, 절연, 쌍 비틀기, 켂ings, 차폐, 외피 및 테스트를 하나의 실용적인 생산 공정으로 연결합니다.
- 핵심 생산 단계목표 케이블을 중심으로 구성됨
- 전기 성능공정 제어로 전환됨
- 배치 및 유틸리티라인과 함께 고려됨
- 설치 및 지원프로젝트 시작과 연결됨
어떤 종류의 LAN 케이블을 생산하실 계획입니까?
먼저 대상 카테고리를 선택하세요. 페이지는 이 선택을 성능 우선순위, 공정 요구사항, 관련 장비 및 문의 요약으로 변환합니다.
Cat6 F/UTP 및 차폐 케이블
차폐된 기업 및 산업 네트워크 환경
- 주파수 방향
- 250 MHz 일반적
- 도체 방향
- 23 AWG 일반적
- shielding 구조
- 박막 및 드레인 와이어
- 생산 난이도
- 04 / 05
- 박막 중첩 제어
- 드레인 와이어 연속성
- 차폐를 통한 쌍 균형
케이블 성능 요구사항에 따라 장비 선택
실제 구성 차이는 기계 수가 아니라 제어 정확도, 차폐 복잡성, 테스트 범위 및 목표 출력에서 비롯됩니다.
완성된 제품에서 시작하세요: Cat5e, Cat6, Cat6A, Cat7 또는 유연한 패치 케이블 구조.
목표 성능이 높아질수록 도체, 절연 형상, 쌍 풀림, 차폐 및 테스트가 더 어려워집니다.
필요한 정확도, 모니터링 및 지원 시스템이 라인을 결정하며, 기계 수만으로는 결정되지 않습니다.
| 케이블 유형 | 빈도 | 지휘자 | 차폐 | 주요 생산 초점 | 난이도 | 조치 |
|---|---|---|---|---|---|---|
| Cat5e UTP | 100MHz | 24 AWG | 차폐 없음 | 절연 직경 및 휘어짐 일관성 | 02 / 05 | |
| Cat6 UTP | 250MHz | 23 / 24 AWG | 옵션 | 쌍 기하학 및 임피던스 제어 | 03 / 05 | |
| Cat6 F/UTP | 250MHz | 23 AWG | 박막 및 드레인 와이어 | 차폐 중첩 및 연속성 | 04 / 05 | |
| Cat6A | 500MHz | 23 AWG | 일반적으로 차폐됨 | 교차 대화 및 공정 일관성 | 04 / 05 | |
| Cat7 | 600 MHz+ | 프로젝트별로 확인 | 복잡한 차폐 | 개별 쌍 차폐 및 커버리지 | 05 / 05 | |
| 패치 케이블 | 카테고리에 따라 다름 | 비틀림; 프로젝트별로 확인 | 제품별 선택 사항 | 유연성 및 단자 준비 상태 | 03 / 05 |
표준적인 방향 값만 해당. 장비 설정 전 적용되는 표준, 케이블 구조, 목표 출력 및 수락 기준을 확인하세요.

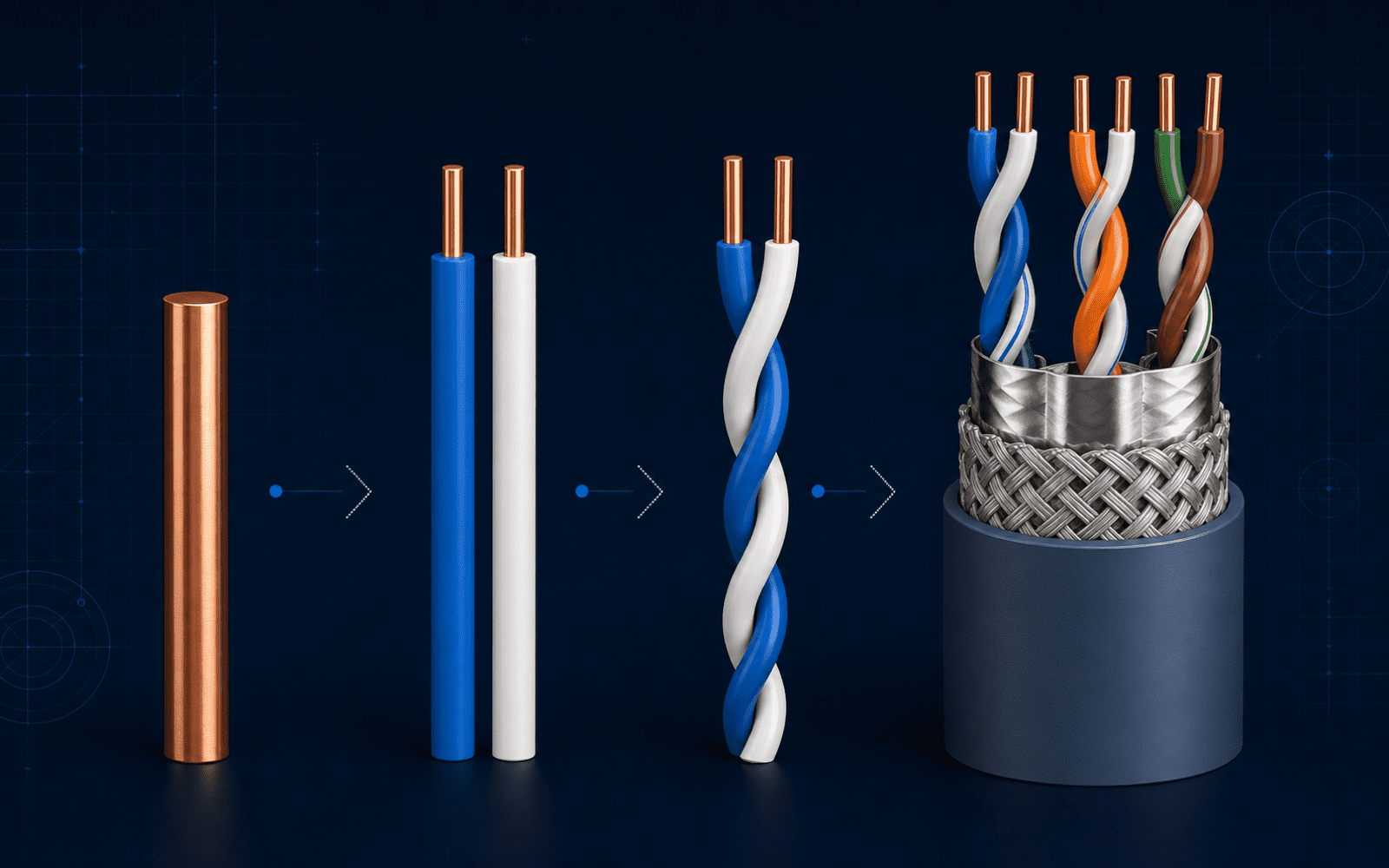

구리 도체에서 검증되고 포장된 LAN 케이블까지
All eight stages remain visible. Selecting a stage carries its equipment focus into the next section without hiding the rest of the production route.
- 01도체 준비
- 02절연 압출
- 03페어 트위스팅
- 04케이블링
- 05차폐
- 06외피 코팅
- 07전기 테스트
- 08코일 감기 및 포장
승인된 케이블 설계에 필요한 도체 경로를 준비하세요.
- 입력
- 구리 로드 또는 들어오는 도체
- 핵심 관리 항목
- 직경 허용 오차 및 표면 상태
- 출력
- 준비된 구리 도체
- 장비
- 드로잉, 어닐링, 페이-오프 및 준비 시스템
차원 및 공정 모니터링을 통해 안정적인 절연을 적용.
- 입력
- 준비된 도체 및 절연 복합재
- 핵심 관리 항목
- 직경, 동심도 및 재료 일관성
- 출력
- 절연 코어선
- 장비
- 절연 압출 라인 및 인라인 게이지
제어된 피치, 대칭성 및 장력을 적용하여 두 개의 절연선을 비틀어.
- 입력
- 두 개의 절연선
- 핵심 관리 항목
- 비틀기 피치, 페어 균형 및 장력
- 출력
- 제어된 비틀린 페어
- 장비
- 페어 비틀기 기계 및 장력 제어 루트
확인된 중앙 구조를 중심으로 네 쌍을 배열.
- 입력
- 필요한 경우 비틀린 페어 및 분리재
- 핵심 관리 항목
- 페어 위치, 레이 길이 및 장력
- 출력
- 케이블링된 코어
- 장비
- 케이블링 라인 및 분리재 적용
페어 기하학을 방해하지 않고 확인된 포일, 드레인 와이어 또는 브레이드 구조 적용.
- 입력
- 케이블링된 코어 및 차폐 재료
- 핵심 관리 항목
- 겹침, 커버리지, 연속성 및 장력
- 출력
- 차폐 케이블 코어
- 장비
- 포일 적용기, 드레인 와이어 공급 및 브레이딩 시스템
제어된 케이블 기하학을 보호하면서 최종 자켓을 적용하세요.
- 입력
- 케이블화되거나 차폐된 코어 및 자켓 복합재
- 핵심 관리 항목
- 벽 두께, 타원도, 냉각 및 인쇄 품질
- 출력
- 완성된 LAN 케이블
- 장비
- 외부 보호층 압출 라인
합의된 전기 파라미터를 확인하고 추적 가능한 테스트 증거를 보관하세요.
- 입력
- 완성된 케이블 샘플 또는 릴
- 핵심 관리 항목
- 테스트 장치, 주파수 범위 및 수용 기준
- 출력
- 프로젝트 합의 테스트 기록
- 장비
- 전기 테스트 및 측정 시스템
확인된 포장 길이 및 배송 형식에 맞게 완성된 케이블을 준비하세요.
- 입력
- 테스트 완료된 완성 케이블
- 핵심 관리 항목
- 길이, 장력, 코일 형상 및 라벨링
- 출력
- 코일 감기 또는 박스 포장된 완성 케이블
- 장비
- 코일 감기, 인출 및 포장 시스템
공정 참고사항: 필수 및 선택 라벨은 선택한 카테고리에 따라 다릅니다. 최종 공정 단계, 장비 출처 및 수락 기준은 승인된 케이블 사양에 따라 결정됩니다.
라인 구조에 맞게 기계 탐색
기존 프로세스 아코디언은 왼쪽에 유지됩니다. 그룹을 열면 오른쪽의 관련 실제/참조 장비 이미지 및 제어 요약이 업데이트됩니다.
- 와이어 드로잉 머신
- 어닐링 시스템
- 구리 페이아웃 및 준비
입고 구리 형식, 도체 설계 및 책임 경계는 프로젝트별로 확인됩니다.
- 절연 압출 라인
- 크로스헤드, 냉각 및 후크오프
- 온라인 치수 모니터링
최종 구성은 도체 크기, 절연 재질 및 합의된 제어 요구사항에 따라 결정됩니다.
- 쌍 비틀기 기계
- 페아오프 및 장력 제어
- 필요한 경우 백비틀기 구성
쌍 설계, 레이 길이 창 및 대상 케이블이 선택된 구성에 결정적입니다.
- 알루미늄 박막 적용
- 드레인 와이어 공급
- 필요한 경우 브레이딩 장비
차폐 재질, 중첩률, 커버리지 및 장비 공급처는 승인된 범위에서 확인됩니다.
- 외부 보호층 압출 라인
- 냉각, 후크오프 및 권취
- 인라인 마킹 및 스파크 테스트 인터페이스
자켓 재질, 완성 직경 및 포장 형식이 최종 라인 배치를 결정합니다.
- 케이블 테스트 및 측정 시스템
- 프로젝트 합의 샘플 준비
- 추적 가능한 테스트 기록 워크플로우
테스트 표준, 주파수 범위 및 수락 기준은 서면 프로젝트 승인이 필요합니다.
- 코일링 및 풀림 시스템
- 길이 제어 인터페이스
- 합의된 형식을 위한 포장 시스템
포장 길이, 코일 형상, 라벨링 및 하류 범위는 프로젝트별로 결정됩니다.
차폐
페어 기하학을 방해하지 않고 확인된 포일, 드레인 와이어 또는 브레이드 구조 적용.
- 핵심 관리 항목
- 겹침, 커버리지, 연속성 및 장력
- 관련 장비
- 포일 적용기, 드레인 와이어 공급 및 브레이딩 시스템
안전 참조용입니다 — 확인된 차폐 장비 이미지는 아직 할당되지 않았습니다. 박막, 드레인 와이어 및 브레이드 범위는 제안서에서 확인되었습니다.
적절한 LAN 케이블 생산 구성을 구축하세요
대상 카테고리 및 성능 범위에서 시작하여 장비 범위, 인터페이스 및 책임 경계를 확인하세요.
Cat5e & 유연한 케이블 경로
기본 이더넷 또는 유연한 다운스트림 케이블 제품을 위한 실용적인 경로로, 도체 및 자재 구조에서 최종 결정됩니다.
- 절연 사출
- 쌍 비틀기 및 케이블링
- 외피, 테스트 및 포장
Cat6 생산 구성
승인된 Cat6 구조가 필요로 할 경우 쌍 수 및 기하학적 제어를 높이고 쉴딩 시스템을 추가합니다.
- 정밀 절연 경로
- 쌍 비틀기 및 분리제 제어
- 선택적 또는 필수 쉴딩 범위
Cat6A & 고성능 쉴딩 경로
더 엄격한 기하학, 복잡한 쉴딩 및 확장된 전기 테스트 계획이 필요한 케이블을 위한 컨트롤 기반 경로입니다.
- 더 엄격한 업스트림 공정 창
- 확인된 포일, 드레인 와이어 또는 브레이드 공정
- 프로젝트 합의 테스트 범위
완전한 네트워크 케이블 공장
대상 제품 혼합, 요구되는 출력, 유틸리티 및 책임 분할이 확정된 후에만 구성되는 조정된 공장 범위입니다.
- 도체 및 압출 계획
- 비틀기, 케이블링 및 쉴딩 통합
- 시험, 포장 및 프로젝트 인터페이스
이 경로는 초기 계획을 지원합니다. 최종 케이블 구조, 성능 목표, 장비 범위 및 수락 기준은 승인된 기술 제안서에서 확인됩니다.
경로를 선택한 후 기술 세부 사항을 검토하세요
명확히 라벨링된 계획 경로와 함께 HONGKAI 제품 세부 정보 페이지를 탐색하세요. 제품 페이지에서는 기술 세부 사항을 열고, 계획 카드에서는 비교 및 문의 워크플로를 계속합니다.
01 · CAT5/5E
Cat5 케이블 생산 라인
도체 절연, 쌍 비틀기, 케이블링, 외부 피복 및 지원 검사를 포함하는 전용 Cat5 제품 라인.
02 · CAT5/5E
Cat5e 이더넷 케이블 생산 라인
구매자가 필요한 압출, 꼬임, 케이블링 및 외피 공정을 비교하는 Cat5e-focused 세부 페이지.
03 · CAT5/5E
UTP Cat5e 생산 라인
절연 도체 및 제어된 쌍에서 케이블링, 외피, 테스트 및 포장까지의 전용 UTP Cat5e 라인.
04 · CAT5/5E
이더넷 케이블 생산 라인
정확한 카테고리가 아직 확정되지 않았지만 구매자가 전체 제조 공정을 필요로 할 때 이 더 넓은 제품 페이지를 사용하세요.
05 · CAT6/6A
UTP Cat6 생산 공정
정밀 절연, 쌍 비틀기, 교차 분리판 제어, 케이블링 및 최종 전기 검증을 강조하는 Cat6 UTP 공정.
06 · CAT6/6A
Cat6 이더넷 케이블 생산 라인
연결된 압출, 쌍 비틀기, 케이블링 및 외피 공정 단계를 검토하기 위한 전용 Cat6 세부 페이지.
07 · CAT6/6A
Cat6 플레넘 케이블 생산 라인
케이블 구조, 재료 계획 및 관련 생산 공정을 함께 검토해야 하는 구매자를 위한 응용 프로그램 전용 라인.
08 · CAT6/6A
Cat6 네트워크 케이블 생산 라인
구매자가 단일 기계가 아닌 전체 라인 구성 비교를 위한 별도의 Cat6 네트워크 케이블 진입 경로.
09 · CAT6/6A
Cat6 차폐 계획 라인
차폐된 Cat6 구조를 위한 프로젝트 계획 라인. 승인된 포일, 드레인 와이어 및 테스트 요구사항이 최종 장비 범위를 결정합니다.
10 · CAT6/6A
Cat6A 이더넷 케이블 생산 라인
더 엄격한 상류 구조, 차폐 단계 및 카테고리별 전기 테스트 계획을 결합한 Cat6A 제품 라인.
11 · CAT7+
Cat7 이더넷 케이블 생산 라인
개별 페어 및 전체 쉴드가 상류 기하 구조 및 테스트와 조정되어야 하는 케이블을 위한 전용 Cat7 루트.
12 · CAT7+
Cat7–Cat8 기술 계획 가이드
케이블 구조, 차폐 방식 및 수락 기준을 먼저 정의해야 하는 고성능 프로젝트를 위한 기술 가이드.
13 · PATCH
패치 케이블 제조 공정
플렉시블 케이블 제조를 위한 계획 경로입니다. 코일링, 포장 및 하류 커넥터 단자 작업 범위는 별도로 확인됩니다.
기존 HONGKAI 케이블 생산 라인 페이지를 엽니다.
더 높은 성능의 경로를 위한 공정 계획 문서를 엽니다.
선택한 구조를 비교 및 문의에 적용하지만 고정된 기계 패키지를 전제로 하지 않습니다.
경로 카드는 구매자의 선택을 정리할 뿐, 기계 모델, 수량, 생산량, 인력, 작업장 면적, 유틸리티, 상업적 범위 또는 납품 일정을 사전에 확정하지 않습니다.
케이블 구조 및 제어 우선순위별 경로 비교
완성된 케이블 패밀리에서 시작하여 도체 경로, 차폐 구조 및 주요 공정 제어를 비교합니다. 상업적 및 용량 수치는 프로젝트별로 유지됩니다.
데스크톱에서는 가로로 스크롤하거나, 모바일에서는 쌓인 필드를 확인하세요.
| 선택하다 | 생산 루트 | 케이블 구조 | 도체 공정 | 차폐 | 주요 제어 초점 | 다음 단계 |
|---|---|---|---|---|---|---|
| 01CAT5 / CAT5E기준 및 카테고리별 이더넷 경로 | ||||||
| Cat5 케이블 생산 라인제품 세부 정보 | Cat5 · UTP 기준 | 고체 구리 공정; 설계 확인 | 차폐 없음 | 안정적인 절연 및 쌍 반복성 | 세부 정보 보기 | |
| Cat5e 이더넷 케이블 생산 라인제품 세부 정보 | Cat5e · Ethernet | 고체 구리 루트; 사이즈 TBC | 일반적으로 쉴드되지 않음 | 절연 직경 및 페어 일관성 | 세부 정보 보기 | |
| UTP Cat5e 생산 라인제품 세부 정보 | Cat5e · UTP | 고체 구리 루트; 사이즈 TBC | 차폐 없음 | 반복 가능한 휘어짐 및 완성된 기하 구조 | 세부 정보 보기 | |
| 이더넷 케이블 생산 라인제품 세부 정보 | 이더넷 · 카테고리 TBC | 케이블 도면에서 확인 | 구조로 확인 | 카테고리가 확정되기 전에 루트를 완료 | 세부 정보 보기 | |
| 02CAT6 / CAT6A더 높은 쌍 정밀도, 분리재, 차폐 및 적용 경로 | ||||||
| UTP Cat6 생산 공정제품 세부 정보 | Cat6 · UTP + 분리판 | 고체 구리 루트; 사이즈 TBC | 비 Shielded / 설계상 선택 사항 | 쌍 구조, 분리재 및 임피던스 | 세부 정보 보기 | |
| Cat6 이더넷 케이블 생산 라인제품 세부 정보 | Cat6 · Ethernet | 고체 구리 루트; 사이즈 TBC | 구조로 확인 | 보다 높은 쌍 정밀도 및 라우팅 통합 | 세부 정보 보기 | |
| Cat6 플레넘 케이블 생산 라인제품 세부 정보 | Cat6 · 플레넘 구조 | 승인된 재료 설계 확인 | 구조로 확인 | 재료 라우팅 및 적용 요구 사항 | 세부 정보 보기 | |
| Cat6 네트워크 케이블 생산 라인제품 세부 정보 | Cat6 · 네트워크 케이블 | 케이블 도면에서 확인 | 구조로 확인 | 완전한 네트워크 케이블 라인 구성 | 세부 정보 보기 | |
| Cat6 차폐 계획 라인계획 라인 | Cat6 · F/UTP | 고체 구리 루트; 사이즈 TBC | 포일 + 드레인 와이어 | Shield 중첩, 연속성 및 쌍 균형 | 사용 루트 | |
| Cat6A 이더넷 케이블 생산 라인제품 세부 정보 | Cat6A · 일반적으로 Shielded | 프로젝트 승인된 도체 | 승인된 Shield 시스템 확인 | 더 엄격한 공정 윈도우 및 근접 간섭 제어 | 세부 정보 보기 | |
| 03CAT7+개별 쌍 차폐 및 고성능 계획 | ||||||
| Cat7 이더넷 케이블 생산 라인제품 세부 정보 | Cat7 · S/FTP 라우트 | 프로젝트 승인된 도체 | 개별 + 전체 Shielding | 커버리지, 쌍 균형 및 테스트 추적 가능성 | 세부 정보 보기 | |
| Cat7–Cat8 기술 계획 가이드기술 가이드 | Cat7–Cat8 · 프로젝트 특화 | 승인된 설계에서 확인 | 프로젝트 특화 쉴드 시스템 | 공정 및 수락 기준을 먼저 정의하세요 | 가이드 열기 | |
| 04PATCH CABLE플렉시블 뭉치 도체 및 하류 처리 경로 | ||||||
| 패치 케이블 제조 공정계획 라인 | 패치 케이블 · 카테고리 TBC | stranded conductor; design TBC | 제품에 따라 다름 | 유연성, 코일링 및 단자 준비성 | 사용 루트 | |
선택된 생산 루트가 없습니다. 루트 카드로 돌아가 비교할 루트를 선택하세요.
여기서 속도, 출력, 인력, 설치 면적, 가격 또는 ROI 수치는 가정되지 않습니다. 장비 설정 전에 케이블 도면, 적용 표준, 수락 기준 및 공장 조건을 확인하세요.
전기 성능은 공정에 내재되어 있습니다
라인 종단 테스트는 완성된 케이블을 검증하지만, 통제되지 않은 도체, 절연, 쌍, 케이블링 또는 차폐 구조를 수정할 수 없습니다. 목표 카테고리부터 시작하여 생산 통제 및 테스트 계획을 함께 정의하세요.
도체 균일성
절연 시작 전에 도체 구조, 직경 일관성 및 표면 상태를 확인하세요.
- 생산 관리
- 직경 및 도체 상태
- 연결 검증
- 저항 일관성 및 쌍 균형
절연 형상
모든 절연 코어에 걸쳐 절연 직경, 동심도 및 재료 일관성을 제어하십시오.
- 생산 관리
- 직경, 동심도 및 재료
- 연결 검증
- 임피던스 및 감쇠 특성
비틀림 피치 및 쌍 균형
필요하지 않은 변동을 발생시키지 않고 승인된 레이 길이, 장력 및 쌍 대칭을 유지하십시오.
- 생산 관리
- 레이 길이, 장력 및 균형
- 연결 검증
- NEXT 및 반사 손실 목표
코어 기하학
분리재 또는 확인된 중앙 구조를 적용하면서 쌍 위치 및 레이 기하학을 보호하십시오.
- 생산 관리
- 쌍 위치, 분리재 및 레이
- 연결 검증
- 완성 케이블 기하학 일관성
차폐 적용
쌍 기하학을 보존하면서 박막, 드레인 와이어 또는 브레이드를 제어된 중첩과 연속성으로 적용하십시오.
- 생산 관리
- 커버리지, 중첩 및 연속성
- 연결 검증
- 차폐 연속성 및 간섭 제어
추적 가능한 검증
확인된 설정, 주파수 범위 및 수락 기준으로 승인된 케이블 구조를 테스트하십시오.
- 생산 관리
- 방법, 샘플 및 장비 설정
- 연결 검증
- 프로젝트 합의 테스트 증거
제어 우선순위는 케이블 구조에 따라 달라집니다
동일한 기계 수량이 동일한 전기적 결과를 생성하지 않습니다. 고성능 및 차폐 케이블은 더 엄격한 구조별 공정 제어가 필요합니다.
Cat5e UTP
기준 제어도체, 절연 직경 및 반복 가능한 쌍 비틀림
적용 가능한 카테고리 테스트 계획을 확인하세요
Cat6 UTP
더 높은 정밀도쌍 기하학, 분리판 위치, 케이블 레이 및 임피던스 일관성
구조 및 전기 수락 기준을 확인하세요
Cat6 F/UTP
차폐 경로Cat6 쌍 제어 및 포일 중첩 및 드레인 와이어 연속성
테스트 계획에 차폐 연속성 검사를 추가하세요
Cat6A
더 엄격한 공정 창기하학 일관성, 차폐 안정성 및 근접 간섭 중심 제어
승인된 케이블 설계에서 확장된 테스트 범위를 정의하세요
Cat7+
복잡한 차폐개별 쌍 차폐, 전체 커버리지 및 쌍 균형
주파수 범위, 테스트 방법 및 추적 가능성을 확인하세요
패치 케이블
유연한 구조stranded-conductor 처리, 유연한 외피 및 단자 준비
완성된 카테고리 및 조립 범위에 따라 검증을 수행합니다.
연결 테스트 결과를 생산 변수와 연결
이것들은 계획상의 관계이며 보장된 수용 값이 아닙니다. 적용되는 표준, 테스트 범위, 장비 설정 및 임계값은 프로젝트별로 유지됩니다.
쌍 간 상호 작용
결과를 휘어진 배치, 쌍 균형 및 케이블링 형상과 연결하십시오.
기하학적 일관성
도체, 절연체, 쌍 및 완성 케이블의 임피던스 일관성을 검토하십시오.
제어된 구조
도체 크기, 절연체 기하학 및 쌍 구조가 승인된 공정 창 내에 유지되는지 확인하십시오.
재료 및 치수 안정성
시험된 케이블에서 도체 상태, 절연재 및 공정 일관성을 검토하십시오.
대상 케이블 카테고리, 도체 구조, 절연재, 차폐 구조, 적용 표준, 시료 준비 및 필요한 시험 기록을 확인하십시오.
명확한 공급 범위를 가진 하나의 프로젝트 팀
조정된 생산라인 프로젝트는 모든 전문 장비가 하나의 공장에서 제조되었다고 주장할 필요가 없습니다. 제안서는 주문이 확정되기 전에 장비 출처, 시스템 인터페이스 및 책임을 명시해야 합니다.
핵심 장비 범위
HONGKAI-제조된 것으로 식별된 장비는 승인된 프로젝트 범위의 정의된 부분으로 목록화됩니다.
- 확인된 루트 내의 압출 장비
- 전기 제어 및 라인 통합 범위
- 합의된 인도 전 점검 및 문서
정확한 모델, 수량 및 인터페이스는 제안서에서 확인됩니다.
공정별 장비 검토조정된 생산 경로
HONGKAI는 승인된 케이블 구조 및 프로젝트 범위를 중심으로 필요한 공정 단계를 조정합니다.
- 연결된 공정 단계 구성
- 보조 시스템 및 장비 인터페이스
- 경로 수준의 납품 및 조정 계획
구성된 범위는 제조된 장비와 선언된 전문 장비를 결합할 수 있습니다.
생산 경로 검토선언된 지원 범위
전문 시스템은 별도로 식별되며, 계약 전에 소스, 인터페이스 및 책임이 명확히 표시됩니다.
- 드로잉 및 어닐링 시스템
- 차폐, 특수 테스트 또는 보조 장비
- 공급업체 경계 및 인터페이스 요구사항
소스 및 책임은 이 페이지에서 유추되지 않고 최종 제안서에 명시되어야 합니다.
프로젝트 입력 정의입력, 인터페이스 및 납품 범위 확인
이 책임 행은 실용적인 검토 순서를 생성합니다. 이는 계획 가이드이며 최종 기술 및 상업적 합의를 대체하지 않습니다.
케이블 및 설계 입력
대상 케이블 카테고리, 도면 또는 구조, 재료, 적용 요구사항 및 수락 기준.
요청된 제품을 검토하고 확인된 설계를 공정 및 장비 요구사항으로 변환합니다.
장비 공급 범위
필요한 생산 범위, 기존 장비 및 선호 또는 제외된 시스템을 확인합니다.
제조, 구성 및 전문 장비를 포함 항목, 제외 항목 및 책임과 함께 목록화합니다.
공장 및 라인 인터페이스
공장 내 사용 가능한 면적, 전력, 유틸리티, 재료 흐름 및 인터페이스 조건을 제공합니다.
계약 범위에 대한 agreed 장비 인터페이스 및 레이아웃 정보를 제공합니다.
납품 전 검증
관찰 요구사항, 시료, 문서 및 합의된 수락 절차를 확인합니다.
계약된 장비 및 합의된 시험 기준에 명시된 검사를 수행하고 기록합니다.
설치, 교육 및 지원
현장 준비 상태, 현지 지원 조건, 인력 및 필요한 서비스 범위를 확인합니다.
제안서에 설치, 시운전, 교육, 문서화 및 사후 서비스 책임을 명시합니다.
최종 제안서에는 계약 주체, 장비 원산지, 포함된 인터페이스, 설치 및 시운전 범위, 교육, 문서화, 보증 및 사후 서비스 책임을 명시해야 합니다.
프로젝트 입력 정의투자 논의 전 프로젝트 정의
사용 가능한 기술 사양을 네 단계로 작성하세요. 이 작업표는 장비 가격, 출력, 공장 비용, ROI 또는 회수 기간을 창조하지 않고 프로젝트 입력을 수집합니다.
라인이 반드시 제공해야 할 사항 정의
자신의 목표 및 완제 포장 요구사항을 사용하십시오. 기본 생산 수치는 가정되지 않습니다.
사용 가능한 생산 환경 확인
공장 조건은 장비 배치, 인터페이스 및 실제 납품 범위에 영향을 미칩니다.
라인 운영 방식 정의
운영 패턴 및 처리 우선순위는 제어, 축적 및 보조 시스템 요구 사항을 결정하는 데 도움이 됩니다.
현재 결정 단계 명시
예산 상태는 투자 또는 회수 기간을 계산하도록 페이지에 요청하지 않고도 적절한 다음 조치를 설정하는 데 도움이 됩니다.
HONGKAI는 프로젝트별 제안서를 작성하기 전에 케이블 구조, 경로, 공장 조건 및 필요한 장비 범위를 검토합니다.
적절한 결정을 위해 사용 가능한 증거를 활용하세요
이 자료는 장비, 라인 통합 및 공정 제어 논의를 지원합니다. 고객 결과, 용량 증명, 수락 기록 또는 완료된 프로젝트 사례로 제시되지 않습니다.
01
도체 준비 장비
상류 구리 도체 준비 공정을 논의할 때 사용할 수 있는 명확한 장비 참조입니다.
- 장비 패밀리 식별
- 도면 및 어닐링 범위 논의
도입 구리 형식, 완성 도체 요구사항, 정확한 모델, 인터페이스 및 소스 경계.
02
코어 와이어 절연 라인
압출은 페이-오프, 냉각, 측정, 축적 및 테이크업 인터페이스와 함께 검토되어야 함을 보여주는 라인 레벨 참조.
- 연결된 라인 범위 이해
- 상류 및 하류 인터페이스 검토
압출기 구성, 재료, 제어 방법, 게이지, 라인 배치 및 납품 경계.
03
페어 비틀기 장비
비틀기 피치, 장력 및 페어 균형을 전기 성능 계획의 일환으로 제어해야 하는 이유를 설명하기 위한 장비 참조.
- 장비를 페어 비틀기 단계에 연결
- 피치, 장력 및 반복성 제어 논의
승인된 케이블 설계, 스풀 경로, 정확한 기계 선택, 운영 창 및 수락 기준.
- 장비 참조 이미지
- 생산 라인 참조 이미지
- 기존 HONGKAI 장비 및 공정 페이지
- 고객 식별, 국가 및 공급 범위
- 수락 기록 또는 측정 결과
- 미디어 소유권 및 게시 허가
기초 사실과 게시 허가가 확인된 후에만 고객, 위치, 공급 범위, 성능 결과 또는 생산 영상을 추가하세요.
필요한 증거와 범위를 논의하세요적절한 케이블 경로 선택
공유 경로가 가능할 수 있으나, 승인된 도체 범위, 절연 구조, 쌍-twisting 요구사항, 분리재 적용, 목표 출력 및 테스트 계획에 따라 달라집니다. 공통 장비 범위를 정의하기 전에 두 케이블 설계를 비교하십시오.
차폐된 Cat6는 상류의 쌍 제어 요구사항을 유지하면서 승인된 포일, 드레인 와이어 또는 기타 차폐 적용 단계를 추가합니다. 최종 구성은 선택된 F/UTP, U/FTP 또는 기타 확인된 구조에 따라 달라집니다.
더 높은 성능의 구조는 일반적으로 도체 및 절연 형상, 쌍 균형, 차폐 일관성 및 전기 검증 계획에 더 엄격한 제어를 요구합니다. 정확한 공정 창과 테스트 기준은 승인된 케이블 설계 및 적용 요구 사항을 따릅니다.
필요한 제조 범위 정의
검토 항목에는 도체 준비, 절연 압출, 쌍 비틀기, 분리막 적용, 케이블링, 필요 시 차폐, 외부 피복, 전기 테스트, 말림 및 포장이 포함될 수 있습니다. 최종 범위에는 승인된 제품에 필요한 단계만 포함됩니다.
케이블 카테고리, 구조, 요구 사항, 테스트 범위, 샘플 형식 및 수락 기준부터 시작하십시오. 테스트는 완성된 결과를 검증하며, 생산 통제는 도체, 절연, 쌍, 케이블 및 차폐의 일관성을 지속적으로 유지해야 합니다.
잠재적으로 그렇습니다. 기존 기계 모델, 작동 범위, 인터페이스, 제어 장치, 상태 및 제공 가능한 문서를 제공하세요. HONGKAI은 장비가 어디에 적합할 수 있는지 및 어떤 부분이 추가로 공급되거나 수정되어야 하는지 검토할 수 있습니다.
제안서 및 납품 범위 준비
케이블 카테고리, 케이블 도면 또는 구조, 도체 요구사항, 차폐 구조, 목표 용량 기준, 포장 형식, 공장 면적, 전력 및 유틸리티, 운영 패턴 및 선호하는 프로젝트 범위.
HONGKAI는 승인된 케이블 사양 및 공장 조건을 중심으로 필요한 공정 단계와 장비 범위를 조정할 수 있습니다. 제안서에는 장비 출처, 인터페이스, 포함 항목, 제외 항목 및 책임이 명시되어 있습니다.
이 페이지는 계획 방향을 위해 이러한 역할을 레이블링합니다. 최종 제안서는 포함된 모든 단계에 대한 실제 출처, 계약 주체, 인터페이스, 인도 전 검사, 설치, 시운전, 교육 및 사후 책임을 명확히 식별해야 합니다.
케이블 도면, 대상 카테고리 및 알려진 공장 조건을 보내세요. 첫 번째 검토를 통해 확정된 요구사항과 기술적 명확화가 필요한 항목을 구분할 수 있습니다.
기술 문의 시작이미 알고 있는 케이블 요구사항을 보내세요
대상 케이블과 오늘날 사용 가능한 공장 정보부터 시작하세요. HONGKAI은 이를 바탕으로 첫 번째 생산 경로 및 장비 범위 검토를 준비합니다.
- 01케이블 정의카테고리, 도체 및 차폐 구조
- 02경로 확인공정, 장비 및 구성 중심
- 03프로젝트 입력 추가출력, 공장 조건 및 참조 파일
프로젝트 경로 요약
전체 이관된 요약 검토 케이블, 공정, 장비, 경로 비교 및 계획 입력 +
01케이블 결정
- 케이블 카테고리
- 프로젝트 개요를 작성하려면 케이블 카테고리를 선택하세요
- 차폐
- 미확정
02생산 결정
- 활성 공정
- 미확정
- 장비 초점
- 미확정
- 구성
- 미확정
03프로젝트 준비
- 비교된 경로
- 선택된 항목 없음
- 계획 입력
- 제공되지 않음
이 요약은 첫 번째 기술 논의를 준비합니다. 이는 견적, 성능 보증, 최종 장비 목록 또는 확정된 공급 범위가 아닙니다.
