Cable release
Manufacture and release the MPO base cable.
- HK-30 buffering and configured GJFJV jacketing
- Verified cable structure, dimensions and fiber identification
- Optical and agreed mechanical release records
01MPO CABLE & ASSEMBLY FACTORY SOLUTION
케이블을 제작하세요.연결을 구축하세요.
광섬유에서 테스트 완료된 MPO 어셈블리까지.
케이블 제조 및 정밀 MPO 조립을 위한 장비, 자재, 레이아웃 및 노하우를 포함한 완전한 공장 솔루션.
전체 경로를 다음에서 계획하세요.
optical fiber to a tested MPO assembly.
For new factories, existing cable manufacturers and assembly businesses ready to expand.
Plan My MPO FactoryExplore the full process

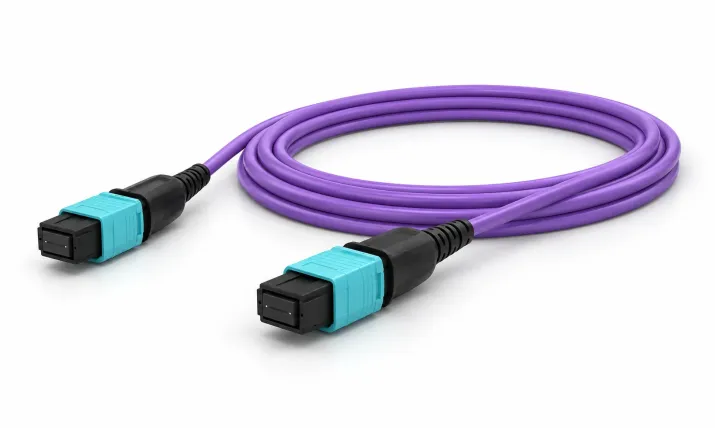

Illustrative reference.
Final scope follows the
approved product.
02INTERACTIVE PROCESS EXPLORER
From cable to connector. Explore each stage.
See what to make, which areas are required, and how each step fits into a complete MPO factory.
Cable manufacturing (HK-30 / HK-50 reference)
MPO assembly
STAGE 04 / 07
From a bundled cable to an ordered array.
Individual fibers are separated, identified and arranged into a linear array for MPO termination.
Stage 04 / 07
열 박리는 광섬유 호환성에 따라 달라집니다. 구성품의 사전 장착은 커넥터 지침에 따릅니다.
완전한 경로. 모든 작업이 기록됨.
31 operations and control points across seven stages. Open a stage for its full scope.
Before production: approve the launch assembly, cable drawing, fiber category and count, connector rows, gender, key orientation, polish, channel map and acceptance plan. The signed work instruction controls the exact sequence.
- 01.01입고된 광섬유 및 재료 검사필수
광섬유 식별, 사양, 코팅 호환성, 재료 로트 및 입고 시 광학 기준선을 확인하십시오.
- 01.02HK-30 complete tight-buffer line필수
광섬유 방출 → 설정된 준비 → 버퍼 압출 → 냉각 → 치수 모니터링 → 인장 및 권취. 완성된 각 릴을 식별합니다.
- 02.01식별된 버퍼드 파이버를 모으십시오.필수
Follow the approved cable drawing and feeding order. This reference forms a bundled core, not a flat ribbon. Confirm the gathering-cage interface.
- 02.02아라미드 강도 시스템을 적용하세요필수
승인된 구조에 맞게 원사 패키지, 가이드 및 제어된 장력을 조정하십시오.
- 02.03Configured HK-50 jacketing line필수
공통 재킷 압출 → 냉각 → 직경 모니터링 → 캡스턴 및 권취. 완제품 리엘을 광섬유, 원사 및 중합체 로트에 연결합니다.
- 03.01Dimensional, visual & optical checks필수
Verify construction, dimensions, identification, continuity and the agreed optical results against the cable control plan.
- 03.02Agreed mechanical & environmental testsAs specified
Scope tensile, crush, bend and temperature checks with the agreed methods and sampling plan. Cable-laboratory instruments are separate from online gauges and MPO testers.
- 03.03Authorize and identify the released reel필수
Retain cable-stage acceptance records. Carry the source-reel identity into every measured and cut assembly length.
- 04.01Measure and cut the released cable필수
Cut to the approved assembly length and branch plan. Carry source-reel identity to each piece. This operation is required even without a separately quoted cutting machine.
- 04.02Remove jacket and prepare aramid필수
Expose the specified fiber length and prepare the strength members without damage. Follow the cable and connector preparation instructions.
- 04.03Preload the connector components필수
Place the specified boots and hardware on the cable in the connector-defined order before later operations prevent access. Verify the component set against the assembly BOM.
- 04.04Strip the specified fiber lengthConditional
Use thermal stripping only with a compatible fiber/coating and approved instruction. Check stripped length and fiber damage.
- 04.05Arrange fibers against the channel map필수
Identify and place each fiber in its approved linear position. The arranger does not choose or create polarity.
- 04.06Clamp and verify the array필수
Use a holder matched to fiber count, pitch and material. Recheck order after clamping and retain an identified array record.
- 05.01Approve adhesive & component lots필수
Check the selected ferrule, adhesive, process liquids, shelf life, preparation and working time. The work instruction determines the adhesive-and-fiber loading sequence.
- 05.02Degas the adhesive batchConditional
재료 지침에서 요구하는 경우에만 원심 탈기를 사용하십시오. 배치, 사용 가능 수명 상태 및 준비 사이클을 페룰에 연결하십시오.
- 05.03Apply the defined adhesive routeConditional
견적된 흡입 장치는 범용 충진 방식이 아닙니다. 커넥터 및 재료 지침서와 함께 해당 장치의 사용법, 설정 및 검증을 확인하십시오.
- 05.04페룰에 주문한 섬유를 적재하십시오.필수
Confirm ferrule lot, orientation and loaded-array order. This is a required operation; the reference equipment list does not establish a separate powered loader.
- 05.05호환 가능한 홀더에서 경화시키십시오.필수
Use the qualified adhesive recipe. Record holder, batch, load, time-temperature evidence and post-cure inspection. Oven quantity alone does not prove capacity.
- 05.06커넥터 하드웨어를 조립하고 크림핑하세요.Conditional
Perform at the connector-defined point, which may differ from this overview order. Prove matched jaws and tooling with the actual housing and aramid arrangement.
- 06.01돌출된 섬유 및 경화된 접착제 준비필수
커넥터 승인된 준비 방법과 개정판을 사용하십시오. 폴리싱 공정에 들어가기 전에 식별된 페룰을 확인하십시오.
- 06.02지정된 경화 재료를 제거하세요Conditional
Define the removal boundary and whether scraping is normal production or permitted rework. Keep before/after evidence and a damage check.
- 06.03Select the matched UPC or APC fixture필수
Match ferrule and polish geometry. The referenced 24-position fixture counts holding positions, not fibers or guaranteed output.
- 06.04자격을 갖춘 다단계 연마를 실행하세요필수
Control load, time, films, pads, cloths, liquids and the cleaning sequence. Retain recipe revision, consumable lots and permitted rework history.
- 06.05Qualified ultrasonic processingConditional
처리된 대상물, 액체, 타이밍 및 호환성을 확인한 후에만 포함합니다. 이는 모든 MPO 어셈블리에 적용되는 자동 청소 단계가 아닙니다.
- 06.06Final cleaning before inspection필수
승인된 청소 방법과 취급 통제 절차를 사용하십시오. 완성 표면을 보호하고 식별된 조립품을 검사 부서에 인도하십시오.
- 07.01Inspect every fiber and the contact area필수
자격을 갖춘 MPO 어댑터를 사용하십시오. 식별된 전체 어레이 이미지와 청소 → 재검사 → 처분 기록을 보관하십시오. 육안 검사는 형상 또는 광학 테스트를 대체하지 않습니다.
- 07.02Measure ferrule end-face geometryAs specified
합의된 속성, 한계치 및 검사 계획을 적용하십시오. 원시 보고서, 어댑터/기준 식별 정보 및 반복성 증거를 보관하십시오.
- 07.03Verify polarity & every channel position필수
서명된 채널 맵, 성별 및 키 방향에 따라 양쪽 단자를 확인하십시오. 테스터는 매핑 오류를 감지하지만 이를 수정하지는 않습니다.
- 07.04Test the agreed optical performance필수
Match wavelengths, metrics, directions, references and limits to the product. The quoted system is a multimode reference; single-mode and return-loss needs require separate scope review.
- 07.05출하 승인, 보호, 라벨 부착 및 포장필수
Link the final assembly to its source reel, component lots and channel-level results. Fit protective caps and retain the release and packaging record.
통제된 재작업은 별도의 루프입니다
Shell removal is rework only unless the connector instruction explicitly states otherwise. Confirm housing compatibility and use limits. After permitted reassembly or rework, repeat the required inspection, polarity and optical checks. Retain the original failed result as well as the repeat results.
전체 HONGKAI 참조 프로세스와 일치합니다. 조건부 단계는 자동 공급 품목에 포함되지 않습니다.Full process guide
03COMPLETE FACTORY FLOW
두 개의 릴리스 게이트. 하나의 추적 가능한 제품.
Separate manufacturing and assembly areas.
Clear release points. Connected production records.
Assembly release
Complete, test and release finished MPO assemblies.
- End-face inspection; geometry when specified
- Polarity and channel-level optical testing
- Final identification, protected ends and packaging
두 개의 릴리스 게이트를 연결하는 것은 무엇인가요?
One assembly identity. 입력 광섬유 릴에서 완제 케이블 릴까지의 연결, 절단 길이, 구성 부품 로트, 페룰, 경화 및 폴리싱 레시피, 검사 이미지 및 채널 결과를 유지하십시오.
불량 및 재작업 기록을 보관하십시오. 광학적 합격 여부는 기본 케이블 자체의 수용 증거를 대체하지 않습니다.
04PROJECT REQUIREMENT SNAPSHOT
Start with the product
you want to sell.
첫 번째 결정사항은 런치 어셈블리입니다. 이는 케이블 구조, 커넥터 작업 셀 및 출시에 필요한 증거를 정의합니다.
Build your project brief- 케이블
- Fiber category and count, bundled construction, buffer, aramid and jacket
- Connector
- 페룰 열, 성별, 키 방향, 폴리시 및 호환 부품
- Release
- 채널 맵, 파장, 광학 방법 및 허용 한계
- Factory
- 제품 구성, 목표 생산량, 교대 근무, 현장 규모 및 기존 장비
The illustrated launch example is a 12-fiber GJFJV-type cable feeding MPO assembly. Other constructions require a matched route.
05EQUIPMENT BY PRODUCTION STAGE
Every stage has its own equipment.
Complete cable lines, specialist assembly tools and separate release instruments.
Reference route
HK-30 tight-buffer line
개별 버퍼 코팅된 광섬유를 위한 완전한 라인: 공급기, 압출기, 냉각기, 치수 제어 장치 및 권취기. 광섬유, 버퍼 재료, 툴링 및 이형 방식을 확인하십시오.
Reference route
GJFJV 집합 및 재킷 라인
An HK-50 reference configuration with matched fiber gathering, aramid handling, common-jacket extrusion, cooling and take-up. State whether the gathering cage is integrated or separately matched.
Equipment names open a production-line page or the matching equipment process guide. Select an image for scope and acceptance notes. “Launch route” refers to this reference product, not every MPO design. Equipment renders are configuration references, not a customer-delivery record.
06RAW MATERIALS & INITIAL BOM SUPPORT
기계는 공장의 일부분에 불과하다.
Plan the cable inputs, connector components and process consumables together, so the first production run has a complete material path.
승인된 입력을 기반으로 케이블을 제작하십시오.
Match material grades to the cable drawing and process window before sizing the first production batch.
Explore cable materials
광섬유
Fiber category, coating compatibility, reel identity and incoming checks.
Buffer & jacket compounds
Separate tight-buffer and outer-jacket grades; agree processing and storage conditions.
아라미드 원사
구조, 선형 밀도, 장력 범위 및 패키지 호환성.
Illustrative material references. Exact parts, grades and consumables follow the approved product and process.
What we plan together
Add BOM supportMaterial specifications, supplier review, sample checks and an initial cable BOM.
07FACTORY LAYOUT & UTILITIES
One factory.
두 가지 서로 다른 작업 환경.
자재 흐름을 연결합니다. 중량 케이블 제조 작업을 정밀 커넥터 조립 작업과 분리합니다.
Manufacturing area
릴 안으로. 방출된 케이블 외부로.
- Incoming materials & reel storage
- 타이트 버퍼링
- 집합, 아라미드 및 재킷 압출
- Cable laboratory & released-reel buffer
Plan machine lengths, service access, reel routes, lifting and safe aisles around the confirmed equipment.
Precision assembly area
Controlled work. Traceable results.
- Cutting, identification & array preparation
- Ferrule loading, cure & hardware
- Polishing & cleaning
- Inspection, test & protected packaging
선택된 공정에서 청결도, 취급 방법, 해당되는 경우 정전기 방지(ESD) 및 보관 조건을 정의합니다. 일반적인 클린룸 등급은 가정하지 않습니다.
Electrical supply
전압, 주파수, 연결 부하 및 보호.
Water & cooling
Line cooling, water quality and recirculation.
Air & extraction
Compressed air, ventilation and process-specific extraction.
Data & traceability
Workstations, labels, records and result-file storage.
A final layout follows your building dimensions, selected machinery and safety review. These workflow zones are not a construction drawing.
08PHASED FACTORY CONFIGURATION
Start with the scope
your business needs.
A complete factory can be planned in phases. Keep one approved launch product and a clear acceptance boundary at each step.
Integrated factory
Make the cable and the connection.
Plan cable manufacturing, cable release, MPO assembly and final testing as one coordinated project.
- HK-30 타이트 버퍼링
- Configured gathering & jacket line
- Cable laboratory & release
- MPO workcells, inspection & test
Best starting point for discussing a complete new factory.
Plan My MPO Factory09PROJECT SCOPE & RESPONSIBILITY
A complete scope.
Clearly named responsibilities.
HONGKAI engineers the cable-making route and coordinates specialist MPO assembly, inspection and test equipment. The signed scope defines who supplies, proves and supports each part.
Project blockResponsibility to confirmYour written deliverable
Cable-making linesHONGKAI 케이블 제조 범위Configuration, tooling, drawings, cable FAT and training
MPO workcells & test프로젝트에 통합된 전문 장비Named sources, fixtures, adapters, recipes and test scope
Materials & laboratorySupplied, coordinated or buyer-supplied by agreementInitial BOM, instrument list and release methods
Site & handover장비 그룹별로 지정된 주도 당사자 및 전문가 참여Utilities, installation, training, spares and escalation path
10EXECUTION, FAT & HANDOVER
From a product drawing to a working factory.
마일스톤은 범위 검토 후 합의됩니다. 각 단계에는 일반적인 리드타임 약속이 아닌, 의사결정과 산출물이 있습니다.
- 01
Define
Launch product, channel map, target output and acceptance plan.
- 02
Engineer
Matched lines, workcells, BOM, layout and responsibility matrix.
- 03
Prove
Run the purchased route at FAT and retain the linked evidence.
- 04
Install
Check site readiness, install and commission the defined scope.
- 05
Handover
Train operators, repeat the agreed checks and close open items.
제품을 수락하십시오.
Not just a running machine.
Follow one identified launch assembly from the source cable reel to its final channel results. Include cable-stage and back-end acceptance in the same project plan.
Read the complete process guideSigned launch product
Cable drawing, connector system, channel map and test limits.
Raw release evidence
Cable results, cure record, end-face images, geometry when specified and channel test files.
Operator handover
Repeatable work instructions, recipe control, cleaning, test setup and permitted rework.
Project-specific proof
Request an agreed sample run and evidence package for the scope you are purchasing.
Images on this page are presentation references. They are not a claim that a specific customer factory has been delivered.
11KNOWLEDGE & DECISION SUPPORT
Make the next decision with the right information.
12FREQUENTLY ASKED QUESTIONS
Before you plan
your MPO factory.
Answers to the questions that change a project’s scope.
이것은 하나의 연속적인 MPO 생산 라인인가요?
아니요. 참조 공장은 완전한 케이블 제조 라인을 정밀 MPO 조립 및 검사 워크셀과 결합합니다. 출하된 케이블은 해당 두 시스템 간에 자사의 고유 식별 정보와 승인 기록과 함께 이동합니다.
공장에서 광섬유도 제조합니까?
본 범위는 구매한 광섬유부터 시작한다. 광섬유 프리폼 제조 및 섬유 인출은 참조 공정에 포함되지 않는다.
GJFJV 케이블은 평평한 리본 형태로 제작되나요?
여기에 표시된 12-섬유 참조에는 포함되지 않음. 개별적으로 타이트 버퍼링된 섬유들이 묶여서 케이블 코어를 형성함. 선형 섬유 배열은 승인된 채널 맵에 따라 MPO 커넥터 준비 과정에서 형성됨.
동일한 구성으로 모든 MPO 제품을 만들 수 있습니까?
섬유 카테고리 및 수, 케이블 구조, 페룰 열 수, 성별, 키 방향, 폴리시, 극성 및 시험 요구사항이 호환 가능한 기계 장비, 고정구 및 어댑터를 결정합니다. 명시된 향후 제품에 대한 확장을 승인합니다.
원자재와 실험실이 포함되어 있습니까?
두 항목 모두 범위 논의의 일부이며, 자동으로 포함되는 것은 아니다. 서명된 BOM 및 책임 매트릭스는 공급되는 자재, 소싱 지원, 케이블 실험실 장비, 전문 조립 시험 및 구매자 제공 품목을 명시한다.
조립부터 시작하고 나중에 케이블 제조를 추가할 수 있나요?
네, 그것은 계획 옵션입니다. 적격한 구매 케이블과 합의된 조립-출하 경로로 시작한 후, 내부 버퍼링 및 재킷팅을 별도의 확장 단계로 평가하세요. 용량 및 호환성은 여전히 검토가 필요합니다.
Are MPO and MTP the same name?
MPO is the connector interface family. MTP® is a US Conec brand of MPO connector. A generic MPO factory scope does not establish MTP component supply, authorization or compatibility; name the connector system in the project brief.
생산 능력, 바닥 면적 및 납기일은 어떻게 확인하나요?
출시 제품 구성, 목표 생산량, 교대 근무 계획, 사이클 검증, 장비 배치, 유틸리티 및 현장 준비 상태 등에서 비롯됩니다. 본 페이지는 의도적으로 일반적인 속도, 설비 면적, 수율 또는 납기 일정을 명시하지 않습니다.
13YOUR MPO FACTORY PROJECT
우리에게 무엇을 알려주세요
you want to make.
Build a project brief around your MPO product, production target and site. Leave undecided specifications open for engineering review.
- Complete cable-making and MPO route
- Matched materials, fixtures and test requirements
- Factory layout, FAT, installation and training
Review your brief before sending it to HONGKAI. Nothing is sent automatically.
Useful for the next discussion
귀하의 케이블 도면, 커넥터 사양 및 공장 배치도입니다. 기술 후속 조치 중에 이를 공유할 수 있습니다.
