Kabel Distribusi vs Mini vs Breakout: Jalur Mana yang Cocok untuk Pabrik Anda?

Pemilik pabrik yang merencanakan jalur kabel multi-serat dalam ruangan, manajer produksi yang menambahkan keluarga kabel baru, dan pembeli teknis yang membandingkan penawaran menghadapi risiko yang sama: satu nama produk dapat menyembunyikan beberapa struktur kabel yang berbeda. Memilih mesin sebelum memeriksa penampang kabel dapat menghilangkan proses yang diperlukan dari proyek atau menambah peralatan yang tidak dibutuhkan pabrik.

Mulailah dengan elemen yang memasuki tahap pembentukan kabel akhir, bukan dengan model mesin. Kabel distribusi konvensional menggunakan serat berlapis ketat, kabel mini kompak yang didefinisikan dalam panduan ini menggunakan serat berlapis berwarna, dan kabel breakout klasik menggunakan subkabel simplex selesai. Setiap masukan memerlukan jalur hulu dan metode pembentukan inti yang berbeda. Hanya setelah penampang dikonfirmasi, pabrik dapat memutuskan modul mana yang dapat digunakan kembali dan mana yang harus ditambahkan.

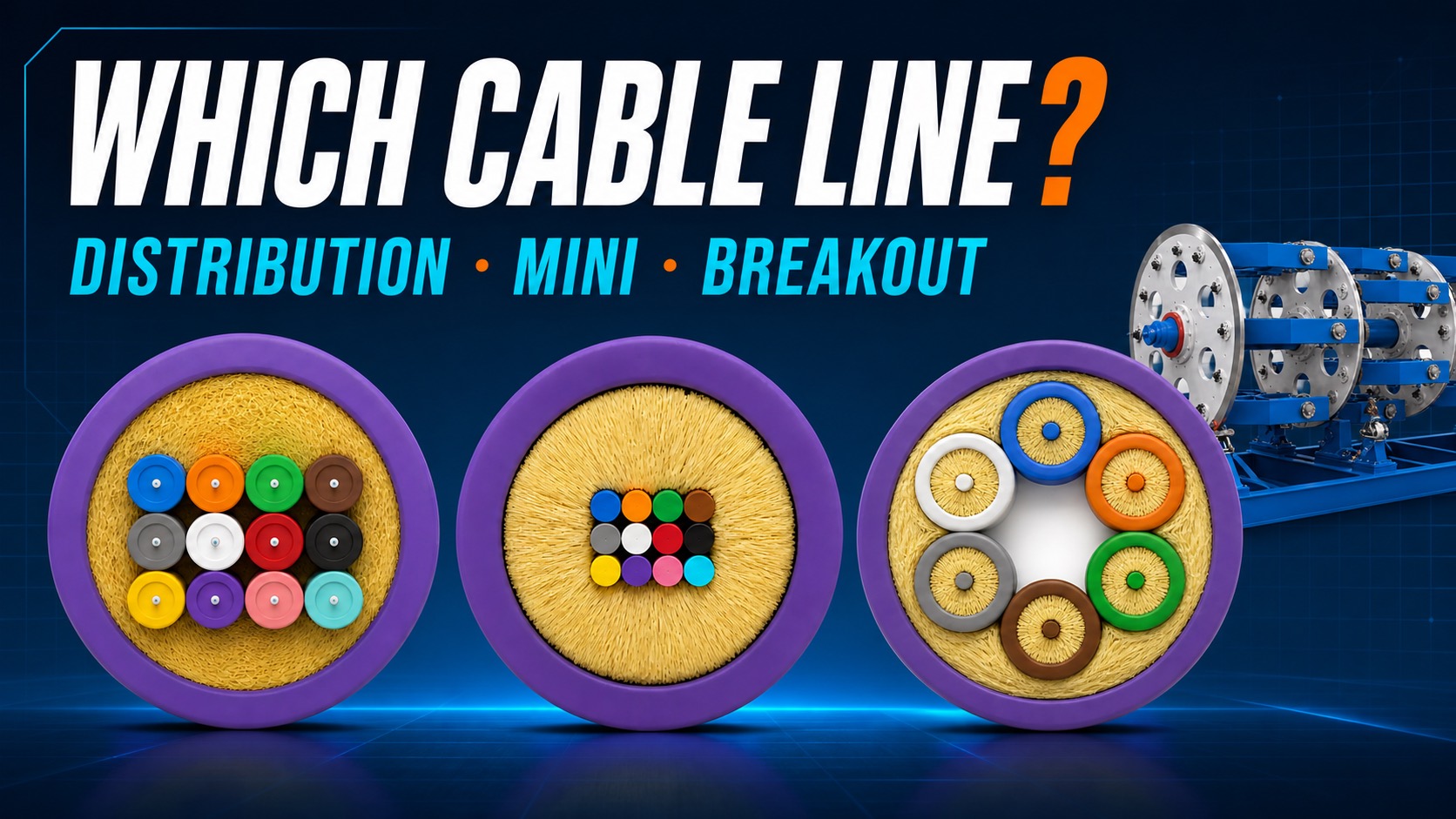

Ilustrasi teknis HONGKAI berdasarkan referensi kabel yang diverifikasi: ketiga struktur tersebut adalah pilihan produk paralel, bukan tahapan produksi berturut-turut. Cage strander hanya berlaku untuk jalur breakout yang diilustrasikan.

Panduan ini memberikan output berbeda kepada setiap pembaca dari perbandingan teknis yang sama. Pemilik pabrik dapat menentukan batasan investasi, manajer produksi dapat memeriksa tahapan manufaktur dan risiko peralihan, dan pembeli teknis dapat mengubah gambar kabel yang disetujui menjadi checklist RFQ dan FAT.

Istilah “mini cable” tidak digunakan secara konsisten di seluruh industri kabel serat. Dalam panduan ini, istilah ini berarti konstruksi multi-serat dalam ruangan, bergaya GJFV-, yang menggunakan serat berlapis berwarna di bawah penguat bersama dan satu selubung luar. Istilah ini tidak berarti kabel breakout klasik atau kabel mikrodut udara luar ruangan. Penampang yang disetujui selalu memiliki prioritas utama dibandingkan nama penjualan.

Bagaimana Pembeli Dapat Mengidentifikasi Kabel Distribusi, Mini Kompak, dan Breakout dari Penampangnya?

Telusuri satu serat optik dari pusat kabel menuju selubung luar. Kabel distribusi konvensional menunjukkan buffer ketat individu tetapi tidak ada selubung subkabel individu. Kabel mini kompak yang didefinisikan dalam panduan ini menunjukkan serat berlapis berwarna di bawah penguat bersama, sementara kabel breakout klasik menunjukkan subkabel simplex lengkap di sekitar setiap serat. Pemeriksaan lapisan demi lapisan ini lebih andal daripada nama produk yang tercetak pada permintaan.

Contoh distribusi konvensional AFL menggunakan serat tight-buffered di bawah penguat bersama dan satu jaket luar.¹ Produk breakout terpisah AFL menunjukkan setiap subunit simplex dengan serat tight-buffered, benang aramid, dan jaket subunit sendiri di bawah lapisan kabel luar umum.² IEC juga menerbitkan spesifikasi terperinci terpisah untuk kabel distribusi premis dan kabel breakout multi-simplex.³⁴ Struktur yang dipublikasikan ini menunjukkan mengapa penampang melintang, bukan nama penjualan, harus diperiksa sebelum memilih rute produksi.

Referensi struktur HONGKAI 3D: serat berwarna membentuk bundel kompak di dalam benang penguat bersama dan satu jaket luar. Ilustrasi ini tidak menunjukkan subkabel simplex yang berjaket individu.

Referensi struktur HONGKAI 3D: subkabel simplex berjaket individu dirangkai di bawah jaket luar umum. Gambar ini menjelaskan konstruksi breakout dan tidak mendefinisikan jenis konektor.

Kriteria keputusan: Minta penampang melintang yang jelas, sampel fisik, atau gambar yang disetujui. Jika dokumen tidak menunjukkan apakah elemen masuk berupa serat berlapis, serat tight-buffered, atau subkabel simplex selesai, perbandingan peralatan telah dimulai terlalu dini.

Catatan: Fan-out konektor juga dapat disebut “breakout”, tetapi nama perakitan MPO-to-LC tidak membuktikan bahwa kabel dasar memiliki konstruksi kabel breakout klasik.

Bagaimana Tahapan Manufaktur yang Dibutuhkan Berbeda Antara Tiga Struktur Kabel?

Rute manufaktur berubah sesuai elemen yang memasuki setiap tahap. Kabel distribusi terlebih dahulu memerlukan serat tight-buffered, kabel mini kompak dapat dimulai dengan serat berlapis warna yang memenuhi syarat, dan kabel breakout harus terlebih dahulu membuat subkabel simplex lengkap. Pembentukan inti kemudian berubah dari pengumpulan atau pelintiran serat buffered, ke pengumpulan atau pelintiran ringan serat berlapis, ke pelintiran kandang subkabel yang lebih besar. Model mesin hanya harus dipetakan setelah tahap-tahap yang diperlukan ini disepakati.

Rute GJFJV yang dipublikasikan mengonfirmasi tight buffering sebelum tahap kabel distribusi.⁵ Rute referensi GJFV yang kompak menerima serat dilapisi berwarna secara langsung, sehingga tight buffering tidak ditambahkan kecuali gambar yang disetujui berbeda mengharuskannya.⁶ Konstruksi indoor kompak Corning juga menggunakan serat dilapisi berkode warna, anggota kekuatan dielektrik bersama, dan satu jaket.⁷

Produksi breakout klasik menambahkan satu tingkat manufaktur tambahan karena setiap serat tight-buffered menjadi subkabel simplex yang diperkuat dan berjaket secara individual sebelum perakitan akhir.⁸ Video proyek HONGKAI menunjukkan pengepangan kandang, penguatan, ekstrusi, pendinginan, dan pengambilan dalam proyek breakout atau kabel cabang di Tiongkok.⁹ Rekaman ini mendukung urutan proses, tetapi tidak menentukan jumlah kandang universal, kecepatan jalur, material, atau ukuran kabel akhir.

Konfigurasi referensi HONGKAI 3D: seorang pengepang kandang merakit subkabel simplex sebelum selubung luar umum. Jumlah kandang akhir, ukuran bobbin, dan tata letak jalur tergantung pada gambar kabel yang disetujui dan output yang diperlukan.

Video proyek HONGKAI: tahap pengepangan kandang dan penyelubungan umum downstream dalam proyek breakout atau kabel cabang di Tiongkok.

Cara memverifikasi: Buat satu kotak proses untuk setiap lapisan dalam penampang melintang yang disetujui. Daftar peralatan pemasok tidak lengkap jika lapisan buffer, jaket subkabel, penguatan, pembentukan inti, atau jaket akhir tidak dapat dilacak ke tahap bernama.

Catatan: Model HONGKAI dalam tabel adalah konfigurasi referensi setelah proses ditentukan; mereka bukan pengganti gambar kabel pembeli.

Modul Produksi Apa Saja yang Dapat Digunakan Kembali oleh Pabrik, dan Mana yang Harus Tetap Spesifik Produk?

Sebuah pabrik mungkin dapat menggunakan kembali fungsi ekstrusi, pendinginan, pengukuran, dan penarikan untuk lebih dari satu kabel yang disetujui. Bagian pelepas dan pembentukan inti kurang dapat ditukar karena serat berlapis, serat berpelindung ketat, dan subkabel simplex jadi menggunakan ukuran gulungan, rentang tegangan, dan metode penanganan yang berbeda. Penggunaan ekstruder bersama juga tidak menghilangkan peralatan, senyawa, pengaturan, atau pemeriksaan kualitas yang spesifik produk. Penggunaan kembali harus dikonfirmasi modul demi modul, bukan dijanjikan untuk seluruh jalur produksi.

Decision criterion: Compare the installed equipment with the real product drawings. Record the pay-off reel, tension range, core diameter, guiding method, tooling, extrusion requirement, cooling arrangement, measurement points and take-up reel for each product. A similar finished diameter does not prove that one core-forming system can handle all three inputs.

A production plan should also separate hardware reuse from product changeover. Guides, dies, tension settings, compounds, print data and inspection plans may change even when a downstream extruder remains in service. The technical proposal should list every reusable module and every product-specific module separately. The broader fiber optic cable production-line guide explains how these functions fit into a complete factory route.

Note: The useful commercial question is “Which verified stages can the approved products share?” rather than “Can one machine make every indoor optical cable?”

How Should a New Fiber Cable Factory Decide Which Product Route to Build First?

A new factory should choose its first route from a confirmed cable drawing, target customer requirement and realistic production plan. It should not buy all three routes simply because distribution, mini and breakout cables may serve related markets. The first investment should cover the mandatory stages for the initial approved product, while future products are recorded as expansion requirements. Capacity, project timing, available utilities, technical staffing and budget then determine whether shared modules or separate lines are practical.

Pemilik pabrik tidak perlu menentukan setiap model mesin pada pertemuan pertama. Namun, pemilik harus menentukan kabel jadi mana yang akan menghasilkan pesanan pertama yang memenuhi syarat, berapa output yang dibutuhkan rencana bisnis, kapan produksi harus dimulai, dan tanggung jawab proyek mana yang harus tetap berada di pabrik atau pemasok. Rencana bertahap hanya kredibel jika tahap pertama dapat memproduksi dan menguji kabel yang disetujui dan layak jual tanpa mengandalkan mesin masa depan yang tidak ditentukan.

Urutan penyaringan pertama yang praktis dimulai dengan mengonfirmasi apakah produk tersebut untuk penggunaan dalam ruangan atau luar ruangan, lalu meminta gambar kabel atau nama produk yang tepat serta kapasitas yang dibutuhkan. Lanjutkan dengan tanggal proyek, anggaran perkiraan, dan apakah pembeli hanya membutuhkan mesin atau cakupan pabrik satu atap. Masukan-masukan ini menentukan batasan investasi sebelum penawaran disiapkan.

Catatan: Daftar peralatan pertama yang lebih kecil tidak otomatis merupakan investasi yang lebih aman; daftar tersebut tetap harus mencakup setiap proses dan pengujian yang diperlukan untuk produk pertama yang disetujui.

Apa yang Harus Dikonfirmasi Manajer Produksi Sebelum Menyetujui Rute Proses?

A production manager should confirm how the material enters, moves through and leaves every stage of the proposed route. The review must cover pay-off and take-up reels, tension control, core formation, reinforcement, jacket application, in-process measurement and finished testing. It should also show where work-in-process is stored between tight buffering, simplex production and final cable assembly. A process diagram is ready for approval only when operators can follow it without guessing which machine creates each cable layer.

Daftar Periksa: Tinjau poin-poin ini terhadap gambar yang telah disetujui dan kondisi operasional riil pabrik:

• ☐ Incoming coated-fiber, tight-buffered-fiber or simplex-subcable specification
• ☐ Pay-off reel, take-up reel and tension-control range for each stage
• ☐ Gathering, controlled stranding or cage-stranding method and required lay
• ☐ Center element, fillers, binders, aramid yarn and ripcord arrangement
• ☐ Jacket compound, dimensions, marking and required flame classification
• ☐ Tooling, guides and settings needed for each product changeover
• ☐ In-process diameter, concentricity or other agreed measurement points
• ☐ Finished optical, dimensional and mechanical tests in the acceptance plan
• ☐ Work-in-process reels, handling method, storage location and traceability
• ☐ Operator training, maintenance access and spare-parts responsibilities

Why it matters: Breakout cable creates an additional simplex-subcable stage before final assembly. Distribution cable introduces tight-buffered reels into core formation, while the compact mini route handles coated fibers directly. These differences change the in-process reels, tension-control task, inspection points and changeover work even when part of the downstream jacket system is shared.

How to verify: Use one approved sample or drawing to conduct a layer-to-stage review with production, quality and maintenance staff. Mark every measurement and material handoff on the process map, then use the same revision during proposal review and FAT planning.

Note: A technically complete equipment list can still fail in production planning if reels, work-in-process handling and inspection responsibility are not defined.

What Should Technical Procurement Include in the RFQ and FAT Plan?

Technical procurement should send the same approved cable information to every supplier and require each proposal to use the same scope labels. The RFQ should identify the finished structure, incoming material, required output, reel data, material system, planned tests and existing equipment. Each machine, tool, laboratory item, utility and integration task should be marked as included, optional, customer-supplied or excluded. The FAT plan should then test the quoted process route against measurable conditions agreed before the order.

Use this RFQ checklist before comparing prices:

• ☐ Finished cable name, clear photo, physical sample or revision-controlled cross-section
• ☐ Coated fiber, tight-buffered fiber or finished simplex subcable entering each stage
• ☐ Fiber, buffered-fiber or subcable count, dimensions and arrangement
• ☐ Required gathering, stranding or cage-stranding method
• ☐ Reinforcement, fillers, binders, ripcord, jacket and marking requirements
• ☐ Input and finished reel sizes, batch length and required production output
• ☐ Existing machines, tooling, laboratory equipment and utilities to be reused
• ☐ Main equipment, auxiliary equipment, tooling and initial spare parts in the supplier scope
• ☐ Installation, commissioning, training and third-party integration responsibility
• ☐ FAT product, material, test method, acceptance record and treatment of nonconformity
• ☐ Planned commissioning date, approximate budget and one-stop service boundary

How to verify: Put the distribution, compact mini and breakout cable cross-sections beside every supplier’s equipment list and trace each layer back to a named process. Use a scope matrix so no item disappears inside terms such as “complete line” or “standard accessories.” The daftar periksa pabrik kabel serat optik can be used to review laboratory equipment, utilities and the wider factory boundary.

Evidence to request: Ask the supplier for the process diagram, model and scope list, layout, utility requirements, interface points, sample-production plan and measurable FAT record. Product photographs and general catalogues may support the proposal, but they do not replace a configuration tied to the buyer’s approved drawing.

Note: The most comparable quotation is not the one with the shortest equipment list; it is the one that defines the same finished product, process boundary and acceptance conditions.
