Cable release
Manufacture and release the MPO base cable.
- HK-30 buffering and configured GJFJV jacketing
- सत्यापित केबल संरचना, आयाम और फाइबर पहचान
- प्रकाशिक और सहमत यांत्रिक रिलीज़ रिकॉर्ड

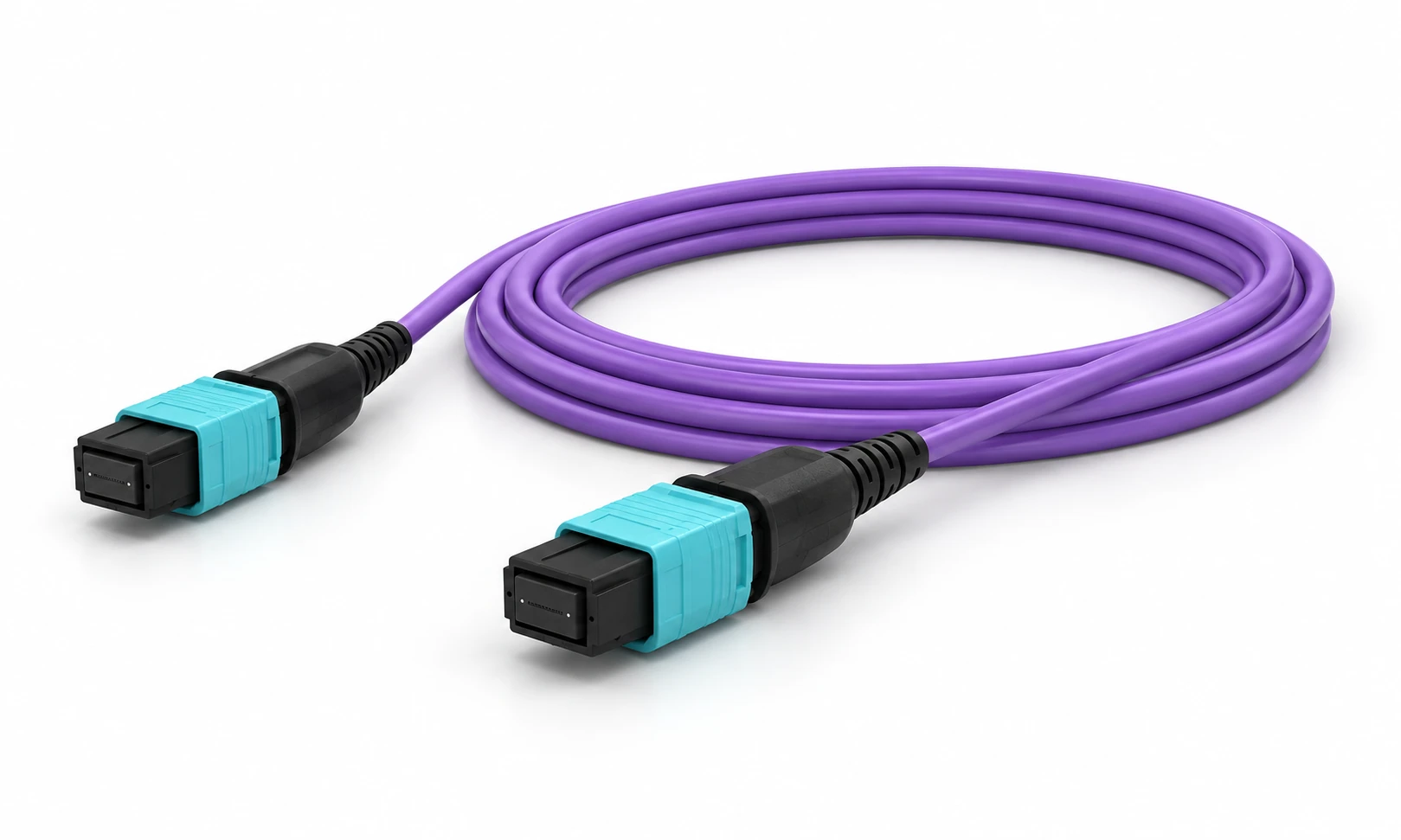

01MPO CABLE & ASSEMBLY FACTORY SOLUTION
केबल बनाएं।.कनेक्शन बनाएं।.
ऑप्टिकल फाइबर से लेकर परीक्षण किए गए MPO असेंबली तक।.
A complete factory solution with equipment, materials, layout and know-how for cable manufacturing and precision MPO assembly.
पूरे मार्ग की योजना बनाएं
optical fiber to a tested MPO assembly.
For new factories, existing cable manufacturers and assembly businesses ready to expand.
Plan My MPO FactoryExplore the full process
Illustrative reference.
Final scope follows the
approved product.
02INTERACTIVE PROCESS EXPLORER
From cable to connector. Explore each stage.
See what to make, which areas are required, and how each step fits into a complete MPO factory.
Cable manufacturing (HK-30 / HK-50 reference)
MPO assembly
STAGE 04 / 07

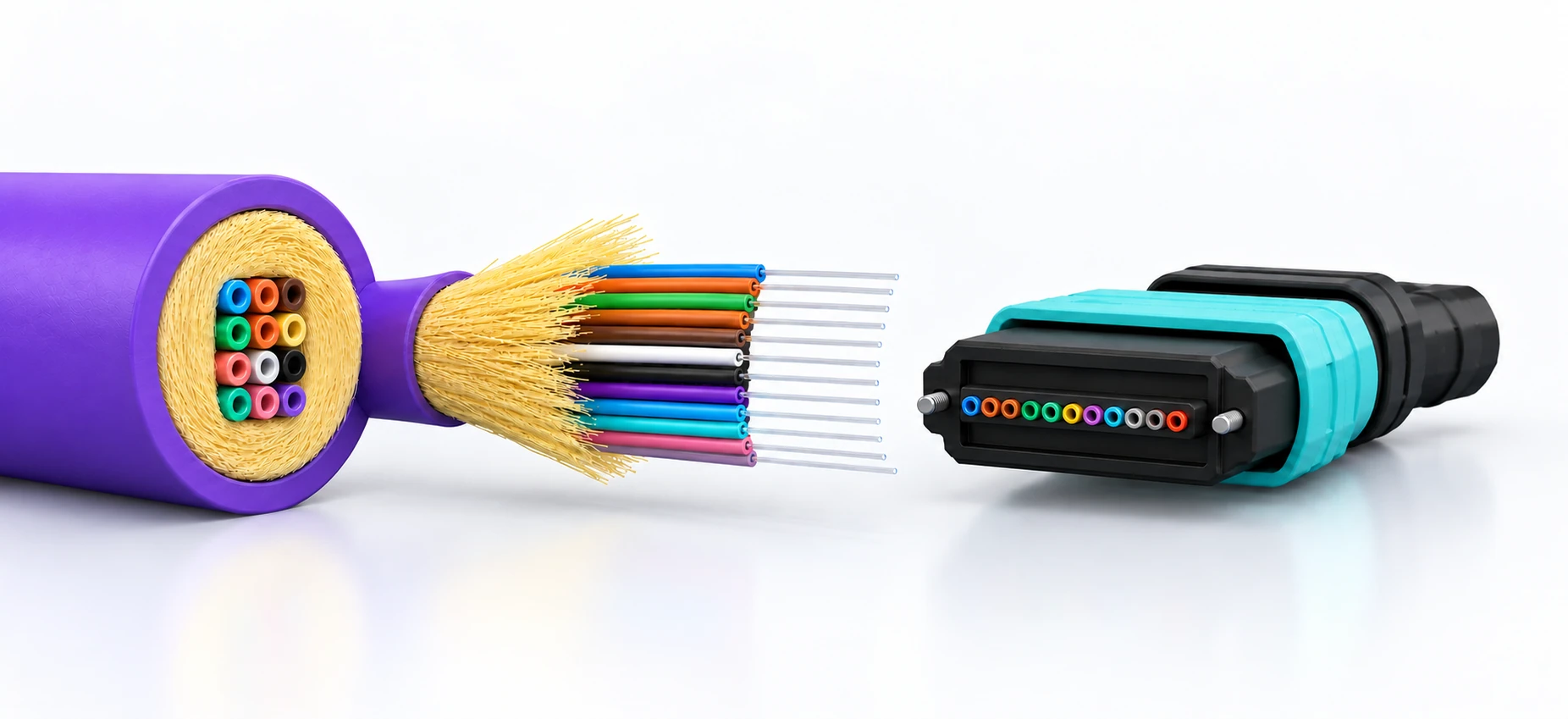

From a bundled cable to an ordered array.
Individual fibers are separated, identified and arranged into a linear array for MPO termination.
Stage 04 / 07
Thermal stripping is conditional on fiber compatibility. Component preloading follows the connector instruction.
पूरा मार्ग। प्रत्येक ऑपरेशन का हिसाब लिया गया।.
31 सात चरणों में संचालन और नियंत्रण बिंदु। किसी चरण के पूर्ण दायरे को देखने के लिए उसे खोलें।.
Before production: approve the launch assembly, cable drawing, fiber category and count, connector rows, gender, key orientation, polish, channel map and acceptance plan. The signed work instruction controls the exact sequence.
- 01.01आने वाले फाइबर और सामग्री की जांचआवश्यक
फाइबर की पहचान, विशिष्टता, कोटिंग संगतता, सामग्री के बैच और आने वाले ऑप्टिकल बेसलाइन की पुष्टि करें।.
- 01.02HK-30 complete tight-buffer lineआवश्यक
फाइबर पे-ऑफ → कॉन्फ़िगर की गई तैयारी → बफर एक्सट्रूज़न → शीतलन → आयामी निगरानी → ट्रैक्शन और टेक-अप। प्रत्येक समाप्त रील की पहचान करें।.
- 02.01पहचानित बफर्ड फाइबर्स एकत्र करेंआवश्यक
अनुमोदित केबल ड्रॉइंग और फीडिंग क्रम का पालन करें। यह संदर्भ एक बंडल कोर बनाता है, न कि एक चपटी रिबन। गैदरिंग-केज इंटरफ़ेस की पुष्टि करें।.
- 02.02एरेमिड स्ट्रेंथ सिस्टम लागू करेंआवश्यक
अनुमोदित निर्माण के अनुसार धागे के पैकेज, गाइड और नियंत्रित तनाव को मिलाएं।.
- 02.03Configured HK-50 jacketing lineआवश्यक
सामान्य जैकेट एक्सट्रूज़न → शीतलन → व्यास निगरानी → कैप्स्टन और टेक-अप। समाप्त रील को फाइबर, यार्न और पॉलीमर लॉट से जोड़ें।.
- 03.01Dimensional, visual & optical checksआवश्यक
Verify construction, dimensions, identification, continuity and the agreed optical results against the cable control plan.
- 03.02Agreed mechanical & environmental testsAs specified
Scope tensile, crush, bend and temperature checks with the agreed methods and sampling plan. Cable-laboratory instruments are separate from online gauges and MPO testers.
- 03.03Authorize and identify the released reelआवश्यक
Retain cable-stage acceptance records. Carry the source-reel identity into every measured and cut assembly length.
- 04.01Measure and cut the released cableआवश्यक
Cut to the approved assembly length and branch plan. Carry source-reel identity to each piece. This operation is required even without a separately quoted cutting machine.
- 04.02Remove jacket and prepare aramidआवश्यक
Expose the specified fiber length and prepare the strength members without damage. Follow the cable and connector preparation instructions.
- 04.03Preload the connector componentsआवश्यक
Place the specified boots and hardware on the cable in the connector-defined order before later operations prevent access. Verify the component set against the assembly BOM.
- 04.04Strip the specified fiber lengthConditional
Use thermal stripping only with a compatible fiber/coating and approved instruction. Check stripped length and fiber damage.

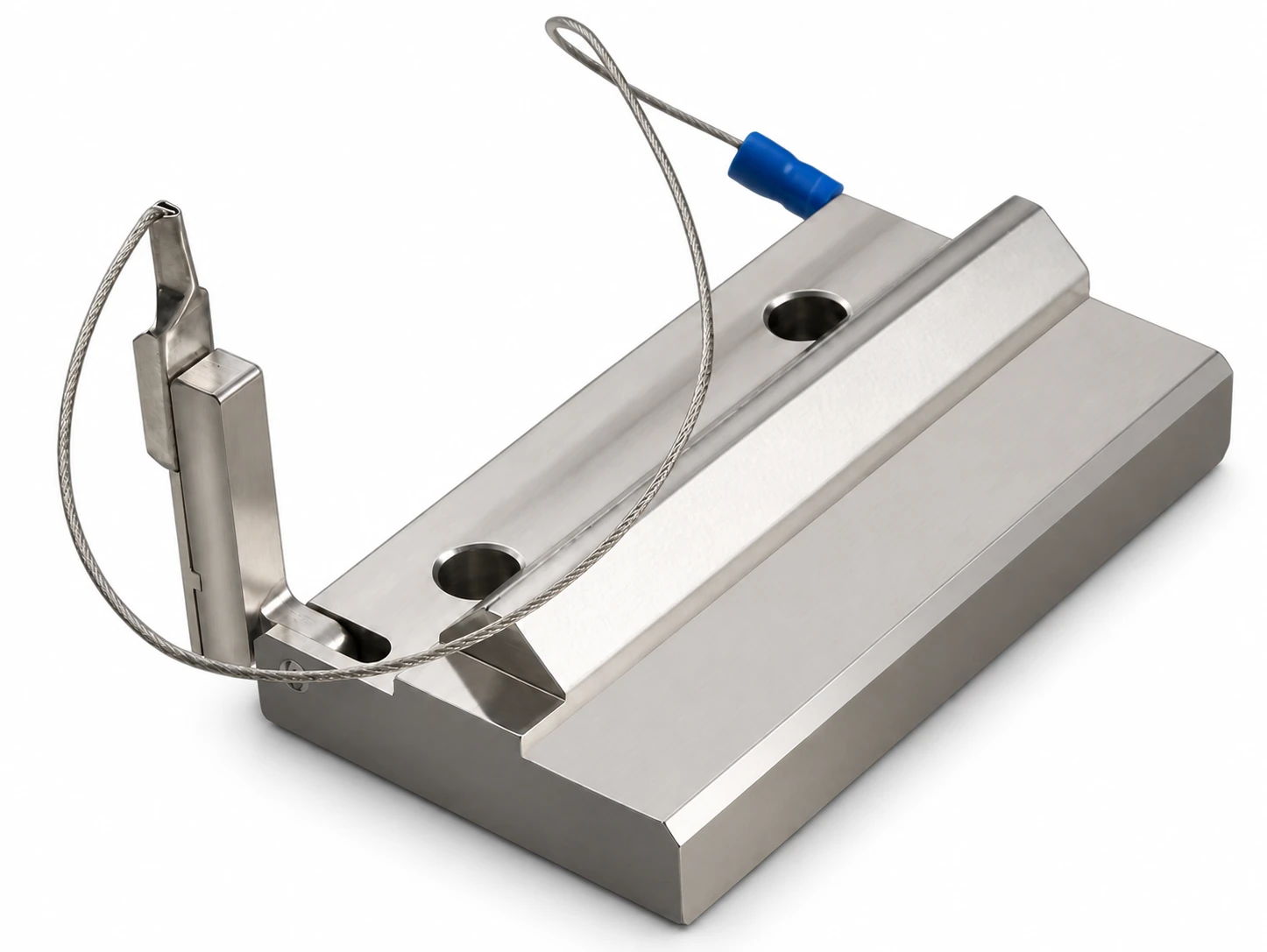

- 04.05Arrange fibers against the channel mapआवश्यक
Identify and place each fiber in its approved linear position. The arranger does not choose or create polarity.

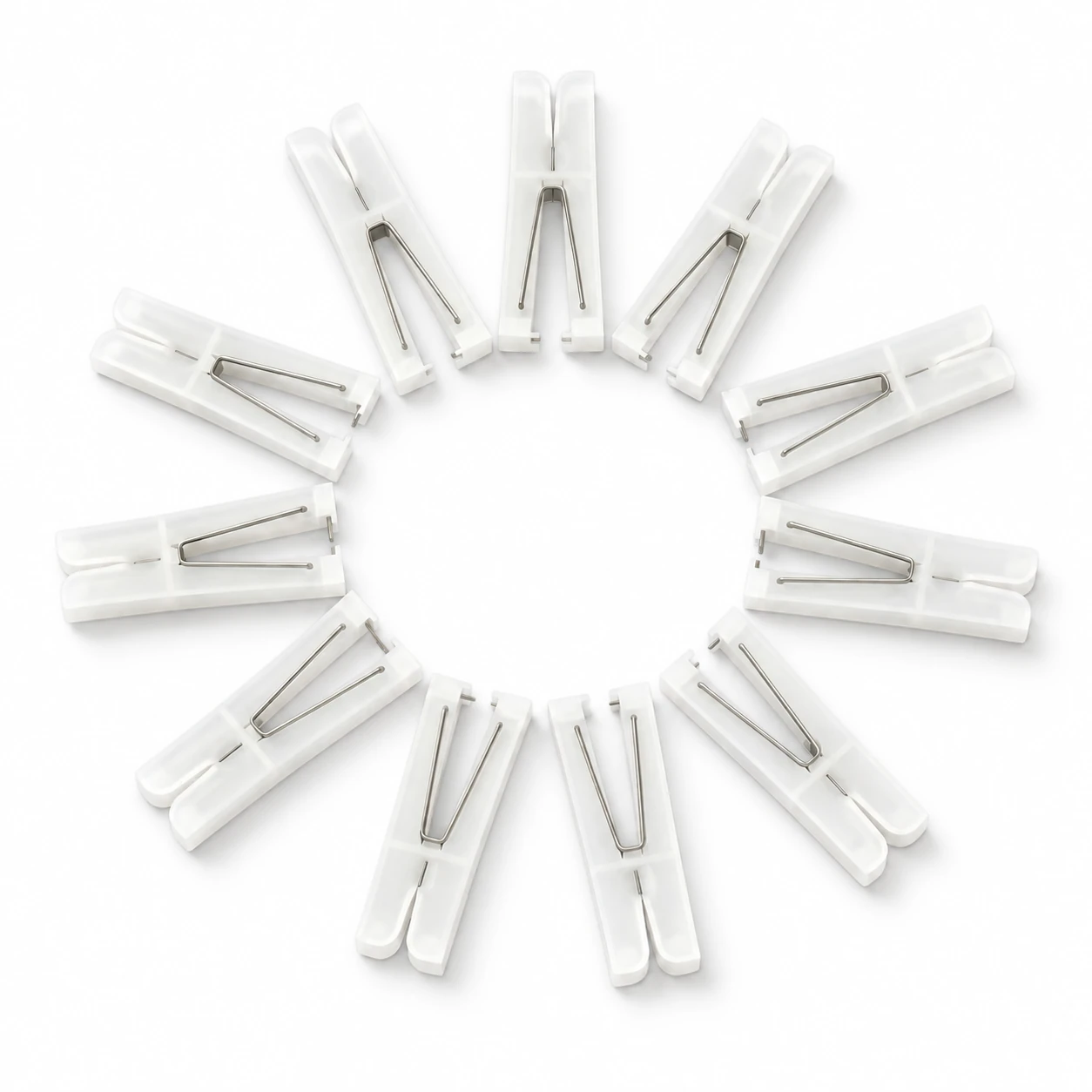

- 04.06Clamp and verify the arrayआवश्यक
Use a holder matched to fiber count, pitch and material. Recheck order after clamping and retain an identified array record.
- 05.01Approve adhesive & component lotsआवश्यक
Check the selected ferrule, adhesive, process liquids, shelf life, preparation and working time. The work instruction determines the adhesive-and-fiber loading sequence.
- 05.02Degas the adhesive batchConditional
Use centrifugal degassing only when required by the material instruction. Link the batch, usable-life status and preparation cycle to the ferrules.
- 05.03Apply the defined adhesive routeConditional
उद्धृत सक्शन यूनिट एक सार्वभौमिक भरण विधि नहीं है। कनेक्टर और सामग्री निर्देशों के साथ इसके उपयोग, सेटिंग्स और सत्यापन की पुष्टि करें।.
- 05.04Load the ordered fibers into the ferruleआवश्यक
Confirm ferrule lot, orientation and loaded-array order. This is a required operation; the reference equipment list does not establish a separate powered loader.
- 05.05संगत होल्डर में क्योर करेंआवश्यक
Use the qualified adhesive recipe. Record holder, batch, load, time-temperature evidence and post-cure inspection. Oven quantity alone does not prove capacity.
- 05.06कनेक्टर हार्डवेयर को असेंबल करें और क्रिम्प करेंConditional
Perform at the connector-defined point, which may differ from this overview order. Prove matched jaws and tooling with the actual housing and aramid arrangement.
- 06.01Prepare protruding fibers & cured adhesiveआवश्यक
कनेक्टर-अनुमोदित तैयारी विधि और संशोधन का उपयोग करें। पॉलिशिंग मार्ग में प्रवेश करने से पहले पहचाने गए फ़ेरूल की जाँच करें।.
- 06.02Remove specified cured materialConditional
हटाने की सीमा और यह कि खुरचना सामान्य उत्पादन है या अनुमत रीवर्क, इसे परिभाषित करें। पहले/बाद के सबूत और क्षति जांच रखें।.
- 06.03Select the matched UPC or APC fixtureआवश्यक
Match ferrule and polish geometry. The referenced 24-position fixture counts holding positions, not fibers or guaranteed output.

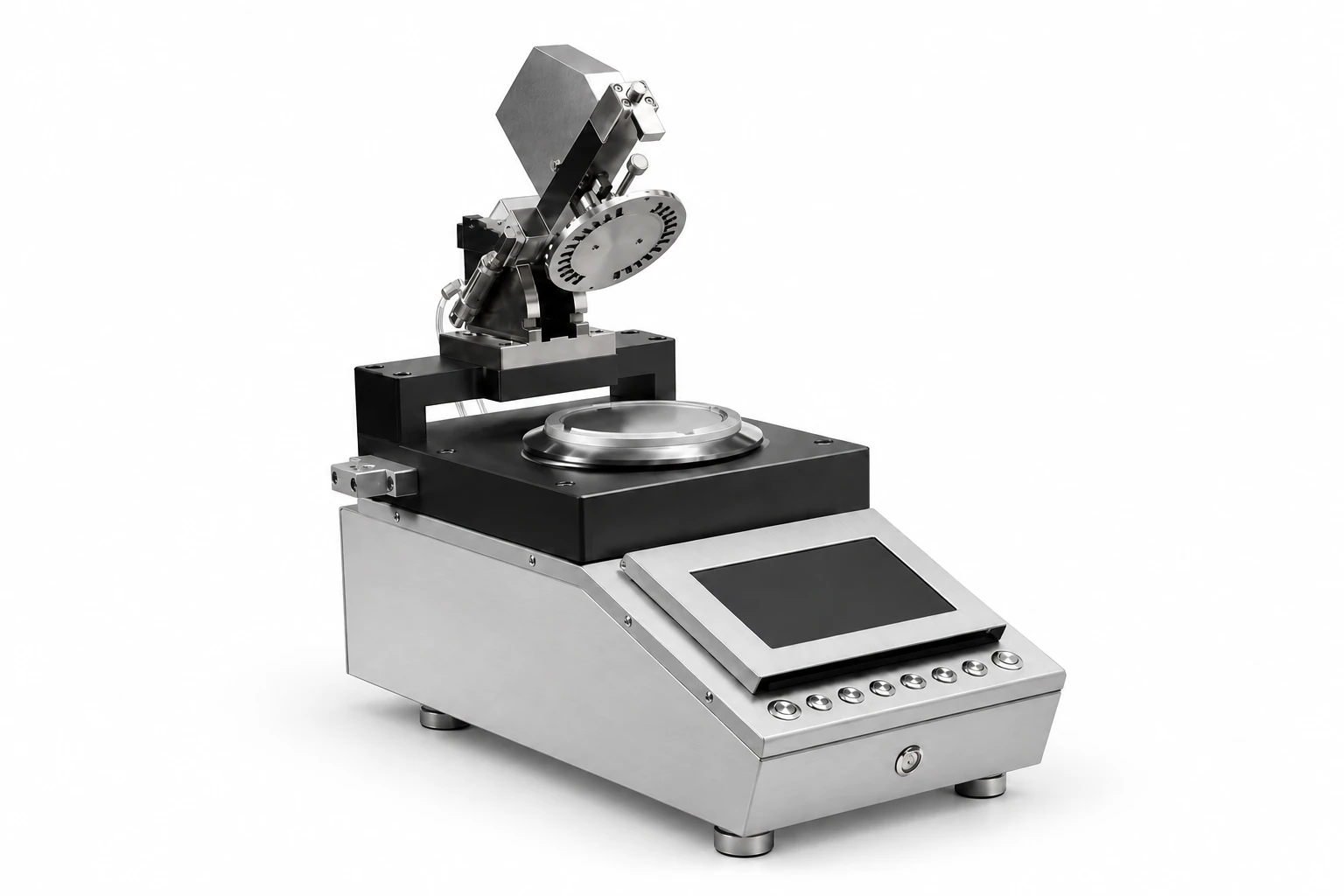

- 06.04Run the qualified multi-stage polishआवश्यक
लोड, समय, फिल्में, पैड, कपड़े, तरल पदार्थ और सफाई अनुक्रम को नियंत्रित करें। रेसिपी संशोधन, उपभोग्य बैच और अनुमत पुन: कार्य इतिहास को संरक्षित रखें।.
- 06.05Qualified ultrasonic processingConditional
केवल प्रसंस्कृत वस्तु, तरल, समय और संगतता की पुष्टि करने के बाद ही शामिल करें। यह प्रत्येक MPO असेंबली के लिए स्वचालित सफाई चरण नहीं है।.
- 06.06Final cleaning before inspectionआवश्यक
अनुमोदित सफाई विधि और हैंडलिंग नियंत्रणों का उपयोग करें। पूर्ण सतह की सुरक्षा करें और पहचाने गए असेंबली को निरीक्षण के लिए पास करें।.

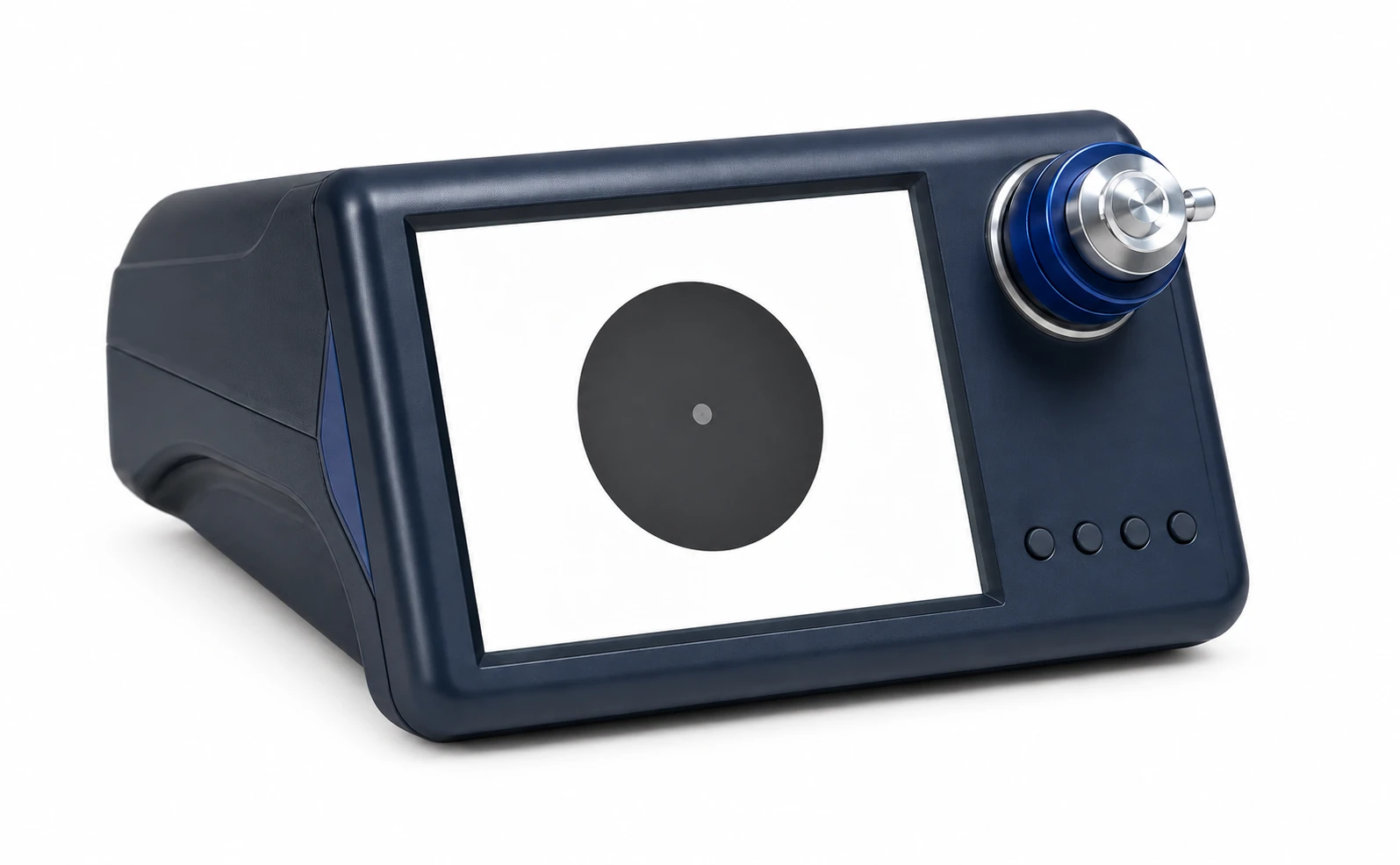

- 07.01Inspect every fiber and the contact areaआवश्यक
एक योग्य MPO एडाप्टर का उपयोग करें। पहचानी गई पूर्ण-ऐरे छवियों और साफ़ → पुनः निरीक्षण → निपटान रिकॉर्ड को सुरक्षित रखें। दृश्य निरीक्षण ज्यामिति या ऑप्टिकल परीक्षणों का स्थान नहीं लेता है।.

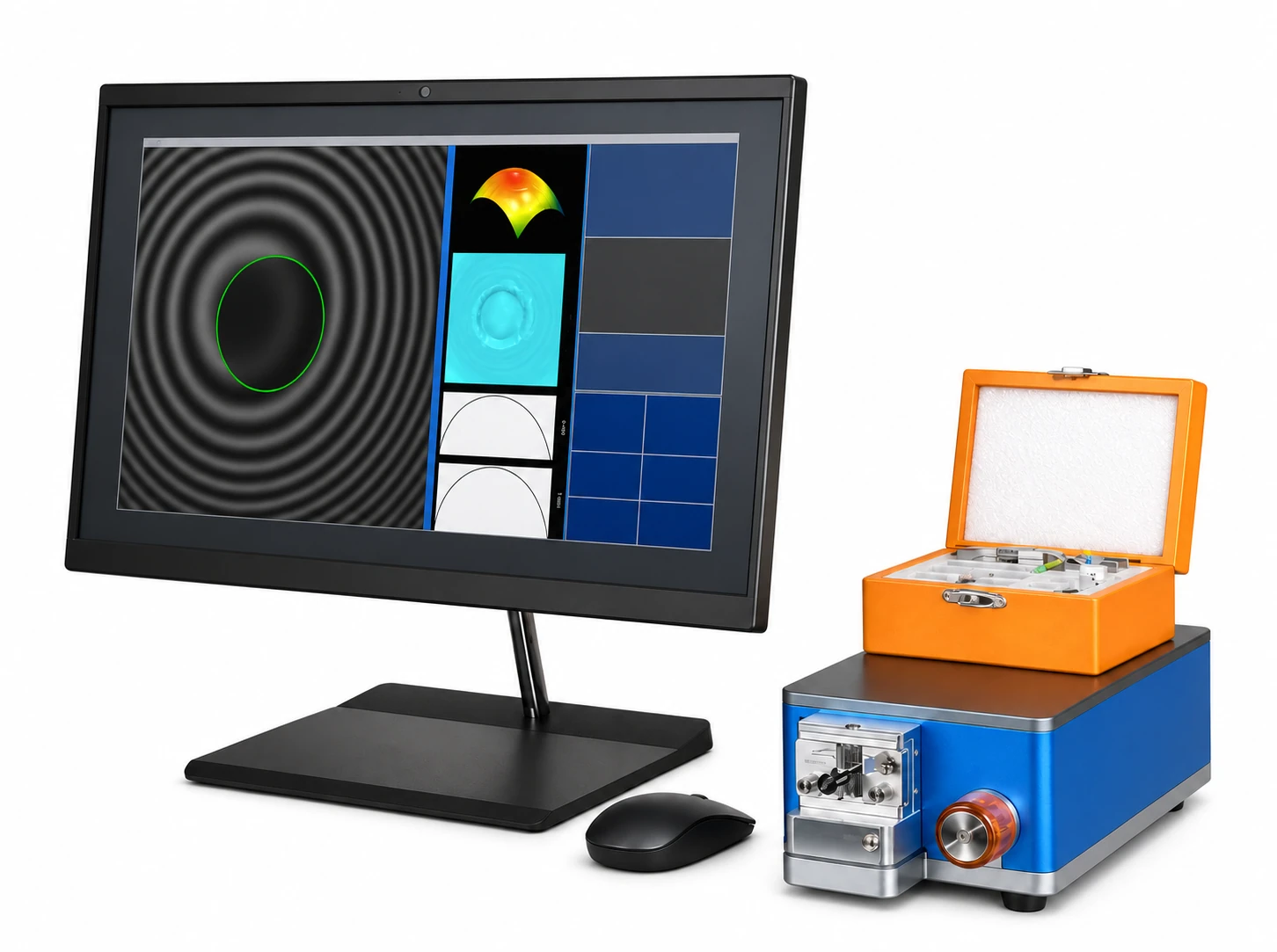

- 07.02Measure ferrule end-face geometryAs specified
सहमत गुण, सीमाएँ और निरीक्षण योजना लागू करें। कच्ची रिपोर्ट, एडैप्टर/संदर्भ पहचान और पुनरावृत्ति साक्ष्य को संरक्षित रखें।.
- 07.03Verify polarity & every channel positionआवश्यक
दोनों सिरों की जाँच हस्ताक्षरित चैनल मानचित्र, लिंग और कुंजी अभिविन्यास के विरुद्ध करें। परीक्षक मैपिंग त्रुटियों का पता लगाता है; यह उन्हें सुधारता नहीं है।.

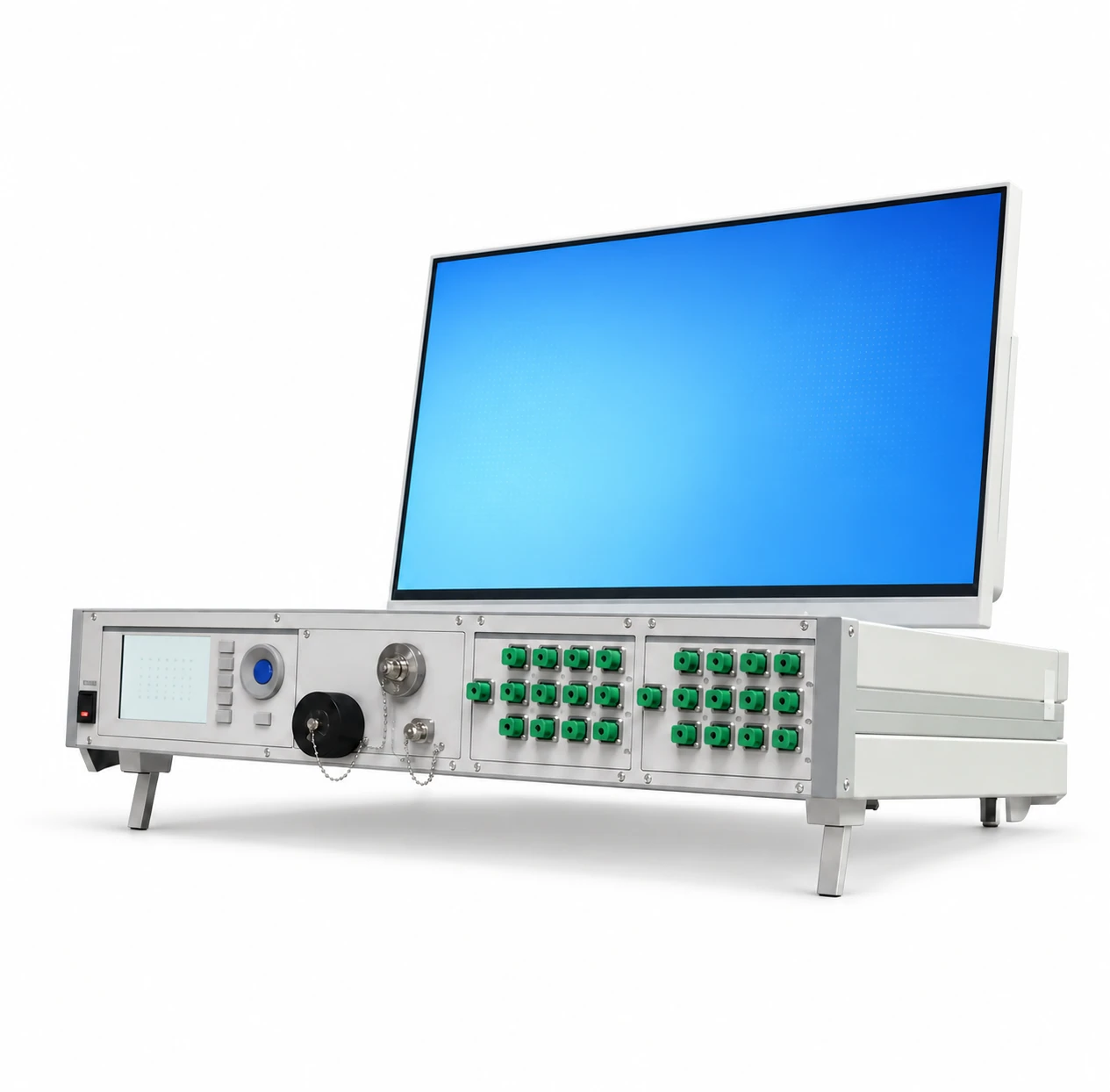

- 07.04Test the agreed optical performanceआवश्यक
Match wavelengths, metrics, directions, references and limits to the product. The quoted system is a multimode reference; single-mode and return-loss needs require separate scope review.
- 07.05रिलीज़ को अधिकृत करें, सुरक्षित करें, लेबल करें और पैक करेंआवश्यक
Link the final assembly to its source reel, component lots and channel-level results. Fit protective caps and retain the release and packaging record.
नियंत्रित पुन: कार्य एक अलग लूप है
Shell removal is rework only unless the connector instruction explicitly states otherwise. Confirm housing compatibility and use limits. After permitted reassembly or rework, repeat the required inspection, polarity and optical checks. Retain the original failed result as well as the repeat results.
पूर्ण HONGKAI संदर्भ प्रक्रिया से मेल खाता है। सशर्त चरण स्वचालित आपूर्ति समावेश नहीं हैं।.Full process guide
03COMPLETE FACTORY FLOW
दो रिलीज़ गेट। एक ट्रेसेबल उत्पाद।.
Separate manufacturing and assembly areas.
रिलीज़ पॉइंट्स साफ़ करें। उत्पादन रिकॉर्ड जुड़े हुए हैं।.
Assembly release
Complete, test and release finished MPO assemblies.
- End-face inspection; geometry when specified
- Polarity and channel-level optical testing
- अंतिम पहचान, सुरक्षित सिरे और पैकेजिंग
What connects both release gates?
One assembly identity. Keep the link from input fiber reel to finished cable reel, cut length, component lots, ferrule, cure and polishing recipe, inspection images and channel results.
असफल और पुनः कार्य किए गए रिकॉर्ड संग्रहित रखें। ऑप्टिकल पास, बेस केबल के स्वयं के स्वीकृति प्रमाण को प्रतिस्थापित नहीं करता है।.
04PROJECT REQUIREMENT SNAPSHOT
Start with the product
you want to sell.
The first decision is your launch assembly. It defines the cable construction, connector workcells and evidence needed for release.
अपना प्रोजेक्ट ब्रीफ तैयार करें- केबल
- फाइबर श्रेणी और गिनती, बंडल निर्माण, बफर, अरामिड और जैकेट
- Connector
- Ferrule rows, gender, key orientation, polish and compatible components
- Release
- चैनल मानचित्र, तरंगदैर्ध्य, प्रकाशिक विधियाँ और स्वीकृति सीमाएँ
- कारखाना
- Product mix, target output, shifts, site dimensions and existing equipment
The illustrated launch example is a 12-fiber GJFJV-type cable feeding MPO assembly. Other constructions require a matched route.
05EQUIPMENT BY PRODUCTION STAGE
प्रत्येक चरण के अपने स्वयं के उपकरण होते हैं।.
Complete cable lines, specialist assembly tools and separate release instruments.
Reference route

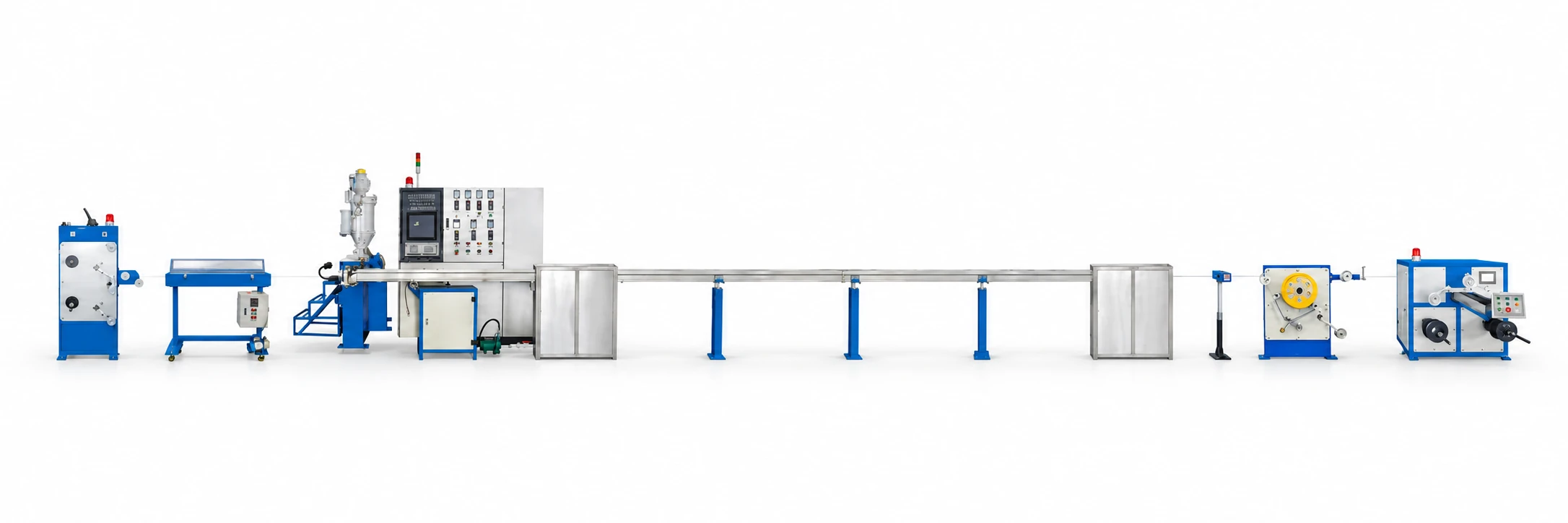

HK-30 tight-buffer line
व्यक्तिगत रूप से बफर्ड फाइबर के लिए एक पूर्ण लाइन: पेऑफ, एक्सट्रूज़न, कूलिंग, आयामी नियंत्रण और टेक-अप। फाइबर, बफर सामग्री, टूलिंग और रिलीज़ विधि की पुष्टि करें।.

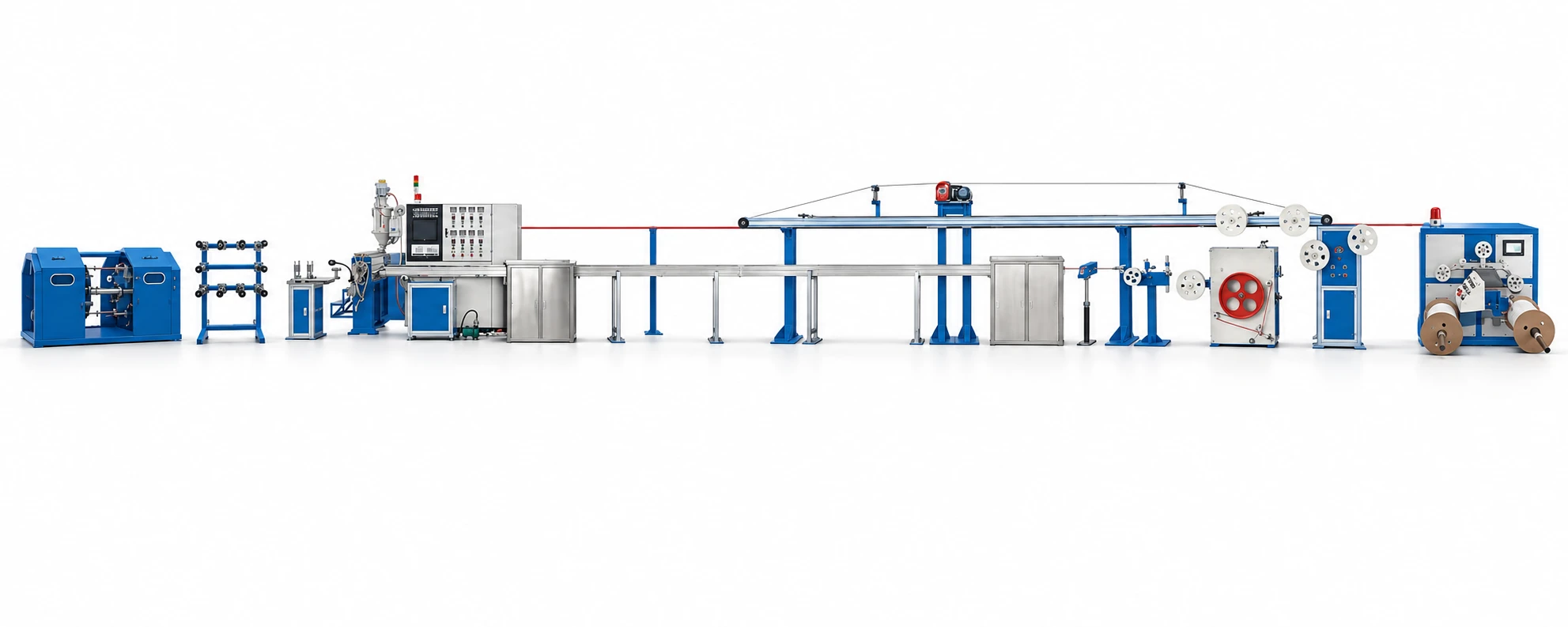

Reference route
GJFJV संग्रहण एवं जैकेट लाइन
An HK-50 reference configuration with matched fiber gathering, aramid handling, common-jacket extrusion, cooling and take-up. State whether the gathering cage is integrated or separately matched.
उपकरणों के नाम एक उत्पादन-लाइन पृष्ठ या संबंधित उपकरण प्रक्रिया गाइड खोलते हैं। दायरा और स्वीकृति टिप्पणियों के लिए एक छवि चुनें।. “लॉन्च रूट” इस संदर्भ उत्पाद को संदर्भित करता है, हर MPO डिज़ाइन को नहीं। उपकरण रेंडर कॉन्फ़िगरेशन संदर्भ हैं, ग्राहक-डिलीवरी रिकॉर्ड नहीं।.
06RAW MATERIALS & INITIAL BOM SUPPORT
मशीनें कारखाने का केवल एक हिस्सा हैं।.
Plan the cable inputs, connector components and process consumables together, so the first production run has a complete material path.
अनुमोदित इनपुट के आसपास केबल का निर्माण करें।.
पहले उत्पादन बैच को आकार देने से पहले केबल ड्रॉइंग और प्रक्रिया विंडो के अनुसार सामग्री ग्रेड को मिलाएं।.
केबल सामग्री का अन्वेषण करें
ऑप्टिकल फाइबर
Fiber category, coating compatibility, reel identity and incoming checks.

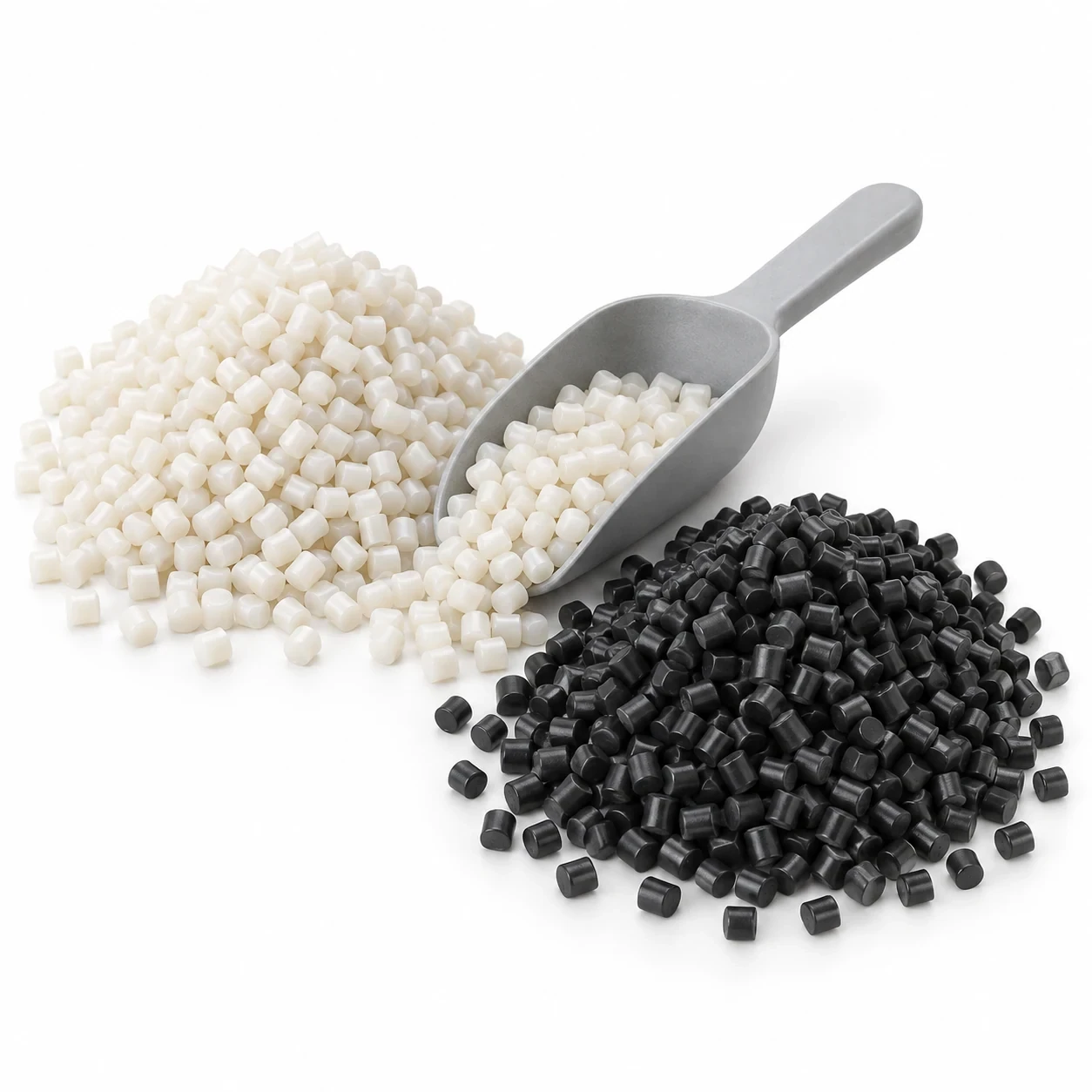

बफर और जैकेट कंपाउंड
टाइट-बफर और आउटर-जैकेट ग्रेड को अलग करें; प्रोसेसिंग और भंडारण की स्थितियों पर सहमत हों।.
अरामिड सूत
Construction, linear density, tension range and package compatibility.
चित्रात्मक सामग्री के संदर्भ। सटीक भाग, ग्रेड और उपभोग्य सामग्री अनुमोदित उत्पाद और प्रक्रिया का पालन करते हैं।.
What we plan together
Add BOM supportMaterial specifications, supplier review, sample checks and an initial cable BOM.
07FACTORY LAYOUT & UTILITIES
One factory.
Two different working environments.
सामग्री प्रवाह को जोड़ें। भारी केबल निर्माण कार्य को सटीक कनेक्टर असेंबली से अलग करें।.
Manufacturing area
रील अंदर। निकाला गया केबल बाहर।.
- आने वाली सामग्री और रील भंडारण
- टाइट बफरिंग
- Gathering, aramid & jacket extrusion
- Cable laboratory & released-reel buffer
पुष्टि किए गए उपकरणों के चारों ओर मशीन लंबाई, सेवा पहुँच, रील मार्ग, उठाने और सुरक्षित गलियारों की योजना बनाएँ।.
सटीक असेंबली क्षेत्र
नियंत्रित कार्य। ट्रेसेबल परिणाम।.
- Cutting, identification & array preparation
- फ़ेरूल लोडिंग, क्योर और हार्डवेयर
- Polishing & cleaning
- निरीक्षण, परीक्षण और सुरक्षित पैकेजिंग
Define cleanliness, handling, ESD where applicable and storage conditions from the selected process. No generic cleanroom class is assumed.
Electrical supply
Voltage, frequency, connected loads and protection.
Water & cooling
लाइन शीतलन, जल की गुणवत्ता और पुनः परिसंचरण।.
Air & extraction
Compressed air, ventilation and process-specific extraction.
Data & traceability
वर्कस्टेशन, लेबल, रिकॉर्ड और परिणाम-फ़ाइल भंडारण।.
A final layout follows your building dimensions, selected machinery and safety review. These workflow zones are not a construction drawing.
08PHASED FACTORY CONFIGURATION
Start with the scope
your business needs.
A complete factory can be planned in phases. Keep one approved launch product and a clear acceptance boundary at each step.
Integrated factory
Make the cable and the connection.
Plan cable manufacturing, cable release, MPO assembly and final testing as one coordinated project.
- HK-30 टाइट बफरिंग
- Configured gathering & jacket line
- Cable laboratory & release
- MPO workcells, inspection & test
Best starting point for discussing a complete new factory.
Plan My MPO Factory09PROJECT SCOPE & RESPONSIBILITY
A complete scope.
Clearly named responsibilities.
HONGKAI engineers the cable-making route and coordinates specialist MPO assembly, inspection and test equipment. The signed scope defines who supplies, proves and supports each part.
Project blockपुष्टि करने की ज़िम्मेदारीYour written deliverable
Cable-making linesHONGKAI cable-making scopeकॉन्फ़िगरेशन, टूलिंग, ड्रॉइंग्स, केबल FAT और प्रशिक्षण
MPO workcells & testSpecialist equipment integrated into the projectNamed sources, fixtures, adapters, recipes and test scope
Materials & laboratoryआपूर्ति किया गया, समन्वित या समझौते द्वारा खरीदार द्वारा आपूर्ति किया गयाInitial BOM, instrument list and release methods
Site & handoverLead party and specialist participation assigned by equipment groupउपयोगिताएँ, स्थापना, प्रशिक्षण, स्पेयर पार्ट्स और एस्केलेशन पथ
10EXECUTION, FAT & HANDOVER
From a product drawing to a working factory.
मील के पत्थरों पर स्कोप समीक्षा के बाद सहमति बनती है। प्रत्येक चरण में एक निर्णय और एक डिलीवरेबल होता है, न कि एक सामान्य लीड-टाइम वादा।.
- 01
Define
Launch product, channel map, target output and acceptance plan.
- 02
Engineer
Matched lines, workcells, BOM, layout and responsibility matrix.
- 03
Prove
Run the purchased route at FAT and retain the linked evidence.
- 04
Install
स्थल की तैयारी की जाँच करें, परिभाषित कार्यक्षेत्र को स्थापित और कमीशन करें।.
- 05
Handover
Train operators, repeat the agreed checks and close open items.
उत्पाद को स्वीकार करें।.
केवल एक चलने वाली मशीन नहीं।.
Follow one identified launch assembly from the source cable reel to its final channel results. Include cable-stage and back-end acceptance in the same project plan.
Read the complete process guideSigned launch product
Cable drawing, connector system, channel map and test limits.
Raw release evidence
Cable results, cure record, end-face images, geometry when specified and channel test files.
Operator handover
Repeatable work instructions, recipe control, cleaning, test setup and permitted rework.
Project-specific proof
Request an agreed sample run and evidence package for the scope you are purchasing.
Images on this page are presentation references. They are not a claim that a specific customer factory has been delivered.
11KNOWLEDGE & DECISION SUPPORT
Make the next decision with the right information.
12FREQUENTLY ASKED QUESTIONS
Before you plan
your MPO factory.
Answers to the questions that change a project’s scope.
क्या यह एक निरंतर MPO उत्पादन लाइन है?
नहीं। संदर्भ कारखाना पूर्ण केबल-निर्माण लाइनों को सटीक MPO असेंबली और निरीक्षण वर्कसेल के साथ जोड़ता है। जारी की गई केबल उन दोनों प्रणालियों के बीच अपनी पहचान और स्वीकृति रिकॉर्ड के साथ घूमती है।.
क्या कारखाना प्रकाशिक तंतु (ऑप्टिकल फाइबर) भी बनाता है?
यह कार्यक्षेत्र खरीदे गए प्रकाशिक तंतु से आरंभ होता है। प्रकाशिक-तंतु प्रीफॉर्म उत्पादन और तंतु खींचना संदर्भ मार्ग में शामिल नहीं है।.
क्या GJFJV केबल एक समतल रिबन के रूप में बनाई जाती है?
यहाँ दिखाए गए 12-फाइबर रेफरेंस में नहीं। अलग-अलग टाइट-बफर्ड फाइबर्स एक बंडल केबल कोर बनाते हैं। MPO कनेक्टर तैयार करते समय अनुमोदित चैनल मैप के विरुद्ध रैखिक फाइबर ऐरे बनाया जाता है।.
क्या एक ही कॉन्फ़िगरेशन प्रत्येक MPO उत्पाद बना सकता है?
नं. फाइबर श्रेणी और गिनती, केबल निर्माण, फेरूल पंक्तियाँ, लिंग, कुंजी अभिविन्यास, पॉलिश, ध्रुवता और परीक्षण आवश्यकताएँ संगत मशीनरी, फिक्सचर और एडेप्टर निर्धारित करती हैं। नामित भविष्य के उत्पादों के लिए विस्तार को मंजूरी दें।.
क्या कच्चे माल और प्रयोगशाला शामिल हैं?
दोनों दायरे की चर्चा का हिस्सा हैं, स्वतः समावेश नहीं। हस्ताक्षरित BOM और जिम्मेदारी मैट्रिक्स आपूर्ति की गई सामग्री, सोर्सिंग समर्थन, केबल-प्रयोगशाला उपकरण, विशेषज्ञ असेंबली परीक्षण और कोई भी खरीदार-आपूर्ति की गई वस्तुओं को पहचानते हैं।.
क्या हम असेंबली से शुरुआत कर सकते हैं और बाद में केबल निर्माण जोड़ सकते हैं?
हां, यह एक योजना विकल्प है। योग्यता प्राप्त खरीदे गए केबल और सहमत असेंबली-रिलीज़ मार्ग से शुरुआत करें, फिर इन-हाउस बफरिंग और जैकेटिंग को एक अलग विस्तार चरण के रूप में मूल्यांकन करें। क्षमता और संगतता की समीक्षा अभी भी आवश्यक है।.
क्या MPO और MTP एक ही नाम हैं?
MPO कनेक्टर इंटरफ़ेस परिवार है। MTP® US Conec द्वारा निर्मित MPO कनेक्टर का एक ब्रांड है। एक सामान्य MPO फैक्टरी स्कोप, MTP घटक आपूर्ति, अधिकृति या संगतता स्थापित नहीं करता है; प्रोजेक्ट ब्रीफ़ में कनेक्टर सिस्टम का नाम दें।.
क्षमता, फर्श का क्षेत्रफल और डिलीवरी समय की पुष्टि कैसे की जाती है?
लॉन्च-उत्पाद मिश्रण, लक्षित उत्पादन, पालियाँ, चक्र सत्यापन, उपकरण व्यवस्था, उपयोगिताएँ और स्थल तत्परता से। इस पृष्ठ में जानबूझकर कोई सार्वभौमिक गति, फुटप्रिंट, उपज या डिलीवरी अनुसूची नहीं दी गई है।.
13YOUR MPO FACTORY PROJECT
Tell us what
you want to make.
Build a project brief around your MPO product, production target and site. Leave undecided specifications open for engineering review.
- Complete cable-making and MPO route
- Matched materials, fixtures and test requirements
- Factory layout, FAT, installation and training
Review your brief before sending it to HONGKAI. Nothing is sent automatically.
अगली चर्चा के लिए उपयोगी
Your cable drawing, connector specification and factory floor plan. You can share these during the technical follow-up.
