ഇരട്ട ട്വിസ്റ്റിംഗ് മെഷീൻ
വരയ്ക്കപ്പെട്ട താമ്രകമ്പികൾക്ക് ഇരട്ടി ട്വിസ്റ്റ് ബണ്ചിംഗ്. HK-500, HK-650 aഉം HK-800 bഉം തമ്മിൽ വയർ വ്യാസം, കണ്ടക്ടർ സെക്ഷൻ, ലേ ലെങ്ത്, ടേക്ക്-അപ്പ് ആവശ്യങ്ങൾ എന്നിവ താരതമ്യം ചെയ്യുക.
വലിച്ചെടുത്ത കോപ്പർ വയറുകൾക്ക് ഇരട്ടി ട്വിസ്റ്റ് ബണ്ടിൽ
Bunch individual drawn wires into a conductor for the next cable-making process. Compare HK-500, HK-650 and HK-800 by incoming wire diameter, finished section, lay length and take-up requirements.
നിങ്ങളുടെ ഉൽപ്പാദന ലൈനിലെ സ്ഥാനം
Double-twist bunching sits between wire preparation and the next cable process, such as core insulation. If you need to assemble insulated cores, review the single-twist or cage-stranding options below.
ഉപയോഗങ്ങളിൽ ചെമ്പ്, ടിന്നിട്ട, വെള്ളി പൂശിയത്, എനാമൽ പൂശിയ കമ്പികൾ ഉൾപ്പെടുന്നു. ഫീഡ് അറേഞ്ച്‌മെന്റ് നിങ്ങളുടെ ഉൽപ്പന്നത്തിനനുസരിച്ച് ഒത്തുചേരാൻ മെറ്റീരിയൽ, കമ്പികളുടെ എണ്ണം, വ്യാസം എന്നിവ പങ്കിടുക.

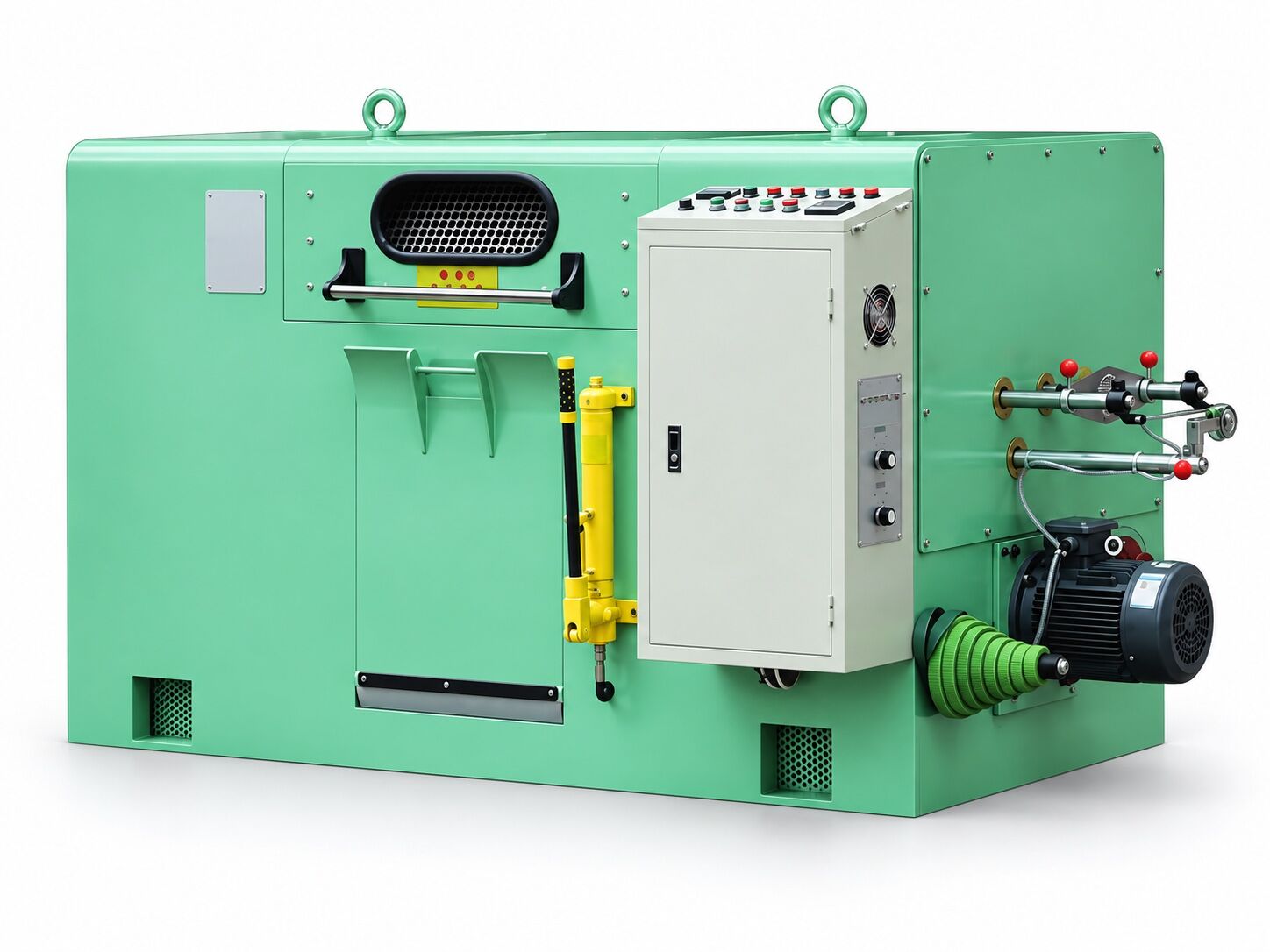

ഡബിൾ-ട്വിസ്റ്റ് മോഡലുകൾ താരതമ്യം ചെയ്യുക
ആദ്യം വയർ, കണ്ടക്ടർ റേഞ്ചുകൾ താരതമ്യം ചെയ്യുക, തുടർന്ന് ലേ ലെങ്ത്തും ടേക്ക്-അപ്പ് ആവശ്യങ്ങളും പരിശോധിക്കുക. അവസാന മോഡൽ നിങ്ങളുടെ പൂർണ്ണ കണ്ടക്ടർ നിർമ്മാണത്തെ ആശ്രയിച്ചിരിക്കുന്നു.

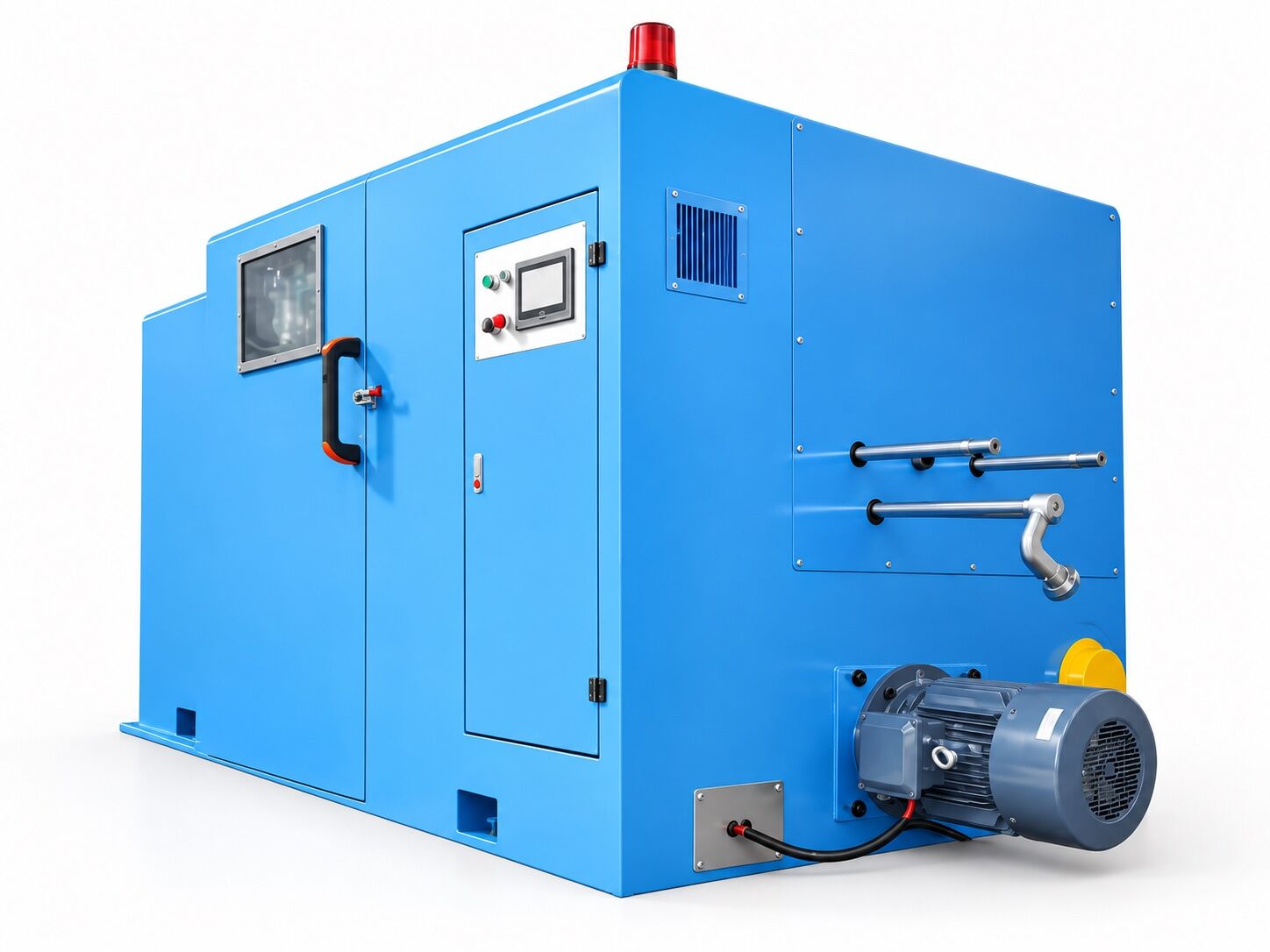

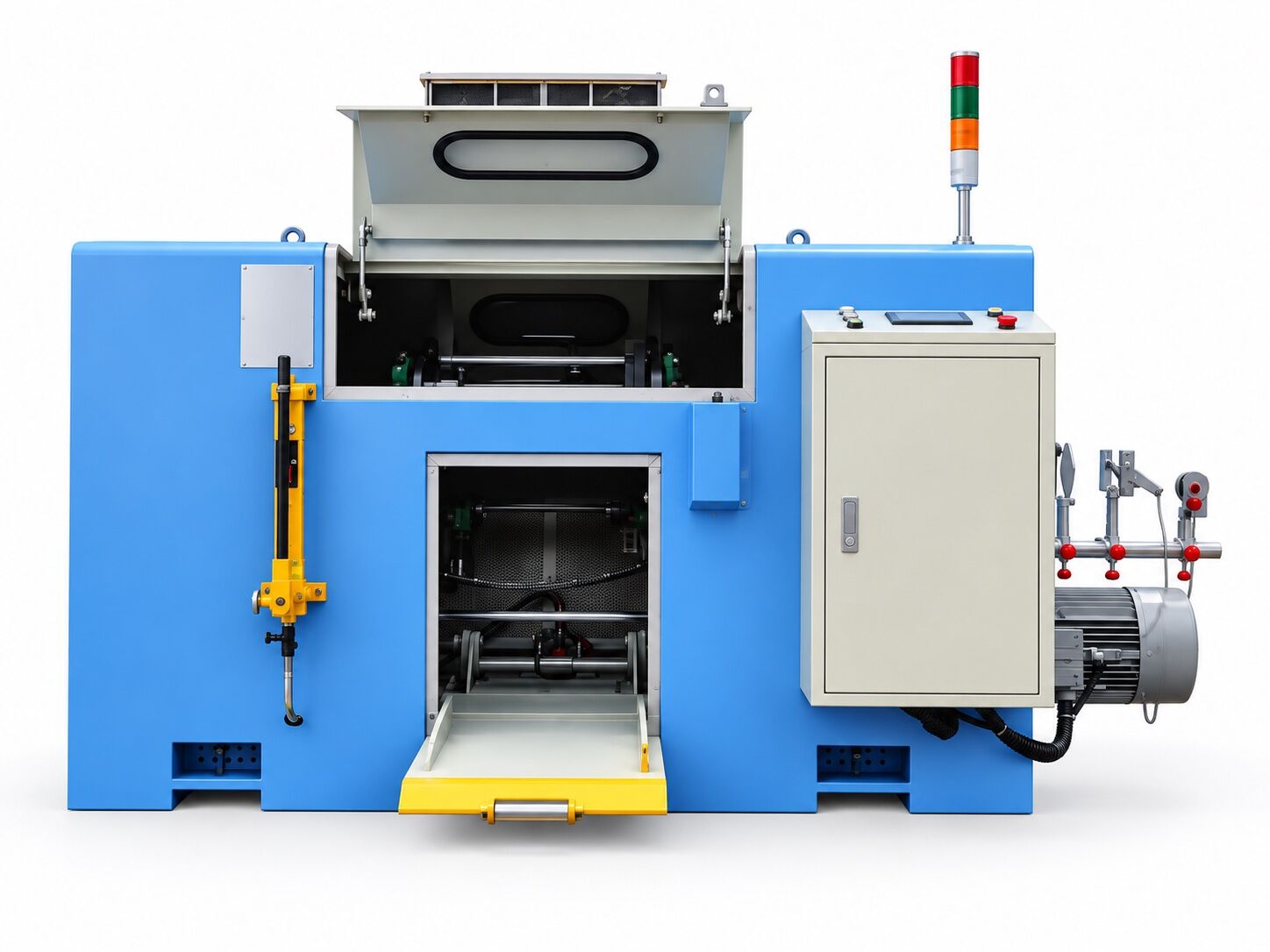

| പാരാമീറ്റർ | എച്ച്കെ-500 | HK-650 | എച്ച്കെ-800 |
|---|---|---|---|
| Twisting section | 0.073–4.0 mm² | 0.80–6 mm² | 1.0–10.0 mm² |
| ഓരോ വയറിന്റെയും വ്യാസം | 0.08–0.45 mm | 0.12–0.64 mm | 0.29–1.0 mm |
| Twisting distance | 4.22–39.64 mm | 14.86–60.24 mm | 27.71–130.56 mm |
| പരമാവധി ഭ്രമണ വേഗത | 2,200 rpm | 1,800 rpm | 1,200 rpm |
| Twisting direction | ഇടത്തോട്ടോ വലത്തോട്ടോ | ഇടത്തോട്ടോ വലത്തോട്ടോ | ഇടത്തോട്ടോ വലത്തോട്ടോ |
നിങ്ങളുടെ കണ്ടക്ടർ ആവശ്യങ്ങൾ ഞങ്ങളുടെ ടീമുമായി പങ്കിടുക.
പരമാവധി ഭ്രമണ വേഗത ഒരു യന്ത്ര പരിധിയാണ്. പ്രവർത്തന വേഗതയും ഔട്ട്പുട്ടും വയർ നിർമ്മാണം, ലേ ദൈർഘ്യം, ടേക്ക്-അപ്പ് സാഹചര്യങ്ങൾ എന്നിവയെ ആശ്രയിച്ചിരിക്കുന്നു.
നിങ്ങളുടെ കണ്ടക്ടറിനായി ഒരു മെഷീൻ തിരഞ്ഞെടുക്കുന്നത് എങ്ങനെ
ഓരോ ഇൻകമിംഗ് വയറും നിർവചിക്കുക
വസ്തു അല്ലെങ്കിൽ പൂശൽ, ഓരോ വയറിന്റെയും എണ്ണം, വ്യാസം എന്നിവ നൽകുക. ഒരു പൂർത്തിയായ സെക്ഷൻ മാത്രം ഫീഡ് ഏർപ്പാട് അനുയോജ്യമാണോ എന്ന് സ്ഥാപിക്കുന്നില്ല.
ചാലകം നിർവചിക്കുക
നിർമ്മാണ ഡ്രോയിംഗ്, ലക്ഷ്യമിട്ട ക്രോസ്-സെക്ഷൻ, ലേ ലെങ്ത്ത്, ലേ ദിശ എന്നിവ നൽകുക. ഓഫറിൽ പരിഗണിക്കേണ്ട ഏതെങ്കിലും കോമ്പാക്റ്റിംഗ് അല്ലെങ്കിൽ ഉപരിതല ആവശ്യങ്ങൾ ഉൾപ്പെടുത്തുക.
നിങ്ങളുടെ ലൈനിനനുസരിച്ച് ടേക്ക്-അപ്പ് ക്രമീകരിക്കുക
റീൽ അളവുകൾ, ലക്ഷ്യമിട്ട പാക്കേജ് ഭാരം, ബഞ്ചിംഗിന് ശേഷമുള്ള ഉപകരണങ്ങൾ എന്നിവ സൂചിപ്പിക്കുക. ശേഖരണ ക്രമീകരണം മോഡൽ തിരഞ്ഞെടുപ്പിന്റെ ഭാഗമാണ്, പിന്നീട് ഓർമ്മിക്കുന്ന ഒന്നല്ല.
പ്രവർത്തന ബിന്ദുവിലേക്ക് സമ്മതിക്കുക
നിങ്ങളുടെ വയർ, ലേ, ടേക്ക്-അപ്പ് കോമ്പിനേഷന് ഒരു നിർദ്ദിഷ്ട പ്രവർത്തന വേഗത അഭ്യർത്ഥിക്കുക. പരമാവധി ഭ്രമണ വേഗത തനിയെ ഉൽപ്പാദന ഉൽപാദനം നിശ്ചയിക്കുന്നില്ല.
യന്ത്രത്തെയും പിന്തുണയ്ക്കുന്ന ഉപകരണങ്ങളെയും നിർവചിക്കുക
നിങ്ങളുടെ നിർദ്ദേശത്തിൽ മെഷീൻ, അതിനു ചുറ്റുമുള്ള ഉപകരണങ്ങൾ, നിങ്ങളുടെ നിലവിലുള്ള ലൈനുമായുള്ള ഇന്റർഫേസുകൾ എന്നിവ ഉൾപ്പെടുത്തണം.
- പ്രസ്താവിക്കപ്പെട്ട മോഡലും സ്ഥിരീകരിച്ച വയർ മെറ്റീരിയലുകളും, എൻഡുകളുടെ എണ്ണവും വ്യക്തിഗത വയർ വ്യാസവും;
- ആ നിർമ്മാണത്തിനായുള്ള പൂർത്തിയായ കണ്ടക്ടർ ഘടന, കൈവരിക്കാവുന്ന ലേ പരിധി, ആ ഘടനയ്ക്ക് പ്രതീക്ഷിക്കാവുന്ന പ്രവർത്തന വേഗത;
- ഓഫറിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന പേ-ഓഫ്, ടേക്ക്-അപ്പ്, ട്രാവേഴ്സ്, ടെൻഷൻ സംവിധാനങ്ങൾ;
- നിർദ്ദേശിച്ച നിർമ്മാണത്തിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന നിയന്ത്രണങ്ങളും വയർ-ബ്രേക്ക് അല്ലെങ്കിൽ ലെങ്ത്-സ്റ്റോപ്പ് പ്രവർത്തനങ്ങളും;
- റീലിന്റെ വലിപ്പം, ഫാക്ടറി ഉപയോഗങ്ങൾ, ഫുട്ട്പ്രിന്റ്, കൈമാറ്റമോ അംഗീകാരമോ ആയ പോയിന്റുകൾ.
ഈ കുടുംബത്തിനുള്ളിൽ ക്രമീകരിയ്ക്കാവുന്ന ടേക്ക്-അപ്പ് ടെൻഷനും ഓട്ടോമാറ്റിക് സ്റ്റോപ്പ് ഫംഗ്ഷനുകളും ലഭ്യമാണ്. നിങ്ങളുടെ തിരഞ്ഞെടുത്ത കോൺഫിഗറേഷനിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന ഫംഗ്ഷനുകളും സഹായ ഘടകങ്ങളും സ്ഥിരീകരിക്കുക.
വ്യത്യസ്തമായ ട്വിസ്റ്റിംഗ് പ്രക്രിയ ആവശ്യമുണ്ടോ?
വളരെ നേർത്ത കമ്പികളുടെ ബണ്ടിൽ
For smaller individual wires, review the compact HK-HST-200/250/300 family on the ഫൈൻ-വയർ ഡബിൾ-ട്വിസ്റ്റ് ബൺച്ചിംഗ് പേജ്.
ഇൻസുലേറ്റഡ് കോർ ലേ-അപ്പ്
ജോലി നഗ്നമായ കമ്പികൾ കൂട്ടിച്ചേർക്കുന്നതിന് പകരം ഇതിനകം ഇൻസുലേറ്റ് ചെയ്ത കോറുകൾ അസംബിൾ ചെയ്യുക എന്നതാണെങ്കിൽ, ഇവിടെ നിന്ന് ആരംഭിക്കുക കാന്റിലിവർ സിംഗിൾ ട്വിസ്റ്റിംഗ് മെഷീൻ കേബിൾ ഘടന ഉറപ്പുവരുത്തുക.
കണ്ടക്ടർ അല്ലെങ്കിൽ ആർമർ കേജ് ജോലി
A larger conductor build or wire armour may call for a different-size കൂട്ടിൽ സ്ട്രോണ്ടിംഗ് മെഷീൻ. ആ റൂട്ട് തിരഞ്ഞെടുക്കുന്നതിന് മുമ്പ് ബോബിനുകളുടെ എണ്ണവും പൂർത്തിയായ കേബിളിന്റെ വ്യാസവും പങ്കിടുക.
Questions buyers ask before ordering
Can one HK-500, HK-650 or HK-800 cover every conductor within its catalog range?
No. The ranges help narrow the family, but the number of ends, wire finish, lay, take-up package and practical operating point must be checked together for each conductor drawing.
Does the maximum rotation speed equal my production speed?
No. Maximum rotation speed is a machine limit. A project-specific production estimate needs the proposed lay length, wire construction, take-up arrangement and operating conditions.
Can this machine twist insulated cores or apply wire armour?
Do not choose this conductor-bunching family from that description alone. Insulated-core lay-up and armour require a separate equipment review, including the cable cross-section and process route.
What should I send for an accurate quotation?
Send the wire or cable drawing, material, number and diameter of wires, required section and lay, take-up reel, target output and a photo or sample if available. State whether you need this machine only or an integrated line.
