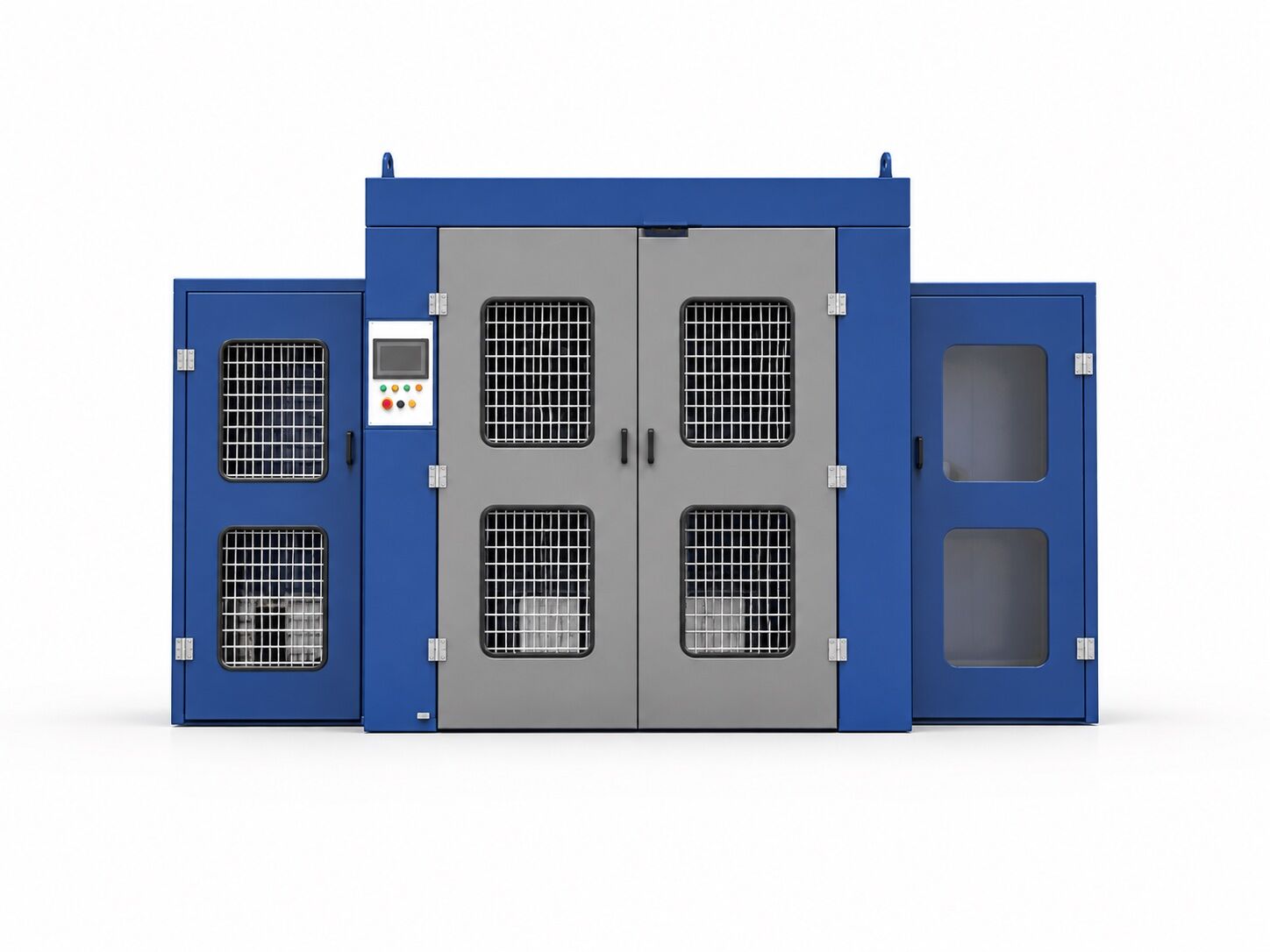

ट्रिपल ट्विस्ट मशीन'का विवरण
ट्रिपल ट्विस्ट पेयर ट्विस्टिंग मशीन क्या है?
ट्रिपल ट्विस्ट पेयर ट्विस्टिंग मशीन (CAT5e–CAT7) — उच्च गति ट्रिपल ट्विस्ट के साथ 0–100% बैक-ट्विस्ट और सर्वो पिच सटीकता थ्रूपुट बढ़ाने और जोड़ी की एकरूपता सुनिश्चित करने के लिए।.
LAN/ डेटा केबल जोड़ियों के लिए आदर्श — CAT5e / CAT6 / CAT6A / CAT7 (UTP/FTP/S/FTP)
उच्च गति ट्रिपल ट्विस्ट मशीन 0–100% बैक-ट्विस्ट और ±2% सर्वो पिच सटीकता के साथ। विभिन्न प्रकार के केबल के लिए थ्रूपुट बढ़ाने, स्थिर बाध्यता सुनिश्चित करने और एकरूप गुणवत्ता प्रदान करने के लिए डिज़ाइन किया गया।.
ट्रिपल ट्विस्ट मशीन क्यों चुनें?
- उच्च थ्रूपुट: ट्रिपल-पिच पथ समान ले लंबाई पर तेज़ प्रभावी घूर्णन संभव बनाता है, जिससे उत्पादकता बढ़ती है।.
- विद्युत स्थिरता: समायोज्य बैक-ट्विस्ट और सटीक सर्वो पिच जोड़ी की असमानता को कम करते हैं और क्रॉसटॉक को न्यूनतम करते हैं।.
- स्थिर तनाव: सक्रिय लेने वाला खाली से भरे बॉबिन तक स्थिर तनाव गारंटी करता है।.
- आसान रेसिपी: टचस्क्रीन HMI ले लंबाई, S/Z दिशा और बैक-ट्विस्ट % की त्वरित सेटअप की अनुमति देता है, और विभिन्न केबल प्रकारों के लिए रेसिपी स्टोरेज प्रदान करता है।.
प्रदर्शन मॉडल और ले लंबाई पर निर्भर करता है। अपने तार आकार और प्रक्रिया आवश्यकताओं के साथ पुष्टि करें।.
अनुप्रयोग और केबल प्रकार
HK श्रृंखला ट्रिपल ट्विस्ट मशीनें विभिन्न अनुप्रयोगों के लिए उपयुक्त हैं:
- डेटा केबल (Cat5e, Cat6, Cat6A, Cat7)
- संचार केबल (UTP, FTP, S/FTP)
- बहु-तार ट्विस्टिंग, जिसमें PVC, PE, और विशेष इन्सुलेशन शामिल है
- सामान्य लाइन व्यवस्था: पेऑफ → ट्रिपल ट्विस्ट → कैपस्टन → टेक-अप
प्रक्रिया नियंत्रण और इलेक्ट्रॉनिक्स
- टचस्क्रीन HMI: ले, बैक-ट्विस्ट %, S/Z दिशा सेट करें; रेसिपी सहेजें/पुनः प्राप्त करें।.
- सर्वो इलेक्ट्रॉनिक पिच: ±2% सटीकता के साथ निदान और अलार्म सीमाएँ।.
- तनाव लूप: सक्रिय टेक-अप खाली से लेकर पूर्ण तक स्थिर तनाव बनाए रखता है।.
- निदान: तार टूटने पर रोक, दोष इतिहास, त्वरित रीसेट।.
सुरक्षा और मानवीय डिजाइन
- दरवा & ट्रे इंटरलॉकिंग; सुरक्षित क्षे
- वायर-ब्रेक का पता लगाना और स्वतः रुकना
- लंबाई रीसेट और दोष साफ़ करने के कार्य
- ऑपरेटर के आराम के लिए कम-शोर इंजीनियरिंग
Options & Configurations
- Bobbin size: 500 / 630 mm
- इन-लाइन टेपिंग, ऑटो स्पूल चेंज
- डेटा लॉगिंग, रिमोट सपोर्ट
- CE / UL documentation
मशीन मॉडल्स का अवलोकन
| मशीन मॉडल | तार विनिर्देश (मिमी) | ले लंबाई रेंज (मिमी) | पीछे की घूर्णन दर | घूर्णन गति (rpm) | अधिकतम रेखीय गति | तनाव नियंत्रण | उपयुक्त सामग्री | ले दिशा | बिजली आपूर्ति |
|---|---|---|---|---|---|---|---|---|---|
| एच-500 | Ø0.8~1.7 mm | 5~50 mm | 0–98% | 1800 rpm | 270 m/min | 0.6–3 kg | कोर (PVC, PE इन्सुलेटेड) & कंडक्टर (CU/TC/CCA/CCS/ALU/ एनामेल्ड तार, आदि) | बाएं या दाएं (S या Z) | 3P, 380 VAC, 50 Hz |
| एचके-630 | Ø0.8~1.7 mm | 5~60 mm | 0–100% | 1600 rpm | 250 m/min | 0.6–3.5 kg | कोर (PVC, PE इन्सुलेटेड) & कंडक्टर (CU/TC/CCA/CCS/ALU/ एनामेल्ड तार, आदि) | बाएं या दाएं (S या Z) | 3P, 380 VAC, 50 Hz |
| HK-T800 | Ø0.8~2.0 mm | 5~70 mm | 0–100% | 1200 rpm | 200 m/min | 0.8–4 kg | कोर (PVC, PE इन्सुलेटेड) & कंडक्टर (CU/TC/CCA/CCS/ALU/ एनामेल्ड तार, आदि) | बाएं या दाएं (S या Z) | 3P, 380 VAC, 50 Hz |
Full Specifications
| वस्तु | विनिर्देश | नोट्स |
|---|---|---|
| लागू केबल प्रकार | CAT5e / CAT6 / CAT6A / CAT7 (UTP/FTP/S/FTP) | जोड़े का घुमाव |
| Conductor / Wire Size | Ø0.8–1.7 mm (HK-TT-500/630); Ø0.8–2.0 mm (HK-TT-800) | Per model |
| Pair Outer Diameter | Process dependent | Confirm with recipe |
| Pitch Range | 5–50 / 5–60 / 5–70 mm | Servo electronic pitch |
| Back-Twist Range | 0–98% (500) • 0–100% (630/800) | Touchscreen set |
| Twisting Direction | S / Z मुक्त सेटिंग | रेसिपी स्टोरेज |
| अधिकतम घूर्णन गति | 1800 / 1600 / 1200 rpm | 500 / 630 / 800 |
| सामान्य लाइन गति | ~120–150 m/min* | *ले और तार निर्भर |
| अधिकतम रेखीय गति | 270 / 250 / 200 m/min | 500 / 630 / 800 |
| तनाव नियंत्रण | 0.6–3 / 0.6–3.5 / 0.8–4 kg | सक्रिय टेक-अप |
| HMI & नियंत्रण | टचस्क्रीन, अलार्म, लंबाई रीसेट | सर्वो पिच ±2% |
| सुरक्षा | दरवाजा/ट्रे इंटरलॉक्स; तार टूटने पर रोक; दोष स्पष्ट करें | CE विकल्प |
| बिजली | — | वास्तविक के साथ भरें |
| आयाम / भार | — | Per model |
मॉडल तुलना (500 / 630 / 800)
| नमूना | Bobbin Size | Max Rotation | अधिकतम रेखीय गति | सामान्य लाइन गति | Max Pair OD | Footprint (L×W×H) |
|---|---|---|---|---|---|---|
| एच-500 | 500 mm | 1800 rpm | 270 m/min | ~120–140 m/min | — | — |
| एचके-630 | 630 mm | 1600 rpm | 250 m/min | ~130–150 m/min | — | — |
| एच-800 | 800 mm | 1200 rpm | 200 m/min | — | — | — |
Get Pricing & Lead Time
Tell us your cable categories, target lay length, bobbin size, and options — we’ll send a tailored proposal.
पूछे जाने वाले प्रश्न
Triple twist vs double twist — what’s the practical gain?
Triple-pitch enables higher effective rotation at equivalent lay, improving throughput and pair stability for higher categories.
How to choose back-twist for Cat6A vs Cat6?
Start with your current recipe; fine-tune in 5–10% steps while monitoring impedance and crosstalk. We provide ranges during commissioning.
How is servo pitch verified to ±2%?
Use HMI diagnostics + physical lay measurement over a defined gauge length; adjust calibration offsets if needed.
