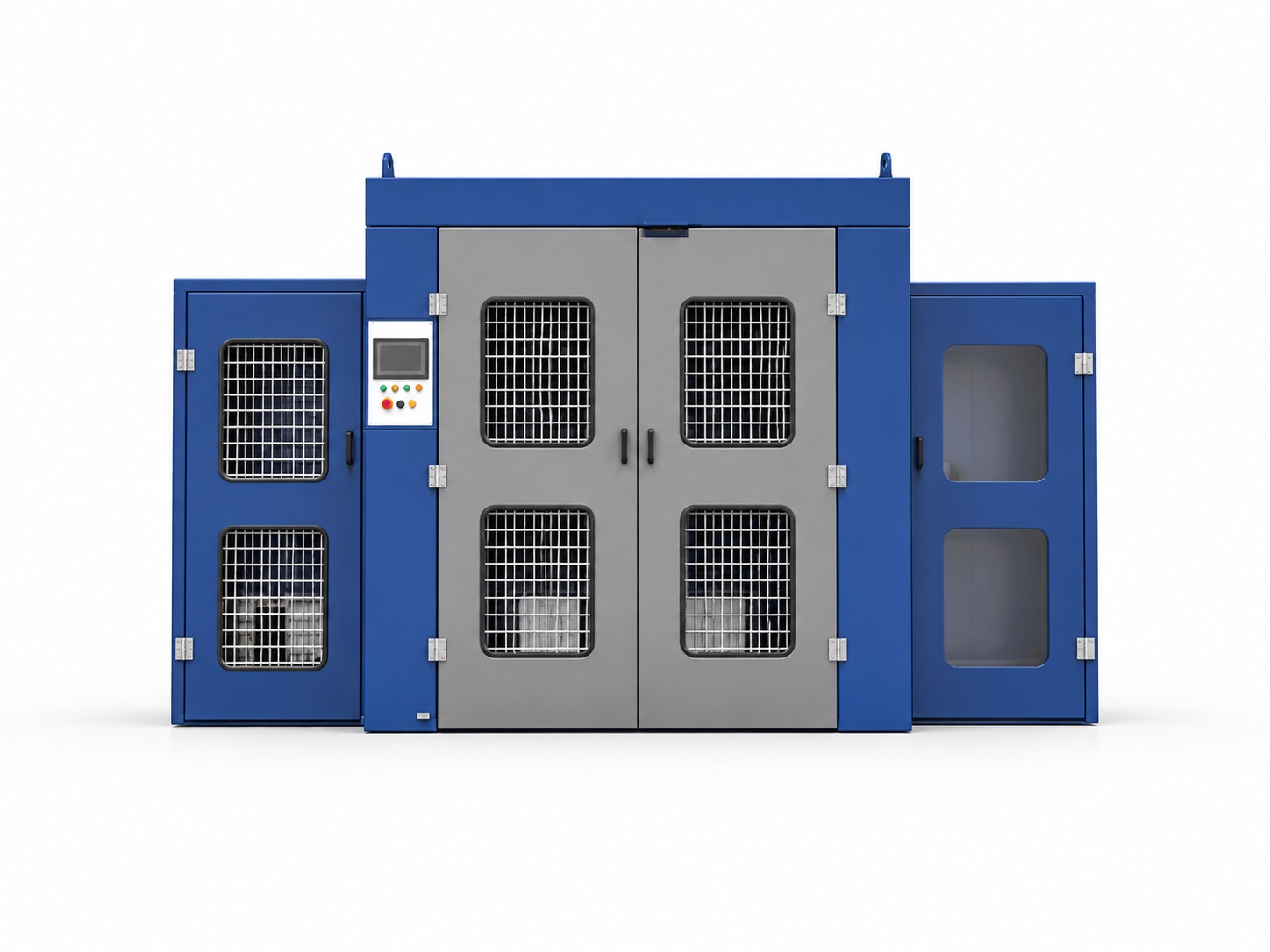

آلة التواء ثلاثية'الوصف
ما هي آلة لف الأزواج الثلاثية؟
آلة لف الأزواج الثلاثية (CAT5e–CAT7) — لف ثلاثي عالي السرعة مع لف عكسي 0–100% و دقة ميل الخدمة لزيادة الإنتاجية وضمان تجانس الأزواج.
مثالية لأزواج كابلات LAN/ البيانات — CAT5e / CAT6 / CAT6A / CAT7 (UTP/FTP/S/FTP)
آلة لف ثلاثية عالية السرعة مع لف عكسي 0–100% ودقة ميل خدمة ±2%. مصممة لزيادة الإنتاجية، وضمان ثبات المعاوقة، وتقديم جودة موحدة لأنواع مختلفة من الكابلات.
لماذا تختار آلة اللف الثلاثي؟
- إنتاجية أعلى: مسار الميل الثلاثي يتيح دورانًا فعالًا أسرع عند نفس طول اللف، مما يزيد من الإنتاجية.
- استقرار كهربائي: اللف العكسي القابل للتعديل وميل الخدمة الدقيق يقللان التباين بين الأزواج ويحدان من التداخل.
- توتر متسق: السحب النشط يضمن توترًا ثابتًا من اللفة الفارغة إلى اللفة الكاملة.
- وصفات سهلة: شاشة اللمس HMI تسمح بإعداد سريع لطول اللف، واتجاه S/Z، واللف العكسي %، مع تخزين الوصفات لأنواع متعددة من الكابلات.
يعتمد الأداء على الطراز وطول اللف. تأكد من حجم السلك ومتطلبات العملية.
التطبيقات وأنواع الكابلات
سلسلة HK آلات التواء ثلاثي مناسبة لمجموعة واسعة من التطبيقات:
- كابلات البيانات (Cat5e, Cat6, Cat6A, Cat7)
- كابلات الاتصال (UTP, FTP, S/FTP)
- اللف المتعدد للأسلاك، بما في ذلك PVC, PE، والعزل الخاص
- ترتيب الخط النموذجي: الإطعام → التواء ثلاثي → كابستن → الجمع
التحكم في العملية والإلكترونيات
- شاشة اللمس HMI: ضبط اللف، التواء العكسي %, S/Z؛ حفظ/استدعاء الوصفات.
- الخطوة الإلكترونية بالسيرفو: دقة ±2% مع حدود التشخيص والإنذار.
- حلقة الشد: الجمع النشط يحافظ على شد ثابت من الفارغ إلى الكامل.
- التشخيص: إيقاف عند قطع السلك، سجل الأعطال، إعادة تعيين سريعة.
السلامة وسهولة الاستخدام
- أقفال الأبواب والصواني؛ المناطق المحمية
- كشف قطع السلك والتوقف التلقائي
- وظائف إعادة ضبط الطول ومسح الأعطال
- تصميم منخفض الضوضاء لراحة المشغل
الخيارات والتهيئات
- حجم البوبين: 500 / 630 mm
- لف مزدوج مباشر، تغيير تلقائي للبكرة
- تسجيل البيانات، الدعم عن بُعد
- CE / UL الوثائق
نظرة عامة على طرازات الآلات
| طراز الآلة | مواصفات السلك (مم) | نطاق طول التواء (مم) | معدل التواء خلفي | سرعة الدوران (دورة/دقيقة) | السرعة الخطية القصوى | التحكم في التوتر | المواد المناسبة | اتجاه التواء | مصدر الطاقة |
|---|---|---|---|---|---|---|---|---|---|
| هونج كونج-500 | Ø0.8~1.7 mm | 5~50 mm | 0–98% | 1800 rpm | 270 m/min | 0.6–3 kg | النواة (PVC, PE معزولة) والموصل (CU/TC/CCA/CCS/ALU/ أسلاك مطلية بالمينا، إلخ.) | يسار أو يمين (S أو Z) | 3P، 380 VAC، 50 Hz |
| HK-630 | Ø0.8~1.7 mm | 5~60 mm | 0–100% | 1600 rpm | 250 m/min | 0.6–3.5 kg | النواة (PVC, PE معزولة) والموصل (CU/TC/CCA/CCS/ALU/ أسلاك مطلية بالمينا، إلخ.) | يسار أو يمين (S أو Z) | 3P، 380 VAC، 50 Hz |
| HK-T800 | Ø0.8~2.0 mm | 5~70 mm | 0–100% | 1200 rpm | 200 m/min | 0.8–4 kg | النواة (PVC, PE معزولة) والموصل (CU/TC/CCA/CCS/ALU/ أسلاك مطلية بالمينا، إلخ.) | يسار أو يمين (S أو Z) | 3P، 380 VAC، 50 Hz |
المواصفات الكاملة
| غرض | تخصيص | ملحوظات |
|---|---|---|
| أنواع الكابلات المطبقة | CAT5e / CAT6 / CAT6A / CAT7 (UTP/FTP/S/FTP) | لف الزوج |
| حجم الموصل / السلك | Ø0.8–1.7 mm (HK-TT-500/630); Ø0.8–2.0 mm (HK-TT-800) | حسب النموذج |
| قطر الخارجي للزوج | يعتمد على العملية | تأكيد وفقًا للوصفة |
| مدى الخطوة | 5–50 / 5–60 / 5–70 mm | خطوة إلكترونية بمحركات السيرفو |
| مدى الالتواء الخلفي | 0–98% (500) • 0–100% (630/800) | إعداد شاشة اللمس |
| اتجاه التواء | إعداد مجاني S/Z | تخزين الوصفة |
| أقصى سرعة دوران | 1800 / 1600 / 1200 rpm | 500 / 630 / 800 |
| السرعة النموذجية للخط | ~120–150 m/min* | *تعتمد على التجميع والسلك |
| السرعة الخطية القصوى | 270 / 250 / 200 m/min | 500 / 630 / 800 |
| التحكم في التوتر | 0.6–3 / 0.6–3.5 / 0.8–4 kg | السحب النشط |
| HMI والتحكم | شاشة لمس، إنذارات، إعادة تعيين الطول | مدى الخدمة ±2% |
| السلامة | أقفال الأبواب/الصواني؛ إيقاف عند كسر السلك؛ تصفية الأعطال | خيارات CE |
| الطاقة | — | املأ بالقيم الفعلية |
| الأبعاد / الوزن | — | حسب النموذج |
مقارنة النماذج (500 / 630 / 800)
| نموذج | حجم البوبين | أقصى دوران | السرعة الخطية القصوى | السرعة النموذجية للخط | أقصى زوج OD | المساحة المطلوبة (الطول×العرض×الارتفاع) |
|---|---|---|---|---|---|---|
| هونج كونج-500 | 500 mm | 1800 rpm | 270 m/min | ~120–140 m/min | — | — |
| HK-630 | 630 mm | 1600 rpm | 250 m/min | ~130–150 m/min | — | — |
| هونج كونج-800 | 800 mm | 1200 rpm | 200 m/min | — | — | — |
احصل على الأسعار ووقت التسليم
أخبرنا بفئات الكابلات الخاصة بك، وطول التسريح المستهدف، وحجم البوبين، والخيارات — سنرسل لك عرضًا مخصصًا.
الأسئلة الشائعة
اللف الثلاثي مقابل اللف المزدوج — ما الفائدة العملية؟
يتيح اللف الثلاثي دورانًا فعالًا أعلى عند نفس طول التسريح، مما يحسن الإنتاجية واستقرار الزوج للفئات الأعلى.
كيف تختار اللف العكسي لـ Cat6A مقابل Cat6؟
ابدأ بوصفة حالية؛ وقم بضبطها في خطوات 5–10% مع مراقبة الممانعة والتداخل. نحن نقدم النطاقات أثناء التشغيل.
كيف يتم التحقق من دقة اللف الخادم بـ ±2%؟
استخدم تشخيصات HMI + قياس فيزيائي لطول التسريح على طول محدد؛ عدّل معلمات المعايرة إذا لزم الأمر.
