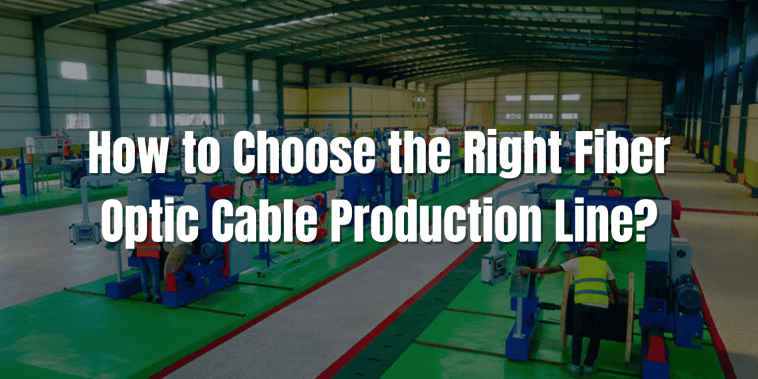

Cách chọn dây chuyền sản xuất cáp quang phù hợp?

Chọn đúng dây chuyền sản xuất cáp quang¹ đòi hỏi sự cân bằng giữa khoản đầu tư $200,000 đến hơn $1,000,000 với các mục tiêu sản xuất cụ thể của bạn. Các quyết định then chốt phụ thuộc vào năng lực mục tiêu (ví dụ: 1,500 km/tháng), các loại cáp² (ví dụ: FTTH, ADSS), và mức độ tự động hóa mong muốn, có thể giảm chi phí lao động³ đến 40%.

Khó khăn trong việc lựa chọn thiết bị phù hợp cho nhà máy của bạn? Chi phí cao và công nghệ phức tạp có thể khiến bạn choáng ngợp. Một lựa chọn sai lầm dẫn đến điểm nghẽn sản xuất, chất lượng kém và khoản đầu tư thất bại, khiến bạn mất hàng triệu trong dài hạn.

Để chọn đúng dây chuyền sản xuất cáp quang, hãy tập trung vào ba yếu tố cốt lõi: năng lực sản xuất, chuyên môn hóa loại cáp và tổng chi phí sở hữu (TCO). Một dây chuyền điển hình có chi phí từ $200,000 a đến $1,000,000 a và có thể sản xuất từ 500 đến 3,000 km cáp mỗi tháng.

– Hãy nhắm đến khả năng sản xuất⁴ vượt quá nhu cầu hiện tại của bạn ít nhất 25%** để đáp ứng sự phát triển trong tương lai. Một dây chuyền tiêu chuẩn dây chuyền phủ lớp thứ cấp⁵ chạy ở 800 m/min, cho phép sản lượng đáng kể.

• Chọn thiết bị dựa trên sản phẩm cáp chính của bạn. MỘT Cáp thả FTTH⁶ dây chuyền có yêu cầu khác nhau và rẻ hơn khoảng 30% so với một dây chuyền đan ống lỏng có số sợi cao⁷.
• Tính toán Tổng chi phí sở hữu (TCO)⁸, không chỉ là giá mua ban đầu. TCO bao gồm lượng tiêu thụ năng lượng⁹ (lên đến 150 kWh cho một dây chuyền hoàn chỉnh), phụ tùng thay thế (khoảng 3-5% chi phí máy mỗi năm) và đào tạo người vận hành.
• Ưu tiên tự động hóa để giảm chi phí vận hành dài hạn. Các dây chuyền hoàn toàn tự động có thể giảm số lượng nhân viên vận hành cần thiết lên đến 50% và giảm thiểu sai sót con người, cải thiện tính nhất quán chất lượng cáp.

Choosing a production line is a major strategic decision defining your factory’s competitive edge for the next decade. It’s more than just buying machines; it’s about building a complete manufacturing ecosystem. In this guide, we will break down the entire process, using our 20+ years of experience to help you make an informed decision that drives profitability and growth.

What are the Core Components of a Fiber Optic Cable Production Line?

A complete fiber optic cable production line consists of four main stages: secondary coating, SZ stranding, sheathing (jacketing), and rewinding, with each stage requiring specialized equipment that costs between $50,000 and $300,000 per unit.

Are you unsure which machines you actually need? Investing in the wrong components creates bottlenecks and inflates your budget. You need a clear roadmap to build an efficient, cohesive production flow from start to finish.

The essential components are the Secondary Coating Line, SZ Stranding Line, and Sheathing Line. For a mid-sized factory targeting 1,500 km of outdoor cable per month, this setup represents an initial investment of approximately $450,000 to $700,000, depending on the level of automation and speed.

Breaking Down the Production Workflow

Raw optical fibers must be protected and bundled to make high-quality fiber optic cables. Each production line stage adds a layer of protection and structure, transforming fragile glass fibers into a durable, high-performance cable. Understanding the function of each machine is the first step toward building an efficient factory.

1. Fiber Coloring and Rewinding Line
Before any protective layers are added, individual fibers are colored for identification. A coloring and rewinding line unwinds fibers from their original spools, applies a thin layer of UV-cured colored ink, and rewinds them onto new bobbins. This process is critical for assembly and splicing in the field. A typical machine can color fibers at up to 2,000 m/min speeds.

2. Secondary Coating Line
This is where the fibers receive their first layer of significant protection. In a loose tube design, the dây chuyền phủ lớp thứ cấp⁵ extrudes a plastic tube (usually made of PBT) around a bundle of colored fibers. The line includes payoffs for the fibers, an extruder, cooling troughs, a capstan, and a take-up. High-speed lines can operate at over 800 m/min, producing the semi-finished "loose tubes" that will form the core of the cable. Jelly-filling stations are also integrated here to make the tubes water-resistant.

3. SZ Stranding Line
The SZ stranding machine takes multiple loose tubes (each containing fibers) and twists them together around a central strength member (like a FRP rod). The "SZ" pattern allows easy access to individual tubes without breaking the cable. This machine also applies water-blocking yarns and tapes. The stranding pitch and tension control are critical parameters, directly impacting the cable’s mechanical and optical performance.

4. Sheathing (Jacketing) Line
The final stage is applying the outer jacket. The đường bao bọc¹⁰ takes the stranded cable core, applies additional strength members if needed (like aramid yarn for ADSS cables), and extrudes a final protective jacket, usually made of HDPE or LSZH. This line is crucial for ensuring the cable can withstand environmental factors like moisture, UV radiation, and physical stress. A typical đường bao bọc¹⁰ for outdoor cables runs at speeds between 80 and 120 m/min.

Những điểm chính:

• Start with the three essential lines: Secondary Coating, SZ Stranding, and Sheathing. A coloring machine is a supporting but vital component.
• The speed of your dây chuyền phủ lớp thứ cấp⁵ often determines the maximum theoretical output of your entire factory.
• The cost of each machine is directly tied to its speed, automation level, and the quality of its components (e.g., brand of extruder screw, motors, and PLC system).

How Does Your Target Cable Type Influence Machinery Selection?

The type of cable you plan to produce—such as FTTH drop cable versus a 288-core ADSS cable—directly dictates machinery specifications, with specialized lines for high-core cables costing up to 50-70% more than simpler indoor cable lines.

Choosing a generic production line seems safe, but it’s an inefficient strategy. A line designed for heavy-duty outdoor cables is overkill for simple indoor patch cords, wasting energy and capital. You need to match the machine to the mission.

Your machinery choice must align with your primary Market. For FTTH drop cables, you need a specialized sheathing line with fiber payoffs, costing around $80,000-$150,000. For high-count armored cables, you need an additional steel taping line and a heavy-duty SZ strander, adding over $200,000 to the total cost.

Matching the Machine to the Market

The fiber optic cable market is not one-size-fits-all. Different applications require vastly different cable designs. Your factory’s profitability depends on your ability to efficiently serve a specific market segment¹¹. Let’s compare the machinery requirements for three common các loại cáp².

1. FTTH (Fiber-to-the-Home) Drop Cables

Các loại cáp này đưa sợi quang từ điểm phân phối địa phương đến từng hộ gia đình. Chúng thường có số lượng sợi thấp (1-4 sợi), nhẹ và được thiết kế để lắp đặt dễ dàng.

• Quy trình sản xuất: Đơn giản hơn nhiều. Thường sử dụng một dây chuyền chuyên dụng Cáp thả FTTH⁶ kết hợp các thiết bị cấp sợi, ứng dụng thành phần chịu lực (FRP hoặc dây thép), và bao phủ thành một quy trình liên tục.
• Thiết bị chính: Một FTTH chuyên dụng đường bao bọc¹⁰ là thành phần cốt lõi. Cần thêm một máy nhuộm màu riêng biệt. Đối với các thiết kế phổ biến nhất, bạn không cần dây chuyền phủ lớp thứ cấp hoặc Đường dây mắc kẹt SZ¹².
• Trọng tâm đầu tư: Tốc độ và độ tin cậy để sản xuất số lượng lớn sản phẩm tiêu chuẩn.

2. Cáp phân phối trong nhà (Tight Buffer)

Được sử dụng trong các tòa nhà cho trung tâm dữ liệu và mạng LAN, các cáp này chứa sợi quang với lớp phủ "chặt" (một lớp nhựa 900µm được phủ trực tiếp lên sợi 250µm).

• Quy trình sản xuất: Yêu cầu dây chuyền phủ chặt thay vì ống lỏng dây chuyền phủ lớp thứ cấp⁵. Các sợi phủ chặt sau đó được bó lại và bao jacket.
• Thiết bị chính: Dây chuyền phủ chặt, máy đan/cáp (đơn giản hơn máy đan SZ), và dây chuyền bao jacket cáp trong nhà (thường sử dụng vật liệu PVC hoặc LSZH).
• Trọng tâm đầu tư: Kiểm soát lực căng chính xác trên dây chuyền phủ chặt là yếu tố then chốt để tránh suy giảm tín hiệu sợi (uốn cong vi mô).

3. Cáp ống lỏng ngoài trời (đường ống/trên không/chôn ngầm)

Đây là các cáp bền vững được thiết kế cho môi trường ngoài trời khắc nghiệt. Chúng có thể chứa từ 12 đến 576+ sợi bên trong nhiều ống lỏng.

• Quy trình sản xuất: Điều này yêu cầu toàn bộ bộ máy: phủ thứ cấp, đan SZ, và bao jacket. Cần thêm dây chuyền gia cố băng thép trước khi bao jacket cuối cùng cho cáp có gia cố. Đối với cáp tự mang điện toàn dielectric (ADSS), đường bao bọc¹⁰ phải có hệ thống kéo bánh xích mô-men xoắn cao và máy cuộn sợi aramid.
• Thiết bị chính: Toàn bộ dây chuyền được mô tả ở phần trước.
• Trọng tâm đầu tư: Độ bền, quản lý lực căng mạnh mẽ cho các thành phần nặng, và đùn vật liệu chính xác cho lớp jacket dày, bảo vệ.

Những điểm chính:

• Xác định thị trường mục tiêu và các sản phẩm cáp hàng đầu 2-3 trước khi yêu cầu báo giá máy móc.
• Một dây chuyền sản xuất linh hoạt có thể xử lý nhiều các loại cáp² là có thể, nhưng thường đi kèm với hiệu suất thấp hơn cho bất kỳ loại nào.
• Đối với cáp có lớp giáp hoặc ADSS, công suất và mô-men xoắn của hệ thống đan và đường bao bọc¹⁰là những yếu tố then chốt đảm bảo thành công. Đảm bảo máy được thiết kế để xử lý các loại cáp nặng nhất bạn dự định sản xuất.

Chi phí sở hữu tổng thể của một dây chuyền sản xuất là bao nhiêu?

Chi phí sở hữu tổng thể (TCO) của một dây chuyền sản xuất cáp quang thường nằm trong khoảng 2-3 lần giá mua ban đầu trong vòng 10 năm, bao gồm năng lượng, lao động, bảo trì và nguyên vật liệu, chiếm hơn 70% chi phí vận hành liên tục.

Bạn đã có ngân sách cho thiết bị, nhưng đã tính đến các chi phí ẩn chưa? Tập trung chỉ vào giá niêm yết là một sai lầm phổ biến dẫn đến vượt ngân sách và hoạt động không sinh lời. Bạn cần một bức tranh tài chính đầy đủ.

Ngoài khoản đầu tư ban đầu $450,000-$700,000 m cho một dây chuyền tiêu chuẩn, hãy dự trù thêm 15-20% mỗi năm cho chi phí vận hành. Điều này bao gồm khoảng $80,000/năm cho năng lượng, $120,000/năm cho nhân viên vận hành có tay nghề, và $25,000/năm cho phụ tùng thay thế và bảo trì.

Nhìn xa hơn giá niêm yết

Một khoản đầu tư khôn ngoan mang lại chi phí thấp nhất trên mỗi mét cáp chất lượng trong suốt vòng đời máy. Máy móc chất lượng cao từ nhà cung cấp uy tín có thể có chi phí ban đầu 20% cao hơn nhưng có thể giảm TCO đến 30% nhờ hiệu suất tốt hơn, tỷ lệ sự cố thấp hơn và giảm lãng phí.

1. Tiêu thụ năng lượng

Một dây chuyền sản xuất hoàn chỉnh tiêu tốn nhiều năng lượng. Các máy đùn (để phủ lớp thứ cấp và lớp vỏ) là thiết bị tiêu thụ nhiều năng lượng nhất, cùng với động cơ và hệ thống sưởi/làm mát.

• Dây chuyền tiêu chuẩn: Một dây chuyền hoạt động ở công suất trung bình có thể tiêu thụ 100-150 kWkWh điện.
• Tác động chi phí: Với mức giá công nghiệp $0.10/kWh, vận hành hai ca có thể tốn $4,000-$6,000 mỗi tháng, hoặc hơn $50,000 mỗi năm, chỉ riêng chi phí điện.
• Tối ưu hóa: Hãy tìm các máy có động cơ hiệu suất cao (IE3 trở lên) và máy đùn hiện đại, cách nhiệt tốt giúp giảm thất thoát nhiệt.

2. Chi phí lao động

Nhân viên vận hành có tay nghề là yếu tố thiết yếu để vận hành dây chuyền, thực hiện thay đổi sản phẩm và khắc phục sự cố.

• Quy mô đội ngũ: Một dây chuyền bán tự động yêu cầu 4-6 nhân viên mỗi ca. Một dây chuyền tự động hóa cao có thể chỉ cần 2-3.
• Tác động chi phí: Với mức lương trung bình $30,000/năm, một đội gồm 5 nhân viên cho hai ca tốn $300,000 anăm. Giảm hai vị trí nhờ tự động hóa sẽ tiết kiệm $120,000 anăm, mang lại lợi ích rõ rệt ROI.
• Tối ưu hóa: Đầu tư vào máy móc có hệ thống điều khiển tập trung PLC (như Siemens hoặc Rockwell), kiểm soát lực căng tự động và giám sát chất lượng dựa trên cảm biến.

3. Bảo trì và Phụ tùng thay thế

Các máy có bộ phận chuyển động cuối cùng sẽ cần bảo trì. Lập kế hoạch cho điều này là rất quan trọng để giảm thiểu thời gian ngừng hoạt động.

• Ngân sách: Dành ra 3-5% chi phí ban đầu của máy để mua phụ tùng thay thế hàng năm. Một dây chuyền $500,000 có chi phí $15,000 – $25,000 mỗi năm.
• Phụ tùng then chốt: Các bộ phận quan trọng cần dự trữ bao gồm trục đùn, bộ gia nhiệt, cặp nhiệt, đai và ổ bi. Nhà cung cấp đáng tin cậy sẽ cung cấp danh sách phụ tùng thay thế đề xuất kèm theo báo giá ban đầu.
• Tối ưu hóa: Chọn nhà cung cấp sử dụng linh kiện được công nhận toàn cầu (ví dụ: động cơ Siemens, cảm biến Omron). Điều này đảm bảo bạn có thể tìm kiếm phụ tùng thay thế tại địa phương, giảm thời gian ngừng hoạt động từ vài tuần xuống vài ngày.

4. Chất thải nguyên liệu (Tỷ lệ phế phẩm)

Bạn tạo ra phế phẩm cáp mỗi khi khởi động dây chuyền, thay đổi sản phẩm hoặc xảy ra sự bất ổn trong quy trình.

• Mức trung bình ngành: Một nhà máy vận hành tốt nhằm mục tiêu tỷ lệ phế phẩm dưới 1.5%. Một dây chuyền quản lý kém có thể dễ dàng vượt quá 5%.
• Tác động chi phí: Với chi phí nguyên vật liệu cho cáp quang vào khoảng $500-$1,500 mỗi kilômét, một tỷ lệ phế phẩm 3% trên sản lượng 1,000 km/tháng có thể tốn hơn $200,000 mỗi năm.
• Tối ưu hóa: Các máy móc chất lượng cao với hệ thống kiểm soát quy trình ổn định (quản lý chính xác nhiệt độ, lực căng và tốc độ) là yếu tố thiết yếu để giảm thiểu phế phẩm.

Những điểm chính:

• Yêu cầu nhà cung cấp cung cấp’ lượng tiêu thụ năng lượng⁹ dữ liệu (tính bằng kWh) và đưa vào mô hình tài chính của bạn.

• Phân tích ROI của tự động hóa¹¹ bằng cách so sánh chi phí ban đầu với dự báo tiết kiệm lao động trong 3-5 năm.
• Yêu cầu khuyến nghị hai năm danh sách phụ tùng thay thế¹² kèm theo báo giá thiết bị của bạn và bao gồm vào ngân sách ban đầu.

Ví dụ thực tế

Tình huống điển hình: Một nhà cung cấp dịch vụ Internet đang phát triển (ISP) ở Đông Âu nhằm tự sản xuất FTTH cáp treo¹³ để kiểm soát nguồn cung và giảm chi phí.

Thử thách: Công ty phải sản xuất 2,000 km mét cáp treo phẳng 2 sợi mỗi tháng. Họ chỉ có không gian dành riêng là 500 mét vuông và thiếu nhân viên vận hành có kinh nghiệm. Mục tiêu chính của họ là đạt chi phí thấp nhất có thể trên mỗi mét trong khi đảm bảo chất lượng cao.

Giải pháp: Chúng tôi cung cấp cho họ một dây chuyền sản xuất cáp treo FTTH nhỏ gọn, tự động hóa cao.

• Dây chuyền tích hợp hệ thống cấp sợi, thiết bị lắp đặt thanh gia cường song song và máy đùn vỏ bọc vào một khung duy nhất dài 40 mét, tiết kiệm hơn 30% không gian sàn so với thiết lập không tích hợp.
• Chúng tôi đã bao gồm một hệ thống Siemens PLC¹⁴ với giao diện màn hình cảm ứng trung tâm lưu trữ các công thức cho các thông số cáp khác nhau, giúp đơn giản hóa việc chuyển đổi sản phẩm.
• Một thiết bị phát hiện đường kính và khuyết tật trực tuyến đã được tích hợp để cung cấp phản hồi chất lượng theo thời gian thực, tự động điều chỉnh tốc độ dây chuyền và đầu ra máy đùn nhằm tối thiểu hóa chất thải và đảm bảo kích thước cáp đồng đều.

Kết quả:

• Hiệu quả sản xuất: Khách hàng hiện đang sản xuất trung bình 2,500 km cáp mỗi tháng, vượt quá mục tiêu ban đầu 25%.
• Tiết kiệm chi phí: Họ đã giảm chi phí mua cáp 35% bằng cách sản xuất nội bộ. Hệ thống kiểm soát chất lượng tự động¹⁵ giữ tỷ lệ phế liệu nguyên liệu dưới 0.8%, tiết kiệm khoảng $70,000 mỗi năm so với mức trung bình ngành.
• Tối ưu hóa lao động: Dây chuyền chỉ cần hai công nhân mỗi ca, giảm 50% so với dây chuyền bán tự động truyền thống, tiết kiệm hơn $100,000 chi phí lao động hàng năm. Đầu tư này đã hoàn vốn trong chưa đầy 3 năm.

Góc nhìn chuyên gia

"Nhiều nhà đầu tư mới tập trung 90% phần lớn sự chú ý vào giá máy và 10% vào quy trình. Khách hàng thành công nhất của chúng tôi làm ngược lại. Họ hợp tác với chúng tôi để hiểu toàn bộ quy trình làm việc—from khâu mua nguyên liệu đến kiểm tra cuối cùng. Một chiếc máy rẻ hơn nhưng tạo ra 3% nhiều phế phẩm hơn sẽ tốn kém hơn rất nhiều về lâu dài. Chúng tôi giúp đối tác xây dựng một doanh nghiệp có lợi nhuận, chứ không chỉ mua một chiếc máy."

— Đội ngũ Bán hàng & Tiếp thị HONGKAI

"Trái tim của một dây chuyền cáp quang¹⁶ tuyệt vời là sự ổn định. Điều này đến từ kiểm soát căng thẳng hoàn hảo. Chúng tôi sử dụng hệ thống điều khiển dancer chủ động và động cơ servo cho mọi cuộn kéo trên các dây chuyền xoắn SZ của chúng tôi. Điều này ngăn ngừa các ứng suất vi mô trên sợi có thể làm suy giảm tín hiệu quang trong nhiều 25 năm vận hành. Đó là một chi tiết nhỏ nhưng quyết định độ tin cậy dài hạn của sản phẩm bạn."

— Đội ngũ Kỹ thuật HONGKAI (tổng cộng 20+ năm kinh nghiệm)

Câu hỏi thường gặp

Câu hỏi: Tôi cần bao nhiêu không gian nhà máy cho một dây chuyền sản xuất hoàn chỉnh?

Trả lời: Đối với một dây chuyền sản xuất cáp ống lỏng ngoài trời (lớp phủ thứ cấp, xoắn, bao bọc), hãy lên kế hoạch cho một nhà xưởng dài ít nhất 150 m mét (490 ft) và rộng 20 m mét (65 ft). Điều này cung cấp đủ không gian cho máy móc, kho nguyên liệu và quy trình sản phẩm bán thành phẩm. Một dây chuyền FTTH gọn nhẹ có thể chỉ cần chiều dài 60-80 m mét.

Câu hỏi: Những yêu cầu về điện và tiện ích chính là gì?

Trả lời: Một dây chuyền sản xuất hoàn chỉnh thường yêu cầu nguồn điện 380V/440V 3 pha với tổng công suất khoảng 250-350 kVA. Đối với máy đùn và bể làm nguội, bạn cũng cần nguồn khí nén (để điều khiển khí nén) và hệ thống nước làm lạnh (với công suất làm lạnh khoảng 300,000 k cal/giờ).

Hỏi: Mất bao lâu để lắp đặt thiết bị và đào tạo nhân viên?

Đáp: Việc lắp đặt và đưa vào vận hành thường mất 3-4 tuần cho một dây chuyền hoàn chỉnh. Sau đó là 1-2 tuần đào tạo toàn diện cho nhân viên vận hành và bảo trì. HONGKAI cung cấp hỗ trợ kỹ thuật tại chỗ để giám sát quá trình này, đảm bảo đội ngũ của bạn được chuẩn bị đầy đủ trước khi bắt đầu sản xuất.

Hỏi: Sau này tôi có thể nâng cấp dây chuyền sản xuất của mình không?

Đáp: Có, tính mô-đun là một tính năng chính của các dây chuyền hiện đại. Bạn có thể bắt đầu với thiết lập cơ bản và bổ sung tính năng sau này. Ví dụ, bạn có thể thêm trạm bện áo giáp vào dây chuyền đùn vỏ bọc hoặc tăng số lượng hệ thống cấp sợi trên máy xoắn SZ để sản xuất cáp có số sợi cao hơn. Hãy lên kế hoạch trước bằng cách để trống không gian vật lý cho việc mở rộng trong tương lai.

Hỏi: Điểm hỏng phổ biến nhất trên dây chuyền sản xuất là gì?

Đáp: Các phần tử gia nhiệt của máy đùn và hộp số là những điểm hỏng phổ biến nếu không được bảo trì đúng cách. Chúng tôi giảm thiểu điều này bằng cách sử dụng các linh kiện chất lượng cao, bền bỉ và cung cấp lịch bảo trì phòng ngừa¹⁷. Việc làm sạch định kỳ trục và đầu khuôn của máy đùn là nhiệm vụ bảo trì quan trọng nhất để đảm bảo chất lượng ổn định.

Phần kết luận

Chọn đúng cáp quang¹⁶ việc lựa chọn dây chuyền sản xuất là một quyết định cân bằng giữa chi phí, năng lực và khả năng. Bằng cách tập trung vào tổng chi phí sở hữu thay vì chỉ giá ban đầu, đồng bộ hóa thiết bị với sản phẩm mục tiêu và lên kế hoạch cho sự phát triển trong tương lai, bạn xây dựng nền tảng cho thành công lâu dài.

Sẵn sàng hành động?

• Bước 1: Xác định 3 sản phẩm cáp mục tiêu hàng đầu của bạn và sản lượng sản xuất hàng tháng mong muốn (km).
• Bước 2: Sử dụng hướng dẫn của chúng tôi để lập ngân sách sơ bộ bao gồm máy móc, lắp đặt và chi phí vận hành một năm.
• Bước 3: Liên hệ với đội ngũ HONGKAI để được tư vấn kỹ thuật, phát triển cấu hình dây chuyền tùy chỉnh phù hợp với mục tiêu kinh doanh của bạn.
