01SELECTED PRODUCTION LINE
Configurações de referência CAT6. O CAT6A é analisado separadamente.
PRODUCTION LINE PREVIEW
Configuração de referênciaREFERENCE CABLE CONSTRUCTION

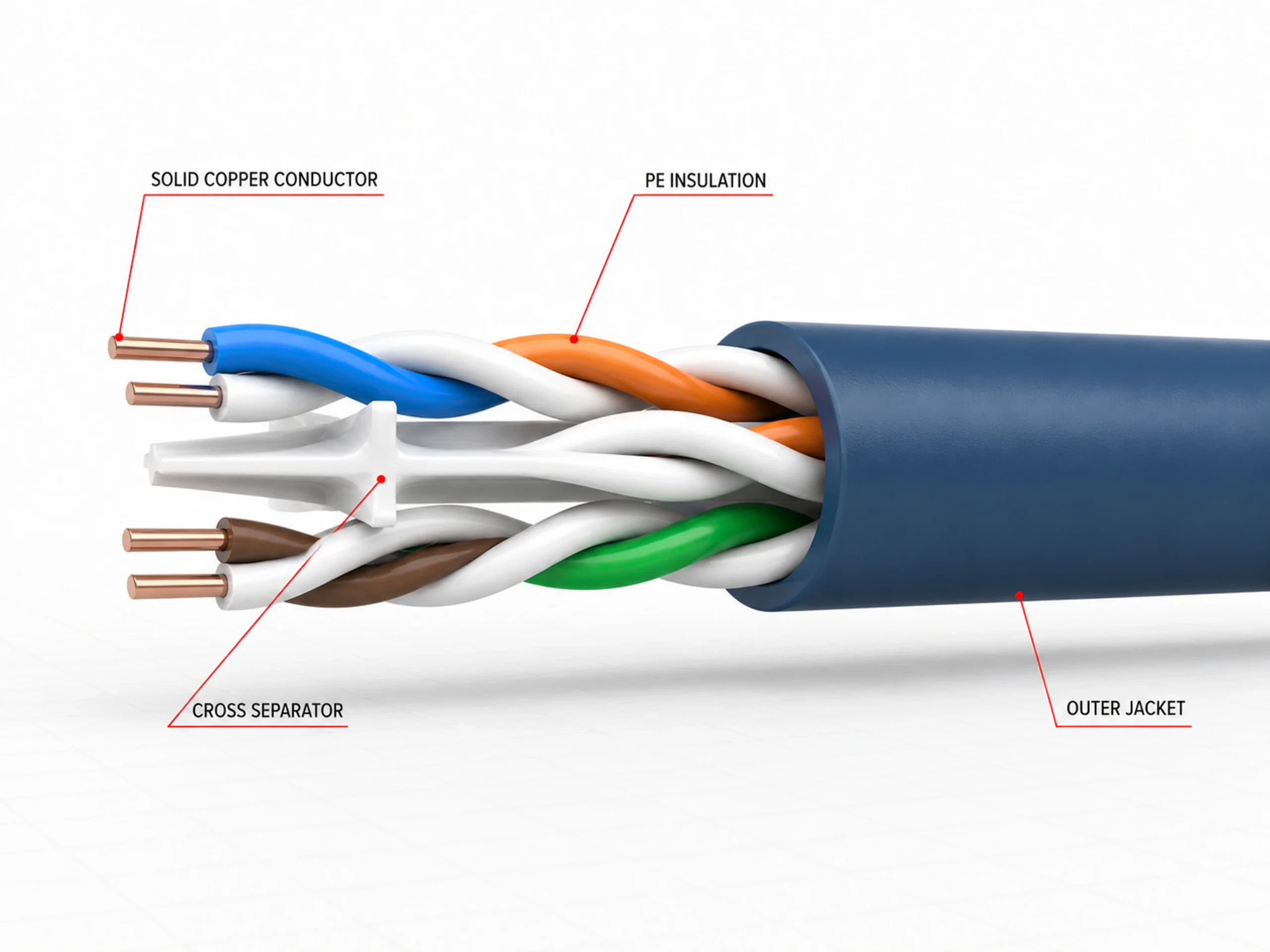

CAT6 U/UTP · 4 PAIRS Separador cruzado mostrado como um projeto de referência. A construção final segue o desenho aprovado.
Linha de Isolação do Núcleo
Torção de pares
Cabeamento
Linha de Extrusão de Bainha
Equipamentos de Enrolamento e EmbalagemPlan CAT6 LAN cable production from the approved U/UTP or F/UTP construction. The route covers insulation, pair twisting, cabling, conditional shielding, sheathing, testing and packing. Separator design, materials, output and acceptance are confirmed for each project.
02CABLE SPECIFICATION
A seleção da máquina é o resultado do cabo necessário, não o ponto de partida.
03CABLE STRUCTURE
Selecione uma camada para ver sua função, estágio de fabricação e responsabilidade de controle.
SELECTED LAYER · 03
Esta é a relação de processo chave por trás do controle de crosstalk; os valores finais seguem o design do cabo aprovado.
04MANUFACTURING PROCESS
Explore como o cabo selecionado passa do condutor ao produto testado e embalado.
Os condutores de cobre são isolados e identificados por cor. O material, o tamanho do condutor e o diâmetro alvo são confirmados antes da configuração da linha.
05PERFORMANCE CONTROL MAP
Os valores finais de aceitação são confirmados na especificação do projeto.
Material, diâmetro e concentricidade
CAT6 pair-specific lay, tension and geometry repeatability
Back-twist, assembly tension and separator position where applicable
Espessura da bainha, resfriamento e qualidade superficial
F/UTP adds foil-overlap and drain-wire continuity controls. Conductor continuity alone does not establish CAT6 electrical performance.
06REQUIRED EQUIPMENT
Cada máquina está vinculada a uma responsabilidade de processo definida e a um objetivo de qualidade do cabo.
Forma o condutor isolado colorido e estabelece consistência dimensional antes da torção.
Supply scope to confirm
Constrói os quatro pares balanceados com comprimento de torção controlado e tensão estável.
Supply scope to confirm
Monta os pares enquanto protege a geometria do par e reduz a deformação.
Supply scope to confirm
Aplica a bainha externa e coordena a impressão, refrigeração, teste de faísca e recolhimento.
Supply scope to confirm
Prepara o cabo final testado para o formato de entrega exigido.
Coordinated by HONGKAI
PROCESS-TO-EQUIPMENT MAPPING
Forma o condutor isolado colorido e estabelece consistência dimensional antes da torção.
CAT6 options: separator feed and positioning where required; overall foil and drain-wire handling for F/UTP. Separator extrusion is a separate upstream option, not the cabling machine shown here. Confirm the manufacturing source and contractual scope of each module.
07CONFIGURATION OPTIONS
These are scope frameworks, not fixed quotations or guaranteed capacity levels.
STANDARD CONFIGURATION
Shielding is part of the base scope for F/UTP, not an optional quality upgrade. Every configuration requires an agreed CAT6 acceptance plan.
08FUTURE EXPANSION
Reserve space and interfaces for the intended CAT6 range. CAT6A is a separate engineering review, not an automatic upgrade of this configuration.
Reserve flexibilidade de processo para futuras opções de construção ou materiais.
Deixe acesso prático para movimentação de materiais, teste e embalagem.
Confirme as interfaces de energia, ar, água e dados antes do layout final.
09SELECTION GUIDE
Uma proposta sólida resolve as variáveis abaixo antes de fixar a lista de máquinas.
U/UTP or F/UTP, separator design, conductor, insulation, jacket and fire requirement
Base de aceitação elétrica e escopo de controle em processo
Mix de produtos, operadores, troca de configuração e formato de embalagem
Dimensões claras, utilidades, caminho do material e acesso à instalação
10QUALITY & TESTING
Separe as responsabilidades pelos controles de produção, verificação do cabo acabado e aceitação do projeto.
Controles que protegem a repetibilidade enquanto o cabo está sendo fabricado.
Diâmetro, concentricidade e identificação por cor
Registro da linha ou método de inspeção acordadoPlano de torção, tensão e consistência da geometria
Configuração do par e confirmação da amostraEstabilidade da montagem, posição do separador e verificações de blindagem/dreno, quando aplicável
Observação do processo e revisão dimensionalEspessura, diâmetro final, superfície e marcação
Registro visual/dimensional em linha e final11KNOWLEDGE & RISK CONTROL
Use the line as a coordinated process system, not a collection of independent machines.
A saída real depende da construção do cabo, material, escopo de controle e condições de aceitação.
O planejamento do paso específico por par é central para o controle de crosstalk.
Energia, água, ar, drenagem e fluxo de materiais afetam o layout final.
12DELIVERY BOUNDARIES
A responsabilidade final é declarada item por item na proposta técnica.
Máquinas de produção projetadas e construídas dentro do escopo acordado de HONGKAI.
Coordenação da linha, periféricos selecionados e escopo de entrega definidos na proposta.
Identificação de equipamentos de teste ou auxiliares de terceiros, quando necessário.
13 MANUFACTURING EVIDENCE
These videos are equipment operating references. They are not evidence of acceptance for your CAT6 cable construction. Confirm the machine model, material, test record and project scope separately.
01
STAGE 01 · INSULATION
02
STAGE 02 · PAIR TWISTING
03
STAGE 03 · CORE ASSEMBLY
04
STAGE 04 · SHEATHING
05
STAGE 05 · COILING
Esses vídeos são referências operacionais para módulos individuais. Eles não estabelecem o modelo final da máquina, o escopo completo da linha, o resultado de aceitação, a velocidade de produção ou o desempenho garantido do cabo para um novo projeto. A etapa 03 é um mapeamento de processo em rascunho e deve ser confirmada na proposta técnica.
14 PROJECT REFERENCE REVIEW
Vídeos operacionais mostram máquinas individuais em funcionamento. Eles, por si só, não confirmam o escopo final da linha, o resultado de aceitação ou o desempenho do cabo para um novo projeto.
Categoria, condutor, isolamento, construção do par e material da bainha são confirmados.
Modelos de máquinas, interfaces, acessórios e serviços incluídos são identificados.
A identidade do cliente, o país e os mídias do projeto são divulgados apenas com permissão.
Qualquer declaração de comissionamento, aceitação ou desempenho é respaldada por registros do projeto.
A disponibilidade de referências e o escopo de divulgação dependem dos registros verificados e da permissão do cliente.
14B CUSTOMER FEEDBACK
Customer feedback on CAT6 cable construction, equipment scope and production-line planning.
For our CAT6 project, HONGKAI explained how conductor insulation, pair-specific twisting and cabling settings relate to the agreed electrical test requirements. This made the proposed equipment scope easier to understand.
The CAT6 planning discussion covered the workshop layout, utility interfaces and separator handling where required by the cable drawing. That gave our team a clearer basis for reviewing the proposed production route.
We valued the clear distinction between a CAT6 U/UTP route and the additional overall foil and drain-wire handling for F/UTP. The proposal discussion also identified which testing and supply-scope details needed confirmation.
15 Perguntas frequentes
Precisa de uma resposta específica para o projeto? Envie a especificação do cabo e as condições da fábrica abaixo.
They share the buyer journey and core processes, but F/UTP adds overall foil, drain-wire handling and associated controls. The equipment route must match the approved cable construction.
No. A cross separator is one possible construction. Other separator designs and validated separator-free constructions exist. Confirm the cable drawing before selecting separator feed or extrusion equipment.
CAT6A is outside this template scope. Materials, shielding, pair geometry, tooling and electrical testing require a separate engineering review before any compatibility is stated.
The specified insulation, jacket compounds, processing conditions and applicable fire-test requirements must be confirmed separately. A generic PVC or LSZH option does not establish plenum suitability.
Provide the cable drawing, conductor and insulation details, separator and shielding construction, jacket/fire requirement, target output, workshop utilities and the required acceptance tests.
No. Continuity and identification are basic checks. The agreed CAT6 electrical performance tests, test method, limits, frequency range and instrument capability must be included in the acceptance plan.
The proposal should identify HONGKAI-manufactured modules, integrated specialist items and customer-supplied interfaces separately. Final test instruments and responsibilities are agreed project by project.
No fixed speed or output is promised here. Production performance is confirmed against the materials, cable construction, equipment configuration and acceptance conditions.
16 PROJECT ENQUIRY
Comece com o desenho, construção e informações de fábrica do cabo que você já possui. HONGKAI pode usar as informações enviadas para uma revisão preliminar do projeto e identificar itens que ainda requerem confirmação.
Esta solicitação suporta uma discussão técnica inicial. Não é uma cotação, garantia de desempenho, lista de equipamentos confirmada, escopo final de fornecimento, cronograma de entrega ou compromisso de aceitação.
