فرآیند تولید کابل MPO: از کابل تا مونتاژ نهایی

A buyer planning an MPO cable manufacturing process has one central decision. Can the proposed scope release the finished assembly with every channel identified and tested? That decision is broader than choosing a polishing machine.

A complete project links two systems. The GJFJV-type cable route makes and bundles the individual tight-buffered fibers. The MPO workcell then separates, orders and loads them into the ferrule. Both the base cable and the finished assembly need their own release evidence.

Verified-structure 3D reference: this 12-core GJFJV example has a bundled core. The ordered row is formed during ferrule preparation; the signed product drawing controls the saleable construction.

This distinction matters because MPO is a connector interface, not a universal cable construction. The project in this guide uses an indoor multi-core GJFJV-type tight-buffer cable as the reference input. A different launch cable, ferrule family, polarity or optical specification can change the machines, fixtures, test paths and FAT sample.

برای گردش کار سنتی کانکتور تک‌فیبر، به راهنمای تولید کابل رشته‌ای فیبر نوری. آن مسیر لیست تجهیزات این سلول کاری MPO نیست.

محدوده‌ای برای انجماد قبل از ارائه پیشنهاد برای خط کامل

Freeze the finished assembly, base-cable drawing and release evidence before choosing equipment. An “MPO line” quotation is incomplete without the cable construction, fiber count, connector interface, key orientation, polarity, polish, optical method and traceability unit. These inputs determine the cable-line configuration and the back-end fixtures.

IEC 60794-2-23:2024 addresses indoor multi-fiber cables used in MPO-terminated assemblies. IEC 61754-7-1:2014 و IEC 61754-7-2:2017 cover one-row and two-row MPO interface variants. These publications help define the relevant product and interface layers. The buyer still has to approve the cable drawing, materials, process route and acceptance limits.

In this guide, the launch product is the signed assembly used to prove the purchased route. A traveler is the linked production record that follows that assembly. Factory acceptance testing (FAT) must connect the launch product, traveler and raw result files.

Decision criterion: This guide uses a Make–Map–Prove–Trace test for quotation completeness. Make the signed base cable. Map every fixture, adapter and software path to the launch product. Prove cable release and finished-assembly release at separate gates. Trace each tested channel back to its source reel, components and process records. If any step lacks named equipment, method or retained evidence, the quoted scope is not yet complete. Approve expansion only for named future products.

GJFJV Cable Making in Two Manufacturing Phases

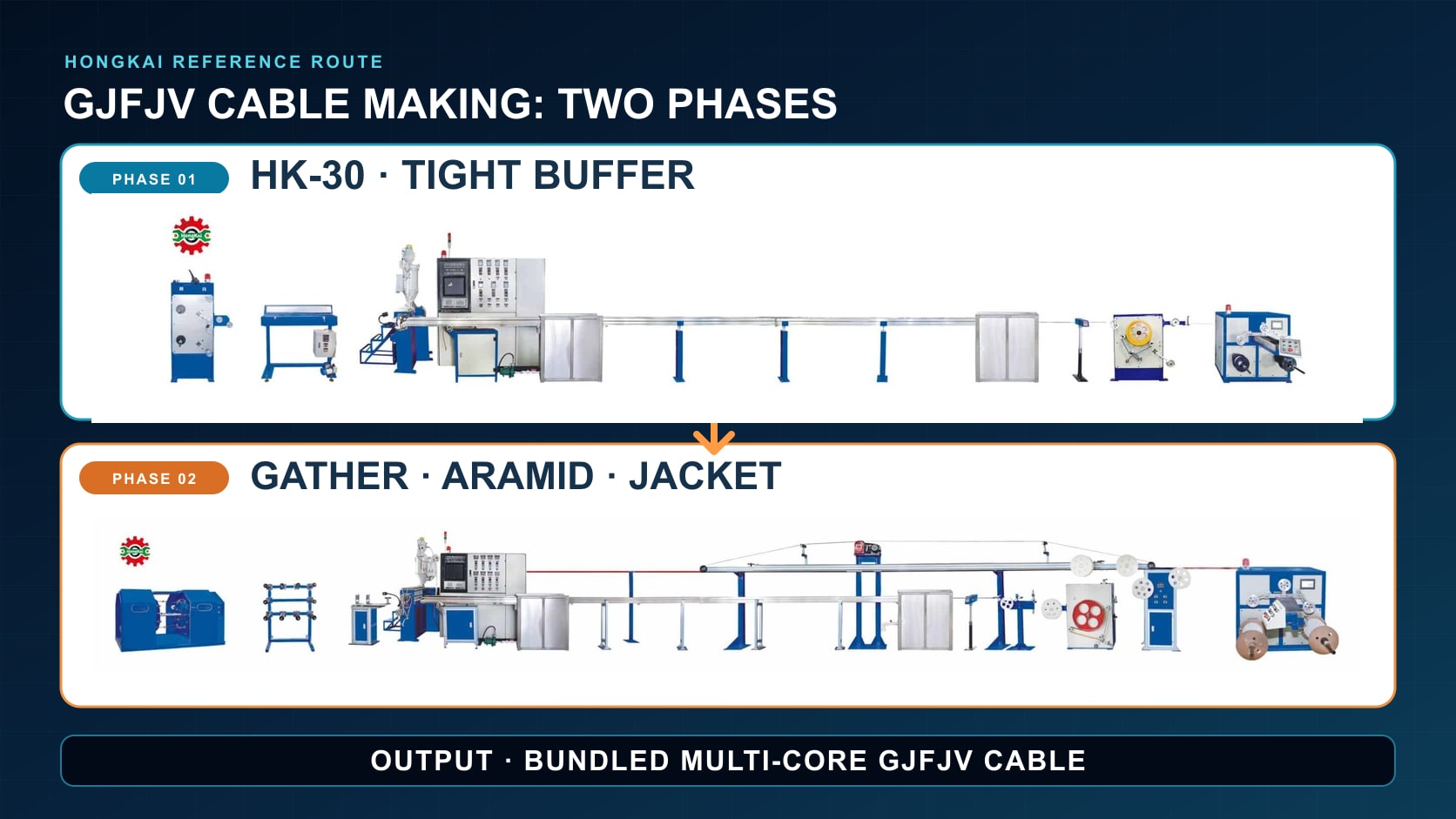

The verified HONGKAI reference has two manufacturing phases. HK-30 makes the individual tight-buffered fibers. The configured GJFJV phase gathers them, applies the aramid system and extrudes the common jacket. The quotation must state whether the gathering cage is integrated with HK-50 or supplied as a matched unit.

HONGKAI reference route: tight buffering, multi-fiber gathering, aramid application and common-jacket extrusion. The signed project controls the final station arrangement.

Four stages in the GJFJV cable route

1. Tight buffer — Protect each fiber. فیبر شناسایی‌شده را پرداخت کنید، روکش تنگ اعمال نمایید، آن را سرد کنید، ابعاد مورد نیاز را بررسی کنید و فیبر روکش‌دار شده را بپیچانید.

2. Gather fibers — Create the cable core. فیبرهای شناسایی‌شده با روکش محکم را در سیستم جمع‌آوری پیکربندی‌شده بارگذاری کنید. هستهٔ بسته‌بندی‌شده را مطابق نقشهٔ کابل شکل دهید.

3. Add the strength system — Apply aramid yarn. نخ آرامید مشخص‌شده را تحت کشش کنترل‌شده عبور دهید. الیاف و نخ را به ابزار پوشش هدایت کنید.

4. Jacket and reel — Finish the base cable. روکش مشترک را اکسترود و سپس خنک کنید. ابعاد مورد نیاز را بررسی کرده و یک ردیف تمام‌شده با قابلیت ردیابی بپیچید.

The HONGKAI صفحه خط تولید GJFJV shows the HK-30 tight-buffer phase and an HK-50 reference line. The visible functions include fiber gathering, aramid payoff, jacket extrusion, cooling, diameter measurement, capstan and take-up. This is configuration evidence, not a universal fiber count, material, speed or layout.

داده‌های مرحله کابل که نباید به مونتاژ نهایی موکول شوند

Online diameter display is useful, but one screen value is not a complete cable release. The quotation should state which data are displayed, stored or checked offline and which laboratory instruments are included.

Common mistakes: A buyer budgets only the extrusion line because it includes a diameter gauge. Optical and mechanical release tests then remain undefined. A later MPO result cannot replace the base cable’s own acceptance record.

The supplier quotation reviewed for this article contains no cable-making or cable-laboratory equipment. Those items must be added to the complete-project scope rather than inferred from the back-end equipment list.

جریان کامل تجهیزات انتهایی برای مونتاژ MPO

کابل GJFJV مجموعه‌ای از فیبرهای جداگانه با روکش محکم را به این سلول کاری وارد می‌کند. ردیف خطی تنها در حین مونتاژ کانکتور تشکیل می‌شود. یک امضای channel map—طرح موقعیت به موقعیت برای هر دو انتهای کانکتور— ترتیب و قطبیت فیبر را کنترل می‌کند.

The supplier quotation identifies equipment for array preparation, adhesive handling, cure, polish, inspection and test. It does not establish the production sequence or process settings. The signed bill of materials, connector instruction and release plan must do that.

The evidence boundary is explicit. The public HONGKAI GJFJV page supports cable-line functions. The supplied MPO catalog and quotation support equipment categories and source geometry. The cited IEC publications support interface and test-method layers. None of these sources establishes a universal recipe, throughput, acceptance limit, certification or customer result. The source-backed 3D images preserve the catalog structures while supplier brands, model text, prices and commercial terms remain excluded.

چهار مرحله از انتهای کابل تا مونتاژ آزادشده

1. آماده‌سازی و شناسایی — هر فیبر را بیرون بکشید و مرتب کنید. انتهای کابل را بدون از دست دادن هویت فیبر باز کنید. هر فیبر را مطابق نقشهٔ کانال مشخص‌شده چینش کنید.

2. بارگذاری و تثبیت — از چسب و مسیر فِرول واجد شرایط استفاده کنید. چسب مشخص‌شده را آماده کنید. فیبرها و فِرول را طبق توالی تأییدشده‌ی مخصوص محصول بارگذاری نمایید.

3. فِرول را تمام کنید — خشک کنید، آماده کنید، پولیش دهید و بازرسی کنید. فِرول را عمل‌آوری و آماده کنید، سپس پولیش چندمرحله‌ای را انجام دهید. قطعات سخت‌افزاری را در نقطه‌ای که توسط کانکتور تعیین شده است مونتاژ کرده و سطح انتهایی تمیزشده را بازرسی نمایید.

4. تأیید و انتشار — هندسه، نقشه‌برداری و اپتیک را تأیید کنید. در صورت نیاز، هندسه را اندازه‌گیری کنید. قبل از انتشار بسته سوابق مرتبط، نقشه کانال و نتایج نوری را تأیید نمایید.

برای پروژهٔ راه‌اندازی، هر مورد تجهیزات به یکی از سه برچسب حوزه نگاشته می‌شود. مطلوب به معنای ابزارهای مورد نیاز برای این مسیر راه‌اندازی، نه برای هر طراحی MPO است. Conditional تجهیزات تنها زمانی وارد می‌شوند که فرآیند امضا شده الزام آن را داشته باشد.

Rework equipment stays outside normal production unless an authorized instruction allows its use. This project-specific mapping prevents optional or rework tools from becoming a false universal line. During FAT, run each applicable item with the launch product and keep the device-specific proof named below.

آماده‌سازی و شناسایی فیبرها

لیست نقل‌قول از آماده‌سازی آرایه شروع می‌شود. یک سلول کاری کامل همچنین به اندازه‌گیری و برش کابل، برداشتن روکش، آماده‌سازی آرامید و هرگونه بارگذاری پیش‌ازکار قطعات مورد نیاز نیز نیاز دارد.

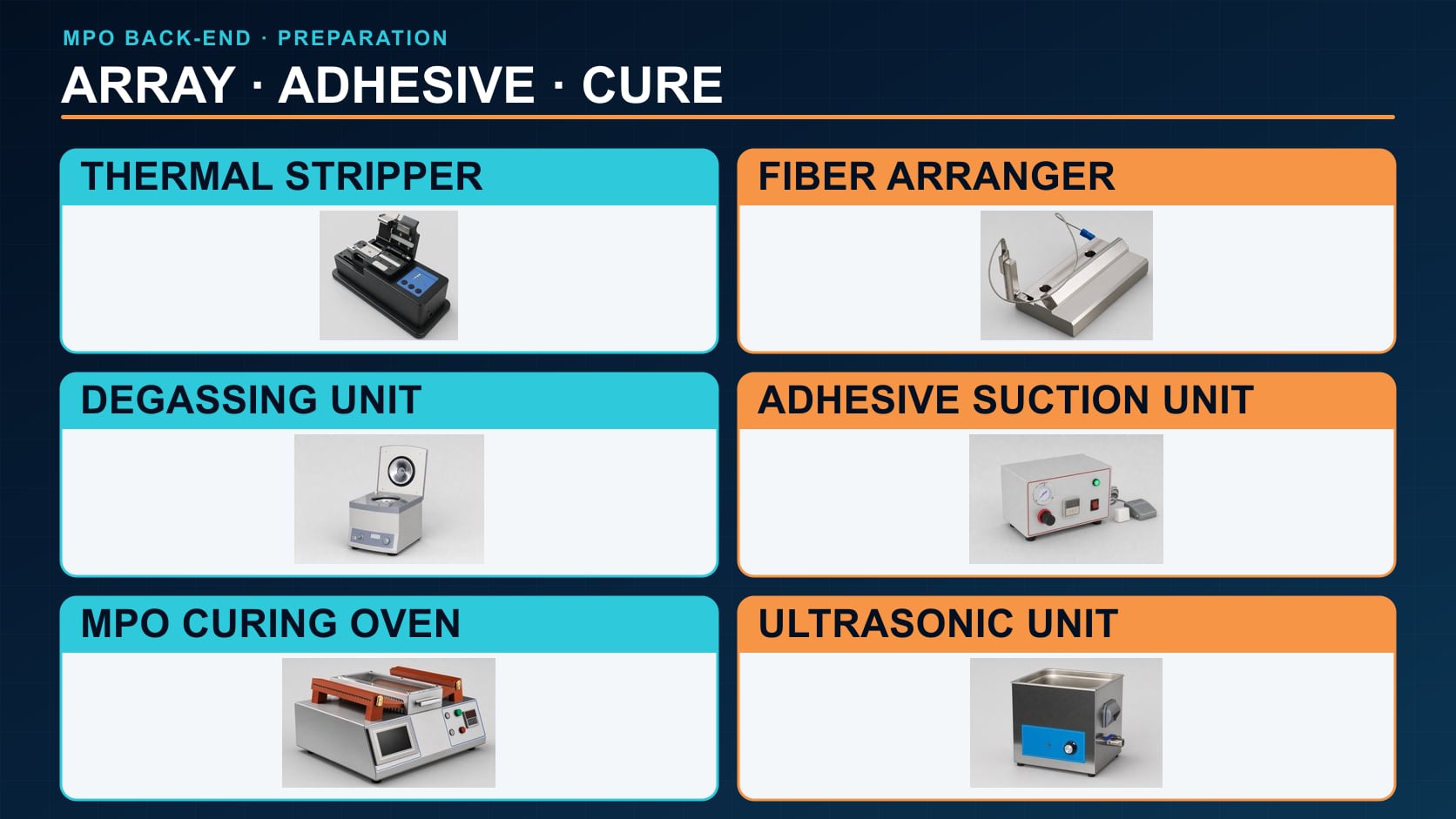

Supplier-quoted, source-backed 3D reference: stripping, array handling, adhesive, cure and ultrasonic equipment. Branding and model text are removed.

• آماده‌سازی انتهای کابل. This required operation measures, cuts and opens the cable, prepares the aramid and preloads connector parts. It is absent from the quoted list. Verify the cable identity, dimensions, orientation, preload order and prepared end.

• stripper حرارتی فیبر MPO. This conditional tool exposes the specified bare-fiber length. Use it only with a compatible fiber and coating. Keep the setting, strip length and damage check from the actual cable.

• مرتب‌کننده آرایه فیبر برهنه. This required device places the separated fibers in one linear order. It follows the channel map; it does not create polarity. Keep a position-by-position check or identified array image.

• گیره‌های نگهدارنده آرایه فیبر. These required clamps keep the verified order stable during loading. Confirm the fiber count, pitch and material match. Keep the fixture ID and post-clamp inspection.

معیار تصمیم‌گیری: قرقره کابل، طول برش‌خورده، هویت فیبرها، جهت‌گیری انتهایی و نقشه کانال باید قبل از بارگذاری چسب، یک مسافر مشترک داشته باشند.

چسب را آماده کرده و فِرول را بارگذاری کنید

• واحد خلأ زدایی چسب به روش سانتریفیوژ. This conditional unit prepares a controlled adhesive batch when the material instruction requires it. Link the adhesive name, lot, usable-life status, quantity and cycle to the loaded ferrules.

• واحد مکش چسب فِرول MPO. The quotation identifies this conditional equipment category; it does not establish a universal ferrule-filling route or acceptance condition. Use it only when the signed connector and material instruction specifies it. Keep the equipment ID, component and material lots, settings and the process verification required by that instruction.

• عملیات بارگذاری فِرول. این مرحلهٔ ضروری، فیبرهای سفارش‌داده‌شده را در فِرول قرار می‌دهد. لیست هیچ بارگذار جداگانه‌ای با نیروی محرکه نام نمی‌برد. شمارهٔ لات فِرول، جهت‌گیری و بررسی آرایهٔ بارگذاری‌شده را حفظ کنید.

• چسب‌ها و مایعات فرآیندی. این‌ها مواد مشخص‌شده هستند، نه یک دستورالعمل تعریف‌شده در کاتالوگ. هویت، شماره سری، ماندگاری، نحوه آماده‌سازی و زمان کار با آن‌ها را کنترل کنید.

دستورالعمل کار باید توالی بارگذاری چسب و الیاف را مشخص کند. قیمت‌های تأمین‌کننده، جمع کل، جزئیات تماس و شرایط تجاری منتشر نمی‌شوند.

فِرول را پخته کنید و قطعات سخت‌افزاری کانکتور را مونتاژ نمایید

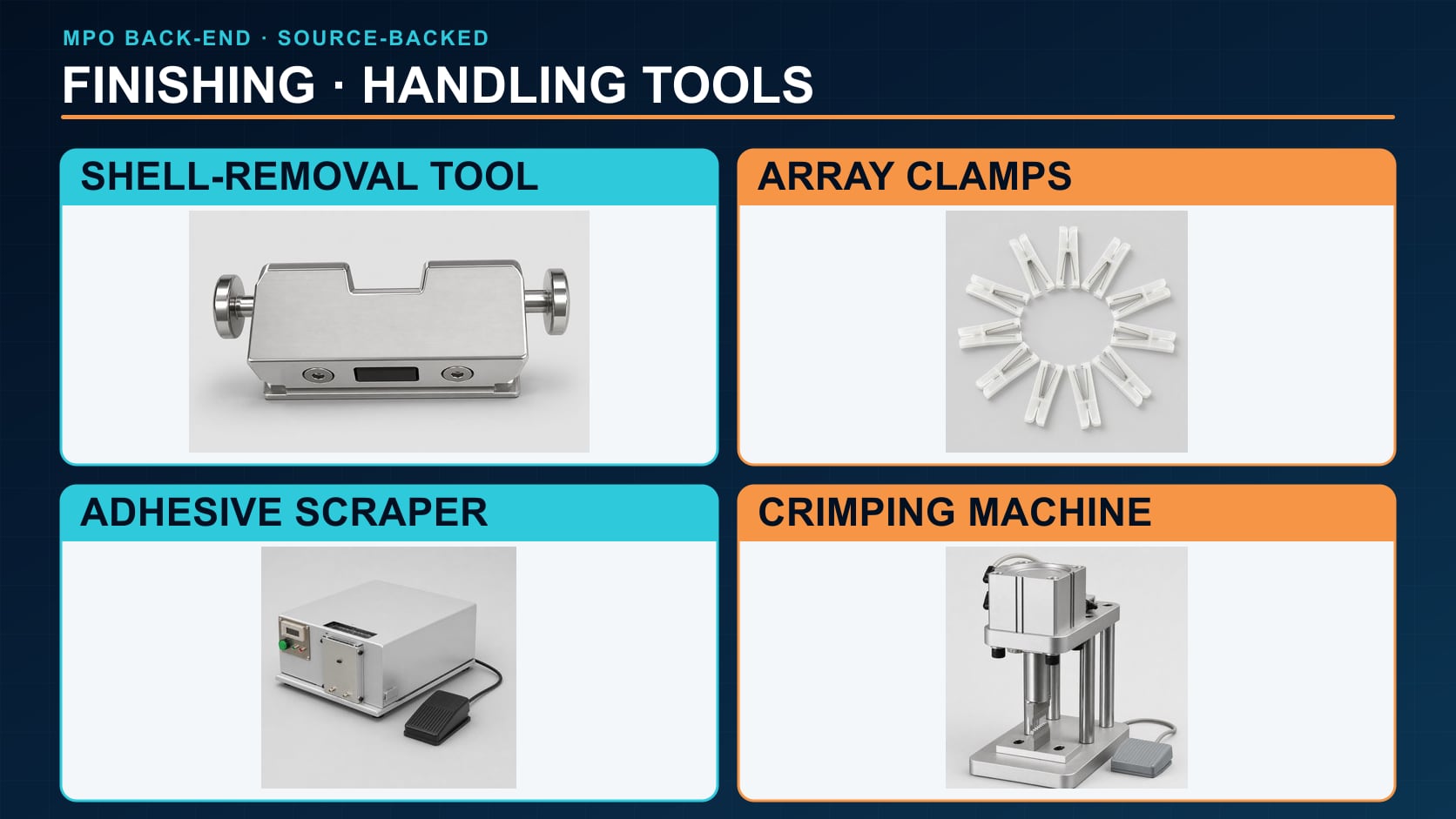

Supplier-quoted, source-backed 3D reference: shell removal, array holding, adhesive scraping and crimping. Branding and model text are removed.

• کوره عمل‌آوری MPO. This required station cures the loaded ferrule in a compatible holder. Keep the adhesive batch, recipe, holder, load, time-temperature evidence and post-cure check. Two quoted ovens do not prove capacity or required redundancy.

• دستگاه حذف چسب یا کندکاری. This conditional machine removes the specified cured material. Define its target, removal boundary and normal or rework status. Keep actual-ferrule before-and-after images and the damage check.

• آماده‌سازی الیاف بیرون‌زده و چسب خشک‌شده. این مرحلهٔ ضروری، فِرول سخت‌شده را برای پولیش آماده می‌کند. فرآیند کانکتور باید روش مجاز را مشخص کند. نسخهٔ آن، هویت فِرول و بررسی آماده‌سازی را حفظ کنید.

• دستگاه پرس کریمپ اتصالات پنوماتیک. This conditional press assembles compatible hardware or strength-member parts at the connector-defined stage. Prove the jaw and tooling with the actual housing and aramid setup. Keep the tooling ID and assembly inspection.

• ابزار برداشتن پوسته کانکتور. This is a rework tool unless the connector instruction states otherwise. Define its permitted use, housing match and rework limit. Repeat the required inspection, polarity and optical checks after reassembly.

• واحد فرآیند اولتراسونیک. This unit remains conditional because its object, liquid, timing and material compatibility are not yet defined. If selected, keep those inputs, cycle settings and before-and-after inspection.

پولیش کردن فِرول MPO انتخاب‌شده

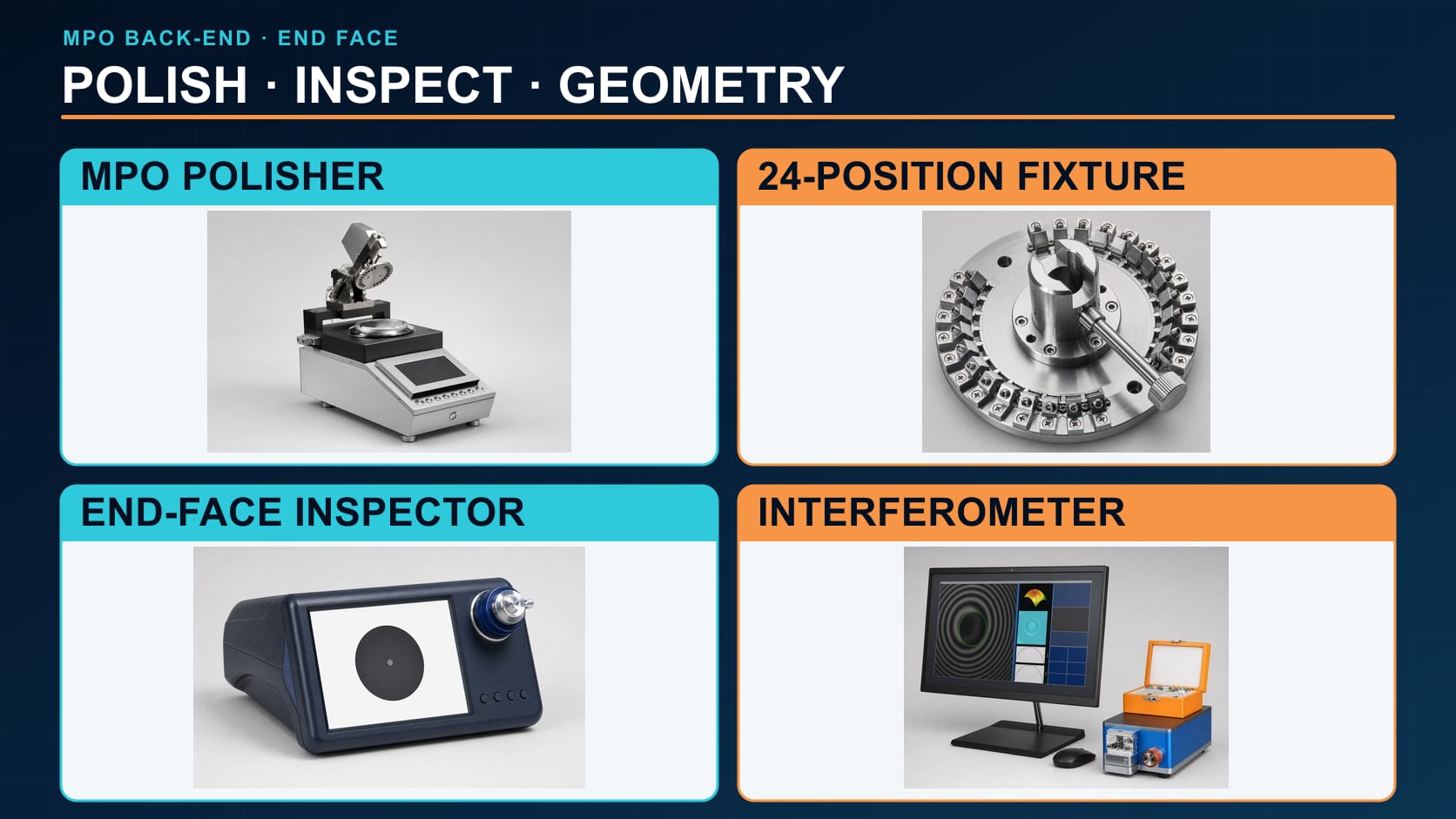

Supplier-quoted, source-backed 3D reference: MPO polishing, full-array inspection and rectangular-ferrule geometry measurement.

• دستگاه پولیش MPO. This required machine runs the multi-stage surface-finishing route. The recipe defines load, time, fixture, cleaning and allowed rework. Keep the machine, program, recipe and rework history.

• 24-position UPC and APC fixtures. Select the fixture that matches each purchased polish. “24-position” is fixture capacity, not fiber count or guaranteed throughput. Keep the fixture ID and result for every loaded position.

• پدها، فیلم‌ها، پارچه‌ها و مایعات. این مصرفی‌ها به‌عنوان یک دستورالعمل هماهنگ کار می‌کنند. فهرست به‌تنهایی ترتیب، عمر یا سازگاری آن‌ها را مشخص نمی‌کند. هویت مواد، شماره‌های لات، وضعیت استفاده و نسخه دستورالعمل را حفظ کنید.

Clean, inspect and measure the ferrule

• سیستم بازرسی سطح انتهایی MPO. This required gate evaluates the rectangular contact area and every fiber position with a qualified MPO adapter. Keep the image, adapter, method, criteria revision and clean-reinspect-disposition chain. It does not replace geometry or optical testing.

• اینترفرومتر هندسه فرول MPO. This conditional instrument measures specified rectangular-ferrule geometry. The control plan decides full inspection or sampling. Keep the reference state, adapter, raw report, repeatability evidence and product limits.

IEC 61300-3-35:2022 covers visual inspection and classification for contamination, scratches and defects. It includes the complete contact surface of rectangular ferrules and separates visual inspection from other measurements. When geometry evidence is required, IEC 61300-3-30:2026 اندازه‌گیری ویژگی‌های مشخص انتهای صورت را برای فرول‌های چندفیبری مستطیلی قابل اجرا توصیف می‌کند.

تأیید نقشه‌برداری کانال و عملکرد نوری

Supplier-quoted, source-backed 3D reference: end-face, geometry, polarity and multi-channel optical test equipment.

• تستر پلاریته یا توالی فیبر MPO. This required station compares both connector ends with the signed map. It detects an error; it does not define or correct the map. Challenge the actual gender and key orientation, then save every channel result.

• سیستم تست نوری MPO چندحالته. This required station measures the specified channels of the reference multimode assembly. Confirm the wavelengths, metrics, method, directions and limits. Keep the tester, adapters, reference cords, calibration state, setup and raw values. Scope single-mode or return-loss needs separately.

How to verify: Follow one identified launch assembly through the complete route. Retrieve its cable-reel data, array map, material and cure lots, tooling, rework history, inspection images and required test files. Machine operation alone is not proof that the connected process can release the product.

مدارک آزادسازی برای کابل و مجموعه‌های نهایی MPO

No single pass/fail number covers every failure layer. The base cable needs release evidence before connectorization. The finished assembly then needs channel-specific inspection, mapping and optical results.

These gates answer different questions. A clean end-face image does not prove geometry, polarity or optical performance. An optical pass does not replace the cable-stage record.

IEC 61300-3-4:2023 describes attenuation-measurement methods for optical components. The buyer must still select the method, source conditions, reference arrangement, wavelengths, directions, limits and sampling. If return loss is required, name the equipment and method explicitly; “MPO tester” is not enough.

Pitfalls: Test software uses different channel numbers from the assembly drawing. Rework overwrites the failed result. Master cords or adapters lack identities. Cable and connector records cannot be joined under one assembly ID.

هیچ شواهدی وجود ندارد که یک عیب را به‌صورت جهانی “رایج‌ترین” بنامد. در هر لایه خرابی، یک دروازه تشخیص قرار دهید و سوابق مرتبط را حفظ کنید.

محصول راه‌اندازی FAT و بسته سوابق

Use the signed launch product for FAT, not a convenient demonstration sample. A 12-core GJFJV-to-MPO trunk is representative only after its cable drawing, ferrule, key orientation, polarity, polish and optical plan are signed. Demonstrate the purchased cable and back-end route under the same traceability identity.

مدارک درخواستی: بسته داده‌ها باید یک کانال نهایی را به سوکت، فِرول، چسب، طول کابل آماده‌شده، ردیف منبع و سوابق تولید کابل مرتبط کند.

Back-end inspection and test equipment are essential parts of the complete-project FAT. One successful run approves only the documented product, tooling and method range. Expansion needs a written compatibility or requalification decision.

پیتر او reviewed the project scope used in this article. His input was specific: treat cable-stage results and finished-assembly results as separate acceptance layers. Include the applicable back-end inspection and test route in FAT. These boundaries apply to the signed launch product; they are not a universal MPO recipe.

HONGKAI مرز مسئولیت پروژه کامل

HONGKAI insight: HONGKAI can contract the integrated scope. HONGKAI engineers the GJFJV cable-making route and coordinates verified specialist MPO assembly, inspection and test stations. The signed responsibility matrix, launch product and FAT plan—not the catalog or quotation alone—control the final equipment list and delivery scope.

What to ask: Require one responsibility matrix rather than separate supplier promises. Public equipment images are presentation references; the signed list, drawings and FAT machines control delivery.

بررسی‌نامه:

• ☐ The cable line and laboratory plan match the signed GJFJV construction

• ☐ هر ماشین و فیکسچر بک‌اند به فرآیند کانکتور راه‌اندازی مرتبط است

• ☐ ترتیب آرایه و قطبیت نهایی از همان نقشه کانال علامت‌دار استفاده می‌کنند

• ☐ Visual, geometry and optical gates have separate acceptance evidence

• ☐ سوابق کابل و مونتاژ یک زنجیره ردیابی مشترک را به اشتراک می‌گذارند

• ☐ Responsibilities are named, and FAT retains raw data instead of pass labels

A complete line is not complete just because every machine is present. It becomes complete when one approved product moves from verified cable inputs to release with linked process and test evidence.
