PRODUCTION ROUTE PREVIEW
최종 단계 참조
01
선택된 생산 라인
ADSS 케이블 생산 라인
이 생산 경로는 무엇을 생산합니까? 이 참조 솔루션은 ADSS 모든 비금속 자립 케이블을 위한 네 단계 경로를 따릅니다. HK-235은 색상 처리된 섬유를 준비하고, HK-50는 젤 채워진 PBT 느슨한 튜브를 성형하며, HK-SZ는 중심 FRP 주변에 케이블 코어를 래핑하고, HK-90은 아라미드 실, 리프코드 및 PE 외피를 적용합니다. 최종 구조 및 장비 범위는 승인된 케이블 도면을 따릅니다.
- 생산 루트
- HK-235 → HK-50 → HK-SZ → HK-90
- 제어 방식
- 각 생산 단계에 대한 조정된 제어 시스템 검토
- 주요 공정
- 섬유 코팅 · PBT 느슨한 튜브 압출 · SZ 래핑 · 아라미드 보강 및 PE 외피
- 적합한 케이블 범위
- ADSS 래핑된 느슨한 튜브 공중 케이블 · 모든 비금속 구조 · 프로젝트별 최종 설계 확인
02 ADSS 케이블 구조
ADSS 케이블을 내부에서 외부로 읽으세요.

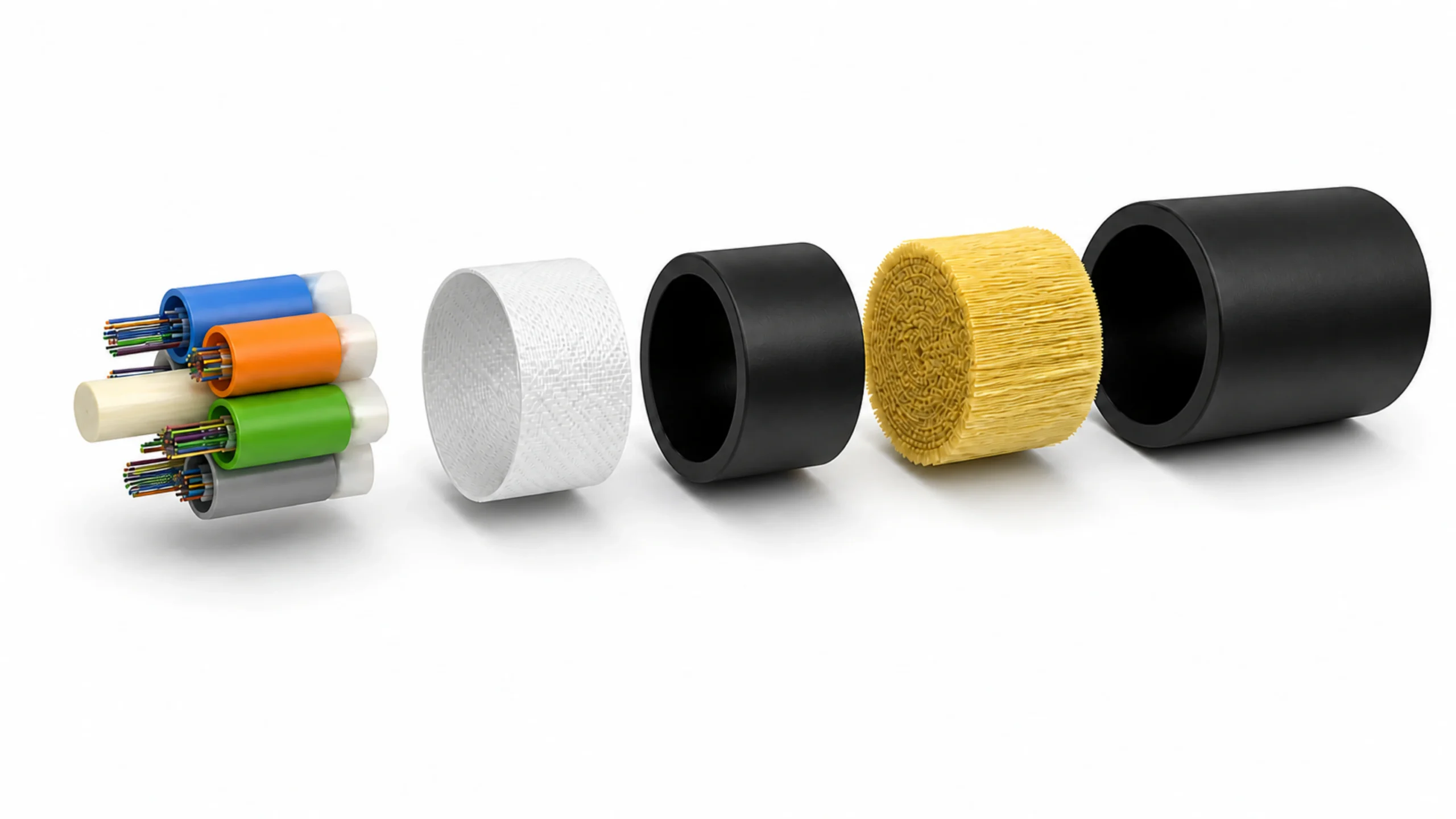

4K 폭발도를 열고 재료 층을 선택하여 해당 층이 형성되거나 완성된 모든 비금속 케이블에 통합되는 생산 단계를 확인하세요.
01
조립된 참조
구조-공정 경로
네 단계가 참조 ADSS 케이블을 형성합니다.
위쪽 레이어를 선택하여 준비, 형성 또는 통합하는 단계를 강조 표시하세요.
ⓘ
참조 경계: 이 생성된 폭발 렌더는 계층 관계를 설명할 뿐, 최종 제조 도면은 아닙니다. 리프코드는 8-계층 엔지니어링 인덱스에 포함되어 있지만, 이 렌더에서는 신뢰할 수 있게 구분되지 않습니다. 승인된 케이블 도면을 확인하여 그 위치, 재질 및 모든 치수를 확인하십시오.
03 참조 구성
선택한 케이블 계층의 생산 구성 검토.
The cable-layer choice from Section 02 is carried here. Review its mapped production stage, then inspect the complete four-stage ADSS reference route. For loose-tube equipment and reel-change options, explore the 느슨한 튜브 생산 라인.
케이블 구조에서 이전
케이블 계층이 선택되지 않았습니다
위의 케이블 구조에서 시작하거나 아래의 전체 참조 경로를 검토하세요.
케이블 층을 선택하세요

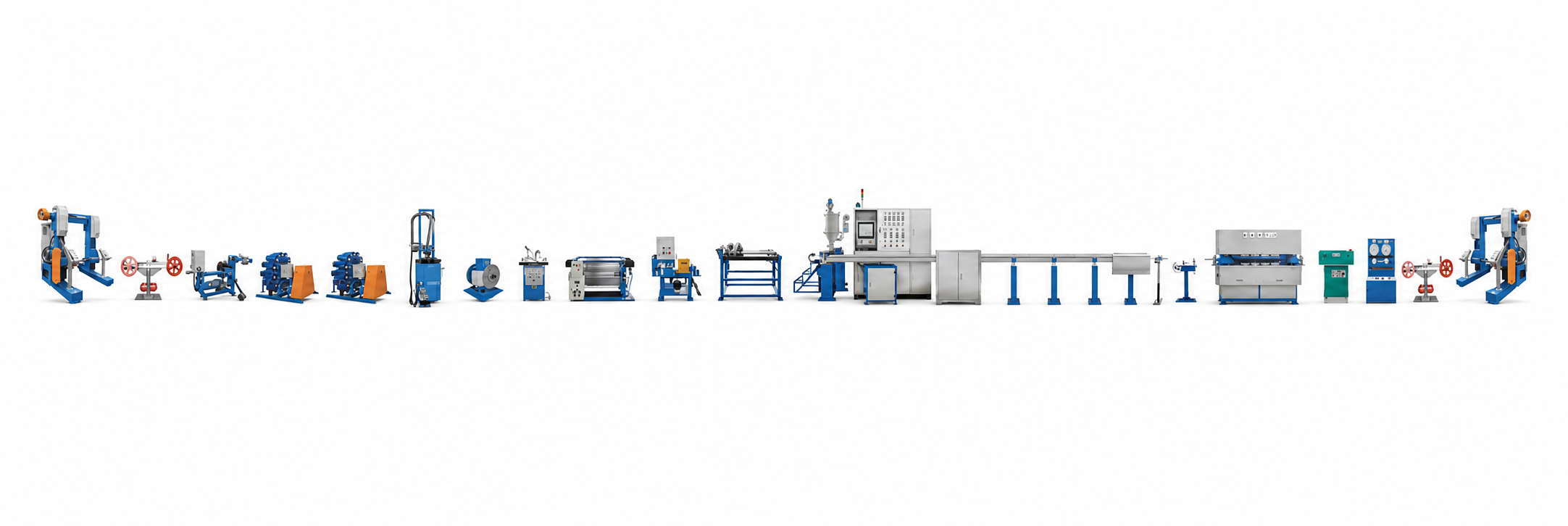

제조 라인 참조 이미지
참조 이미지 · 프로젝트별 배치
선택된 공정 이미지
광섬유 코팅 및 재감기
HK-235
광섬유 코팅 및 재감기
루즈튜브 압출 전에 광섬유를 준비하고 식별하세요.
- 입력
- 구매자 확인된 광섬유
- 출력
- 색상 처리 및 재감기된 광섬유
- 경로 위치
- 공정 01 · 루즈튜브 형성 전단계
참조 공정 단계
색상이 있는 광섬유 준비
루즈튜브 공정을 위한 승인된 광섬유 입력을 준비하세요.
광섬유 준비
이 단계는 루즈튜브 형성 전의 참조 코팅 및 재감기 기능을 포함합니다.
섬유 사양 및 처리 형식
프로젝트 요구사항에서 섬유 유형, 색상 순서, 수량 및 릴 형식을 확인하세요.
06
참조 및 검증
사용 가능한 ADSS 참조 사례를 검토하고 아직 확인이 필요한 사항을 파악하세요.
이 이미지는 현재 ADSS 경로에 매핑된 HK-235, HK-50, HK-SZ 및 HK-90 단계를 보여줍니다. 이는 최종 장비 목록, 공장 배치, 성능 약속 또는 수락 기록이 아닌 참조용 시각 자료입니다.
섹션 05 컨텍스트 이어짐
HK-235 섬유 준비 → HK-50 루즈 튜브 → HK-SZ 코어 끈질기기 → HK-90 보강 및 외피
0 주제 이어짐
아직 계획 주제가 선택되지 않았습니다. 검토 우선순위를 추가하려면 섹션 05로 돌아가세요.
참조 가능
HK-235 섬유 준비 참조
루즈튜브 압출 전에 색상 광섬유를 준비하기 위한 참조 장비입니다. 최종 섬유 수, 유닛 수, 페이오프 인터페이스 및 운영 요구사항은 프로젝트별로 다릅니다.
These production-stage images illustrate the current four-stage planning direction only. Final equipment quantity, sequence, dimensions, supply, performance and acceptance are defined only by the mutually approved technical agreement.
08
투자 문의
광섬유 케이블 생산 투자를 계획하세요.
목표 케이블 패밀리, 계획 용량, 공장 조건 및 현재 프로젝트 단계를 공유하세요. HONGKAI은 프로젝트별 제안서를 준비하기 전에 공정 경로, 장비 범위, 시스템 인터페이스 및 열려 있는 기술 항목을 검토합니다.
현재 페이지 컨텍스트
ADSS 뭉친 튜브 공중 케이블 · HK-235 → HK-50 → HK-SZ → HK-90 참조 경로
이 컨텍스트는 문의의 참조로 제공되며, 최종 생산 경로 또는 장비 구성이 확정되었음을 의미하지 않습니다.
계획 입력은 열려 있습니다 · 진행된 지원 단계 없음
HONGKAI이 검토하는 내용
- 목표 제품 계획
- 케이블 패밀리, 구조, 섬유 수 및 재료 요구 사항
- 공정 경로
- 시작 재료, 필요한 공정 및 장비 인터페이스
- 생산 능력 목표
- 제품 혼합, 예상 출력 및 목표 라인 속도
- 공장 조건
- 사용 가능한 공간, 유틸리티, 기존 장비 및 테스트 요구사항
- 프로젝트 단계
- 계획, 예산 수립, 공장 준비 또는 생산 확장
- 검토 상태
- 초기 평가 · 기술 확인 필요
준비할 사항 · 6 항목
- 대상 케이블 유형, 참조 샘플 또는 사용 가능한 도면
- 섬유 수, 케이블 구조 및 재료 요구사항
- 시작 재료 및 필요한 생산 공정
- 목표 출력, 제품 혼합 또는 예상 라인 속도
- 기존 장비, 리ール 크기 및 사용 가능한 공장 레이아웃
- 유틸리티, 테스트 요구사항 및 계획된 프로젝트 일정
완전한 사양이 아직 없나요? 목표 제품과 현재 가정을 공유해 주십시오. 확인되지 않은 항목은 “확인 예정”으로 유지할 수 있습니다.
여기서 제출된 정보는 초기 기술 검토를 지원합니다. 최종 장비 구성, 성능, 가격, 납기 일정 및 공급 범위는 승인된 제안서 또는 계약서에서만 확인됩니다.
투자 프로젝트 개요
광섬유 케이블 생산 프로젝트 개요
계획 중인 케이블 제품, 목표 생산 능력 및 현재 투자 단계를 알려주세요. 부분적인 정보도 환영하며, 사용 가능한 경우 케이블 도면을 업로드할 수 있습니다.
