Pratinjau struktur kabel
Reference cable
Referensi struktur. Desain akhir masih menunggu.
Struktur kabel di bawah ini
Tinjau bahan dan konstruksi
01
Solusi kabel yang dipilih
Lini Produksi Kabel Bangunan
Apa itu lini produksi kabel bangunan? It turns prepared solid or stranded conductors into insulated building wire. Form strands first when needed, then extrude the insulation, cool and dry the wire, inspect it and wind or coil it to the agreed format.
- Cable designation
- BV / BVR / H07V
- Bahan konduktor
- Referensi tembaga · material akhir perlu dikonfirmasi
- Rute konduktor
- Buatlah untai terlebih dahulu—atau mulai dengan konduktor yang telah disiapkan
- Final configuration
- Dikonfirmasi terhadap desain kabel yang telah disetujui
Referensi struktur. Desain akhir masih menunggu.
Struktur kabel di bawah ini
Tinjau bahan dan konstruksi
02 Cable definition
Tentukan Kabel Bangunan Sebelum Memilih Peralatan
The image is a construction reference only. Equipment selection starts by confirming whether the conductor is solid or made from multiple wires, then defining its component-wire and finished-conductor dimensions.
Input yang diketahui dan konfirmasi terbuka
- Kelompok kabel
- Kabel Bangunan
- Reference designations
- BV / BVR / H07V untuk tinjauan proyek; penunjukan dan lingkup akhir akan dikonfirmasi
- Bahan konduktor
- Tembaga dalam referensi ini; bahan konduktor alternatif memerlukan tinjauan terpisah
- Konstruksi konduktor
- Padat, berpilin, atau berpilin halus / fleksibel · Perlu dikonfirmasi
- Individual wire diameter
- To be confirmed for a multi-wire conductor
- Number of wires / strands
- To be confirmed for each conductor
- Finished bare-conductor diameter
- To be confirmed before insulation extrusion
- Nominal conductor cross-section
- Untuk dikonfirmasi
- Finished-product core count
- Single insulated core in this example. Strand count inside its conductor is a separate input.
- Isolasi primer
- PVC single-layer example; final compound and grade to confirm
- Insulation thickness / finished diameter
- Target and tolerance To be confirmed
- Rated voltage / final designation
- Untuk dikonfirmasi
- Output / kapasitas target
- Untuk dikonfirmasi
- Dasar penerimaan
- Untuk dikonfirmasi
Strand count is not the number of insulated cable cores.
Specify the conductor as n × d mm: n is the number of individual wires and d is each wire’s diameter. Also confirm the finished bare-conductor diameter and nominal cross-section. Form the strands before insulation, or start with an approved ready-stranded conductor.
03 Rute proses awal
Sesuaikan Rute dengan Konstruksi Konduktor
This route illustrates single-core, thermoplastic-insulated building wire. Start with the actual incoming conductor: individual wires need forming; prepared solid or ready-stranded conductors enter the insulation extrusion stage.
Siapkan kabel komponen sesuai kebutuhan → Bunch/strand → Isolasi → Dinginkan/keringkan → Periksa → Gulung
Coiling and packing follow the sales format. Drawing and annealing are not repeated if the supplied wire already meets the approved inputs.
Proses tipikal / bukan tata letak tetap
Read the order, not a fixed machine spacing: conductor forming precedes insulation. Spark testing follows surface drying. A diameter gauge may be used before and/or after cooling; the capstan may sit within the cooling system. Marking, striping, preheating and accumulators are added where the cable and line design require them.
Stage 02 / Required when forming strands
Bunching / Stranding
Form the specified number of individual wires into one bare conductor using the approved bunching or stranding method. This is conductor forming, not the cabling of separately insulated cores. Skip this operation if a suitable ready-stranded conductor is purchased.
- Input
- Jumlah kawat (n) × diameter kawat individual (d), material, dan gulungan masuk
- Output
- Satu konduktor telanjang berpilin pada kemasan antara yang disepakati
- Sumber peralatan
- Peralatan, metode, dan sumber spesialis yang didefinisikan dalam proposal
- Confirm
- Jumlah untaian, diameter kawat, panjang/arah pilinan, tegangan, diameter konduktor telanjang jadi, dan resistansi konduktor
04 Peralatan berdasarkan tahap yang dibutuhkan
Review the Equipment Categories for This Route
Review each machine’s actual function, then confirm its model and interfaces. These are 3D category references—not an automatic equipment configuration or a claim that one machine performs every downstream operation.
3D equipment reference · final model and configuration to confirm
01 / Upstream / as required
Drawing & Annealing
Reduce incoming copper rod or wire to the component-wire diameter. Include annealing where required to achieve the specified conductor condition; purchased wire may already meet these inputs.
Penggambaran dan anil adalah fungsi yang berbeda. Konfirmasi apakah mesin anil terintegrasi atau terpisah; gambar yang digunakan kembali ini hanya mengidentifikasi kategori peralatan penggambaran.
05 Manufaktur dan integrasi
Jaga Setiap Sumber dan Tanggung Jawab Peralatan Tetap Eksplisit
Proyek lini produksi terkoordinasi tidak berarti satu pabrik memproduksi setiap mesin. Setiap sumber dan antarmuka didefinisikan dalam proposal yang telah disetujui.
Building Wire, one coordinated project interface
Cakupan yang ditentukan dalam proposal
Equipment source, contracting entity, integration boundary and service responsibility stay item-specific.
Diproduksi oleh HONGKAI
Building-wire insulation extrusion equipment only where identified in the confirmed proposal.
- Insulation extrusion equipment identified in the proposal
- Ruang lingkup perakitan mekanis dan kontrol kelistrikan hanya sebagaimana didefinisikan untuk setiap item yang diidentifikasi
- Inspeksi atau pengujian pabrik hanya di tempat yang dinyatakan dalam proposal yang telah disetujui
Diintegrasikan dari Produsen Spesialis
Drawing or annealing if incoming copper wire needs preparation; bunching or stranding when the multi-wire conductor is made in your factory. Purchased prepared conductors can bypass these operations.
- Peralatan penggulungan/penganyaman yang disesuaikan dengan diameter kawat individual, jumlah anyaman, dan diameter konduktor jadi
- Peralatan drawing/annealing hanya digunakan jika diperlukan oleh kawat masuk yang telah dikonfirmasi
- Project-specific interfaces and coordination
- Sumber dan batas kontraktual yang dinyatakan dalam proposal
Peralatan Pendukung dan Antarmuka Proyek

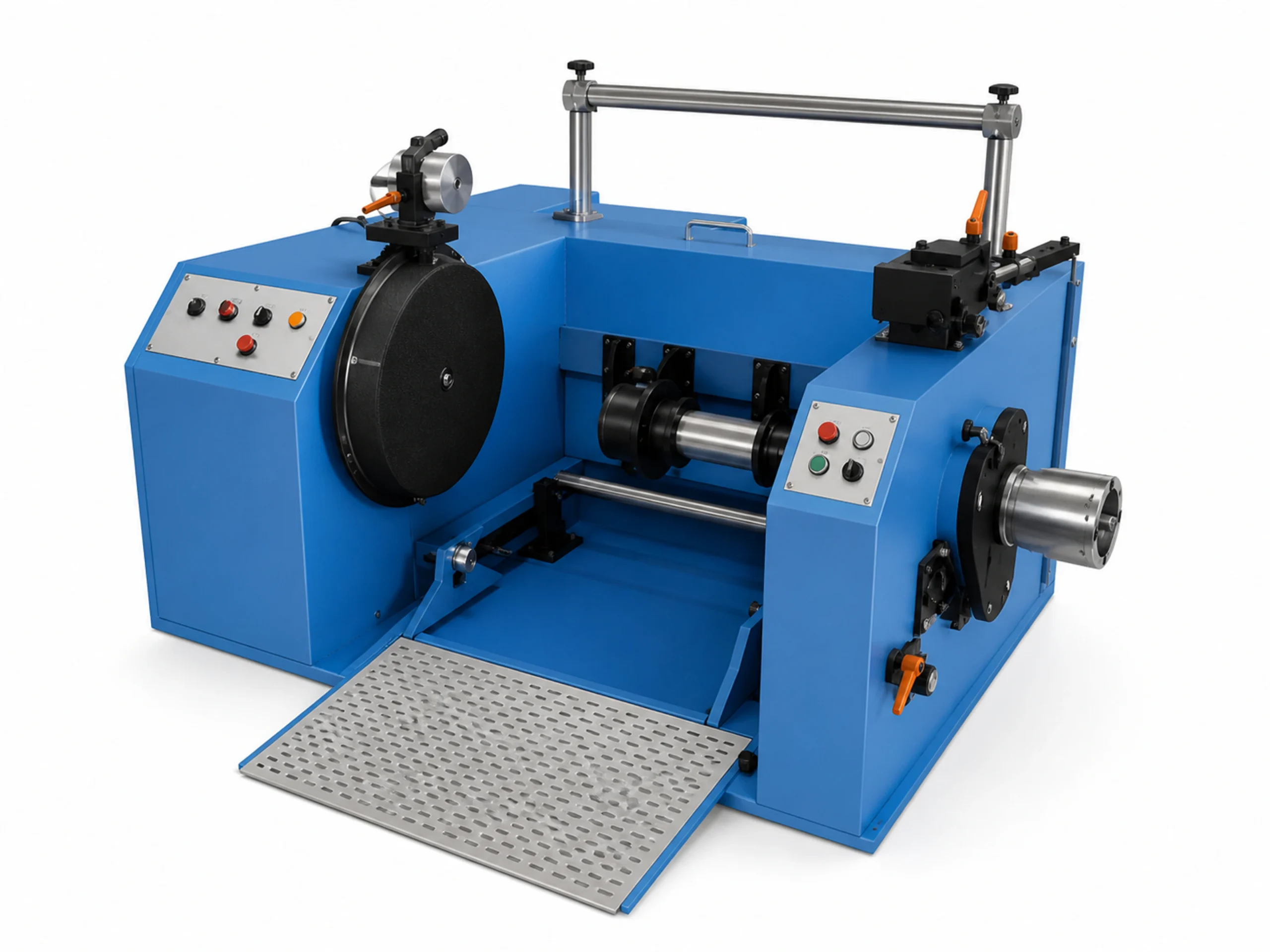

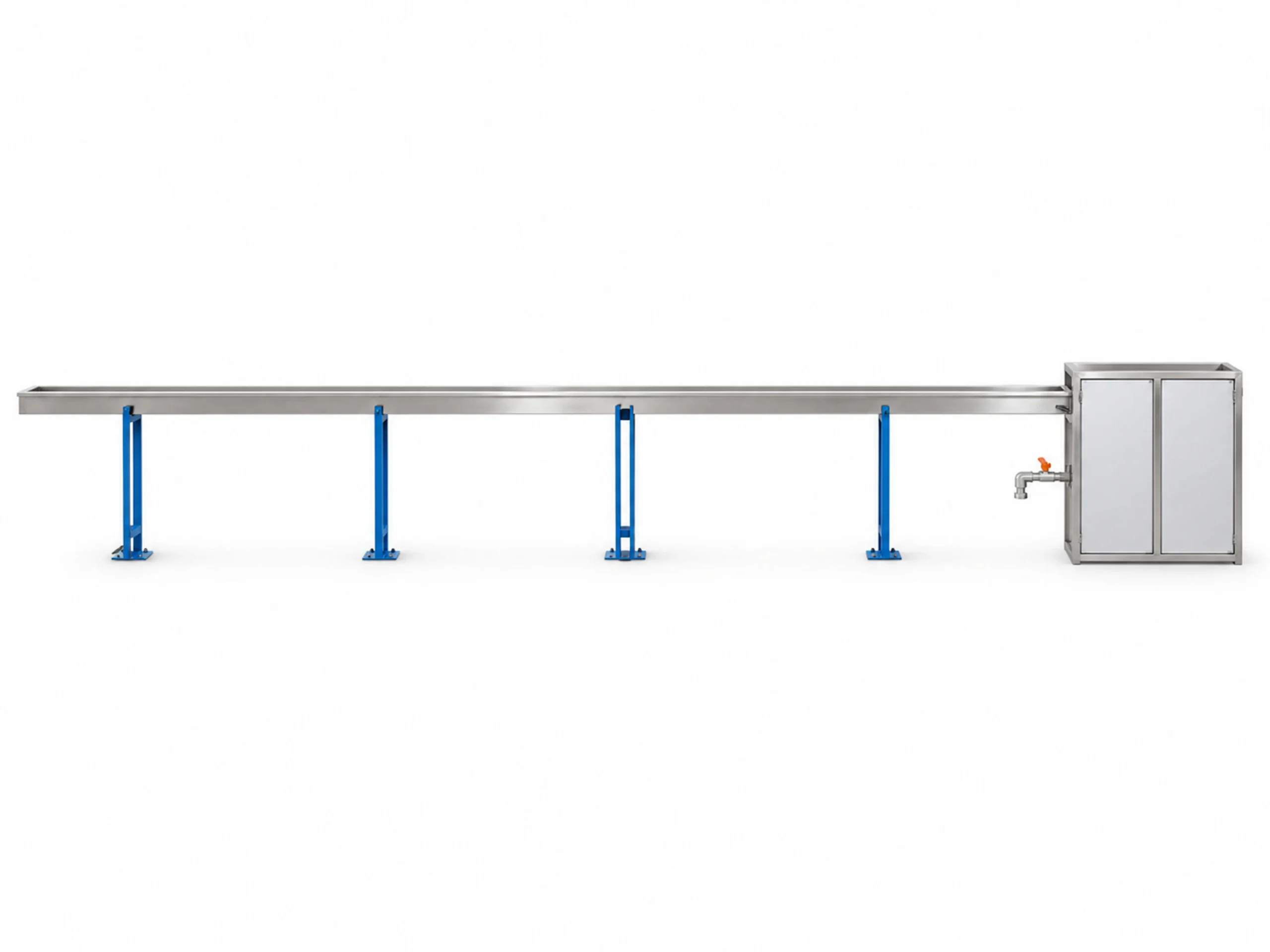

Cooling and drying, separate diameter and spark instruments, capstan/haul-off, take-up and any agreed off-line coiling or packing.
- Exact functions and equipment source remain project-specific
- Utilitas dan tanggung jawab antarmuka di sisi pelanggan
- Lingkup instalasi, commissioning, dan pelatihan jika disepakati
06 Masukan perencanaan pabrik
Rencanakan Pabrik Berdasarkan Ruang Lingkup Lini yang Telah Dikonfirmasi
Pilih hanya informasi yang sudah Anda miliki. Daftar periksa ini mencatat kesiapan untuk ditinjau dan tidak menyimpan atau mengirimkan data proyek.
07 Quality checkpoints
Periksa Konduktor, Isolasi, dan Kabel Jadi
Agree the inspection plan before equipment selection. These 3D references explain the checks; they are not factory photographs, customer cases or evidence of passed tests.
Conductor acceptanceConductor acceptance
Periksa Konduktor Telanjang
Konfirmasi jumlah kawat, diameter kawat individual, jarak lilit (lay), diameter konduktor telanjang jadi, dan tahanan konduktor yang dispesifikasikan.
Wire count inside one conductor is not the number of insulated cores. The 3D cable is a structure illustration, not a test sample.
Dimensional controlDimensional control
Ukur Diameter; Verifikasi Dinding
Pantau diameter luar selama produksi. Verifikasi ketebalan insulasi dan eksentrisitas menggunakan metode pengukuran yang ditentukan atau sampel penampang lintang.
Alat pengukur diameter luar laser saja tidak dapat menentukan ketebalan dinding minimum. Metode penerimaan dan toleransi harus ditetapkan.
Pemeriksaan listrik inlinePemeriksaan listrik inline
Inspect the Dry Insulation
Dry the wire after cooling, apply the approved spark-test method and record or mark detected faults as specified.
Jenis uji, tegangan, dan respons bersifat spesifik produk. Pengujian percikan secara inline bukanlah uji sertifikasi kabel yang lengkap.
Pelepasan produk jadiPelepasan produk jadi
Konfirmasi Paket Siap Jual
Check the agreed length, marking, winding and packing, plus the finished-wire electrical, dimensional and material tests required by the product specification.
The coiling-machine image illustrates handling only. Test records, product approval and FAT/SAT evidence require actual project data.
Pisahkan ilustrasi dan bukti. Tambahkan catatan uji coba aktual, pengukuran sampel, dan dokumen penerimaan proyek setelah tersedia. Tidak ada kinerja atau sertifikasi yang disimpulkan dari render.
Project records required
08 Pertanyaan Umum
Clarify the Route Before Requesting a Quote
Jawaban-jawaban ini menjelaskan alur pengambilan keputusan. Jawaban tersebut tidak menggantikan desain kabel yang telah disetujui, solusi teknis, penawaran harga, atau proposal proyek.
Peralatan apa saja yang termasuk dalam rute Building Wire awal?
Rute insulasi khas menggunakan ekstruder dan crosshead, pendinginan dan pengeringan permukaan, pengukuran diameter, uji percikan (spark testing), capstan/haul-off, dan penggulungan. Pengelompokan (bunching) atau penganyaman (stranding) hanya dilakukan di hulu jika konduktor dibentuk dari kawat-kawat individual di pabrik Anda. Pengemasan koil dapat merupakan operasi terpisah di luar jalur produksi.
Apakah drawing, annealing, dan bunching selalu diperlukan?
Tidak. Konduktor padat yang telah dipersiapkan dengan sesuai dan konduktor berpilin siap pakai dapat memasuki tahap ekstrusi isolasi. Ketika Anda membuat konduktor berpilin dari kawat-kawat individual, proses penggabungan (bunching) atau pempilinan (stranding) dilakukan sebelum isolasi. Tambahkan proses penarikan (drawing) atau anil (annealing) hanya jika diameter atau kondisi bahan masuk memerlukannya. Pastikan diameter kawat individual, jumlah pilinan, arah pilin (lay), dan diameter akhir konduktor telanjang.
Dapatkah satu lini memproduksi kabel bangunan BV, BVR, dan H07V?
Jangan mengasumsikan bahwa satu konfigurasi mencakup setiap penunjukan. Konstruksi konduktor, rentang, sistem isolasi, penunjukan tegangan, keluaran, dan penanganan hilir harus ditinjau sebelum ruang lingkup operasi dikonfirmasi.
Bahan isolasi apa saja yang dapat diproses oleh lini produksi ini?
Halaman ini menggambarkan rute insulasi termoplastik lapisan tunggal, dengan PVC sebagai contohnya. Jenis kompon dan perkakas harus dikonfirmasi. Material yang terhubung silang memerlukan tinjauan proses/pengawetan terpisah; konstruksi berlapis nilon THHN/THWN dan kabel berselubung multi-inti memerlukan tinjauan rute tersendiri.
Dapatkah satu jalur mencakup beberapa ukuran konduktor?
Apakah satu jalur dapat mencakup beberapa ukuran penghantar harus dikonfirmasi dari desain kabel yang telah disetujui, rentang yang dibutuhkan, dan konfigurasi peralatan lengkap.
Peralatan pengujian dan penggulungan apa saja yang disertakan?
Pengukuran diameter luar dan pengujian percikan adalah fungsi yang terpisah. Pengujian percikan dilakukan pada isolasi kering; pengujian kawat jadi tetap mengikuti spesifikasi produk yang berlaku. Penggulungan ke reel dan penggulungan panjang jual juga merupakan operasi yang berbeda. Konfirmasikan apakah penggulungan, pemotongan, pengikatan, dan pembungkusan dilakukan secara off-line, terintegrasi, atau manual.
Apa informasi yang diperlukan sebelum penawaran?
Berikan gambar kabel atau struktur jadi; material konduktor; konstruksi solid atau stranded; diameter kawat individual dan jumlah strand bila berlaku; diameter konduktor telanjang jadi; jumlah inti produk jadi; luas penampang nominal; senyawa isolasi dan dimensi target kawat berinsulasi; penunjukan rating, output, penanganan akhir, dan kondisi pabrik. Item yang tidak diketahui dapat tetap sebagai To be confirmed.
Apakah HONGKAI menyediakan instalasi dan pelatihan?
Instalasi, commissioning, dan pelatihan adalah layanan yang ditentukan dalam proposal. Lingkup, tanggung jawab, kesiapan lokasi, jadwal, dan pengecualian harus dikonfirmasi untuk proyek tersebut.
09 Building Wire project enquiry
Plan Your Building Wire Production Line
Share the conductor and insulation you need to produce. Send the inputs you know; leave the rest open for technical review.
Rute yang saat ini ada di halaman ini
- Kelompok kabelKabel Bangunan
- Current route reviewPrepare strands if needed → Bunch / strand → Insulate → Cool / dry → Inspect → Take up; coil / pack as required
- Conductor inputsStrand count n × individual-wire diameter d, bare-conductor diameter and nominal cross-section
- Jumlah inti jadiOne insulated core. Copper strand count is a different parameter.
Optional. Review the copied context before sending.
An enquiry requests a project-scope review. It does not confirm equipment configuration, material compatibility, price, delivery schedule, output, factory acceptance or project result.
