दोहरी खोल वाला स्टील-सुरक्षित केबल
GYTY53 Current cable

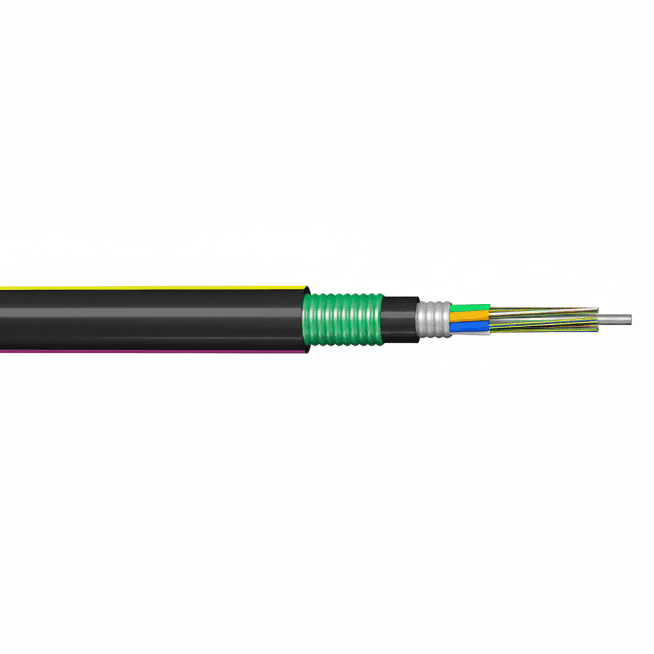

A stranded loose-tube cable with a central steel strength member, inner PE sheath, steel-tape protection and outer PE sheath. Review ground conditions and installation protection together.
OUTDOOR · ARMORED CONSTRUCTION
GYTY53दोहरी खोल वाला स्टील-सुरक्षित केबल
A stranded loose-tube cable with a central steel strength member, inner PE sheath, steel-tape protection and outer PE sheath. Review ground conditions and installation protection together.
- मार्ग प्रारंभ करना
- दबी हुई / डक्ट मार्ग समीक्षा
- कॉन्फ़िगरेशन
- फाइबर, निर्माण और जैकेट की पुष्टि करें
- ऑर्डर आधार
- अनुमोदित विशिष्टता और स्वीकृति मानदंड
सुनिश्चित नहीं है कि यह फिट बैठता है? अपनी स्थापना से शुरू करें
उत्पादन ज्ञानकेबल निर्माण उपकरणों का अनुभव।.
एक आपूर्तिकर्ता संपर्कभुगतान, स्वीकृति और डिलीवरी।.
एक स्पष्ट ऑर्डर आधारड्रॉइंग, विशिष्टता और सहमत जांच।.
जहां से शुरू करें
केबल चलेगी।.
अपने प्रोजेक्ट के लिए पुष्टि करने की आवश्यकता वाली चीज़ों को देखने के लिए एक प्रारंभिक बिंदु चुनें।.
WHAT TO CONFIRM
कुछ विवरण चयन को स्पष्ट करते हैं।.
इस केबल के लिए महत्वपूर्ण प्रश्नों को देखने के लिए अपना मार्ग चुनें।.
- स्थापना विधि और यांत्रिक भार
- फाइबर प्रकार, गिनती और नेटवर्क आवश्यकताएँ
- जैकेट, सुरक्षा और स्वीकृति मानदंड
प्रत्येक परत का एक उद्देश्य होता है।.
केबल घटकों की समीक्षा करें, फिर उस कॉन्फ़िगरेशन के लिए ड्रॉइंग की पुष्टि करें जिसे आप ऑर्डर करने की योजना बना रहे हैं।.
अनुमोदित केबल ड्रॉइंग अंतिम आयामों और सामग्री को परिभाषित करती है।.
स्ट्रैंडेड ऑप्टिकल कोर
ढीली ट्यूबों को एक केंद्रीय स्टील सदस्य के चारों ओर व्यवस्थित किया जाता है।.
विशिष्टताएँ, संदर्भ के साथ।.
अपनी आवश्यकता को तैयार करने के लिए इन संदर्भों का उपयोग करें। कोटेशन और स्वीकृत केबल डेटाशीट आपूर्ति किए गए उत्पाद को परिभाषित करते हैं।.
GYTY53 configuration guide
नीचे दिए गए निर्माण और स्थापना आवश्यकताओं से प्रारंभ करें।.
- Cable construction
- Stranded optical core · Core water protection · Inner PE sheathअनुमोदित चित्र सामग्री, आयाम और सहनशीलता को परिभाषित करता है।.
- प्रकाशिक विन्यास
- फाइबर श्रेणी और गिनती निर्दिष्ट करेंनेटवर्क डिज़ाइन, तरंगदैर्ध्य और स्वीकृति सीमाओं के विरुद्ध चयन करें।.
- यांत्रिक विन्यास
- स्थापना की स्थितियों को मिलाएंतन्यता, दबाव और मोड़ सीमाएँ पूर्ण केबल निर्माण पर निर्भर करती हैं।.
प्रकाशिक चयन संदर्भ
यदि आपका चयनित फाइबर G.652.D है
- 1310–1625 nm
- ≤ 0.40 dB/kmG.652.D केबल-विशेषता संदर्भ ITU-T G.652 (08/2024) में, तालिका 2।.
- 1530–1565 nm
- ≤ 0.30 dB/kmइसमें 1550 एनएम शामिल हैं। ये मानक सीमाएँ हैं, कोई HONGKAI बैच परीक्षण परिणाम नहीं।.
G.652 a क्षीणन सीमाएँ छोटे इनडोर केबल, जंपर या ड्रॉप केबल के लिए सामान्य विशिष्टता नहीं हैं। फाइबर बेंडिंग प्रदर्शन से भी तैयार केबल की न्यूनतम मोड़ त्रिज्या निर्धारित नहीं होती।.
Sources & scope
सार्वजनिक तकनीकी संदर्भ सितंबर 2026 में जांचे गए। निर्माता के उदाहरण एक निर्माण को दर्शाते हैं; वे HONGKAI के स्रोत कारखाने की पहचान नहीं करते या आपके ऑर्डर के विशिष्टता को स्थापित नहीं करते।.
निर्माण की तुलना करें।.
फिर अपनी संक्षिप्त सूची को संकुचित करें।.
केबल परिवारों की तुलना करते समय मार्ग और सुरक्षा आवश्यकताओं को ध्यान में रखें।.
FRP-प्रबलित स्टील-सुरक्षित आउटडोर केबल
GYFTY53
एक स्ट्रैंडेड केबल जिसमें FRP केंद्र, आंतरिक शीथ, स्टील-टेप आर्मर और बाहरी PE जैकेट होता है। मार्ग के लिए आर्मर, जल सुरक्षा और यांत्रिक स्वीकृति आवश्यकताओं की पुष्टि करें।.
केंद्रीय ढीली-ट्यूब फाइबर ऑप्टिक केबल
जीवायएक्सटीडब्लू
स्टील-टेप सुरक्षा, समानांतर स्टील तारों और PE बाहरी जैकेट के साथ एक केंद्रीय लूज-ट्यूब निर्माण। अपने इंस्टॉलेशन मार्ग से शुरुआत करें, फिर यांत्रिक और प्रकाशिक आवश्यकताओं की पुष्टि करें।.
इस केबल के लिए उपकरण मार्ग का पालन करें।.
GYTY53 · double-sheathed steel-armored — from fiber preparation to agreed acceptance and delivery. See HONGKAI equipment and process references matched to the listed construction.
निम्नलिखित कार्य बताते हैं कि इस संरचना को कैसे बनाया जाता है। ये एक निश्चित मशीन संख्या या अंतिम उपकरण विनिर्देश नहीं हैं।.
- 01
फाइबर रंगना और तैयार करना
Start with the approved optical fiber. Apply and cure the specified identification colors, then rewind; if colored fiber is purchased, verify the incoming identification and package instead.
- 02
ढीले-ट्यूब एक्सट्रूजन
Protect the fibers inside the specified loose tube. Confirm tube material, dimensions, excess fiber length and filling or dry water-blocking construction.
- 03
Loose-tube core stranding
Assemble the tubes and fillers around the approved steel center, with the specified binding and core water protection.
- 04
Inner PE sheath
Apply the specified inner sheath around the prepared optical core before the outer protection stages. Confirm the inner-sheath material and dimensions from the double-sheathed drawing.
- 05
स्टील-टेप सुरक्षा
Apply the approved steel-tape protection and water-blocking package before outer sheathing. Confirm tape type, forming or corrugation, overlap and the required cable drawing.
- 06
Outer PE sheath & take-up
Apply the specified outer sheath, cool, check dimensions, mark and take up. Material grade, diameter, tooling and delivery length follow the approved order.
- 07
Inspection & delivery preparation
Complete the agreed optical and mechanical checks, inspection records, lengths, marking and packing. HONGKAI handles the agreed acceptance inspection and delivery; process videos are not batch test records.
The inner sheath precedes the steel armor and outer sheath. This sequence must not be shortened to a single sheathing pass; the shared sheathing footage does not demonstrate every pass or the armor stage. Final materials, equipment interfaces and acceptance follow the approved drawing and order.
ऑप्टिकल फाइबर रंगीन करना और पुनः रिविंडिंग
HONGKAI coloring and rewinding footage: identification ink is applied and cured before the fiber is rewound. Already-colored input can enter the next approved production stage. Equipment and process reference only. Not proof of the manufacturing source, full equipment configuration or acceptance of your cable batch.
जब आप प्ले दबाते हैं तो YouTube लोड होता है।.Watch on YouTube
Only matching process functions have video controls. Other stages retain their explanation where suitable footage has not been established. These clips are not one continuous factory tour or a batch inspection record.
Independent factories manufacture the finished cable; HONGKAI handles customer-facing supply, payment, agreed acceptance inspection and delivery. Some equipment customers also manufacture the cables we supply. The actual source, specification and acceptance requirements are confirmed for each order.
Cable Supply with Clear Responsibility
HONGKAI supports cable machinery and production projects, and supplies finished fiber optic cables. Our finished cables are produced by independent factories in China that use HONGKAI equipment.
HONGKAI द्वारा आपूर्ति किए गए ऑर्डरों के लिए, हम कोटेशन, ग्राहक भुगतान, सहमत स्वीकार्यता निरीक्षण और डिलीवरी समन्वय संभालते हैं।.
आपके ऑर्डर के लिए एक संपर्क बिंदु
Work with HONGKAI on your cable requirements, quotation and order arrangements. Specifications, payment terms and delivery responsibilities are confirmed through one supplier.
Sourcing Informed by Equipment Experience
Our cable-equipment experience provides a practical basis for discussing cable construction and production requirements with supplying factories. This helps connect your application requirements with the proposed cable design.
Acceptance Agreed for Your Order
Acceptance criteria, inspection scope and required supporting records are agreed for the order. HONGKAI handles acceptance inspection against that agreed scope before delivery.
समन्वित डिलीवरी सहायता
HONGKAI coordinates delivery arrangements and order communication under the agreed commercial terms. Lead time, packing requirements and required shipping documents are confirmed as part of the order scope.
फिनिश्ड केबल कौन बनाता है?
चीन के स्वतंत्र कारखाने जो HONGKAI केबल-निर्माण उपकरण का उपयोग करते हैं। HONGKAI आपूर्तिकर्ता है, तैयार-केबल निर्माता नहीं; आपके ऑर्डर के लिए वास्तविक निर्माण स्रोत की पुष्टि की जाती है।.
उत्पाद स्वीकृति क्या स्थापित करती है?
सहमत केबल विशिष्टता, निरीक्षण क्षेत्र और ऑर्डर रिकॉर्ड। HONGKAI उपकरण का उपयोग एक उत्पादन संबंध है, न कि तैयार-उत्पाद प्रमाणन।.
SUPPLY & DELIVERY
HONGKAI Service Support
One point of contact for your cable requirements, agreed acceptance and delivery coordination.
Procurement & Communication
Work with one HONGKAI contact on cable requirements, quotation and order arrangements. We confirm the specification, payment terms and delivery responsibilities for your order.
Specifications & Acceptance
Discuss the cable construction and agree the acceptance criteria, inspection scope and required records before ordering. HONGKAI handles acceptance inspection against the agreed scope.
Delivery Coordination
Coordinate packing requirements, shipping documents and delivery arrangements through HONGKAI. Lead time and delivery responsibilities follow the confirmed commercial terms.
Service scope is defined in the confirmed quotation or order agreement.
अपना खुद का केबल उत्पादन योजनाबद्ध कर रहे हैं?
HONGKAI केबल निर्माण उपकरण और उत्पादन-परियोजना समर्थन भी प्रदान करता है। केबल ड्रॉइंग, सामग्री और उत्पादन आवश्यकताओं से शुरू करें।.
HONGKAI के माध्यम से तैयार केबल क्यों स्रोतित करें?
HONGKAI केबल-निर्माण उपकरणों के अनुभव को ग्राहक-अभिमुख आपूर्ति ज़िम्मेदारी के साथ जोड़ता है। हमारे कुछ उपकरण ग्राहक भी तैयार केबलों का निर्माण करते हैं जो HONGKAI के माध्यम से आपूर्ति की जाती हैं। आप अपनी आवश्यकता, भुगतान, सहमत स्वीकृति निरीक्षण और डिलीवरी पर HONGKAI के साथ काम करते हैं। आपके ऑर्डर के लिए वास्तविक निर्माण स्रोत और विशिष्टता पुष्टि की जाती है।.
मुझे कैसे पता चलेगा कि क्या GYTY53 मेरे प्रोजेक्ट के लिए उपयुक्त है?
A stranded loose-tube cable with a central steel strength member, inner PE sheath, steel-tape protection and outer PE sheath. Review ground conditions and installation protection together. Share your route, quantity, destination and any drawing or customer specification so the configuration can be reviewed.
क्या HONGKAI इस तैयार केबल का निर्माता है?
HONGKAI तैयार फाइबर ऑप्टिक केबल्स की आपूर्ति करता है और भुगतान, स्वीकृति निरीक्षण एवं डिलीवरी का प्रबंधन करता है। ये केबल्स चीन में स्थित स्वतंत्र कारखानों द्वारा HONGKAI केबल-निर्माण उपकरण का उपयोग करके निर्मित की जाती हैं। प्रत्येक ऑर्डर के लिए वास्तविक निर्माण स्रोत और स्वीकृति आवश्यकताओं की पुष्टि की जाती है।.
भुगतान कौन प्राप्त करता है और स्वीकृति व डिलीवरी का प्रबंधन कौन करता है?
तैयार केबल ऑर्डर के लिए, HONGKAI भुगतान प्राप्त करता है और स्वीकृति निरीक्षण व डिलीवरी का प्रबंधन करता है। आपके ऑर्डर के लिए वास्तविक निर्माता, विशिष्टता और स्वीकृति आवश्यकताओं की पुष्टि की जाती है।.
अगर मुझे मॉडल या विशिष्टता नहीं पता है तो?
आप बिना कोई मॉडल चुने पूछताछ कर सकते हैं। मार्ग, इच्छित कनेक्शन, अनुमानित मात्रा या एक ड्रॉइंग भेजें। हम चयन के लिए आवश्यक जानकारी की पहचान करने में आपकी सहायता करेंगे।.
क्या HONGKAI केबल-निर्माण उपकरणों में भी सहायता कर सकता है?
हां। HONGKAI केबल निर्माण उपकरण और उत्पादन-परियोजना समर्थन भी प्रदान करता है। उपकरण कॉन्फ़िगरेशन आपके केबल ड्रॉइंग, सामग्री और उत्पादन आवश्यकताओं का अनुसरण करता है।.
हमें बताएं
आपका प्रोजेक्ट।.
शुरू करने के लिए एक मार्ग, एक चित्र या एक प्रश्न पर्याप्त है। आपको केबल मॉडल का पता होना आवश्यक नहीं है।.
या ईमेल करें peterhe@hkcablemachine.com. पूर्ण केबल ऑर्डर के लिए, HONGKAI भुगतान प्राप्त करता है और स्वीकृति निरीक्षण व डिलीवरी का प्रबंधन करता है। आपके ऑर्डर के लिए वास्तविक निर्माता, विशिष्टता और स्वीकृति आवश्यकताओं की पुष्टि की जाती है।.
