दोहरे आवरण वाला स्व-समर्थित वायुमंडलीय केबल
एडीएस Current cable

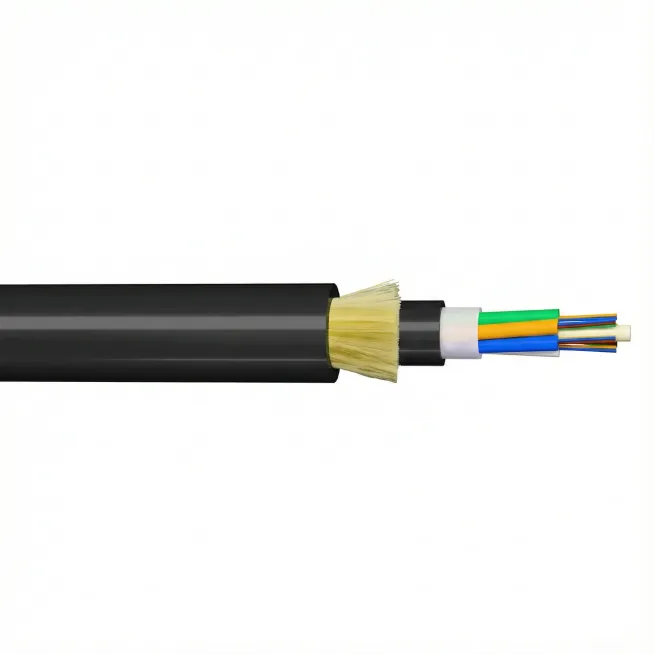

An ADSS construction with an FRP-centered optical core, inner PE sheath, aramid yarn and outer PE or AT sheath. Review span and electrical conditions before selecting a configuration.
AERIAL NETWORKS
एडीएसदोहरे आवरण वाला स्व-समर्थित वायुमंडलीय केबल
An ADSS construction with an FRP-centered optical core, inner PE sheath, aramid yarn and outer PE or AT sheath. Review span and electrical conditions before selecting a configuration.
- मार्ग प्रारंभ करना
- खंभा / टावर मार्ग
- कॉन्फ़िगरेशन
- फाइबर, निर्माण और जैकेट की पुष्टि करें
- ऑर्डर आधार
- अनुमोदित विशिष्टता और स्वीकृति मानदंड
सुनिश्चित नहीं है कि यह फिट बैठता है? अपनी स्थापना से शुरू करें
उत्पादन ज्ञानकेबल निर्माण उपकरणों का अनुभव।.
एक आपूर्तिकर्ता संपर्कभुगतान, स्वीकृति और डिलीवरी।.
एक स्पष्ट ऑर्डर आधारड्रॉइंग, विशिष्टता और सहमत जांच।.
जहां से शुरू करें
केबल चलेगी।.
अपने प्रोजेक्ट के लिए पुष्टि करने की आवश्यकता वाली चीज़ों को देखने के लिए एक प्रारंभिक बिंदु चुनें।.
WHAT TO CONFIRM
कुछ विवरण चयन को स्पष्ट करते हैं।.
इस केबल के लिए महत्वपूर्ण प्रश्नों को देखने के लिए अपना मार्ग चुनें।.
- स्थापना विधि और यांत्रिक भार
- फाइबर प्रकार, गिनती और नेटवर्क आवश्यकताएँ
- जैकेट, सुरक्षा और स्वीकृति मानदंड
प्रत्येक परत का एक उद्देश्य होता है।.
केबल घटकों की समीक्षा करें, फिर उस कॉन्फ़िगरेशन के लिए ड्रॉइंग की पुष्टि करें जिसे आप ऑर्डर करने की योजना बना रहे हैं।.
अनुमोदित केबल ड्रॉइंग अंतिम आयामों और सामग्री को परिभाषित करती है।.
स्ट्रैंडेड ऑप्टिकल कोर
ढीली ट्यूबें और फिलर FRP केंद्र के चारों ओर व्यवस्थित किए जाते हैं।.
विशिष्टताएँ, संदर्भ के साथ।.
अपनी आवश्यकता को तैयार करने के लिए इन संदर्भों का उपयोग करें। कोटेशन और स्वीकृत केबल डेटाशीट आपूर्ति किए गए उत्पाद को परिभाषित करते हैं।.
ADSS डिज़ाइन आधार
प्रारंभिक तुलना के लिए प्रकाशित निर्माण उदाहरण, आपूर्ति रेटिंग्स की गारंटी नहीं।.
- Construction
- Dielectric center, loose tubes and aramid yarnवास्तविक ड्रॉइंग और शीथ चयन की पुष्टि करें।.
- Span and loading
- Calculate for the routeA span value without its load and sag conditions is not an installation rating.
Sources & scope
सार्वजनिक तकनीकी संदर्भ सितंबर 2026 में जांचे गए। निर्माता के उदाहरण एक निर्माण को दर्शाते हैं; वे HONGKAI के स्रोत कारखाने की पहचान नहीं करते या आपके ऑर्डर के विशिष्टता को स्थापित नहीं करते।.
प्रकाशिक चयन संदर्भ
यदि आपका चयनित फाइबर G.652.D है
- 1310–1625 nm
- ≤ 0.40 dB/kmG.652.D केबल-विशेषता संदर्भ ITU-T G.652 (08/2024) में, तालिका 2।.
- 1530–1565 nm
- ≤ 0.30 dB/kmइसमें 1550 एनएम शामिल हैं। ये मानक सीमाएँ हैं, कोई HONGKAI बैच परीक्षण परिणाम नहीं।.
G.652 a क्षीणन सीमाएँ छोटे इनडोर केबल, जंपर या ड्रॉप केबल के लिए सामान्य विशिष्टता नहीं हैं। फाइबर बेंडिंग प्रदर्शन से भी तैयार केबल की न्यूनतम मोड़ त्रिज्या निर्धारित नहीं होती।.
Sources & scope
सार्वजनिक तकनीकी संदर्भ सितंबर 2026 में जांचे गए। निर्माता के उदाहरण एक निर्माण को दर्शाते हैं; वे HONGKAI के स्रोत कारखाने की पहचान नहीं करते या आपके ऑर्डर के विशिष्टता को स्थापित नहीं करते।.
निर्माण की तुलना करें।.
फिर अपनी संक्षिप्त सूची को संकुचित करें।.
केबल परिवारों की तुलना करते समय मार्ग और सुरक्षा आवश्यकताओं को ध्यान में रखें।.
दो-FRP एरियल फाइबर ऑप्टिक केबल
ASU / GYFFY
एक कॉम्पैक्ट एरियल केबल निर्माण जिसमें केंद्रीय PBT लूज ट्यूब, दो FRP स्ट्रेंथ मेम्बर और एक PE शीथ होती है। स्पैन, लोडिंग और इंस्टॉलेशन की परिस्थितियाँ आवश्यक कॉन्फ़िगरेशन को परिभाषित करती हैं।.
केंद्रीय-ट्यूब आकृति-8 aerial केबल
GYXTC8S
एक फिगर-8 aरियल कंस्ट्रक्शन जो केंद्रीय ऑप्टिकल ट्यूब को स्ट्रैंडेड-वायर मैसेंजर के साथ जोड़ता है। स्पैन, इंस्टॉलेशन लोड और धात्विक समर्थन आवश्यकताएँ निर्दिष्ट करें।.
Follow the ADSS route, from fiber coloring.
See the upstream preparation and downstream cable-making processes through HONGKAI videos. These are equipment and process references; they do not establish the manufacturing source or acceptance of your cable batch.
Start with approved optical fiber. Follow the five production functions, then confirm inspection and delivery for the order.
- 01
Fiber coloring & rewinding
Identify the approved optical fibers with the specified color sequence, cure the ink and prepare the output reels.
- 02
ढीले-ट्यूब एक्सट्रूजन
Form protective loose tubes around the fibers. Confirm tube material, excess fiber length and filling or water-blocking construction.
- 03
SZ core stranding
Strand the tubes and fillers around the FRP center; apply the specified binders and water-blocking package.
- 04
Inner sheath & aramid
Apply the inner PE sheath before the aramid strength layer for this double-sheathed construction. Confirm the approved arrangement and mechanical design.
- 05
बाहरी आवरण और टेक-अप
Apply the selected PE or AT outer sheath, then cool, check dimensions, mark and take up the cable.
- 06
Inspection & drum delivery
Complete the agreed optical and mechanical checks, records, drum lengths, marking and delivery preparation. HONGKAI handles agreed acceptance and delivery.
Functions are not a fixed machine count. Aramid application may be integrated with sheathing; this design includes an inner PE sheath before the aramid layer. Final equipment, materials and acceptance follow the approved drawing and order.
ऑप्टिकल फाइबर कलरिंग और रीवाइंडिंग
Identification ink is applied and cured, then the fiber is rewound for the next stage. HONGKAI process-reference footage.
जब आप प्ले दबाते हैं तो YouTube लोड होता है।.Watch on YouTube
चार प्रक्रिया वीडियो, मार्ग क्रम में। सुदृढीकरण और निरीक्षण का दायरा चित्र और ऑर्डर-विशिष्ट रहता है; वीडियो एक निरंतर फैक्ट्री टूर या बैच परीक्षण रिपोर्ट नहीं हैं।.
Some HONGKAI equipment customers also manufacture the finished cables we supply. Independent factories manufacture the cable; HONGKAI handles the customer-facing supply, payment, agreed acceptance inspection and delivery. The actual source and order requirements are confirmed for your project.
आपके तैयार केबल ऑर्डर के लिए एक साझेदार।.
HONGKAI केबल निर्माण उपकरणों के अनुभव को तैयार केबल की आपूर्ति से जोड़ता है। अपनी आवश्यकता पर हमारे साथ काम करें, फिर भुगतान, स्वीकृति निरीक्षण और डिलीवरी HONGKAI के साथ रखें।.
केबल चयन पर एक उत्पादन दृष्टिकोण
हमारा उपकरण व्यवसाय केबल चर्चा को एक व्यावहारिक प्रारंभिक बिंदु प्रदान करता है: आवश्यक निर्माण के अनुसार फाइबर, प्रबलन, सुरक्षा और जैकेट कैसे फिट होते हैं।.
आपके आपूर्तिकर्ता के साथ एक प्रत्यक्ष संबंध
HONGKAI आपका ग्राहक-अभिमुखी आपूर्तिकर्ता है। हमारी सामान्य आपूर्ति व्यवस्था में, आप HONGKAI का भुगतान करते हैं, और हम स्वीकृति निरीक्षण एवं डिलीवरी का प्रबंधन करते हैं।.
स्वीकृति के लिए एक सहमत आधार
ऑर्डर दस्तावेज़ों में केबल ड्रॉइंग, विशिष्टता, निरीक्षण क्षेत्र और आवश्यक रिकॉर्ड सेट करें, ताकि आपूर्ति आपकी सहमत आवश्यकता के विरुद्ध मूल्यांकन की जा सके।.
फिनिश्ड केबल कौन बनाता है?
चीन के स्वतंत्र कारखाने जो HONGKAI केबल-निर्माण उपकरण का उपयोग करते हैं। HONGKAI आपूर्तिकर्ता है, तैयार-केबल निर्माता नहीं; आपके ऑर्डर के लिए वास्तविक निर्माण स्रोत की पुष्टि की जाती है।.
उत्पाद स्वीकृति क्या स्थापित करती है?
सहमत केबल विशिष्टता, निरीक्षण क्षेत्र और ऑर्डर रिकॉर्ड। HONGKAI उपकरण का उपयोग एक उत्पादन संबंध है, न कि तैयार-उत्पाद प्रमाणन।.
अपना खुद का केबल उत्पादन योजनाबद्ध कर रहे हैं?
HONGKAI केबल निर्माण उपकरण और उत्पादन-परियोजना समर्थन भी प्रदान करता है। केबल ड्रॉइंग, सामग्री और उत्पादन आवश्यकताओं से शुरू करें।.
HONGKAI के माध्यम से तैयार केबल क्यों स्रोतित करें?
HONGKAI केबल-निर्माण उपकरणों के अनुभव को ग्राहक-अभिमुख आपूर्ति ज़िम्मेदारी के साथ जोड़ता है। हमारे कुछ उपकरण ग्राहक भी तैयार केबलों का निर्माण करते हैं जो HONGKAI के माध्यम से आपूर्ति की जाती हैं। आप अपनी आवश्यकता, भुगतान, सहमत स्वीकृति निरीक्षण और डिलीवरी पर HONGKAI के साथ काम करते हैं। आपके ऑर्डर के लिए वास्तविक निर्माण स्रोत और विशिष्टता पुष्टि की जाती है।.
मुझे कैसे पता चलेगा कि क्या ADSS मेरे प्रोजेक्ट के लिए उपयुक्त है?
An ADSS construction with an FRP-centered optical core, inner PE sheath, aramid yarn and outer PE or AT sheath. Review span and electrical conditions before selecting a configuration. Share your route, quantity, destination and any drawing or customer specification so the configuration can be reviewed.
क्या HONGKAI इस तैयार केबल का निर्माता है?
HONGKAI तैयार फाइबर ऑप्टिक केबल्स की आपूर्ति करता है और भुगतान, स्वीकृति निरीक्षण एवं डिलीवरी का प्रबंधन करता है। ये केबल्स चीन में स्थित स्वतंत्र कारखानों द्वारा HONGKAI केबल-निर्माण उपकरण का उपयोग करके निर्मित की जाती हैं। प्रत्येक ऑर्डर के लिए वास्तविक निर्माण स्रोत और स्वीकृति आवश्यकताओं की पुष्टि की जाती है।.
भुगतान कौन प्राप्त करता है और स्वीकृति व डिलीवरी का प्रबंधन कौन करता है?
तैयार केबल ऑर्डर के लिए, HONGKAI भुगतान प्राप्त करता है और स्वीकृति निरीक्षण व डिलीवरी का प्रबंधन करता है। आपके ऑर्डर के लिए वास्तविक निर्माता, विशिष्टता और स्वीकृति आवश्यकताओं की पुष्टि की जाती है।.
अगर मुझे मॉडल या विशिष्टता नहीं पता है तो?
आप बिना कोई मॉडल चुने पूछताछ कर सकते हैं। मार्ग, इच्छित कनेक्शन, अनुमानित मात्रा या एक ड्रॉइंग भेजें। हम चयन के लिए आवश्यक जानकारी की पहचान करने में आपकी सहायता करेंगे।.
क्या HONGKAI केबल-निर्माण उपकरणों में भी सहायता कर सकता है?
हां। HONGKAI केबल निर्माण उपकरण और उत्पादन-परियोजना समर्थन भी प्रदान करता है। उपकरण कॉन्फ़िगरेशन आपके केबल ड्रॉइंग, सामग्री और उत्पादन आवश्यकताओं का अनुसरण करता है।.
