XLPE против PVC против EPR: какой изоляционный материал лучше?

You invest millions in machinery, but choosing the wrong insulation can ruin your product quality. Are you struggling to decide between PVC, XLPE, and EPR for your next project?

PVC is best for low-cost, low-voltage indoor cables. XLPE offers superior heat resistance and electrical properties for high-voltage power transmission. EPR provides excellent flexibility and moisture resistance for industrial and marine applications. Your choice depends on voltage requirements, operating environment, and budget.

I have seen many factory owners make expensive mistakes by ignoring material properties. Some try to run Сшитый полиэтилен¹ on ПВХ² machines, while others use ПВХ² in high-heat areas where it melts. This leads to customer complaints and lost contracts. Let’s break down the differences so you can choose the right one.

Why Is PVC Still the Most Popular Choice for Low Voltage Cables?

Everyone wants to save money, but is cheap always better? You might be using ПВХ² where it doesn’t belong, risking safety and reputation, or ignoring it when it is the perfect fit.

PVC is the standard for low-voltage building wires and control cables because it is cheap, easy to process, and flame retardant. However, it melts at high temperatures and releases toxic smoke, making it unsuitable for high-voltage or critical safety applications.

Understanding PVC in Depth

I have visited hundreds of factories across Asia and the Middle East. In almost every single one, I see PVC (Polyvinyl Chloride) running on the lines. It is the bread and butter of the cable industry. But you need to understand why it is used and where it fails.

PVC is a thermoplastic. This means when you heat it, it melts. When you cool it, it hardens. You can do this over and over again. This makes it very easy to process. If you make a mistake during extrusion, you can often recycle the waste. For a factory owner, this reduces scrap costs significantly.

However, PVC has limits. It is a polar material. This means it has high dielectric losses. If you try to use PVC for medium or high voltage (above 3kV), the insulation will heat up just from the electricity passing through it. This wastes energy and can destroy the cable. That is why you only see PVC on low-voltage cables (up to 1kV), like house wiring, control cables, and instrumentation cables.

The Role of Additives

Pure PVC is hard and brittle. It looks like a white pipe. To make it flexible for cables, you must add plasticizers. This is where the "recipe" becomes important.

• Plasticizers: Это делает PVC мягким.
• Стабилизаторы: Эти добавки предотвращают перегрев PVC внутри экструдера. Раньше часто использовали свинец. Сейчас многие рынки требуют кальций-цинковые (CaZn) составы для соответствия экологическим нормам, таким как RoHS.
• Наполнители: Карбонат кальция используется для снижения стоимости. Но будьте осторожны: если добавить слишком много наполнителя, изоляция станет слабой и легко порвётся.

Классы температур

Стандартный PVC рассчитан на 70°C. Этого достаточно для обычной домашней проводки. Можно приобрести специальные составы, рассчитанные на 90°C или даже 105°C. Однако, если температура превысит этот предел, PVC станет мягким. При коротком замыкании PVC не выдержит резкого повышения температуры — он расплавится, и провода соприкоснутся, вызвав пожар.

Пожарная безопасность

PVC обладает естественной огнестойкостью. Он трудно воспламеняется. Но если он всё же горит, это опасно: выделяется густой чёрный дым и хлороводородный газ (HCl). Этот газ повреждает лёгкие и разрушает электронное оборудование. Именно поэтому PVC запрещён в некоторых общественных местах, таких как аэропорты или метро в Европе.

Техническое сравнение марок PVC

Если вы настраиваете завод для рынка строительства зданий, PVC — ваш первый выбор. Он прост в освоении новыми операторами, а оборудование дешевле.

Когда следует перейти на XLPE для лучшей производительности?

Электросети требуют более высоких нагрузок, и стандартные кабели выходят из строя. Если ваши кабели не выдерживают тепло, вы потеряете крупные контракты с коммунальными службами в пользу конкурентов, использующих более качественные материалы.

XLPE выдерживает более высокие рабочие температуры до 90°C и короткие замыкания до 250°C. Он обладает низкими диэлектрическими потерями, что делает его идеальным для средних и высоковольтных линий передачи. Требуются специфические процессы сшивания, такие как силиконовое или пероксидное отверждение.

Наука о XLPE (сшитом полиэтилене)

Я часто объясняю XLPE своим клиентам с помощью простой аналогии. Представьте миску спагетти.

• PE (Полиэтилен): Макароны просто перемешаны. Если их нагреть, они разъединятся и расплавятся.
• XLPE: Мы связываем жилы узлами. Теперь, даже при нагреве, они не могут разойтись. Они сохраняют свою форму.

Этот процесс "связывания" называется сшиванием. Он изменяет материал с термопласта (который плавится) на термосет (который не плавится).

Почему это важно для вас?

1. Текущая пропускная способность: Поскольку XLPE может работать при 90°C (в сравнении с PVC’s 70°C), вы можете пропускать больший ток через проводник того же сечения. Или же можно использовать проводник меньшего сечения при том же токе. Это экономит медь — ваши самые большие затраты.
2. Электрические свойства: XLPE — отличный изолятор. Он обладает очень низкими диэлектрическими потерями. Это критически важно для кабелей среднего напряжения (MV) и высокого напряжения (HV) в диапазоне от 10kV до 500kV. PVC просто не может работать при этих напряжениях.
3. Устойчивость к влаге: XLPE лучше сопротивляется воде, чем PVC (хотя и не так хорошо, как PE). Для подземных кабелей это жизненно важно.

Производственные трудности

Производство XLPE сложнее, чем PVC. Вы не можете просто расплавить его и придать форму. Вам нужно химически изменить его. В вашем производстве есть два основных способа сделать это:

Метод A: Сшивание с помощью силикана (отверждение влагой)
Это популярно для кабелей низкого напряжения (LV) и некоторых кабелей среднего напряжения.

• Вы смешиваете PE с катализатором силикана.
• Вы экструдируете кабель.
• Затем помещаете кабель в горячую водяную ванну или паровую камеру (сауну).
• Влага проникает в изоляцию и создает сшивки.
• Плюсы: Более дешевое оборудование.
• Минусы: Требует времени (процесс вне линии). Материал имеет короткий срок хранения.

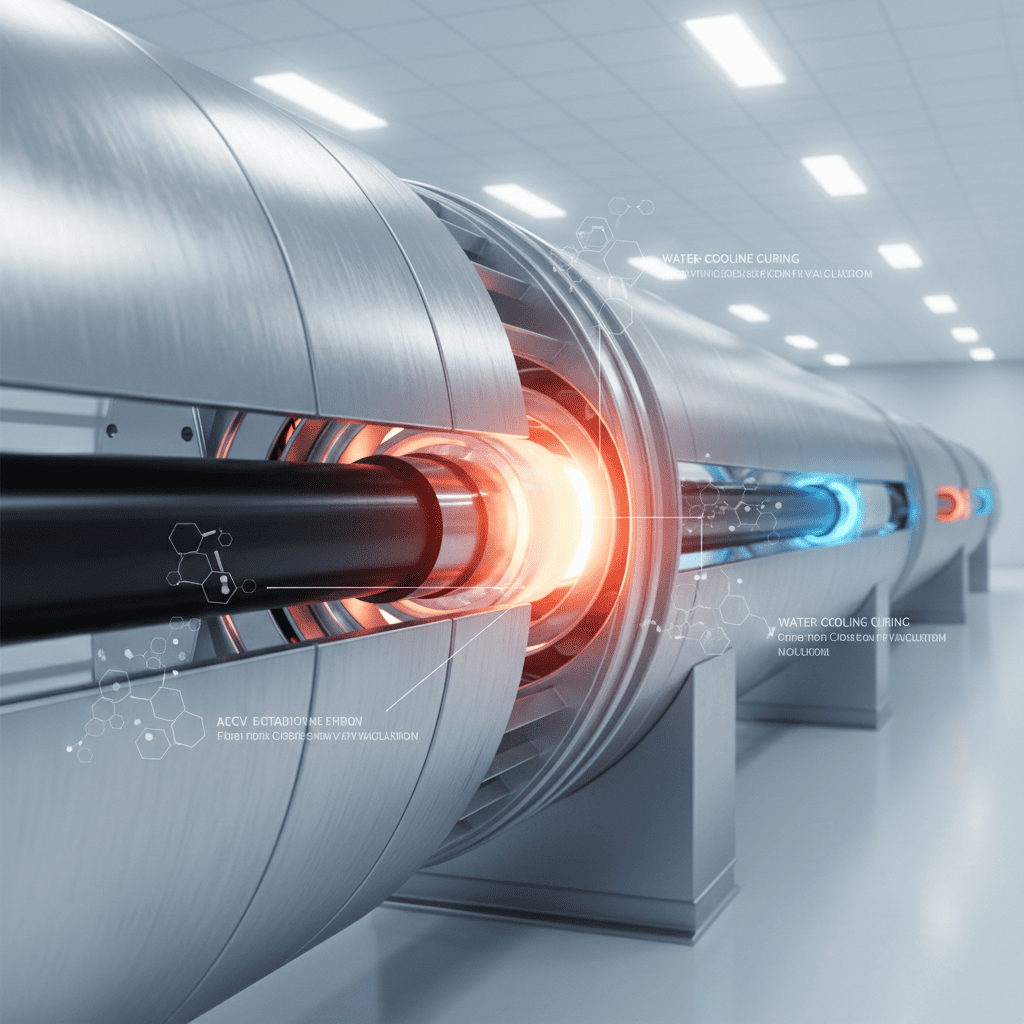

Метод B: Пероксидное сшивание (линия CCV)
Это стандарт для высоковольтных кабелей.

• Вы используете специализированную линию непрерывной вулканизации на подвесах (CCV).
• Экструдер нагревает материал достаточно, чтобы придать ему форму.
• Затем кабель попадает в очень длинную, герметичную трубу, заполненную азотом и теплом.
• Тепло активирует пероксид, и сшивание происходит мгновенно внутри трубы.
• Плюсы: Очень быстро, высокое качество, подходит для высокого напряжения.
• Минусы: Оборудование очень дорогое (миллионы долларов). Линия очень высокая и требует большого завода.

Распространенные дефекты в производстве XLPE

Когда я помогаю клиентам устранять неисправности в их линиях XLPE, я часто сталкиваюсь с этими проблемами:

1. Pre-curing (Scorching): If the extruder gets too hot, the XLPE starts to cross-link внутри the screw. This creates hard lumps on the cable surface. You must have precise temperature control.
2. Water Trees: In medium voltage cables, tiny voids can fill with water and grow like a tree structure under electrical stress. This eventually causes the cable to fail. You need super-clean materials and a dry curing process (CCV) to prevent this.

XLPE vs. PVC Electrical Comparison

Если вы хотите продавать компаниям коммунального хозяйства или энергосетям, вы должны освоить производство XLPE.

Является ли EPR идеальным решением для суровых условий?

Кабели в шахтах и на судах подвергаются постоянному движению и воздействию воды. Жесткая изоляция трескается и выходит из строя, что приводит к дорогостоящим простоем и опасным авариям. Вы игнорируете специализированный рынок резиновых кабелей?

EPR — это резиновая изоляция, которая сохраняет гибкость даже при замерзании. Она лучше сопротивляется воде, озону и старению, чем XLPE. Это лучший выбор для шахтных кабелей, морских кабелей и гибких промышленных шнуров, несмотря на более высокую стоимость.

Уникальные свойства EPR (этиленпропиленовая резина)

EPR отличается от PVC и XLPE. Это эластомер (резина). Пока XLPE жесткий, EPR мягкий и гибкий.

Я помню проект в медной шахте в Южной Америке. Они использовали кабели XLPE для своих драглайнов (огромных экскаваторов). Кабели постоянно трескались, потому что машины постоянно двигались. Мы посоветовали им перейти на EPR. Трещины сразу прекратились.

Почему выбрать EPR?

1. Гибкость: EPR³ сохраняет гибкость даже при -50°C. ПВХ² становится таким же твердым, как стекло, и крошится при этих температурах. Сшитый полиэтилен¹ is stiff and hard to bend. If the cable needs to move (like in a crane, elevator, or wind turbine), EPR is the best choice.
2. Corona Resistance: EPR resists "corona discharge" better than XLPE. This is a partial electrical discharge that eats away at insulation. This makes EPR very reliable for high-voltage connections in tight spaces.
3. Thermal Stability: Like XLPE, EPR is rated for 90°C. However, it handles thermal spikes even better. It does not melt. It turns into ash but maintains some insulating properties for a short time.
4. Water Resistance: EPR is excellent in wet environments. It is often used for submersible pump cables and marine cables on ships.

The Cost Factor

EPR is expensive. The raw material costs more than PVC and XLPE. Also, the wall thickness of EPR insulation usually needs to be thicker than XLPE to achieve the same electrical strength. This adds to the cost.

Processing EPR

Производство EPR требует резинового экструдера.

• Кормление: Обычно подают полосы резины, а не гранулы.
• Конструкция шнека: Шнек короче (меньше соотношение L/D), чтобы избежать чрезмерного трения и нагрева.
• Вулканизация: Как XLPE, EPR необходимо вулканизировать. Это осуществляется в линии CV (непрерывная вулканизация) с использованием пара.

Сравнение: EPR и XLPE

Если вашему клиенту нужен кабель, который движется, вибрирует или находится в воде, продайте ему EPR.

Как выбор материала влияет на требования к вашему оборудованию?

Вы не можете использовать одно и то же оборудование для всех материалов. Неправильный дизайн шнека или температурный режим повредят ваше оборудование и приведут к потере тонн сырья. У вас правильная настройка?

PVC требует PVC- специальных шнеков для предотвращения выгорания. XLPE требует точного контроля температуры для предотвращения предварительного отверждения в экструдере. EPR требует резиновых экструдеров с непрерывной вулканизацией (CV) трубок. Ваша настройка оборудования должна соответствовать выбору материала для обеспечения эффективности.

Соответствие оборудования материалу

В HONGKAI нам часто задают запросы на "универсальные машины". Клиенты спрашивают: "Могу ли я купить одну машину для работы с PVC, XLPE и резиной?"

Честный ответ: Нет.

Вы можете иногда использовать один и тот же экструдер для PVC и XLPE, если заменить шнек, но это неэффективно. Вы точно не можете работать с резиной (EPR) на пластиковом экструдере. Позвольте мне объяснить технические причины.

1. Конструкция шнека экструдера

Шнек — сердце машины. Он плавит и перемещает материал.

• Для PVC: PVC чувствителен к теплу. Если он задерживается в цилиндре слишком долго, он обугливается.

  • Тип шнека: Мы используем шнек с низким коэффициентом сжатия (около 1:1.2 до 1:1.5).
  • Охлаждение: Шнек часто имеет внутреннее масляное охлаждение. Цилиндр оснащен воздушными вентиляторами. Это обеспечивает стабильную температуру.
  • Материал: Шнек должен быть хромированным или изготовленным из биметаллического сплава, чтобы противостоять кислотной коррозии от PVC.

• Для XLPE: XLPE трудно плавить, но легко перегревается (предвулканизируется).

  • Тип шнека: Мы используем барьерный винт или специализированный смесительный винт. Степень сжатия выше (около 1:2.5 до 1:3.0) для генерации достаточного количества тепла сдвига, необходимого для плавления гранул.
  • Контроль температуры: Нам необходимы очень точные системы водяного охлаждения цилиндра. Если температура превысит допустимый уровень даже на 5 градусов, материал образует "янтарные" (обгоревшие) пятна на изоляции.

• Для EPR (Резина): Резина не плавится, как пластик; она течет.

  • Тип шнека: Соотношение L/D (длина к диаметру) короткое, обычно 12:1 до 16:1. Экструдеры для пластика имеют большую длину (24:1 или 26:1).
  • Кормление: Экструдеры для резины часто используют "подающий ролик" для подачи резиновой ленты. Экструдеры для пластика используют бункер для гранул.

2. Кросс-головка (форма)

• ПВХ: Используется стандартная кросс-головка. Она проста и легко очищается.
• XLPE: Требуется обтекаемая кросс-головка. Не должно быть "мертвых зон", где материал остается неподвижным. Если материал перестает двигаться, он отверждается и блокирует поток.
• EPR: Аналогично XLPE, но часто требует частой очистки.

3. Система охлаждения/отверждения

Это главное отличие в планировке вашего завода.

• PVC Линия: Экструдер -> Водяная ванна -> Капстан -> Привод.
  • Пространство: Вам просто нужна длинная ванна с тёплой водой для постепенного охлаждения кабеля.
• XLPE/EPR Линия: Экструдер -> CV Трубка (пар/азот) -> Водяное охлаждение -> Привод.
  • Пространство: Вам нужна линия катенарной непрерывной вулканизации (CCV). Это огромная трубка, подвешенная в виде кривой (катенарии), чтобы горячий, мягкий кабель не касался стенок.
  • Высота: Вам может понадобиться башня высотой от 30 до 50 m метров для экструдера, чтобы кабель мог свободно свисать вертикально (VCV) для кабелей очень высокого напряжения.

Мои рекомендации для владельцев заводов

Если вы только начинаете, не пытайтесь делать всё сразу. Начните с отдельной линии PVC. Она проще всего в управлении. Как только появится денежный поток, инвестируйте в отдельную линию CCV для XLPE. Не пытайтесь каждый день менять шнеки на одном оборудовании. Простои и затраты на очистку съедят вашу прибыль.

В чём реальная разница в стоимости этих материалов?

Цена сырья — это лишь одна часть уравнения. Если вы смотрите только на цену за килограмм, вы можете упустить скрытые расходы на обработку и отказы. Как вы рассчитываете истинную ROI?

PVC — самое дешёвое сырьё. XLPE стоит дороже, но позволяет использовать меньшие размеры проводников благодаря лучшим тепловым характеристикам, что экономит медь. EPR — самое дорогое, но снижает затраты на обслуживание в агрессивных средах, где другие кабели выходят из строя.

Экономика изоляции

Когда я разговариваю с инвесторами, они всегда спрашивают о цене пластика. Но в производстве кабелей пластик составляет лишь небольшую часть общей стоимости. Медь (или алюминий) составляет 70-80% от стоимости.

Рассмотрим финансовый разбивку.

1. Стоимость сырья (приблизительные соотношения)

• ПВХ⁴: Базовая стоимость (1.0x). Это сырьевой товар. Цены стабильны.
• Сшитый полиэтилен⁵: Более высокая стоимость (1.3x – 1.5x). Вы платите за агенты сшивания.
• EPR⁶: Наиболее высокая стоимость (2.0x – 3.0x). Резиновые композиции сложны и дороги.

2. Эффект "Экономии меди"

Это секрет продажи XLPE.
Представьте, что вам нужно передавать 300 A мпс тока.

• С PVC: Вы ограничены 70°C. Вам может понадобиться 150mm² медный проводник, чтобы поддерживать охлаждение кабеля.
• С XLPE: Вы можете работать при 90°C. Кабель может безопасно нагреваться выше. Вам может понадобиться только 120mm² медный проводник для передачи того же самого 300 Amps.

Экономия на этом медном проводнике огромна. Она значительно превышает дополнительные затраты на XLPE пластик. Именно поэтому коммунальные компании предпочитают XLPE. Это снижает общую стоимость проекта.

3. Эксплуатационные расходы⁷ (OPEX)

• PVC: Низкая энергозатратность. Отверждение не требуется. Низкий процент брака.
• XLPE (Силан): Средняя стоимость. Требуется энергия для паровой бани.
• XLPE (CCV): Высокая энергозатратность. Трубка CV потребляет много электроэнергии или газа для поддержания высокой температуры и давления. Также требуется азот.
• EPR: Высокая энергозатратность. Аналогично линиям CCV.

4. Жизненная ценность (LTV)

• PVC: Срок службы 20-25 лет. Подходит для зданий, которые будут реконструироваться.
• XLPE: Срок службы 30-40 лет. Необходим для инфраструктуры, проложенной под землей.
• EPR: Срок службы 40+ лет в тяжелых условиях. При отказе шахтного кабеля шахта теряет $10,000 в час. Платить вдвое больше за EPR — это дешевая страховка.

ROI Пример расчета

Предположим, вы участвуете в тендере на проект завода.

Вариант A: ПВХ⁴ Кабели

• Стоимость кабеля: $100,000
• Монтаж: $50,000
• Обслуживание (за 20 лет): $20,000
• Итого: $170,000

Вариант B: Сшитый полиэтилен⁵ Кабели

• Стоимость кабеля: $110,000 (Более высокая стоимость материалов)
• Чистая стоимость кабеля: $95,000
• Монтаж: $50,000
• Обслуживание: $5,000 (Более надежный)
• Итого: $150,000

В этой ситуации XLPE на самом деле дешевле как в краткосрочной, так и в долгосрочной перспективе. Вам нужно обучать клиентов этому расчету. В HONGKAI мы помогаем нашим клиентам готовить такие расчеты для победы в тендерах.

Будущие тенденции: куда движется технология изоляции?

Отрасль не стоит на месте. Новые регламенты и экологические требования стимулируют использование лучших материалов. Готовы ли вы к следующему поколению кабельной изоляции?

Отрасль движется в сторону экологически чистых материалов, таких как HFFR (галоген-свободный огнестойкий) и поддающиеся переработке Полипропилен⁸ (PP) для кабелей среднего напряжения. Устойчивость и пожарная безопасность становятся основными факторами при разработке новых спецификаций кабелей.

За пределами PVC, XLPE и EPR

Хотя эти три материала остаются лидерами, я наблюдаю сдвиг на рынке, особенно в Европе и на высокоразвитых азиатских рынках.

1. HFFR / LSZH (с низким дымообразованием и без галогенов)
PVC находится под угрозой из-за токсичного дыма, который он выделяет.

2. PP (полипропилен) для кабелей среднего напряжения
Новый конкурент XLPE.

3. DC Кабели (постоянный ток)
Кабели высокого напряжения DC растут благодаря возобновляемой энергетике.

Как подготовить ваш завод

• Убедитесь, что ваши экструдеры имеют мощные моторы и редукторы для обработки жестких материалов LSZH.
• Ищите гибкие системы охлаждения, которые могут адаптироваться к различным скоростям охлаждения.
• Инвестируйте в оборудование для контроля качества. По мере того как материалы становятся более продвинутыми, допуск на ошибку уменьшается.

В HONGKAI мы постоянно обновляем конструкции нашего оборудования для обработки этих новых композиций. Мы тестируем их, чтобы вам не приходилось гадать.

Заключение

Выбор между PVC, XLPE и EPR определяет ваш рынок. PVC предназначен для экономически выгодной проводки в зданиях. XLPE — для эффективной передачи энергии. EPR — для тяжелых промышленных применений. Сопоставьте ваше оборудование с материалом для успеха.
