अधात्विक केंद्रीय ढीली-नलिका केबल
GYFXY Current cable

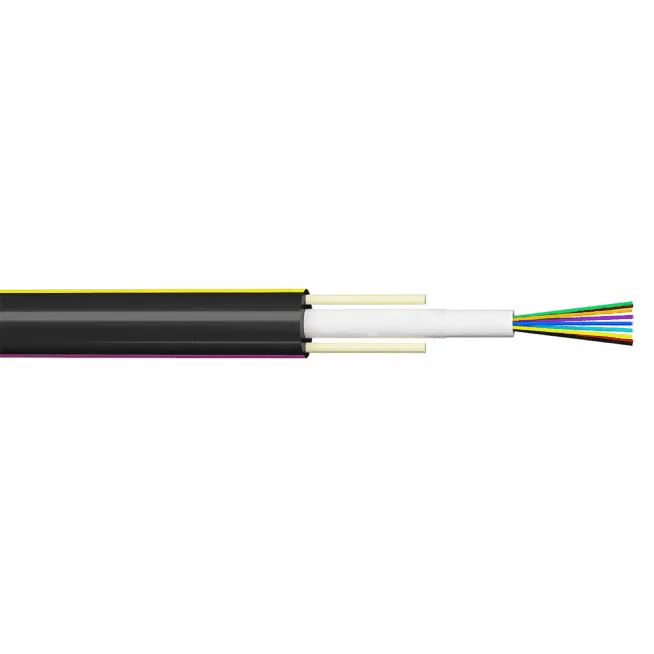

दो समानांतर FRP शक्ति सदस्यों और एक PE बाहरी आवरण के साथ एक केंद्रीय ढीली-ट्यूब संरचना। मार्ग सुरक्षा, भार और जल-अवरोधन आवश्यकताओं की पुष्टि करें।.
OUTDOOR · CENTRAL LOOSE TUBE
GYFXYअधात्विक केंद्रीय ढीली-नलिका केबल
दो समानांतर FRP शक्ति सदस्यों और एक PE बाहरी आवरण के साथ एक केंद्रीय ढीली-ट्यूब संरचना। मार्ग सुरक्षा, भार और जल-अवरोधन आवश्यकताओं की पुष्टि करें।.
- मार्ग प्रारंभ करना
- डक्ट / समर्थित मार्ग
- कॉन्फ़िगरेशन
- फाइबर, निर्माण और जैकेट की पुष्टि करें
- ऑर्डर आधार
- अनुमोदित विशिष्टता और स्वीकृति मानदंड
सुनिश्चित नहीं है कि यह फिट बैठता है? अपनी स्थापना से शुरू करें
उत्पादन ज्ञानकेबल निर्माण उपकरणों का अनुभव।.
एक आपूर्तिकर्ता संपर्कभुगतान, स्वीकृति और डिलीवरी।.
एक स्पष्ट ऑर्डर आधारड्रॉइंग, विशिष्टता और सहमत जांच।.
जहां से शुरू करें
केबल चलेगी।.
अपने प्रोजेक्ट के लिए पुष्टि करने की आवश्यकता वाली चीज़ों को देखने के लिए एक प्रारंभिक बिंदु चुनें।.
WHAT TO CONFIRM
कुछ विवरण चयन को स्पष्ट करते हैं।.
इस केबल के लिए महत्वपूर्ण प्रश्नों को देखने के लिए अपना मार्ग चुनें।.
- स्थापना विधि और यांत्रिक भार
- फाइबर प्रकार, गिनती और नेटवर्क आवश्यकताएँ
- जैकेट, सुरक्षा और स्वीकृति मानदंड
प्रत्येक परत का एक उद्देश्य होता है।.
केबल घटकों की समीक्षा करें, फिर उस कॉन्फ़िगरेशन के लिए ड्रॉइंग की पुष्टि करें जिसे आप ऑर्डर करने की योजना बना रहे हैं।.
अनुमोदित केबल ड्रॉइंग अंतिम आयामों और सामग्री को परिभाषित करती है।.
केंद्रीय ढीला ट्यूब
ऑप्टिकल फाइबर्स को फिलिंग कंपाउंड के साथ एक प्लास्टिक ट्यूब में रखा जाता है।.
विशिष्टताएँ, संदर्भ के साथ।.
अपनी आवश्यकता को तैयार करने के लिए इन संदर्भों का उपयोग करें। कोटेशन और स्वीकृत केबल डेटाशीट आपूर्ति किए गए उत्पाद को परिभाषित करते हैं।.
GYFXY विन्यास गाइड
नीचे दिए गए निर्माण और स्थापना आवश्यकताओं से प्रारंभ करें।.
- Cable construction
- केंद्रीय ढीली नलिका · जल-अवरोधी सामग्री · समानांतर FRP सदस्यअनुमोदित चित्र सामग्री, आयाम और सहनशीलता को परिभाषित करता है।.
- प्रकाशिक विन्यास
- फाइबर श्रेणी और गिनती निर्दिष्ट करेंनेटवर्क डिज़ाइन, तरंगदैर्ध्य और स्वीकृति सीमाओं के विरुद्ध चयन करें।.
- यांत्रिक विन्यास
- स्थापना की स्थितियों को मिलाएंतन्यता, दबाव और मोड़ सीमाएँ पूर्ण केबल निर्माण पर निर्भर करती हैं।.
प्रकाशिक चयन संदर्भ
यदि आपका चयनित फाइबर G.652.D है
- 1310–1625 nm
- ≤ 0.40 dB/kmG.652.D केबल-विशेषता संदर्भ ITU-T G.652 (08/2024) में, तालिका 2।.
- 1530–1565 nm
- ≤ 0.30 dB/kmइसमें 1550 एनएम शामिल हैं। ये मानक सीमाएँ हैं, कोई HONGKAI बैच परीक्षण परिणाम नहीं।.
G.652 a क्षीणन सीमाएँ छोटे इनडोर केबल, जंपर या ड्रॉप केबल के लिए सामान्य विशिष्टता नहीं हैं। फाइबर बेंडिंग प्रदर्शन से भी तैयार केबल की न्यूनतम मोड़ त्रिज्या निर्धारित नहीं होती।.
Sources & scope
सार्वजनिक तकनीकी संदर्भ सितंबर 2026 में जांचे गए। निर्माता के उदाहरण एक निर्माण को दर्शाते हैं; वे HONGKAI के स्रोत कारखाने की पहचान नहीं करते या आपके ऑर्डर के विशिष्टता को स्थापित नहीं करते।.
निर्माण की तुलना करें।.
फिर अपनी संक्षिप्त सूची को संकुचित करें।.
केबल परिवारों की तुलना करते समय मार्ग और सुरक्षा आवश्यकताओं को ध्यान में रखें।.
केंद्रीय ढीली-ट्यूब फाइबर ऑप्टिक केबल
जीवायएक्सटीडब्लू
स्टील-टेप सुरक्षा, समानांतर स्टील तारों और PE बाहरी जैकेट के साथ एक केंद्रीय लूज-ट्यूब निर्माण। अपने इंस्टॉलेशन मार्ग से शुरुआत करें, फिर यांत्रिक और प्रकाशिक आवश्यकताओं की पुष्टि करें।.
गैर-सशस्त्र केंद्रीय ढीली-ट्यूब केबल
जिक्सी
समानांतर स्टील-वायर प्रबलन और PE जैकेट वाला एक केंद्रीय ढीली-ट्यूब केबल। गैर-सशस्त्र निर्माण का चयन करने से पहले बाहरी मार्ग सुरक्षा की समीक्षा करें।.
इस केबल के लिए उपकरण मार्ग का पालन करें।.
GYFXY · गैर-धात्विक केंद्रीय ट्यूब — फाइबर तैयारी से सहमत स्वीकृति और वितरण तक। सूचीबद्ध संरचना से मेल खाते उपकरण और प्रक्रिया संदर्भ HONGKAI देखें।.
निम्नलिखित कार्य बताते हैं कि इस संरचना को कैसे बनाया जाता है। ये एक निश्चित मशीन संख्या या अंतिम उपकरण विनिर्देश नहीं हैं।.
- 01
फाइबर रंगना और तैयार करना
Start with the approved optical fiber. Apply and cure the specified identification colors, then rewind; if colored fiber is purchased, verify the incoming identification and package instead.
- 02
ढीले-ट्यूब एक्सट्रूजन
निर्दिष्ट लूज ट्यूब के अंदर फाइबर की सुरक्षा करें। ट्यूब सामग्री, आयाम, अधिक फाइबर लंबाई और भराव या ड्राई वॉटर-ब्लॉकिंग संरचना की पुष्टि करें।.
- 03
जल अवरोधक और पुनर्बल
निर्दिष्ट जल-रोधी पैकेज लागू करें और तैयार किए गए केंद्रीय ट्यूब के चारों ओर समानांतर FRP सदस्यों को स्थित करें।.
- 04
Outer PE sheath & take-up
निर्दिष्ट बाहरी आवरण लगाएं, ठंडा करें, आयामों की जांच करें, चिह्नित करें और लपेटें। सामग्री ग्रेड, व्यास, टूल्स और डिलीवरी लंबाई अनुमोदित ऑर्डर के अनुसार होती है।.
- 05
निरीक्षण और डिलीवरी तैयारी
Complete the agreed optical and mechanical checks, inspection records, lengths, marking and packing. HONGKAI handles the agreed acceptance inspection and delivery; process videos are not batch test records.
The selected central-tube construction does not need a stranded optical core. The outdoor sheathing video does not approve the FRP arrangement or final jacket dimensions. Final materials, equipment interfaces and acceptance follow the approved drawing and order.
ऑप्टिकल फाइबर रंगीन करना और पुनः रिविंडिंग
HONGKAI coloring and rewinding footage: identification ink is applied and cured before the fiber is rewound. Already-colored input can enter the next approved production stage. Equipment and process reference only. Not proof of the manufacturing source, full equipment configuration or acceptance of your cable batch.
जब आप प्ले दबाते हैं तो YouTube लोड होता है।.Watch on YouTube
Only matching process functions have video controls. Other stages retain their explanation where suitable footage has not been established. These clips are not one continuous factory tour or a batch inspection record.
Independent factories manufacture the finished cable; HONGKAI handles customer-facing supply, payment, agreed acceptance inspection and delivery. Some equipment customers also manufacture the cables we supply. The actual source, specification and acceptance requirements are confirmed for each order.
स्पष्ट जिम्मेदारी के साथ केबल आपूर्ति
HONGKAI supports cable machinery and production projects, and supplies finished fiber optic cables. Our finished cables are produced by independent factories in China that use HONGKAI equipment.
HONGKAI द्वारा आपूर्ति किए गए ऑर्डरों के लिए, हम कोटेशन, ग्राहक भुगतान, सहमत स्वीकार्यता निरीक्षण और डिलीवरी समन्वय संभालते हैं।.
आपके ऑर्डर के लिए एक संपर्क बिंदु
अपने केबल आवश्यकताओं, कोटेशन और ऑर्डर व्यवस्थाओं पर HONGKAI के साथ काम करें। विनिर्देश, भुगतान की शर्तें और डिलीवरी जिम्मेदारियां एक ही आपूर्तिकर्ता के माध्यम से पुष्टि की जाती हैं।.
उपकरण अनुभव पर आधारित स्रोत खरीद
Our cable-equipment experience provides a practical basis for discussing cable construction and production requirements with supplying factories. This helps connect your application requirements with the proposed cable design.
आपके ऑर्डर के लिए स्वीकृति सहमत है
ऑर्डर के लिए स्वीकृति मानदंड, निरीक्षण दायरा और आवश्यक सहायक रिकॉर्ड सहमत किए गए हैं। HONGKAI डिलीवरी से पहले उस सहमत दायरे के खिलाफ स्वीकृति निरीक्षण संभालता है।.
समन्वित डिलीवरी सहायता
HONGKAI coordinates delivery arrangements and order communication under the agreed commercial terms. Lead time, packing requirements and required shipping documents are confirmed as part of the order scope.
फिनिश्ड केबल कौन बनाता है?
चीन के स्वतंत्र कारखाने जो HONGKAI केबल-निर्माण उपकरण का उपयोग करते हैं। HONGKAI आपूर्तिकर्ता है, तैयार-केबल निर्माता नहीं; आपके ऑर्डर के लिए वास्तविक निर्माण स्रोत की पुष्टि की जाती है।.
उत्पाद स्वीकृति क्या स्थापित करती है?
सहमत केबल विशिष्टता, निरीक्षण क्षेत्र और ऑर्डर रिकॉर्ड। HONGKAI उपकरण का उपयोग एक उत्पादन संबंध है, न कि तैयार-उत्पाद प्रमाणन।.
SUPPLY & DELIVERY
HONGKAI सेवा सहायता
आपके केबल आवश्यकताओं, स्वीकृति सहमति और डिलीवरी समन्वय के लिए एक संपर्क बिंदु।.
Procurement & Communication
केबल की आवश्यकताओं, कोटेशन और ऑर्डर व्यवस्था पर एक HONGKAI संपर्क के साथ काम करें। हम आपके ऑर्डर के लिए विनिर्देश, भुगतान की शर्तें और डिलीवरी जिम्मेदारियों की पुष्टि करते हैं।.
Specifications & Acceptance
Discuss the cable construction and agree the acceptance criteria, inspection scope and required records before ordering. HONGKAI handles acceptance inspection against the agreed scope.
Delivery Coordination
HONGKAI के माध्यम से पैकिंग आवश्यकताओं, शिपिंग दस्तावेज़ों और डिलीवरी व्यवस्थाओं का समन्वय करें। लीड टाइम और डिलीवरी जिम्मेदारियां पुष्टि किए गए वाणिज्यिक शर्तों के अनुसार होंगी।.
Service scope is defined in the confirmed quotation or order agreement.
अपना खुद का केबल उत्पादन योजनाबद्ध कर रहे हैं?
HONGKAI केबल निर्माण उपकरण और उत्पादन-परियोजना समर्थन भी प्रदान करता है। केबल ड्रॉइंग, सामग्री और उत्पादन आवश्यकताओं से शुरू करें।.
HONGKAI के माध्यम से तैयार केबल क्यों स्रोतित करें?
HONGKAI केबल-निर्माण उपकरणों के अनुभव को ग्राहक-अभिमुख आपूर्ति ज़िम्मेदारी के साथ जोड़ता है। हमारे कुछ उपकरण ग्राहक भी तैयार केबलों का निर्माण करते हैं जो HONGKAI के माध्यम से आपूर्ति की जाती हैं। आप अपनी आवश्यकता, भुगतान, सहमत स्वीकृति निरीक्षण और डिलीवरी पर HONGKAI के साथ काम करते हैं। आपके ऑर्डर के लिए वास्तविक निर्माण स्रोत और विशिष्टता पुष्टि की जाती है।.
मुझे कैसे पता चलेगा कि क्या GYFXY मेरी परियोजना के लिए उपयुक्त है?
दो समानांतर FRP शक्ति सदस्यों और एक PE बाहरी आवरण के साथ एक केंद्रीय ढीली-ट्यूब संरचना। मार्ग सुरक्षा, भार और जल-अवरोध आवश्यकताओं की पुष्टि करें। अपना मार्ग, मात्रा, गंतव्य और कोई भी चित्र या ग्राहक विनिर्देश साझा करें ताकि विन्यास की समीक्षा की जा सके।.
क्या HONGKAI इस तैयार केबल का निर्माता है?
HONGKAI तैयार फाइबर ऑप्टिक केबल्स की आपूर्ति करता है और भुगतान, स्वीकृति निरीक्षण एवं डिलीवरी का प्रबंधन करता है। ये केबल्स चीन में स्थित स्वतंत्र कारखानों द्वारा HONGKAI केबल-निर्माण उपकरण का उपयोग करके निर्मित की जाती हैं। प्रत्येक ऑर्डर के लिए वास्तविक निर्माण स्रोत और स्वीकृति आवश्यकताओं की पुष्टि की जाती है।.
भुगतान कौन प्राप्त करता है और स्वीकृति व डिलीवरी का प्रबंधन कौन करता है?
तैयार केबल ऑर्डर के लिए, HONGKAI भुगतान प्राप्त करता है और स्वीकृति निरीक्षण व डिलीवरी का प्रबंधन करता है। आपके ऑर्डर के लिए वास्तविक निर्माता, विशिष्टता और स्वीकृति आवश्यकताओं की पुष्टि की जाती है।.
अगर मुझे मॉडल या विशिष्टता नहीं पता है तो?
आप बिना कोई मॉडल चुने पूछताछ कर सकते हैं। मार्ग, इच्छित कनेक्शन, अनुमानित मात्रा या एक ड्रॉइंग भेजें। हम चयन के लिए आवश्यक जानकारी की पहचान करने में आपकी सहायता करेंगे।.
क्या HONGKAI केबल-निर्माण उपकरणों में भी सहायता कर सकता है?
हां। HONGKAI केबल निर्माण उपकरण और उत्पादन-परियोजना समर्थन भी प्रदान करता है। उपकरण कॉन्फ़िगरेशन आपके केबल ड्रॉइंग, सामग्री और उत्पादन आवश्यकताओं का अनुसरण करता है।.
