Какая производственная мощность необходима вашему заводу по производству волоконно-оптических кабелей?

Factory owners, production managers and technical buyers need a capacity target before they can compare fiber optic cable machinery. The target should describe saleable output for a defined product mix and schedule, not a supplier’s highest machine speed.

Fiber optic production capacity planning starts with the cable products and monthly saleable demand, then works backward through stable speed, reel changes, changeovers, planned stops, quality yield and the slowest required process. A factory should calculate capacity separately for fiber preparation, unit formation, cable-core assembly, sheathing, testing and packing. The purchasing decision is whether the proposed process route can meet the required good output under written operating conditions. Maximum speed alone is not a factory-capacity answer.

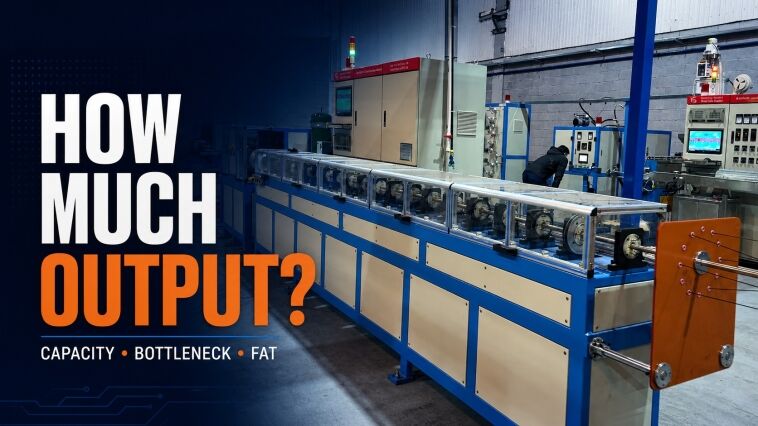

Real HONGKAI HK-90 optical cable sheathing production line. Capacity must be calculated for the confirmed cable diameter, material output and stable operating condition.

This guide helps a new factory define an RFQ, helps an existing factory find the actual bottleneck, and helps procurement compare suppliers on the same basis. Every speed, yield, availability and changeover assumption should come from the buyer’s records or a project-specific trial.

What Does Production Capacity Mean for a Fiber Optic Cable Factory?

Production capacity is the amount of conforming cable or intermediate product that a factory can deliver during a defined period for a defined product mix. The definition must state the product, unit, schedule, quality boundary and operating conditions. Installed speed is only one input because a fiber optic cable factory contains separate processes with different materials, package sizes and stopping patterns. Capacity is useful only when production, quality and procurement use the same definition.

A practical capacity statement should answer five questions:

• Which finished cable families and constructions are included?
• Is output measured as colored fiber, loose tube, cable core or finished cable?
• Is the time basis one shift, one day or one month?
• Does the output mean gross produced length or saleable length released by quality control?
• Which changeovers, maintenance stops and product trials are included?

The distinction between intermediate and finished output matters. Fiber coloring prepares individual fibers. A loose-tube line groups fibers inside a tube. SZ stranding may assemble several tubes around a central member. A sheathing route adds the final protection defined by the cable drawing. One meter at each stage does not represent the same quantity of saleable finished cable.

One practical planning split is to treat integrated and multi-stage routes differently. An indoor cable that runs through one integrated production line can be planned from the verified stable speed for the exact cable specification. An outdoor cable that needs several production lines should be calculated backward from the required finished-cable kilometers, because each upstream stage supplies a different quantity, package and color to the next stage.

Decision criterion: Write the capacity target as one complete sentence, such as “saleable monthly output for the approved product mix under the planned shift schedule, after normal changeovers and quality loss.” Keep the actual values in the project file rather than borrowing a generic utilization percentage.

The HONGKAI fiber optic cable production-line map separates fiber preparation, tight buffering, loose-tube extrusion, SZ stranding, reinforcement, sheathing, testing and packing. That process boundary should be defined before any machine quantity or capacity promise is compared.

Note: A factory-capacity number without a product, period and quality boundary is a sales headline, not a production plan.

Как следует преобразовать ежемесячный спрос на кабели в требуемую производительность линии?

Преобразуйте ежемесячный спрос на продукцию в требуемую часовую производительность годных изделий перед выбором оборудования. Для многоступенчатого наружного кабельного маршрута начните с требуемых километров готового кабеля и рассчитывайте обратно от финальной оболочки к SZ скручиванию, экструзии свободной трубки и окраске волокон. Повторите расчет для каждой основной группы продуктов, поскольку диаметр, материалы, количество трубок, цвета, длина катушки и технологический маршрут изменяют рабочий диапазон. Не используйте один средний продукт для скрытия сложного ассортимента.

Используйте следующую простую цепочку расчетов.

Тот же метод должен применяться на участке выше по потоку. Если один готовый кабель использует несколько свободных трубок, требования к трубкам должны отражать конструкцию кабеля, количество трубок, план упаковки и ожидаемые потери на участке выше по потоку. Если завод закупает предварительно окрашенное волокно, окраска может не требоваться для этого продукта. Если завод продает кабель с плотной буферизацией для внутренней прокладки, расчет по свободным трубкам может быть неуместен.

Для предварительного обзора кабеля для наружной прокладки используйте эту обратную последовательность:

Реальная линия производства свободных трубок HONGKAI с многоцветной подачей волокна. Мощность на участке выше по потоку должна покрывать все требуемые цвета трубок и смены.

The numerical ranges above come from confirmed HONGKAI project-planning experience; they are not guaranteed values or industry-standard operating ranges. A supplier still needs the exact cable drawing, dimensions, materials, lay length, order kilometers and production schedule before confirming capacity or stable speed.

Что запросить: Запросите таблицу ассортимента продукции, содержащую чертеж готового кабеля, ежемесячную реализуемую длину, размер производственной партии, длину катушки, семейство материалов, требуемый технологический маршрут и запланированный график смен. Существующие заводы должны добавить фактическое время наладки, брак, неплановые остановки и данные по удержанию качества на каждом этапе.

Не вводите напрямую в ежемесячный план скорость из каталога поставщика. Условия каталога могут относиться к конкретному материалу, диаметру, упаковке, оснастке и методу испытаний. Требуемая стабильная скорость должна быть продемонстрирована на утвержденном или согласованном типовом продукте при письменных условиях.

Примечание: Расчет спроса определяет, что должен поставить завод; расчет процесса показывает, может ли предложенный маршрут обеспечить это.

Почему узкое место определяет производственную мощность завода?

Узкое место — это критический процесс, ограничивающий объем выпускаемой продукции после учета нормальных потерь при эксплуатации. Более быстрая машина на предыдущем этапе не увеличивает мощность по выпуску готового кабеля, если последующий процесс — лаборатория или упаковочный участок — не способен переработать весь объем ее продукции. Узкое место может смещаться при изменении ассортимента продукции, поэтому мощность необходимо оценивать по маршруту, а не приписывать постоянно одной машине. Незавершенная продукция — это сигнал для анализа, а не доказательство эффективности предыдущего этапа.

Текущий HONGKAI Ссылка на линию производства кабеля GYXTW показывает проверенную трехэтапную схему: HK-235 окраска и перемотка волокон, HK-50 экструзия PBT свободной трубки с заполнением желеобразным составом и HK-90 бронирование и PE оболочка для одобренной GYXTW конструкции. Эти машины выполняют разные преобразования и передают разные пакеты. Их линейные скорости нельзя сравнивать, будто каждый метр — это одинаковый готовый продукт.

Фактическая линия HONGKAI HK-800/12 SZ скручивания. Стабильный выход зависит от конструкции кабеля, количества трубок, шага скручивания и плана пакетирования.

Как проверить: Нарисуйте маршрут продукта от поступающей покрытой волоконной нити до выпущенного кабеля. Для каждого этапа зафиксируйте требуемые входные пакеты, годный выход, запланированные часы, фактическую стабильную скорость, категории остановок, уровень незавершенного производства и потребность downstream. Этап, который многократно препятствует достижению требуемого годного выхода, является текущим узким местом.

Before naming a bottleneck, review the cable construction and every stage handoff. GYXTW, ADSS and other stranded loose-tube cables change speed and machine demand with the exact specification, tube count, lay length and package plan; tight-buffered indoor cable and FTTH routes may use a different or integrated production line.

Примечание: Вопрос полезной мощности — не “Какой станок самый быстрый?”, а “Какой требуемый этап препятствует достижению реализуемого выхода для утвержденного ассортимента продукции?”

Какие потери в работе необходимо учитывать перед покупкой дополнительного оборудования?

Включите обычные остановки и потери качества, которые сохранятся и после установки нового оборудования. Замена катушек, смена оснастки, изменение материала, очистка, прогрев, настройка рецептуры, плановое техническое обслуживание, контроль качества, брак и переделка снижают реализуемый выход. Используйте измеренную историю завода, если она доступна, и консервативный пробный план, если ее нет. Предложение по мощности должно разделять запланированное время, рабочее время, валовой выход и выпущенный выход, а не сжимать их в одну необъясненную процентную величину.

Постройте модель потерь на основе наблюдаемых событий:

• Потери при пакетировании: смена катушек подачи, смена барабанов намотки, сварка или протяжка, частичные пакеты.
• Потери при смене продукта: смена оснастки, смена цвета или материала, очистка, выбор рецептуры и утверждение первого образца.
• Потери в процессе: неустойчивый запуск, срабатывание сигнализации, сброс натяжения, стабилизация температуры и прерывание подачи материала.
• Потери качества: отклонения по размерам, дефекты поверхности, отказы при оптических испытаниях, переделка, повторное тестирование и изолированный материал.
• Планируемые потери: профилактическое обслуживание, калибровка, перерывы операторов, обучение и запланированные инженерные испытания.
• Flow losses: upstream waiting, downstream blockage, laboratory release delay, drum handling and material shortage.

Common mistakes: Applying one utilization factor to every stage makes the plan look complete but hides why time is lost. Coloring, extrusion, stranding, sheathing and laboratory work have different stop patterns. The factor should be supported by stage-specific records or remain an explicit planning assumption to be validated.

A conservative review should treat material-change time as an explicit loss and should not substitute structure speed for verified production speed. Lay length and operator proficiency can also change the stable result. For a conservative monthly estimate, use the lowest verified capacity among the required stages instead of averaging a fast stage with a slow one.

For a new factory, ask suppliers to state the operating conditions behind every capacity answer and to separate machine capability from the buyer’s future availability and yield. A machine supplier can demonstrate a stable production condition during FAT; the supplier cannot guarantee the buyer’s shift discipline, material quality, maintenance practice or order mix without project evidence.

For an existing factory, compare the last several representative batches instead of selecting the best shift. Record why the production stage stopped, how long restart took, whether the material was released, and whether upstream or downstream stages were waiting. This turns a capacity debate into a measurable improvement list.

Note: Capacity planning becomes credible when every loss is either measured, explicitly assumed or assigned to a future validation step.

What Capacity Evidence Should Be Written Into the RFQ and FAT?

The RFQ should define the target product, materials, tooling, package sizes, operating condition, measurement method and acceptance record for the required stable output. The FAT should test an agreed representative product for a defined continuous period and link machine settings to the measured sample. Maximum mechanical or structure speed may be recorded separately, but it should not replace the stable production test. Every untested product or condition must remain an explicit limitation.

Evidence to request: Put these items in the same revision-controlled capacity schedule:

• ☐ Чертеж готового кабеля или промежуточного продукта и его ревизия
• ☐ Входящие волокно, полимер, наполнитель, элементы усиления и бронирующие материалы, как применимо
• ☐ Оснастка, количество компонентов, габариты продукта и диапазон конструкции
• ☐ Чертежи катушек подачи и намотки или готовых барабанов и направление намотки
• ☐ Целевая стабильная скорость для согласованного типового продукта
• ☐ Требуемые условия непрерывной работы и допустимые плановые остановки
• ☐ Онлайн-измерения, лабораторные испытания, приборы и статус калибровки
• ☐ Общая произведенная длина, длина соответствующих образцов, брак и обработка задержанных партий
• ☐ Журнал остановок с указанием причины, продолжительности, действий по возобновлению и ответственности
• ☐ Рецептура, сигналы тревоги, тренды и записи оператора, сохраняемые вместе с образцом
• ☐ Пределы прохождения/непрохождения и процедура повторного тестирования
• ☐ Продукты, материалы и условия эксплуатации, не продемонстрированные во время FAT

Покупатель должен также выделить три утверждения в предложении: механическую скорость проектирования, стабильную производственную скорость для согласованного продукта и ожидаемую производительность завода в соответствии с графиком покупателя. Эти значения отвечают на разные вопросы. Только среднее утверждение обычно можно напрямую продемонстрировать во время испытания машины FAT; результат производительности завода требует эксплуатационных данных после ввода в эксплуатацию.

For an extrusion-stage capacity check, start with screw output under a stated condition. The calculation then uses the polymer, the cable or tube inner and outer dimensions, and the required material mass per meter to derive a theoretical meters-per-minute value for the selected extruder size, such as a 50 mm or 90 mm machine. FAT must then verify the real stable speed and product quality for the agreed construction; an open-head kilograms-per-hour result alone does not prove finished-cable capacity.

Техническая иллюстрация — не фото объекта. Стабильная скорость FAT связывает утвержденные материалы и чертеж с измеренным выходом шнека, массой материала на метр, стабильной скоростью, записями остановок и проверками качества.

Как проверить: используйте один и тот же график производительности для сравнения коммерческих предложений, обзора конструкции, FAT, установки и наращивания мощностей на объекте. Если продукт слишком дорог или непрактичен для запуска во время FAT, согласуйте типовой продукт и сохраните оставшуюся валидацию как заранее определенную точку приемки на объекте.

Более широкий чек-лист завода по производству волоконно-оптических кабелей помогает покупателям отслеживать коммунальные услуги, объем лабораторных работ, обращение с материалами и подготовку персонала рядом с основным оборудованием.

Примечание: Обещание производительности является обязательным только в случае, если испытываемый продукт, условия, измерения и границы ответственности указаны рядом с числом.

When Should a Factory Add Equipment Instead of Improving the Existing Process?

Add equipment when the required process remains the verified constraint after recoverable losses and interface problems have been addressed. Improve the current process first when lost output comes mainly from changeovers, material supply, maintenance, quality holds, drum handling or downstream blockage. A second machine creates value only when upstream supply, downstream consumption, utilities, labor, laboratory capacity and floor flow can support it. The decision should compare complete route capacity before and after the change.

Используйте следующее поэтапное решение.

1. Confirm the saleable-output gap for the approved product mix.
2. Identify the current bottleneck with batch and stop records.
3. Separate losses that can be reduced from losses that require more installed capacity.
4. Model the next bottleneck after the proposed improvement.
5. Check utilities, floor space, material supply, staffing, testing and drum flow.
6. Define the FAT and site-acceptance evidence for the new or modified stage.

Decision criterion: An upgrade proposal should show the current constraint, the changed process boundary, the expected handoff to upstream and downstream stages, and the evidence that will prove the new balance. A larger extruder, faster take-up or extra production line should not be approved as an isolated speed purchase.

Parallel equipment may be justified when product families need incompatible materials, tooling or cleaning boundaries; when one stage cannot meet demand even at a validated stable condition; or when maintenance risk requires redundancy. Those decisions are project-specific and should not be inferred from annual sales volume alone.

A practical expansion trigger is sustained demand beyond the verified limit of the existing route. If the factory already runs two or three shifts and the bottleneck stage has reached its stable production ceiling for the confirmed product, a second or third line can be evaluated. When HONGKAI prepares an early-stage estimate, it may model about 10%–20% capacity above the confirmed order requirement, but that allowance must be reviewed against product mix, changeovers and investment risk rather than treated as a universal rule.

При планировании модернизации покупатель также должен проверить совместимость катушек, направление линии, электропитание, охлаждение, сжатый воздух, интерфейсы управления, доступ для технического обслуживания и окна остановки. Мощность, полученная на бумаге, может исчезнуть во время установки, если новый этап не вписывается в существующий поток производства.

Примечание: Лучший проект по мощности устраняет подтвержденное ограничение системы; он не предполагает автоматическую покупку оборудования с наибольшими заявленными характеристиками.

Какую информацию следует предоставить для анализа мощности оптоволоконного производства?

Send the product and operating plan before requesting a capacity answer. A configuration-specific review needs the target cable drawings, monthly product mix, saleable-output requirement, batch and reel plan, shift schedule, existing equipment, utilities and quality boundary. An existing factory should add representative production and stop records; a new factory should identify which assumptions still need validation. Missing values should become technical questions, not invented defaults.

Проверочный список: Подготовьте один комплект проектной документации, содержащий:

• ☐ Наименования готовых кабелей, области применения, поперечные сечения и спецификации материалов
• ☐ Ежемесячный спрос на реализуемую продукцию по семействам кабелей
• ☐ Подтвержденные объемы заказов в километрах и любые утвержденные допущения по мощности на ранних этапах планирования
• ☐ Planned batch lengths and finished drum sizes
• ☐ Shift calendar, holidays and planned maintenance windows
• ☐ Required process route from purchased coated fiber to packed cable
• ☐ Existing machine models, process boundaries and suspected bottleneck
• ☐ Actual stable speeds, changeovers, scrap and stop reasons where available
• ☐ Factory voltage, cooling, compressed air, layout and material-flow constraints
• ☐ Quality plan, release tests and customer acceptance boundary
• ☐ Required commissioning date and staged-expansion plan
• ☐ Products and assumptions that still require a trial

Use the cable structure to decide whether the route needs coloring, tight buffering, loose-tube extrusion, SZ stranding, reinforcement, armoring, sheathing, testing and packing. Buyers can use the public fiber optic cable production solutions page as a process map, then send the project package through the clean HONGKAI contact page for a configuration-specific review.

Evidence to request: Ask for the final proposal to identify every capacity assumption, every demonstrated condition and every open item that remains the buyer’s responsibility. This prevents a preliminary planning model from being presented later as a guaranteed production result.

When the cable specification and order plan are missing, any supplier can give only a broad range. Precise capacity matching starts when the buyer provides the construction, dimensions, materials, required kilometers and shift plan, allowing every production stage to be calculated backward from finished-cable output.

Note: A useful capacity review ends with a balanced process map, a testable output target and a short list of assumptions that still need project evidence.
