O que é cabo CATV/GYXTPY?

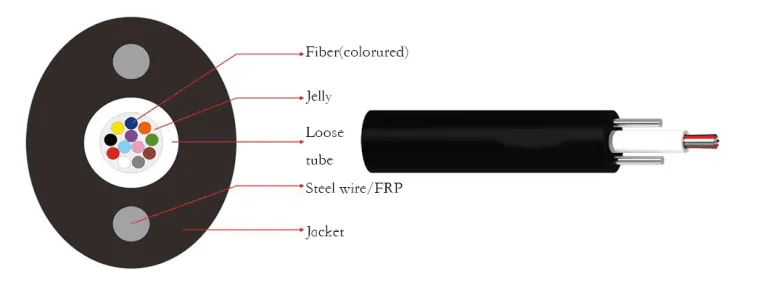

A partir da estrutura abaixo, pode-se observar visualmente que sua estrutura é composta pelas seguintes partes:
- Fibras
- Tubo solto
- Aço/PRFV
- Jaqueta de PE
Então, se analisarmos de acordo com nossos artigos anteriores: Como escolher uma linha de produção de acordo com os diferentes cabos ópticos, Isso é feito pelas seguintes máquinas:
3 passos para fazer o cabo CATV/GYXTPY por máquinas
1. Máquina de colorir e rebobinar HK-235
- Núcleo de fibra compensa: colocar 25km/50km fibra nua.
- Dispositivo antiestático: Remova detritos da superfície da fibra devido ao processo de alta velocidade no ar.
- Carga de tinta: Usado para armazenar as cores a serem coloridas.
- Mofo: Certifique-se de que o diâmetro do núcleo da fibra seja o mesmo.
- Lâmpada UV e forno de cura: O Fonte de alimentação alemã estabiliza a tensão de saída da lâmpada UV para garantir uma temperatura estável e, em seguida, o forno de cura permite que a cor adira à superfície da fibra nua.
- Absorção do núcleo de fibra: Bandeja de varredura totalmente automática e também um dispositivo antiestático adicional.
- Medidor de nitrogênio: O nitrogênio pode aumentar a adesão da tinta, você pode usar esta tabela para ajustar o tamanho da entrada de nitrogênio.
- Tela sensível ao toque: Interface homem-máquina para operação automatizada.
2. Linha de produção de tubos soltos com controle IPC+PLC HK-50
- Fibra compensa: coloque no 1-12 prato do 25km/50km fibra nua, E para comodidade de nossos clientes, marcamos a posição de cada colocação de cor.
- Máquina de gelatina: Sistema de enchimento/circulação de gelatina totalmente automático para obter um enchimento estável e sem bolhas.
- Extrusora: Suporta material PBT / PP e saída de cola estável para garantir um diâmetro externo estável durante a aceleração e desaceleração.
- Gabinete: O uso do gabinete elétrico separado de energia frontal e fraca, Siemens PLC e visualização do sistema operacional para que o operador produza produtos qualificados de forma mais rápida e estável.
- Tanque de água quente: Um sistema de resfriamento com circulação interna é usado para abaixar a superfície do cabo por meio de resfriamento a água, a fim de obter um diâmetro externo estável.
- Cabrestante: Bandeja de varredura totalmente automática e também um dispositivo antiestático adicional.
- Medidor de nitrogênio: O nitrogênio pode aumentar a adesão da tinta, você pode usar esta tabela para ajustar o tamanho da entrada de nitrogênio.
- Tela sensível ao toque: Interface homem-máquina para operação automatizada.
3. Linha de produção de revestimento de controle IPC+PLC HK-90
- Soltura de tubo solto: Coloque o tubo solto de 1 a 12 núcleos que foi feito pela linha de tubos soltos.
- Retorno do aço/FRP: Coloque o fio de aço ou FRP, o tamanho do carretel é adequado 800-1000 mm, Eles são equipados com uma mesa de endireitamento para endireitá-los de modo que entrem horizontalmente antes de entrarem na cabeça.
- Dispositivo de fio: Devido a alguns requisitos do cliente, esta máquina pode ser usada para colocar fios de aramida.
- Extrusora principal: Suporte material PE/PVC e saída de cola estável para garantir diâmetro externo estável durante aceleração e desaceleração, a fim de facilitar a operação do operador, estamos equipados com um cabeça sem ajuste bem como um ponta/matriz integrada, o que economiza muito tempo no processo operacional.
- Gabinete: O uso do gabinete elétrico separado de energia frontal e fraca, Siemens PLC e visualização do sistema operacional para que o operador produza produtos qualificados de forma mais rápida e estável.
- Tanque de água de resfriamento de 12 metros + tanque: Um sistema de resfriamento com circulação interna é usado para abaixar a superfície do cabo por resfriamento a água para atingir um diâmetro externo estável. Equipado com resfriadores e 800 polias guia para obter o efeito de resfriamento do cabo durante o processo de alta velocidade.
- Medidor de diâmetro externo: O instrumento de inspeção do diâmetro externo pode detectar e indicar a alteração do diâmetro externo através do gabinete de controle principal em todos os momentos e também pode exibir o diâmetro externo por meio de um painel de exibição eletrônico.
- Cabrestante: Devido às especificações especiais do cabo CATV/GYXTPY, não usamos a lagarta como cabrestante, e a vantagem desse estilo é que a velocidade pode ser maior que a da lagarta e não deformará o cabo.
- Acumulador de 9 metros: A função deste equipamento é que o operador não precisa parar durante o processo de troca da placa, o que economiza muito tempo de operação.
- Dispositivo de impressora de tipo colorido: Imprima o texto que você precisa exibir na superfície do cabo aquecendo e gravando
- Assumir: Enrolamento de disco duplo para obter troca de disco ininterrupta; o deslocamento por servo torna-o mais organizado, e o diâmetro de disco adequado pode atender até 630-1000 mm.
Mundo final
se você estiver interessado neste projeto, vamos entre em contato com vocês para receber a oferta
