Deskripsi PRODUK AKHIR

5/5

Apa itu kabel GYXTC8S?

Kabel GYXTC8S adalah kabel serat optik yang digunakan untuk transmisi data berkecepatan tinggi. Kabel ini terdiri dari dua serat optik yang dikelilingi oleh bahan dielektrik dan dibungkus dalam lapisan pelindung.

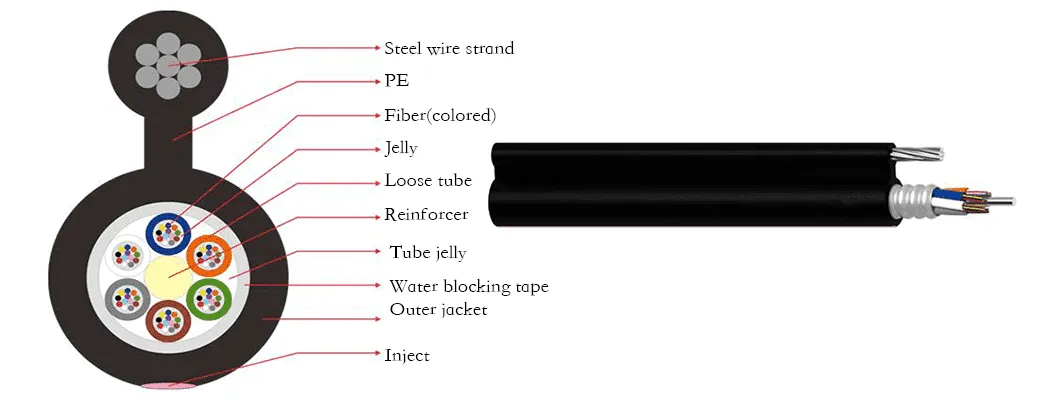

Secara struktural GYXTC8S kabel terdiri dari komponen-komponen berikut.

    1. 1-12 inti Inti Serat Berwarna
    2. Tabung longgar * 12 inti
    3. Kawat penguat (FRP/Kawat Baja)
    4. kawat pembawa pesan
    5. Jaket PE

Bagaimana cara memproduksi kabel GYXTC8S?

Jadi lini produksi ini dibutuhkan dalam peralatan untuk menyelesaikan:

    1. Mesin Pewarna dan Pemutar Ulang HK-235 untuk mewarnai inti 1-12 Inti Serat
    2. Lini Produksi Kabel Tabung Longgar Kontrol IPC+PLC HK-50 untuk menyelesaikan Tabung PBT dan mengisi Jeli Di dalamnya, Berapa kali perlu diproduksi sebanyak itu Tabung seperti ada
    3. Lini Produksi Tabung Longgar HK-SZ untuk menyatukan masing-masing Tabung longgar sekitar Kawat penguat (FRP/Kawat Baja)
    4. Lini Produksi Selubung Kontrol PLC IPC+HK-90 untuk melakukan Benang Aramid/Jaket PE keduanya.
PROSES PRODUK

1. MESIN PEWARNAAN DAN PENGGULUNGAN ULANG HK-235

mesin pewarna

  • Mesin ini digunakan untuk mewarnai atau memutar ulang Inti Serat sebagai 12 warna
  • Kecepatan Pewarnaan: 1500m/menit
  • Kecepatan Putar Ulang: 1800m/menit
  • PLC: Siemens
  • Layar Sentuh: Kinco
  • Lampu UV: 7,5 KW, Jerman impor pasokan tenaga listrik

2. HK-50 IPC+PLC KONTROL GARIS PRODUKSI TABUNG LONGGAR

Lini Produksi Pelapisan Sekunder Serat Optik Otomatis

  • 1-12 Kepala serat terbayar: pasang pada inti serat 1-12 dengan Danfoss pengemudi.
  • Mesin pengisi jeli: isi jeli ke dalam tabung longgar dan keluarkan udara darinya secara otomatis.
  • Alat penghilang elektrostatik: menghilangkan kotoran dari permukaan serat sebelum ekstruder.
  • Compounder masterbatch: mengisi warna masterbatch dengan warna lain.
  • Mesin Pengering dan Hopper Otomatis: akan memasukkan dan mengeringkan bahan baku secara otomatis.
  • Ekstruder utama: menggunakan sekrup kualitas terbaik dari Cina, ekstrusi bahan PP / PPT. dan motor menggunakan Siemens.
  • Kabinet kontrol: Kontrol PLC + IPC, pengoperasian lebih mudah bagi pekerja, transduser menggunakan Amerika Emerson, bagian listrik lainnya menggunakan Schneider.
  • Palung Air Hangat dan Dingin: mendinginkan kawat secara perlahan.
  • Pengukur Diameter: menampilkan diameter kabel sebenarnya kepada operator.
  • Capstan: mengubah kecepatan garis secara otomatis dengan panasonic servo.
  • Pengambilan semi-otomatis: motor menggunakan Siemens, transduser menggunakan Emerson, sistem kontrol dengan 7 inci Kinco layar sentuh plus Sistem PLC Siemens S7-200 kontrol. Ini akan mengubah kumparan kawat secara otomatis ketika satu pcs penuh.

3. HK-SZ LOOSE TUBE LINE PRODUKSI BERTUMPUK

Mesin Stranding Hk 800 Sz

  • Pembayaran dengan kawat pembawa pesan: pasang pada kawat pembawa pesan
  • Pembayaran tabung longgar x 12 set: pasang pada tabung longgar, inti maksimal yang dapat dipenuhi: 12 * 12 = 144 inti.
  • Mesin pengisi jeli: isi jeli sebelum ekstruder otomatis.
  • Mesin Pengering dan Hopper Otomatis: akan memasukkan dan mengeringkan bahan baku secara otomatis.
  • Kabinet kontrol: Kontrol PLC + IPC, pengoperasian lebih mudah bagi pekerja, transduser menggunakan Amerika Emerson, bagian listrik lainnya menggunakan Schneider.
  • Perangkat pengikat SZ: kendali oleh motor servo dan sudutnya dapat disesuaikan dari satuan ±4π ±20π.
  • Mesin pengikat silang kepala ganda: mengikat silang tabung longgar dengan Servo motor plus Emerson kontrol.
  • Mesin pengikat silang kepala tunggal: inti mengikat tabung longgar dengan Servo motor plus Emerson kontrol.
  • Mesin pembungkus kepala ganda: pasang pada pita pemblokiran air/aluminium foil/film PET, dsb.
  • Pengukur Diameter: menampilkan diameter kabel sebenarnya kepada operator.
  • Mesin Capstan sabuk datar roda 800mm: kekuatan oleh Siemens motor plus Kotak Deselerasi plus Emerson kontrol.
  • Mesin pengambil dan traverse tipe kantilever portabel: motor menggunakan Siemens, transduser menggunakan Emerson, kontrol PLC oleh Siemens S7-1200.

4.LINE PRODUKSI SELUBUNG KABEL OPTIK HK-90

Lini Produksi Selubung Serat Optik Hk 90 Untuk Gyxtc8s

  • Tipe Gantry 800-1600mm melunasi: Motor: Siemens, Drive: EmersonLayar sentuh: Siemens, sistem PLC: Siemens s7-1200
  • Penari silinder: keterkaitan dengan pembayaran, Potensiometer + kontrol silinder
  • Pembayaran dengan kawat pembawa pesan - 1 set: pasang pada kawat pembawa pesan.
  • Pita baja aluminium berkepala ganda terbayar: pasang pada baja-aluminium.
  • Perangkat las jahitan on-line: las sambungan pita baja & aluminium saat mengganti satu drum pita ke yang lain.
  • Alat pembuat pita logam bergelombang: membuat baja aluminium bergelombang sebelum diekstruder.
  • Alat pembentuk longitudinal pita logam: pembentukan longitudinal dan diameter tetap sebelum ekstruder
  • Pembayaran benang aramid: putar benang aramid dengan tabung longgar setelah aluminium. kontrol ketegangan oleh masing-masing ' redaman magnetik.
  • Mesin Pengering dan Hopper Otomatis: akan memasukkan dan mengeringkan bahan baku secara otomatis.
  • Ekstruder utama: menggunakan sekrup kualitas terbaik dari Cina, ekstrusi bahan PE / PVC. dan motor menggunakan Siemens.
  • Kabinet kontrol: Kontrol PLC + IPC, pengoperasian lebih mudah bagi pekerja, transduser menggunakan Amerika Emerson, bagian listrik lainnya menggunakan Schneider.
  • Palung Air Hangat dan Dingin: mendinginkan kawat secara perlahan.
  • Pengukur Diameter: menampilkan diameter kabel sebenarnya kepada operator.
  • Capstan: Daya: 7,5KW Siemens motor + Kotak Perlambatan + 7.5KW Amerika Emerson transduser + pengatur kecepatan.
  • Penari silinder: hubungan dengan pengambilan, Potensiometer + kontrol silinder
  • Tipe Gantry 800-1600mm menerima: Motor: Siemens, Drive: EmersonLayar sentuh: Siemens, sistem PLC: Siemens s7-1200



tata letak mesin luar ruangan penuh
tata letak mesin luar ruangan lengkap
