01SELECTED PRODUCTION LINE

CAT6A / CAT7 কেবল উৎপাদন লাইন

ইন্সুলেশন, ফোমিং, টেপিং এবং ব্রেইডিং রুটসহ একটি প্রকল্প-ভিত্তিক কনফিগারেশন।.

PRODUCTION LINE PREVIEW

রেফারেন্স কনফিগারেশন

SHIELDED CONSTRUCTION REVIEW

4 PAIRS · FOIL & BRAID S/FTP shown as a 3D reference render, not CAD or an approved project drawing. Confirm the foil path and final shielding.
S/FTP cable 3D reference render: four individually foil-screened twisted pairs and an overall braid; illustrative, not an approved project drawing.
Physical-Foaming Tandem Line — 3D reference renderPhysical-Foaming Tandem Line3D reference render
500 Back-Twist Pairing System — 3D reference render500 Back-Twist Pairing System3D reference render
800 Cantilever Cabling & Taping — 3D reference render800 Cantilever Cabling & Taping3D reference render
24-Carrier Metal Braiding Machine — 3D reference render24-Carrier Metal Braiding Machine3D reference render
80 Outer-Sheathing Line — 3D reference render80 Outer-Sheathing Line3D reference render
PRODUCTION DETAILS BELOWপ্রক্রিয়া এবং সরঞ্জাম মডিউলগুলি পর্যালোচনা করুন
REFERENCE PROJECT SCOPE CAT6A / CAT7 কেবল উৎপাদন লাইন স্পেসিফিকেশন-ভিত্তিক · রেফারেন্স কনফিগারেশন
এই উৎপাদন লাইনটি কী উৎপাদন করে?

Plan a CAT6A or CAT7 LAN cable project around the supplied eight-family equipment schedule. Review solid insulation and physical foaming, separator production, back-twist pairing, cabling and taping, metal braiding, sheathing and coiling. The final route follows your cable drawing and acceptance plan.

এই উৎপাদন লাইনটি কনফিগার করুন রেফারেন্স কনফিগারেশন দেখুন
পণ্য পরিসর
CAT6A / CAT7 · drawing-led configuration
নিয়ন্ত্রণ অগ্রাধিকার
Dielectric geometry, shielding and electrical tests
মূল প্রক্রিয়া
Insulation → pairing → screening → jacket
গ্রহণযোগ্যতার ভিত্তি
অনুমোদিত ক্যাবল স্পেসিফিকেশন বা নমুনা

02CABLE SPECIFICATION

আপনার LAN ক্যাবল স্পেসিফিকেশন দিয়ে শুরু করুন

Machine selection is the result of the required cable, not the starting point.

STEP 01 · PROJECT INTENT

আপনি কী পরিকল্পনা করছেন?

Changes the questions we ask, not an automatic machine claim.
STEP 02 · PRODUCT DEFINITION

মেশিনগুলির আগে কেবলটি সংজ্ঞায়িত করুন

পরিচিত ইনপুটগুলি বেছে নিন এবং অনিশ্চিত আইটেমগুলি যৌথ নিশ্চিতকরণের জন্য রেখে দিন।.

03CABLE STRUCTURE

প্রক্রিয়া নির্বাচনের আগে কেবলটি খুলুন

এর ফাংশন, উৎপাদন পর্যায় এবং নিয়ন্ত্রণ দায়িত্ব দেখতে একটি স্তর নির্বাচন করুন।.

3D reference renders · not CAD, photographs or approved cable drawings.
FOUR-PAIR CONSTRUCTION · 3D REFERENCE RENDERFINAL DRAWING CONTROLS THE PROJECT
S/FTP cable 3D reference render: four individually foil-screened twisted pairs and an overall braid; illustrative, not an approved project drawing.

SELECTED LAYER · 03

চারটি টুইস্টেড জোড়া

এটি ক্রসটALK নিয়ন্ত্রণের পিছনে প্রধান প্রক্রিয়া সম্পর্ক; চূড়ান্ত মানগুলি অনুমোদিত কেবল ডিজাইনের অনুসরণ করে।.

স্তরের ফাংশন
সংকেত জোড়াগুলির মধ্যে পারস্পরিক ক্রিয়াকলাপ নিয়ন্ত্রণ করতে নিয়ন্ত্রিত জোড়া জ্যামিতি ব্যবহার করে।.
উৎপাদন প্রক্রিয়া
জোড়া টুইস্টিং, ব্যাক-টুইস্ট পরিকল্পনা এবং চার-জোড়া ক্যাবলিং
প্রধান নিয়ন্ত্রণ
জোড়া-নির্দিষ্ট লে দৈর্ঘ্য, টান, ব্যাক-টুইস্ট এবং বিকৃতি

04MANUFACTURING PROCESS

প্রতিটি প্রক্রিয়া ধাপ কেবলের পারফরম্যান্স রক্ষা করে

Seven process decisions connect the source equipment schedule to the finished cable. Separator and shielding stages follow the selected design.

3D reference render

Insulation / physical foaming — 3D reference render
STEP 01

ইনসুলেশন / ফিজিক্যাল ফোমিং

Choose between the 60+35 insulation route and the physical-foaming tandem route after confirming the dielectric system. The source foaming details discuss FEP; a different compound needs qualification.

ইনপুট
অনুমোদিত তামার তার + ইনসুলেশন যৌগ
আউটপুট
জোড়া দেওয়ার জন্য প্রস্তুত ইনসুলেটেড কোর
Related equipment
60+35 insulation / physical-foaming tandem
KEY CONTROLব্যাস, সমকেন্দ্রিকতা এবং যোগ্যতাসম্পন্ন ডাইইলেকট্রিক প্রক্রিয়া
ENGINEERING CHECKPOINTS
  • কম্পাউন্ড এবং টুলিং
  • Online dimensional monitoring
  • Foaming operating point, when applicable

05PERFORMANCE CONTROL MAP

Electrical results are built through the process

Confirm the CAT6A or CAT7 test basis and cable drawing before setting process controls.

Conductor & insulation

INFLUENCES Resistance / insulation consistency

Conductor dimensions, concentricity and the approved solid or foamed insulation structure

জোড়া টুইস্টিং

INFLUENCES ক্রসটক আচরণ

Pair-specific lay, back-twist settings, tension and geometry repeatability

Cabling & shielding

INFLUENCES Core / shield consistency

Assembly tension, approved separator position, foil path and braid coverage

শীথিং

INFLUENCES সমাপ্ত মাপ

জ্যাকেটের পুরুত্ব, ঠাণ্ডা করা এবং পৃষ্ঠের গুণগত মান

Taping and braiding modules do not by themselves establish an S/FTP construction. Confirm each pair-foil path, overall shield, drain wire where specified and the final electrical acceptance tests.

06REQUIRED EQUIPMENT

Eight equipment families. One coordinated project.

The quantities below reproduce the supplied project schedule. They are a reference allocation, not a fixed minimum for every CAT6A or CAT7 factory.

0160+35 High-Speed Insulation Line — 3D reference render3D reference render

60+35 High-Speed Insulation Line

Produces colour-identified insulated cores with conductor preparation, extrusion, cooling and online monitoring.

1 set · source allocation

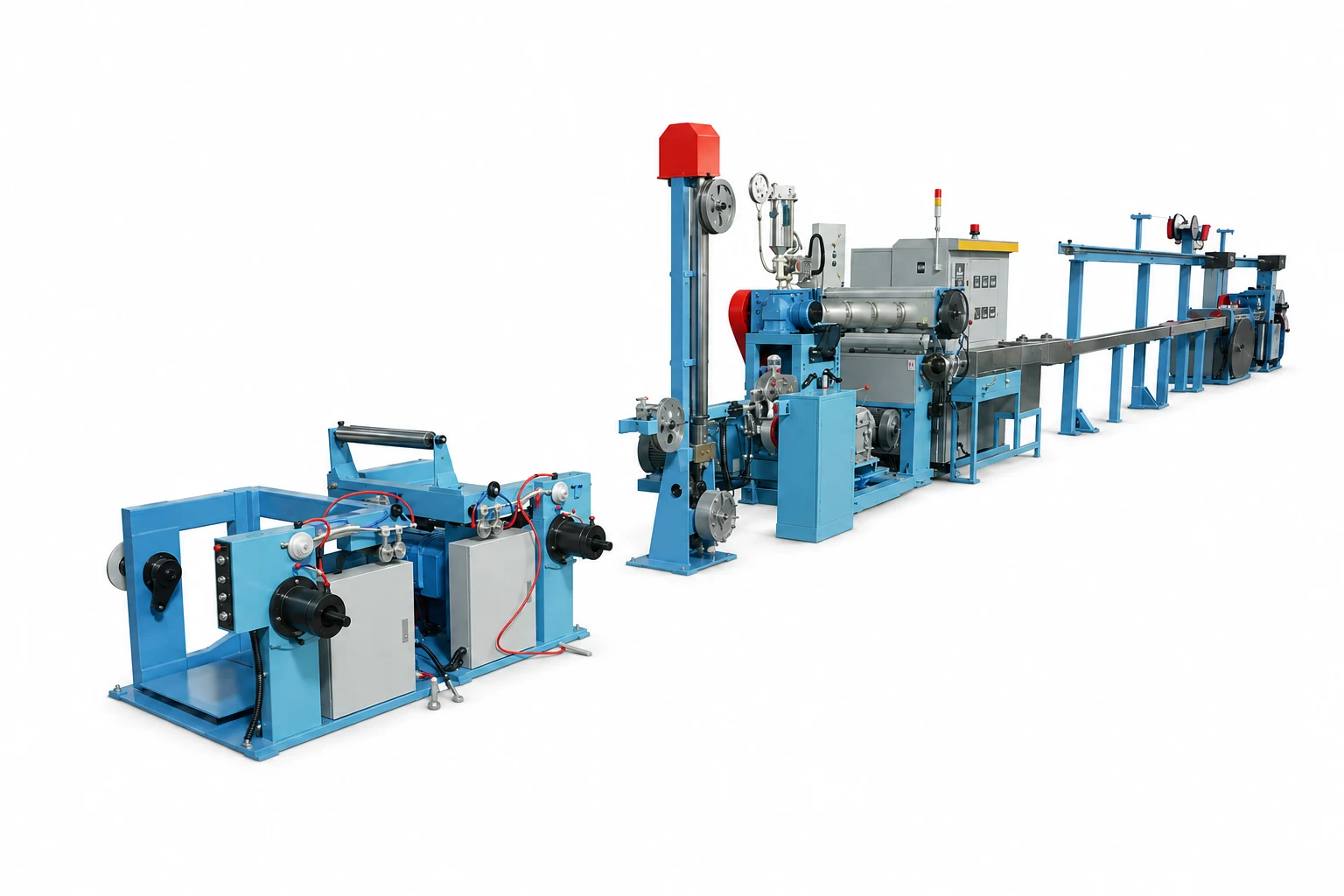

02HK-50 Cross-Separator Line — 3D reference render3D reference render

HK-50 Cross-Separator Line

Extrudes a plastic cross separator as a separate upstream material stream where the cable drawing requires it.

1 set · source allocation
03Physical-Foaming Tandem Line — 3D reference render3D reference render

Physical-Foaming Tandem Line

Combines drawing, annealing, insulation extrusion and nitrogen injection in the documented foaming route.

1 set · source allocation
04500 Back-Twist Pairing System — 3D reference render3D reference render

500 Back-Twist Pairing System

Pairs the insulated conductors with back-twist payoff and controlled tension before four-pair assembly.

8 sets · source allocation
05800 Cantilever Cabling & Taping — 3D reference render3D reference render

800 Cantilever Cabling & Taping

Assembles the four pairs. The documented package includes pair-to-pair active taping, centre wrapping and side wrapping.

2 sets · source allocation
0624-Carrier Metal Braiding Machine — 3D reference render3D reference render

24-Carrier Metal Braiding Machine

Applies a metallic braid around the assembled core when an overall braided screen is specified.

10 sets · source allocation

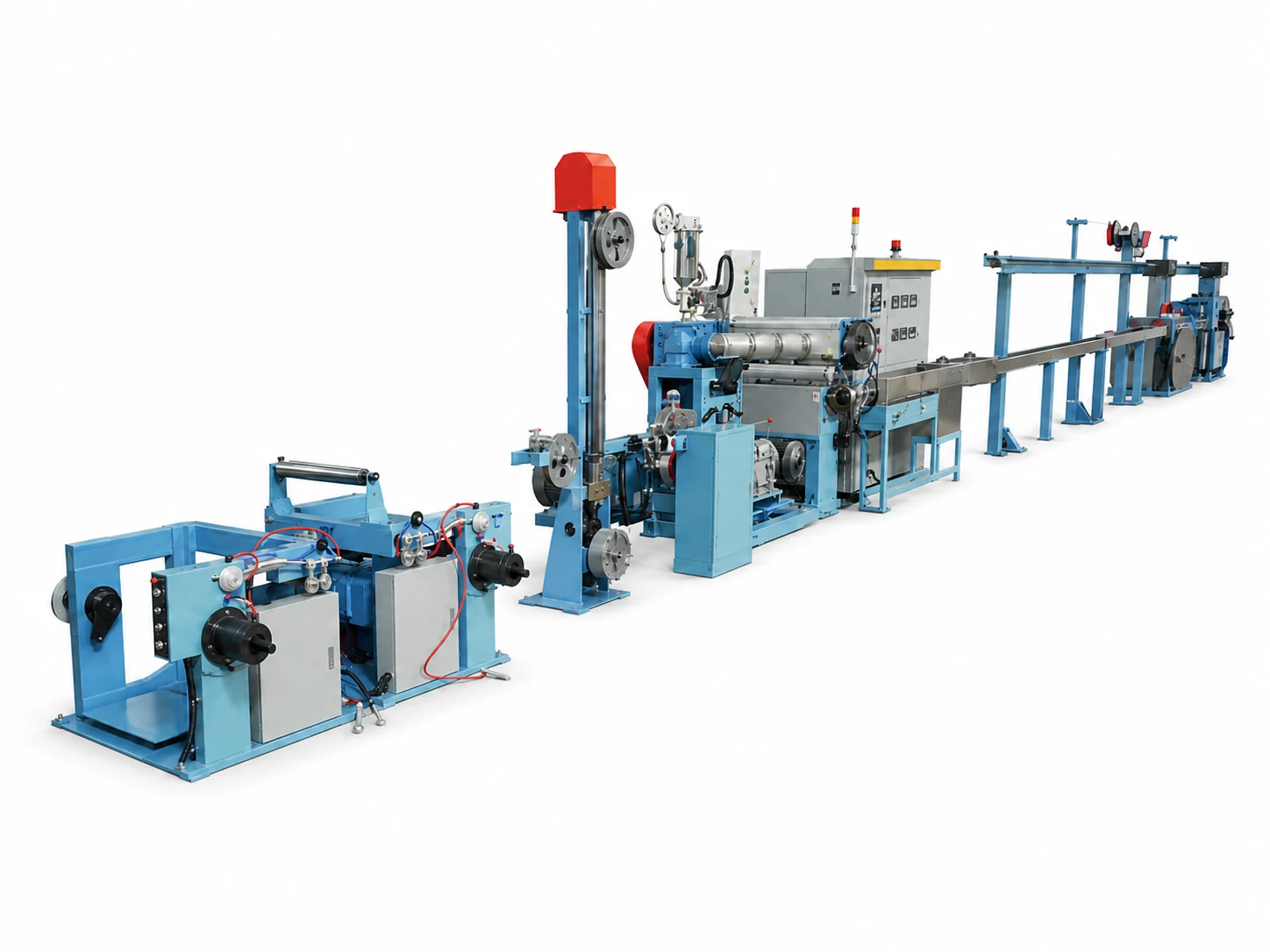

0780 Outer-Sheathing Line — 3D reference render3D reference render

80 Outer-Sheathing Line

Applies the approved jacket to the assembled cable core, then cools, checks and takes up the finished cable.

1 set · source allocation
08500 LAN Cable Coiling Machine — 3D reference render3D reference render

500 LAN Cable Coiling Machine

Winds finished network cable into the agreed coil format for subsequent packing.

1 set · source allocation

3D reference render

SELECTED MODULE · 01 60+35 High-Speed Insulation Line — 3D reference render

PROCESS-TO-EQUIPMENT MAPPING

60+35 High-Speed Insulation Line

Produces colour-identified insulated cores with conductor preparation, extrusion, cooling and online monitoring.

গ্রহণ করে
Copper conductor + approved insulation compound
বিতরণ করে
ইনসুলেটেড কোর তার
প্রকল্প সিদ্ধান্ত
Confirm conductor range, compound, die tooling and the operating point for the approved cable.
1 set in the source project schedule এই মডিউলটি একটি কনফিগারেশনে স্থাপন করুন

3D reference render · final equipment and construction subject to project approval.

Source project allocation · quantities and operating references
যন্ত্রপাতিপরিমাণSource speed entrySpecification pages
60+35 High-Speed Insulation Line১ সেট800–1,000 m/min · schedule reference3–11
HK-50 Cross-Separator Line১ সেট120 / 450 m/min · conflicting source entries12–18
Physical-Foaming Tandem Line১ সেটFoaming 500; core wire 1,000; design 1,200 m/min · p.2819–29
500 Back-Twist Pairing System৮ সেট33–65 m/min · schedule reference30–32
800 Cantilever Cabling & Taping২ সেট60 m/min schedule; 15–118 m/min detailed range33–35
24-Carrier Metal Braiding Machine10 sets5 m/min schedule; 329 m/h detailed reference36
80 Outer-Sheathing Line১ সেট120 m/min schedule; 100 m/min detailed line rating37–44
500 LAN Cable Coiling Machine১ সেট150 m/min schedule; 120 m/min in both detailed alternatives45–50

Source: Cat6/6E/7 Production Line Full Project, 50 pages; page 2 contains the allocation / rate schedule. Its 6E title is not CAT6A certification. Machine design speeds, operating modes and whole-factory output are different measures. Resolve the separator, sheathing and winding rate differences before quotation.

07CONFIGURATION OPTIONS

একটি শুরুর বিন্দু নির্বাচন করুন, তারপর বিস্তারিত প্রকৌশল করুন

সোর্স প্রকল্পটি রেফারেন্স হিসাবে ব্যবহার করুন, তারপর আপনার CAT6A বা CAT7 ক্যাবলের জন্য সঠিক রুট নির্বাচন করুন।.

SOURCE PROJECT CONFIGURATION

The supplied schedule combines eight equipment families and 25 allocated sets. This is the documented project baseline, subject to scope and capacity review.

  • 1 insulation line + 1 separator line + 1 foaming tandem line
  • 8 back-twist pairing systems + 2 cantilever cabling packages
  • 10 metal braiding machines
  • 1 outer-sheathing line + 1 network-cable coiler
  • Clarify foil paths, compound qualification and finished-cable test equipment
Discuss this configuration

Request a project quotation after confirming the cable drawing, equipment allocation, testing scope and commercial terms.

08FUTURE EXPANSION

Protect the next production decision

Plan the intended CAT6A / CAT7 constructions first. Changes to insulation, pair shielding or braid construction need a fresh tooling, material and capacity review.

  • পণ্য পরিসর

    Reserve space for the approved solid or foamed insulation route, separator handling, taping and braiding requirements.

  • Factory flow

    Plan reel buffers, access and material flow between extrusion, pair twisting, cabling, braiding and coiling.

  • ইউটিলিটি এবং নিয়ন্ত্রণ

    Confirm power, cooling, air, ventilation and control interfaces against the selected compounds and machine scope.

LAN কেবল ফ্যাক্টরি পরিকল্পনা বিন্যাস
ILLUSTRATIVE LAYOUT · NOT THE EIGHT-FAMILY EQUIPMENT PLAN

09SELECTION GUIDE

কী সরঞ্জামের সমাধান পরিবর্তন করে?

Use the equipment schedule as a starting point. Confirm these inputs before fixing the CAT6A / CAT7 route.

কেবল স্পেসিফিকেশন

Category, conductor, solid or foamed insulation, pair foil, overall shield, separator and jacket requirements

পারফরম্যান্স লক্ষ্য

Project test standard, frequency range, limits, shield checks and instrument capability

আউটপুট এবং স্বয়ংক্রিয়করণ

Product mix, batch sizes, reel transfers, operators, changeover and packing format

কারখানার অবস্থা

Clear dimensions, utilities, ventilation, reel-buffer space and installation access

10QUALITY & TESTING

লাইনটি চূড়ান্ত হওয়ার আগে গ্রহণযোগ্যতা পরিকল্পনা তৈরি করুন

Match production checks and finished-cable tests to the approved CAT6A / CAT7 construction.

Illustrative LAN cable connected to a generic tester and remote unit; this is not a CAT6A or CAT7 acceptance test record
ILLUSTRATIVE LAN TESTING SCENE · NOT A CAT6A / CAT7 TEST RECORD
SELECTED QUALITY VIEW

প্রক্রিয়া নিয়ন্ত্রণ

Controls that protect repeatability while the cable is being made.

01
Insulation structure

Diameter, concentricity and approved solid or foamed structure

Confirmed compound, tooling and inspection method
02
Pair formation

Pair-specific lay, back-twist, tension and geometry

Pair setup and sample confirmation
03
Core & shielding

Separator position, pair-foil path, taping, braid and specified drain-wire checks

Approved drawing and recorded shield construction
04
বাইরের জ্যাকেট

Thickness, finished diameter, surface and marking

In-line and final visual/dimensional record
Add test requirements

11KNOWLEDGE & RISK CONTROL

Avoid decisions that create unstable cable later

Resolve material, shielding and capacity assumptions before approving the equipment configuration.

Selecting by nominal speed only

Core-wire, foaming and design speeds describe different conditions. None is a guaranteed output for the complete production route.

Assuming taping plus braid proves S/FTP

The listed taping functions do not yet confirm four independent pair-foil paths. Match the actual foil route to the approved cable drawing.

Treating equipment quantities as line balance

Eight pair-twisting units and ten braiding units are schedule quantities. Batch sizes, reel buffers, changeovers and tested output still require capacity planning.

12DELIVERY BOUNDARIES

জানুন সমাধানের প্রতিটি অংশের জন্য কে দায়ী

Confirm models, quantities, tooling, interfaces and test responsibilities in the final technical proposal.

CORE EQUIPMENT Manufactured by HONGKAI

The agreed machinery scope must identify each extrusion, twisting, cabling, taping, braiding and coiling module.
SOLUTION SCOPE HONGKAI দ্বারা কনফিগার এবং সরবরাহ করা হয়েছে

Confirm separator tooling, foam-system interfaces, foil handling, braid setup, reel transfers and selected peripherals.
SPECIALIST ITEMS বিশেষজ্ঞ উৎপাদনকারীদের থেকে একীভূত

Identify specialist instruments, test services and customer-supplied utilities separately. A machine list is not a complete acceptance package.

13 PROCESS VIDEO REFERENCES

See HONGKAI process equipment in operation

These HONGKAI videos were selected for CAT6A / CAT7-relevant operations. They remain process references rather than proof that the exact source-schedule units, materials or finished-cable acceptance have been confirmed.

প্রাসঙ্গিক প্রমাণ অনুরোধ করুন 5 HONGKAI process video references
  1. 01 REFERENCE 01 · TANDEM INSULATION

    CAT6A / CAT7 ট্যান্ডেম ইনসুলেশন

    Category-specific tandem-insulation reference. Confirm the 60+35 configuration, insulation material and physical-foaming route separately. ইউটিউবে দেখুন একটি নতুন ট্যাবে খুলবে।.
  2. 02 REFERENCE 02 · PAIR TWISTING

    হাই-স্পিড LAN পেয়ার টুইস্টিং

    LAN pair-twisting process reference. Confirm the scheduled 500 back-twist arrangement and approved pair geometry separately. ইউটিউবে দেখুন একটি নতুন ট্যাবে খুলবে।.
  3. 03 REFERENCE 03 · PAIR FOIL TAPING

    CAT6A / CAT7 পেয়ার-টু-পেয়ার টেপিং

    A more relevant pair-foil process reference. Confirm the number of taping heads, foil route and complete core-assembly configuration separately. ইউটিউবে দেখুন একটি নতুন ট্যাবে খুলবে।.
  4. 04 REFERENCE 04 · SHEATHING

    HK-80 Cable Sheathing Line

    Outer-sheath process reference. Confirm the scheduled 80 line and approved compound. ইউটিউবে দেখুন একটি নতুন ট্যাবে খুলবে।.
  5. 05 REFERENCE 05 · COILING

    LAN কেবল কয়েলিং মেশিন

    LAN-cable coiling reference. Confirm that the actual machine is the scheduled 500 unit and matches the required coil and packing format. ইউটিউবে দেখুন একটি নতুন ট্যাবে খুলবে।.

These five references do not cover or verify all eight equipment families. No confirmed video has been assigned to the cross separator, the source-schedule physical-foaming line or the 24-carrier metal braider. No video here establishes the new project's acceptance result, output or guaranteed cable performance. Reference 03 illustrates pair-to-pair taping but does not confirm the complete four-pair shielding path.

14 PROJECT REFERENCE REVIEW

একটি কার্যকরী প্রকল্প রেফারেন্স শুধুমাত্র ক্যাবল ক্যাটাগরির সাথে মেলে না।

For a CAT6A / CAT7 project, compare the actual insulation, pair-foil and overall-shield construction. A similar machine or category label alone is not a matching acceptance reference.

  • ক্যাবল গঠন

    Category, solid/foam insulation, separator, individual pair foil, overall shield and jacket are identified.

  • সরঞ্জাম পরিসর

    Match all eight scheduled equipment families, quantities, foil paths, tooling and included services.

  • Media approval

    Customer identity, country and project media are disclosed only with permission.

  • Documented result

    Category, test method, frequency range, limits, trial conditions and results are supported by project records.

The supplied schedule is headed 6E. It is an equipment-planning reference, not evidence of CAT6A / CAT7 compliance. Confirm the project drawing and acceptance basis separately.

14B EXISTING CAT6 PROJECT EXPERIENCE

Customer experience · CAT6 projects

These customer-approved comments describe existing CAT6 projects. They are retained as HONGKAI planning experience, not reviews or acceptance evidence for CAT6A / CAT7 equipment.

HONGKAI team with a customer group beside cable production equipment
CUSTOMER VISIT
CAT6 PROJECT
EXISTING CAT6 REVIEW

For our CAT6 project, HONGKAI explained how conductor insulation, pair-specific twisting and cabling settings relate to the agreed electrical test requirements. This made the proposed equipment scope easier to understand.

CUSTOMER সুমন রেজা CAT6 project
HONGKAI representative with a customer team at a cable machinery site
CUSTOMER VISIT · INDONESIA
CAT6 PROJECT
EXISTING CAT6 REVIEW

The CAT6 planning discussion covered the workshop layout, utility interfaces and separator handling where required by the cable drawing. That gave our team a clearer basis for reviewing the proposed production route.

CUSTOMER তারিক আবদুল্লাহ ইন্দোনেশিয়া
HONGKAI representatives with a customer group
CUSTOMER VISIT · BRAZIL
CAT6 PROJECT
EXISTING CAT6 REVIEW

We valued the clear distinction between a CAT6 U/UTP route and the additional overall foil and drain-wire handling for F/UTP. The proposal discussion also identified which testing and supply-scope details needed confirmation.

CUSTOMER মারিয়া দা সিলভা Brazil

15 প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কনফিগারেশনের আগে ক্রেতারা যে প্রশ্নগুলি জিজ্ঞাসা করেন

একটি প্রকল্প-নির্দিষ্ট উত্তর প্রয়োজন? নীচে কেবলের স্পেসিফিকেশন এবং ফ্যাক্টরির অবস্থা প্রেরণ করুন।.

সরঞ্জামের সময়সূচি কি CAT6A / CAT7 অনুগ্রহণ নিশ্চিত করে?

না। সরবরাহকৃত সময়সূচির শিরোনাম 6E। CAT6A / CAT7 এর উপযোগিতা এখনও একটি অনুমোদিত কেবল ড্রয়িং, নিশ্চিত ইনসুলেশন এবং শিল্ডিং পথ এবং প্রকল্প-নির্দিষ্ট বৈদ্যুতিক গ্রহণযোগ্যতা পরিকল্পনার প্রয়োজন হয়।.

কী একটি ব্রেইডিং মেশিন S/FTP রুট তৈরি করে?

নিজে থেকে নয়। সময়সূচিতে টেপিং এবং মেটাল ব্রেইডিং অন্তর্ভুক্ত রয়েছে, কিন্তু চারটি স্বাধীন পেয়ার-ফয়েল পথ এখনও নিশ্চিত হয়নি। প্রতিটি পেয়ার র‍্যাপ এবং সামগ্রিক শিল্ডটি উদ্দিষ্ট কেবল কনস্ট্রাকশনের বিপরীতে পরীক্ষা করুন।.

Is the physical-foam line specified for PE?

The supplied description names physically foamed FEP. Do not substitute PE or another compound without reviewing the material system, tooling and process conditions. Confirm the insulation route for each intended product.

তালিকাভুক্ত সমস্ত মেশিনগুলি কি একটি অবিচ্ছিন্ন লাইন গঠন করে?

The schedule lists eight equipment families, including eight pair-twisting units, two cabling/taping units and ten braiding units. These quantities do not prove balanced output. Confirm batch routing, reel transfers, changeovers and capacity against the product mix.

উদ্ধৃতির আগে কোন তথ্য প্রয়োজন?

Provide the intended category, cable drawing, conductor and insulation details, separator, individual pair-foil and overall-shield construction, jacket and fire requirements, target output, workshop utilities and acceptance tests.

Does a continuity test prove the cable category?

No. Continuity and identification are basic checks. Agree the CAT6A or CAT7 test standard, frequency range, limits, shielding checks and instrument capability before defining acceptance.

Who supplies the specialist equipment and tests?

The proposal should identify HONGKAI-manufactured modules, integrated specialist items and customer-supplied interfaces separately. Final test instruments, laboratory checks and responsibilities are agreed project by project.

Are the listed speeds guaranteed production output?

No. Design speed, core-wire speed and foaming speed describe different conditions. Usable output for each stage and the complete route must be confirmed against the materials, cable construction, configuration and acceptance conditions.

16 PROJECT ENQUIRY

আজকের জন্য উপলব্ধ কেবলের তথ্য শেয়ার করুন

Start with the intended CAT6A / CAT7 drawing, insulation material, pair-foil and overall-shield construction. Add your factory conditions and acceptance requirements so HONGKAI can review the equipment scope.

CURRENT PAGE SELECTION CAT6A / CAT7 প্রকল্পের সংক্ষিপ্ত বিবরণ
ক্যাবল গঠন
নিশ্চিত করা হবে
প্রকল্প পরিস্থিতি
নিশ্চিত করা হবে
শুরুর কনফিগারেশন
নিশ্চিত করা হবে
গ্রহণযোগ্যতার ভিত্তি
নিশ্চিত করা হবে

প্রাথমিক পর্যালোচনার জন্য বিষয়গুলি

  • Insulation, separator and shielding inputs
  • Eight-family equipment and capacity review
  • Factory utilities and acceptance-test scope

এই জিজ্ঞাসা একটি প্রাথমিক প্রযুক্তিগত আলোচনাকে সমর্থন করে। এটি একটি উদ্ধৃতি, পারফরম্যান্স গ্যারান্টি, নিশ্চিত সরঞ্জামের তালিকা, চূড়ান্ত সরবরাহ পরিসর, ডেলিভারি সময়সূচী বা গ্রহণযোগ্যতা প্রতিশ্রুতি নয়।.

LAN কেবল সরঞ্জাম প্রকল্প জিজ্ঞাসা
ফাইলগুলি টেনে আনুন, আপলোডের জন্য ফাইল নির্বাচন করুন
আমিতালিকা

উদ্ধৃতি জন্য জিজ্ঞাসা করুন

আমরা আপনাকে 24 ঘন্টার মধ্যে উত্তর দেব!!!
