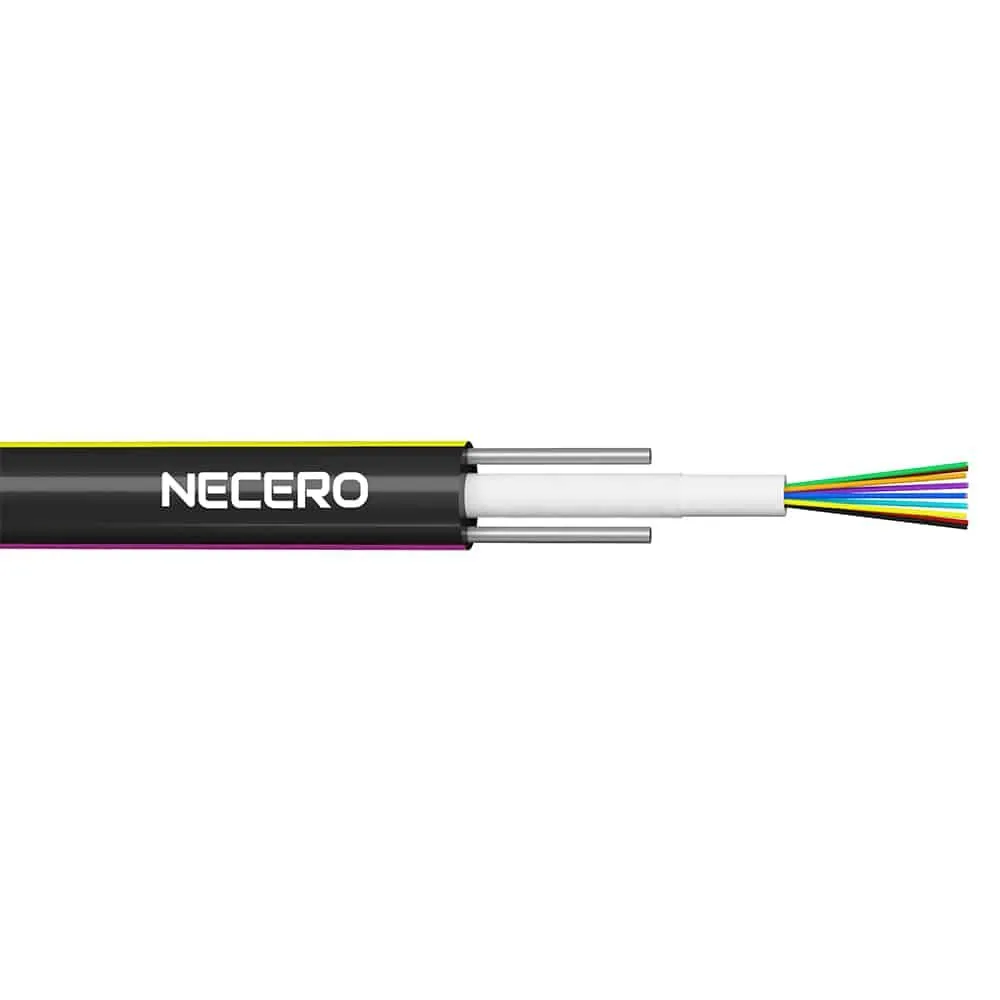

Cabo não blindado Unitube (GYXY)

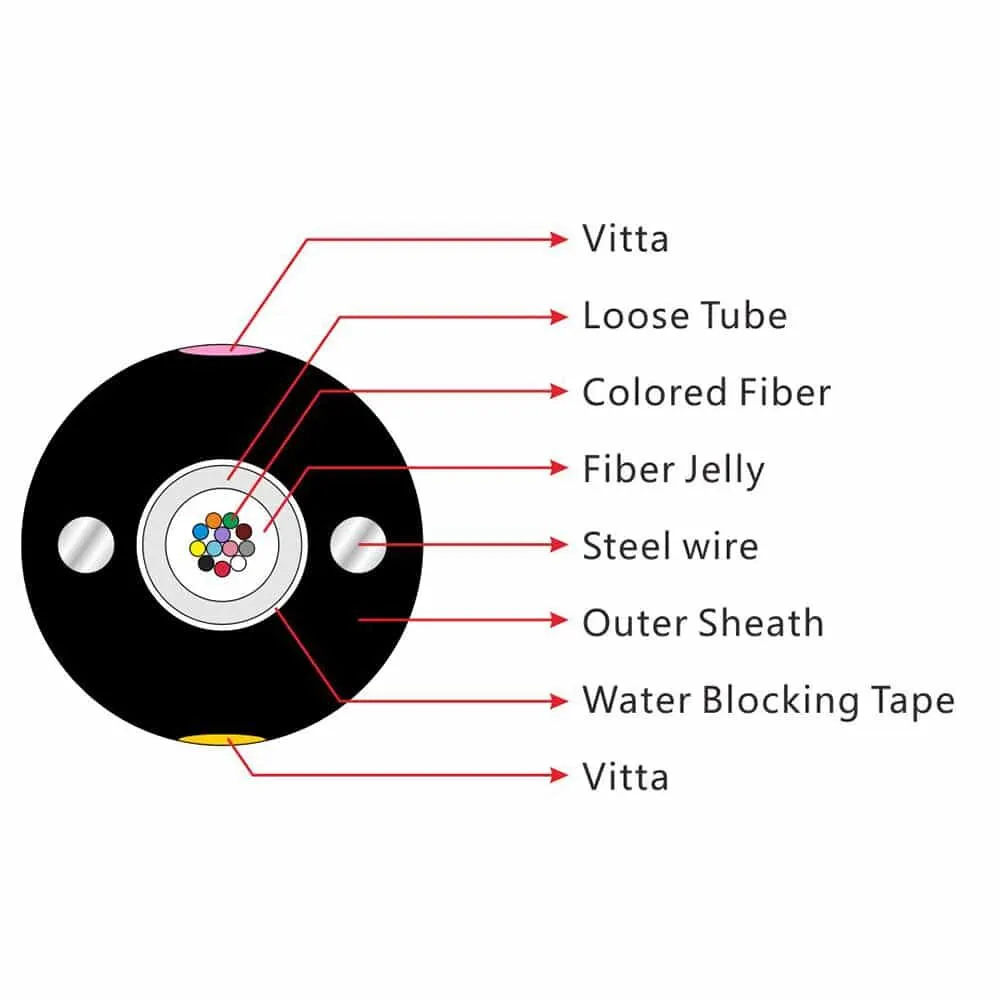

As fibras, de 250 μm, são posicionadas em um tubo solto feito de plástico de alto módulo. Os tubos são preenchidos com um composto de enchimento resistente à água. Sobre o tubo, um material impermeabilizante é aplicado para manter o cabo estanque. Dois fios de aço paralelos são colocados em ambos os lados. O cabo é revestido com uma capa de polietileno (PE).
DESCRIÇÃO DO PRODUTO
Características
- Good mechanical and temperature performance.
- High strength loose tube that is hydrolysis resistant.
- Special tube filling compound ensure a critical protection of fiber.
- Two parallel steel wires ensure tensile strength.
- PE sheath protects cable from ultraviolet radiation.
- Small diameter, light weight and friendly installation.
- Long delivery length.
Standards
GYXY cable complies with Standard YD/T 769-2003.
Optical Characteristics
| G.652 | G.655 | 50/125μm | 62,5/125μm | |
|---|---|---|---|---|
| Attenuation (+20°C) | ||||
| @850 nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| @1300 nm | ≤1,0 dB/km | ≤1,0 dB/km | ||
| @1310 nm | ≤0,36 dB/km | ≤0,40 dB/km | ||
| @1550 nm | ≤0,22 dB/km | ≤0.23 dB/km | ||
| Largura de banda (Classe A) | ||||
| @850 nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300 nm | ≥1000 MHz·km | ≥600 MHz·km | ||
| Abertura Numérica | 0,200±0,015NA | 0,275±0,015NA | ||
| Comprimento de onda de corte do cabo | ≤1260nm | ≤1480nm |
Technical Parameters
| Tipo de cabo | Contagem de fibras | Diâmetro do cabo (mm) |
Peso do cabo (kg/km) |
Resistência à tracção Long/Short Term (N) |
Resistência ao esmagamento Long/Short Term N/100mm |
Raio de curvatura Static/Dynamic (mm) |
|---|---|---|---|---|---|---|
| GYXY | 2~12 | 9.5 | 90 | 600/1500 | 300/1000 | 10D/20D |
| GYXY | 2~12 | 10.2 | 100 | 1000/3000 | 1000/3000 | 10D/20D |
