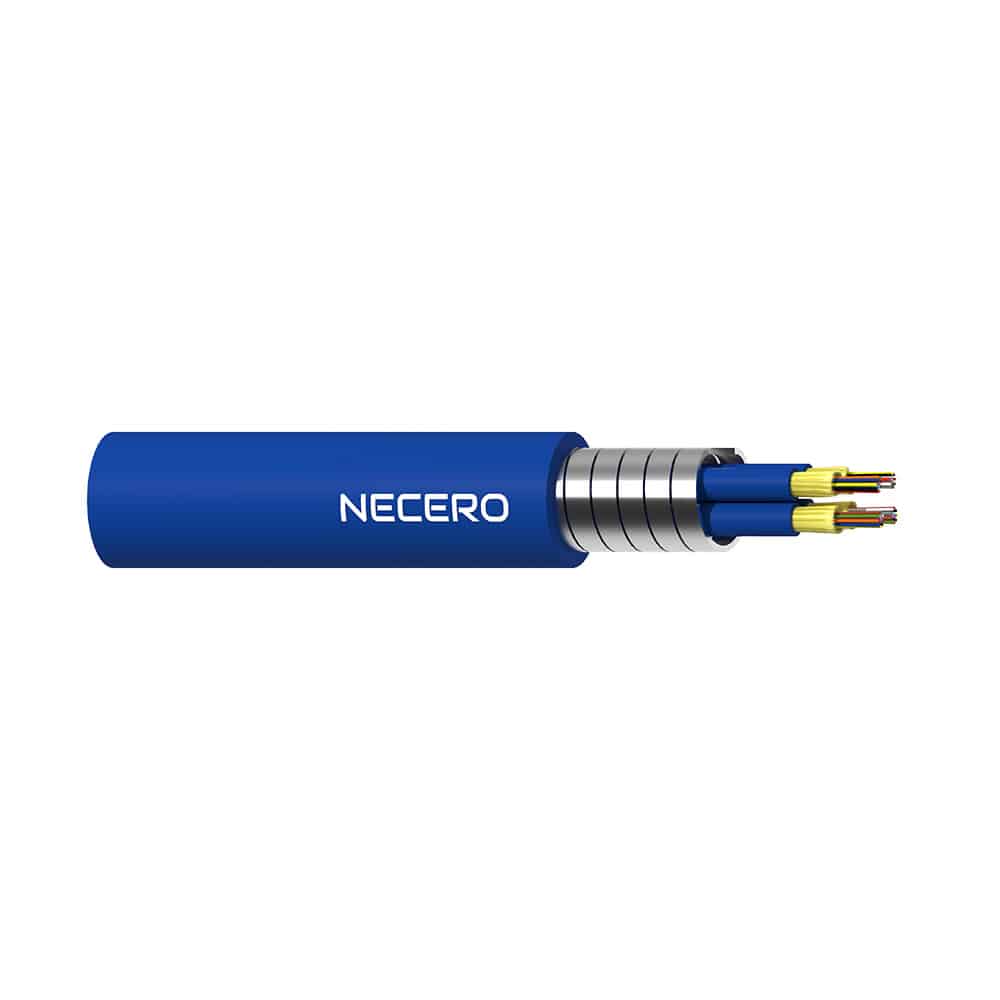

Cabo blindado multinúcleo interno (GJASFKV)
A estrutura do cabo de fibra óptica é composta por fibras de aramida multifilares reforçadas com uma superfície de fibra óptica mini de ф250μm de feixe multinúcleo. Uma capa interna de PVC ou LSZH é extrudada na superfície trançada como uma subunidade, e a subunidade do feixe multinúcleo é torcida em um círculo. Em sua camada externa, enrola-se uma camada de armadura de fio de aço. A armadura de fio de aço é revestida com uma pequena quantidade de aramida e, em seguida, é extrudada uma capa externa de PVC ou LSZH.
Cabo em miniatura, proteção de material de revestimento de alto desempenho reforçado com aramida de alta resistência.
O raio de curvatura é pequeno, leve, macio, flexível e fácil de seguir.
Fio plano blindado para melhorar a compressão do cabo óptico e a capacidade anti-rato.
Possui bom desempenho mecânico e ambiental.
Revestimento externo retardador de chama ou não retardador de chama para fornecer boa proteção de segurança.
· Vários produtos de conectores convencionais.
Rabo de cavalo, suéter.
Sala de equipamentos de comunicação óptica, painéis ópticos, fibra para desktop e outras luzes até.
A conexão óptica de equipamentos ópticos, instrumentos, etc.
Fiação horizontal interna, fiação vertical dentro do edifício; Rede LAN, conexão de ponto multi-informação.
· Conexão óptica híbrida óptica de longa distância, externa, predial, trunking.
A espinha dorsal do cabo traseiro, acesso ao equipamento dentro do edifício.
· Pequeno espaço de instalação e fiação ocasional.
· Cabo GJAFKV referência YD/T 2488-2013, IECA-596, GR-409, IEC794, e outras normas; Em linha com a certificação UL OFNR, requisitos OFNP.
|
G.652 |
G.655 |
50/125 μm |
62,5/125 μm |
||
|
Atenuação (+20°C) |
@ 850nm |
≤3,0dB/km |
≤3,0dB/km |
||
|
@ 1300nm |
≤1,0dB/km |
≤1,0dB/km |
|||
|
@ 1310nm |
≤0,36dB/km |
– |
|||
|
@ 1550nm |
≤0,22dB/km |
≤0,23dB/km |
|||
|
Largura de banda (Classe A) |
@ 850 |
≥ 500MHz · km |
≥ 500MHz · km |
||
|
@ 1300 |
≥1000MHZ·km |
≥600MHZ·km |
|||
|
Abertura numerica |
0,200±0,015NA |
0,275 ± 0,015 NA |
|||
|
Comprimento de onda de corte do cabo |
≤1260nm |
≤1480nm |
|
Tipo de cabo |
Número de fibra |
Diâmetro externo da subunidade Diâmetro da subunidade |
Diâmetro do cabo |
Peso do cabo |
Tensão admissível |
Pressão permitida |
Raio de curvatura
Raio de curvatura |
|
GJFJV + SV |
vinte e quatro |
7.0 |
5.0 |
64 |
300/750 |
200/1000 |
20D/10D |
| GJFJV + SV |
48 |
10.0 |
6.0 |
100 |
300/750 |
200/1000 |
20D/10D |
| Temperatura de transporte | -20 ℃ ~ +60 ℃ |
| temperatura de armazenamento | -20 ℃ ~ +60 ℃ |
| Temperatura de instalação | -5 ℃ ~ +50 ℃ |
| Temperatura de operação | -20 ℃ ~ +60 ℃ |
Temperatura de armazenamento/operação: -20℃ a +60℃
