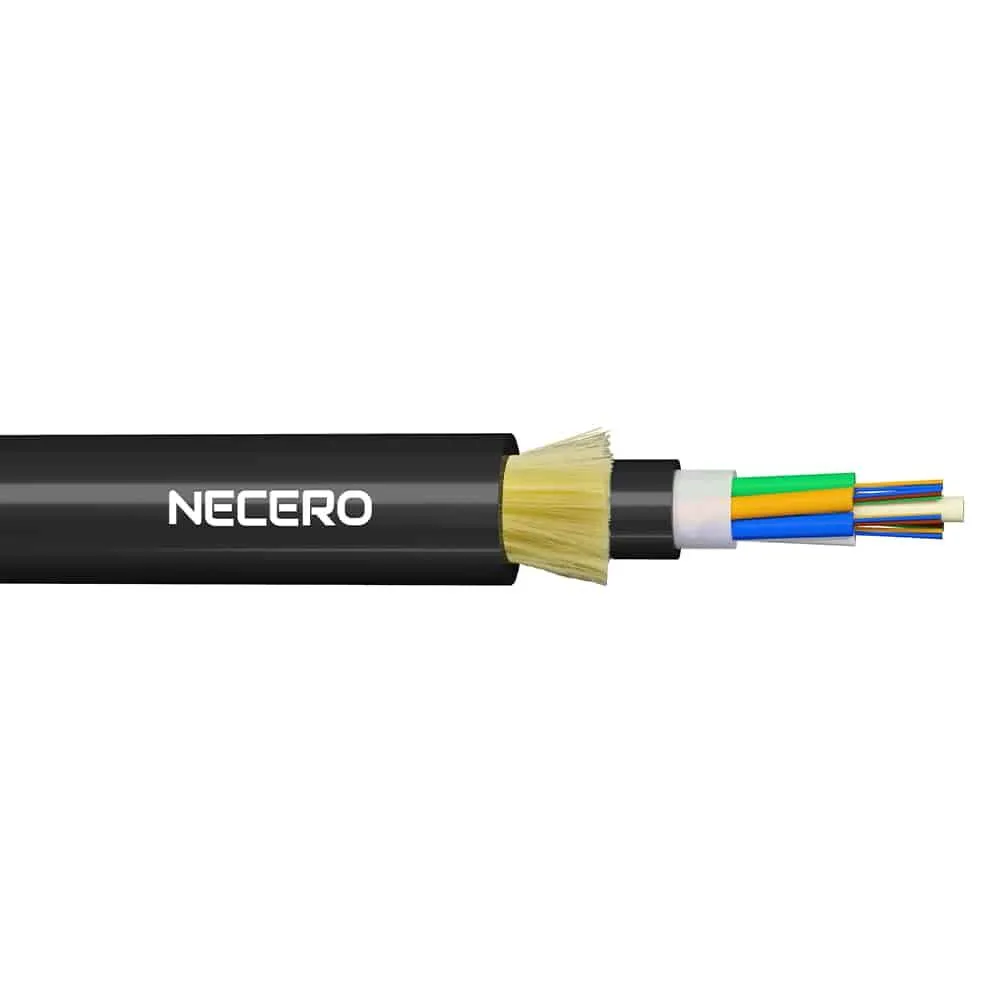

Kabel Udara Mandiri Semua Dielektrik (ADSS)

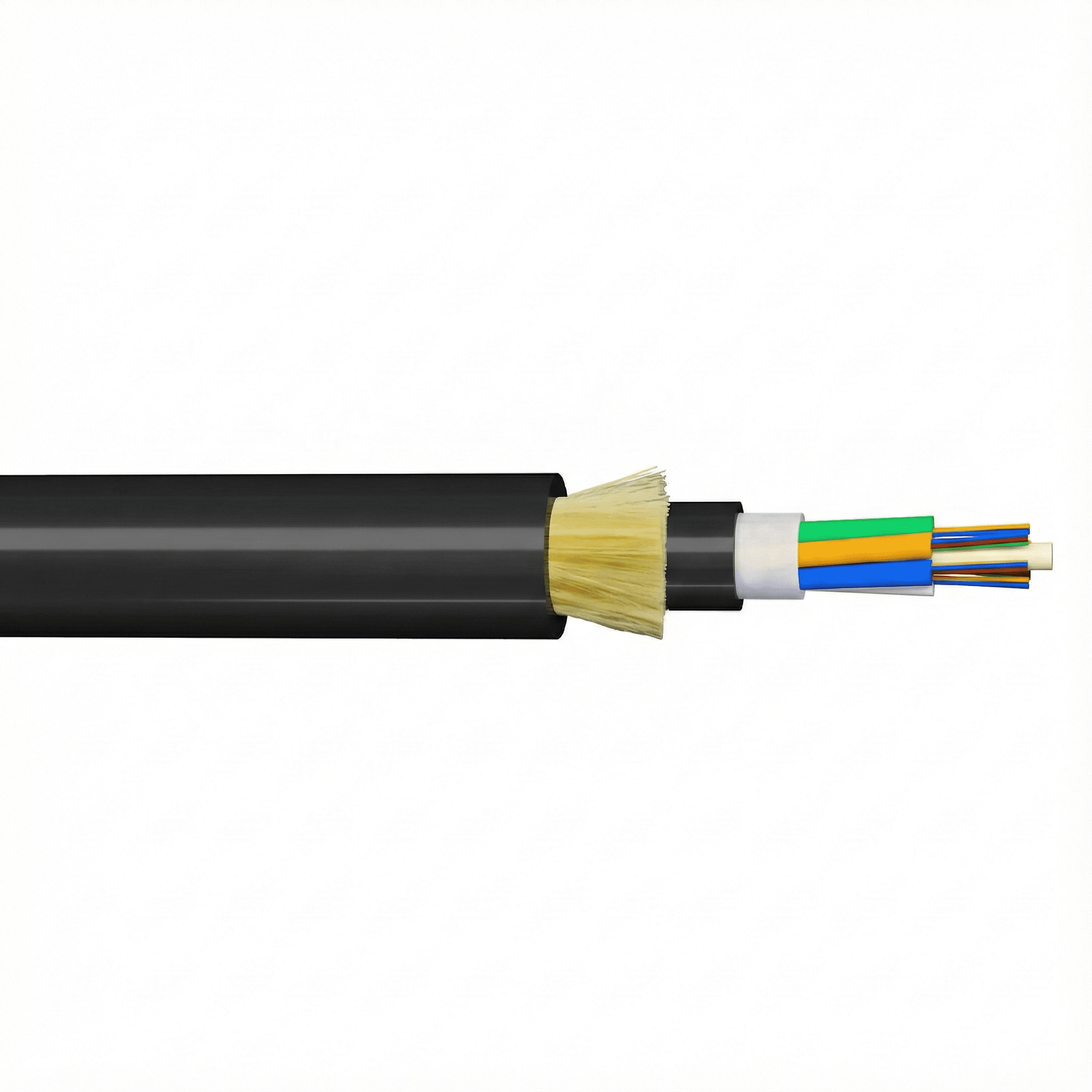

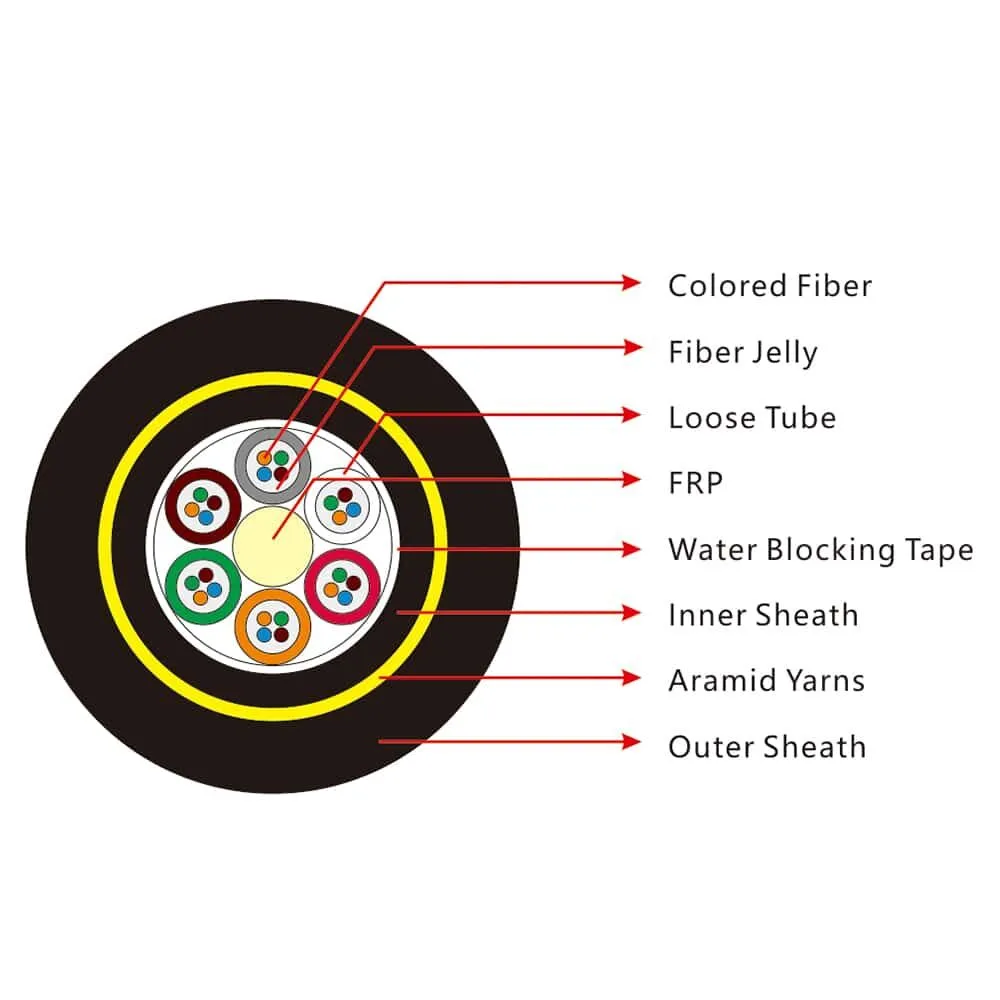

Kabel ADSS adalah kabel yang dipilin menjadi tabung longgar. Serat berukuran 250μm diposisikan ke dalam tabung longgar yang terbuat dari plastik modulus tinggi. Tabung diisi dengan senyawa pengisi kedap air. Tabung (dan pengisi) dipilin di sekitar FRP (Fiber Reinforced Plastic) sebagai anggota kekuatan pusat non-logam ke dalam inti kabel yang kompak dan melingkar. Setelah inti kabel diisi dengan senyawa pengisi, kabel ditutup dengan selubung dalam PE (polietilena) tipis. Setelah lapisan benang aramid yang dipilin diaplikasikan di atas selubung dalam sebagai anggota kekuatan, kabel dilengkapi dengan selubung luar PE atau AT (anti-tracking).
· Dapat dipasang tanpa mematikan daya
· Kinerja AT yang sangat baik, Induktif maksimum pada titik operasi selubung AT dapat mencapai
Tegangan 25kV
· Ringan dan diameter kecil mengurangi beban yang disebabkan oleh es dan angin serta beban pada menara
dan latar belakang
· Panjang bentang besar dan bentang terbesar lebih dari 1000m
· Kinerja kekuatan tarik dan suhu yang baik
· Umur desain adalah 30 tahun
Status aktual jaringan listrik di atas kepala dipertimbangkan sepenuhnya saat kabel ADSS dirancang. Untuk jaringan listrik di atas kepala di bawah 110kV, selubung luar PE diterapkan. UNTUK jaringan listrik yang sama dengan atau di atas 110kV, selubung luar AT diterapkan. Desain khusus kuantitas aramid dan proses penggulungan dapat memenuhi permintaan pada berbagai bentang.
Kabel ADSS mematuhi Standar IEEE P 1222 dan IEC 60794-1.
| G.652 | G.655 | 50/125μm | 62,5/125μm | ||
|
Redaman (+20℃) |
@850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | |||
| Bandwidth (Kelas A) | @850nm | ≥500MHz·km | ≥200MHz·km | ||
| @1300nm | ≥1000MHz·km | ≥600MHz·km | |||
|
Bukaan numerik |
0,200±0,015NA | 0,275±0,015NA | |||
|
Panjang Gelombang Pemutusan Kabel |
≤1260 nm | ≤1480nm | |||
Suhu Penyimpanan/Pengoperasian: -40℃ hingga + 70℃
