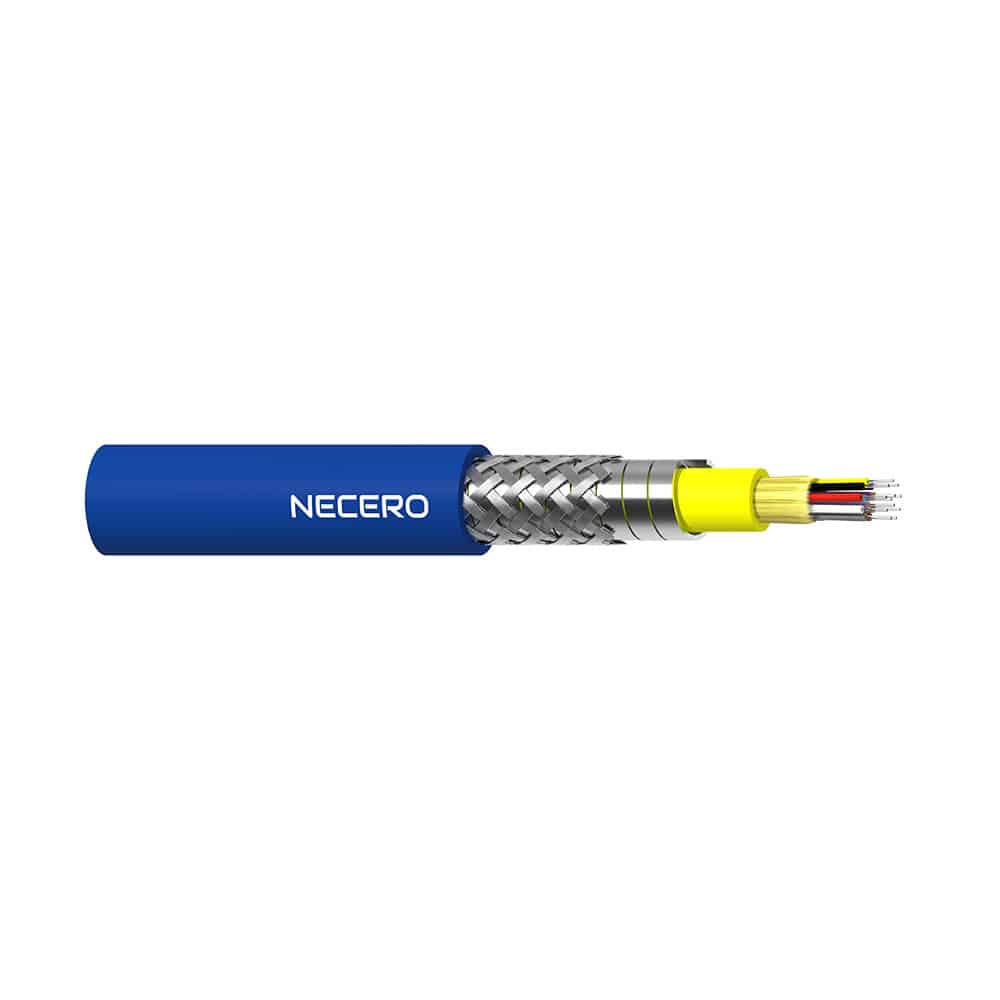

실내 분배용 아머드 광섬유 케이블(GJSFJV)

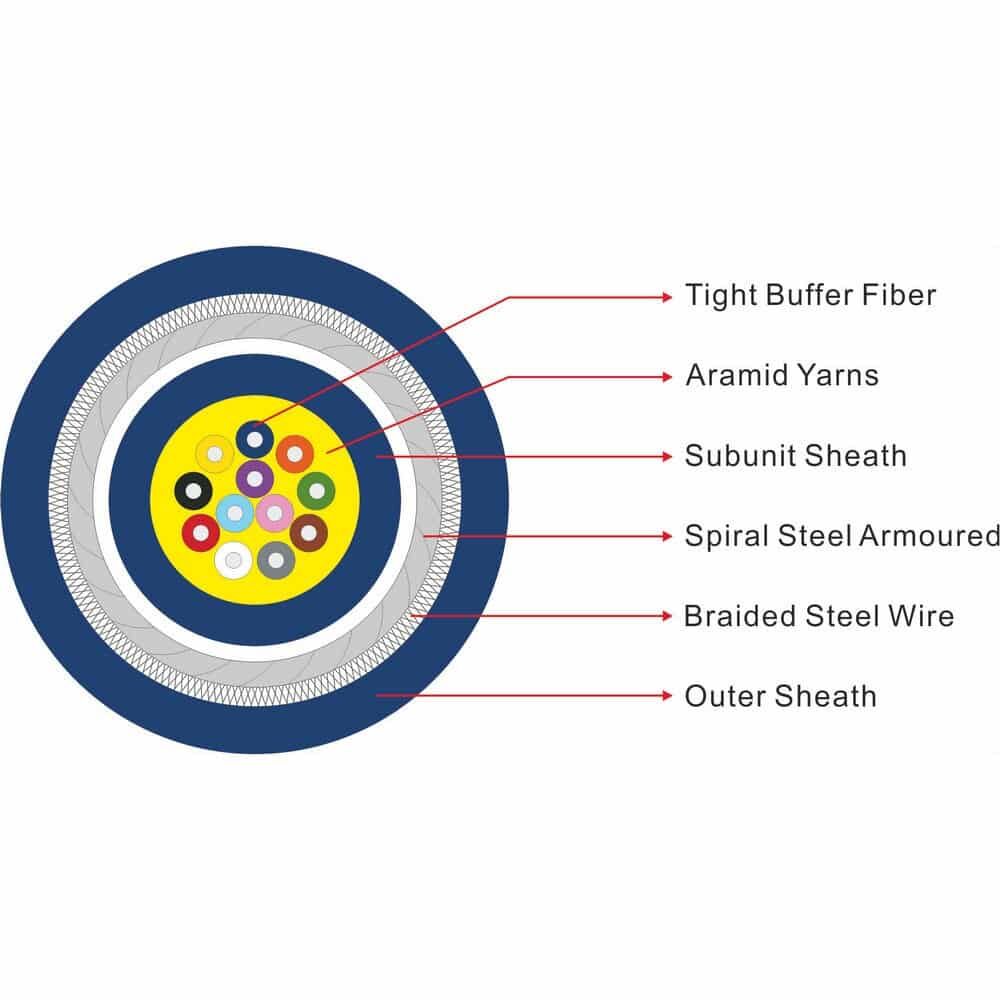

케이블 구조는 아라미드 원사로 ф900μm 또는 ф600μm의 타이트 버퍼 섬유를 넣은 다음 PVC 또는 LSZH 내부 덮개 층으로 덮고, 평평한 스테인리스 강철 와이어 층으로 감싼 다음 짠 스테인리스 강철 와이어 층을 추가하여 마지막으로 PVC 또는 LSZH 덮개가 있는 광섬유 케이블로 구성됩니다.
·다중섬유 아머드 광케이블은 케이블의 압착저항성과 설치류 방지를 강화하기 위해 스테인리스 스틸 와이어 층을 가지고 있습니다.
· 고강도 아라미드 원사, 고성능 외피
·반경이 작고, 가볍고, 유연하며, 설치가 간편합니다.
· 기계적, 환경적 성능이 우수함.
·난연성 외부 덮개가 우수한 안전성을 제공합니다.
·모든 종류의 커넥터
·광섬유 피그테일, 패치 코드.
·광섬유 장비, 광섬유 패치 패널, 광섬유 데스크 등
·광섬유 장비 및 계측기
·실내 케이블, 건물 케이블, LAN 등
·장거리, 실외/실내 케이블링, 트렁킹 등
·건물 내 장비에 대한 백본 네트워크
· 설치 공간이 작은 케이블링
·GJSFJV 케이블은 표준 YD/T 2488-2013, ICEA-596, GR-409, IEC794 등을 준수하며 OFNR, OFNP에 대한 UL 승인 요구 사항을 충족합니다.
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 감쇠 | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.36dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 대역폭 | @850 | ≥500MHZ·km | ≥500MHZ·km | ||
| @1300 | ≥1000MHZ·km | ≥600MHZ·km | |||
| 수치적 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 차단 파장 | ≤1260nm | ≤1480nm |
| 케이블 유형 | 섬유질 수 | 타이트 직경 | 케이블 직경 | 케이블 무게 | 인장 강도 장기/단기 | 장기/단기 압착 저항성 | 굽힘 반경 정적/동적 |
| GJFJV+SV | 2 | 0.6 | 5.0 | 42 | 300/750 | 200/1000 | 20D/10D |
| GJFJV+SV | 4 | 0.6 | 6.0 | 65 | 300/750 | 200/1000 | 20D/10D |
| GJFJV+SV | 6 | 0.6 | 6.0 | 66 | 300/750 | 200/1000 | 20D/10D |
| GJFJV+SV | 8 | 0.6 | 6.0 | 68 | 300/750 | 200/1000 | 20D/10D |
| GJFJV+SV | 12 | 0.6 | 6.0 | 70 | 300/750 | 200/1000 | 20D/10D |
보관/작동 온도 : -20℃ ~ + 60℃
