Kita semua tahu bahwa pada kabel serat optik, lebih banyak inti yang digunakan untuk membedakan perbedaan antara kabel yang berbeda berdasarkan warna, hari ini kami akan memperkenalkan secara detail semua warna pada serat.

Saat ini, warna serat optik dan selubung serat di dalam kabel serat optik umumnya diidentifikasi dengan kromatografi penuh, dan penggunaan warna alami diperbolehkan tanpa mempengaruhi identifikasi..

I. Kromatografi Loose Tube dan Fibe Core

Susunan kromatografi tabung lepas di dalam kabel serat optik umum dan susunan kromatografi serat di dalam tabung lepas ditunjukkan di bawah ini:

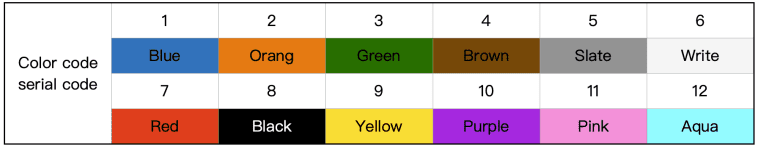

1.Susunan kromatografi dalam selongsong tabung longgar (kromatografi serat internasional)

Melihat:

(1) Apabila jumlah inti serat tabung lepas kurang dari 12 inti, kromatogram diambil secara kontinu dari No. 1.

(2) Dalam kromatogram standar, Nomor 6 putih bisa diganti dengan warna alamir, yang disebut kromatogram standar W.

(3) Kromatogram dapat dibuat sesuai kebutuhan pelanggan.

2. Susunan kromatografi tabung lepas pada kabel lapisan-terdampar

Kromatografi percontohan

Melihat:

(1) Apabila terdapat tali ripper di dalam inti kabel kromatografi Pilot, tali ripper disusun dekat dengan tabung merah, kecuali untuk persyaratan khusus.

(2) Jika hanya ada satu tabung lepas pada inti kabel kromatografi Pilot, tabung lepas tersebut umumnya berwarna hijau, kecuali untuk persyaratan khusus.

Kromatografi penuh

II.Identifikasi kromatografi pita serat optik

Urutan inti serat standar nasional BELLCORE adalah:

Biru, oranye, hijau, coklat, abu-abu, putih, merah, hitam, kuning, ungu, merah muda, cyan;

Skala warna harus sesuai dengan skala warna Munsell, yang juga merupakan pengaturan skala warna yang diterapkan paling komprehensif di dunia.

Spektrum warna penuh standar nasional: biru, oranye, hijau, coklat, putih, merah, hitam, kuning, ungu, merah muda, dan cyan. Urutan tabung longgarnya sama.

III.Kromatogram urutan kabel optik susunan kromatogram serat optik

Susunan Kromatogram Urutan Kabel Optik Kromatogram serat optik 1# -12# umumnya berwarna biru, oranye, hijau, coklat, abu-abu, putih, merah, hitam, kuning, ungu, merah muda, dan hijau muda.

• Jika kabel optik kurang dari 12 Core, dapat dipasang dengan tabung longgar;

• Jika kabel serat optik membutuhkan serat lebih dari 12 Core, Anda harus menggunakan lebih dari dua tabung longgar. Tabung lepas awal umumnya berwarna merah, diikuti hijau, lalu putih 1, putih 2, putih 3…,

• Jika 144 Cores, gunakan 12 loose tube, masing-masing loose tube 12 fiber Cores. Kabel optik jenis ini terbuat dari beberapa tabung bundel yang dipilin menjadi satu, yang disebut juga kabel optik terdampar.

Urutan inti serat standar nasional adalah: biru, oranye, hijau, coklat, abu-abu, putih, merah, hitam, kuning, ungu, merah muda, cyan, warna alami; urutan tabung lepasnya adalah : merah dari putih menjadi putih.

IV. Contoh

• 4 inti.

4 inti berwarna biru/oranye/hijau/coklat

Tidak perlu menandai warna tabung bundel.

• 12 inti.

Biru/oranye/hijau/coklat/abu-abu/putih/merah/hitam/kuning/ungu/merah muda/hijau

Gunakan satu tabung.

16 inti.

(biru/oranye/hijau/coklat) × biru

(biru/oranye/hijau/coklat)×oranye

(biru/oranye/hijau/coklat)×hijau

(biru/oranye/hijau/coklat)×coklat

diikuti dengan warna bundel.

• 24 inti.

(Biru/oranye/hijau/coklat/abu-abu/putih)×biru

(biru/oranye/hijau/coklat/abu-abu/putih) × oranye

(biru/oranye/hijau/coklat/abu-abu/putih) × hijau

(biru/oranye/hijau/coklat/abu-abu/putih)×coklat

Yang terakhir adalah warna tabung bundel.

• 48 inti.

(biru/oranye/hijau/coklat/abu-abu/putih/merah/hitam/kuning/ungu/merah muda/cyan) × biru

(biru/oranye/hijau/coklat/abu-abu/putih/merah/hitam/kuning/ungu/merah muda/cyan) × oranye

(biru/oranye/hijau/coklat/abu-abu/putih/merah/hitam/kuning/ungu/merah muda/cyan)×hijau

(biru/oranye/hijau/coklat/abu-abu/putih/merah/hitam/kuning/ungu/merah muda/hijau)×coklat
