Все диэлектрические самонесущие воздушные кабели（ADSS）

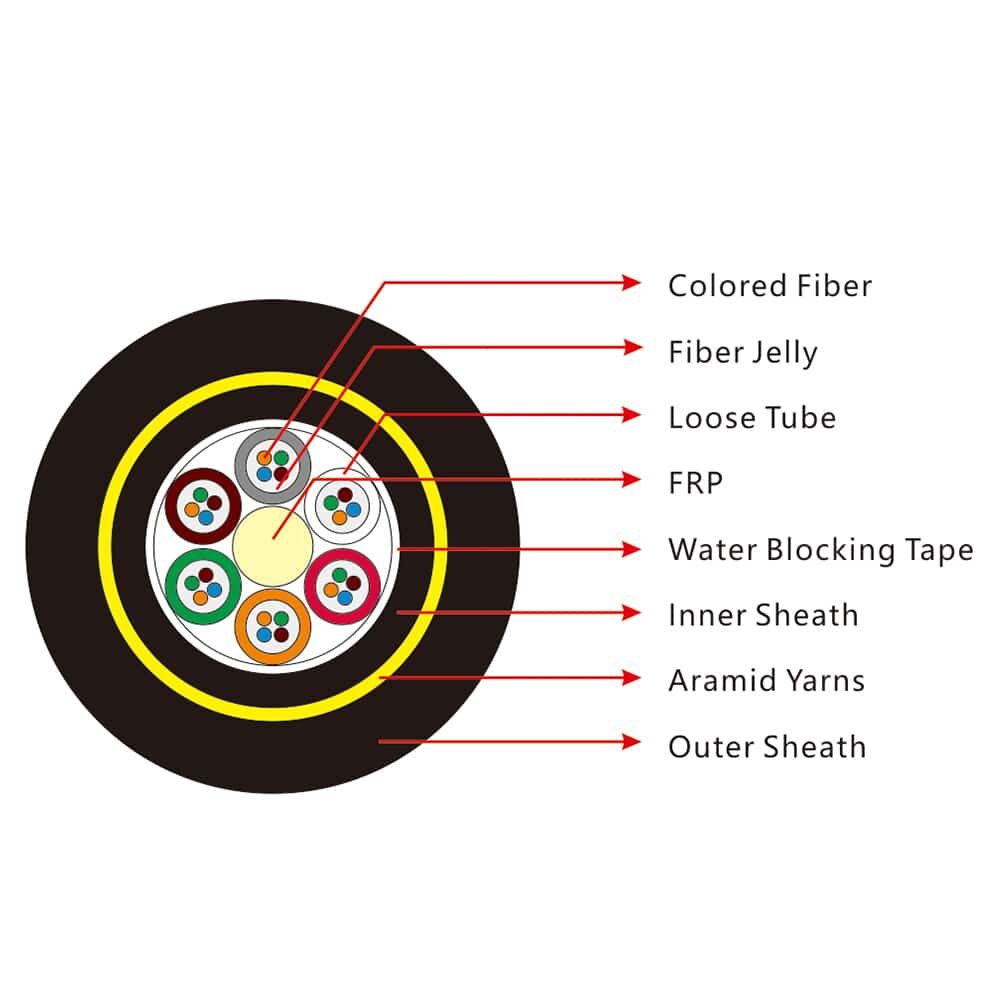

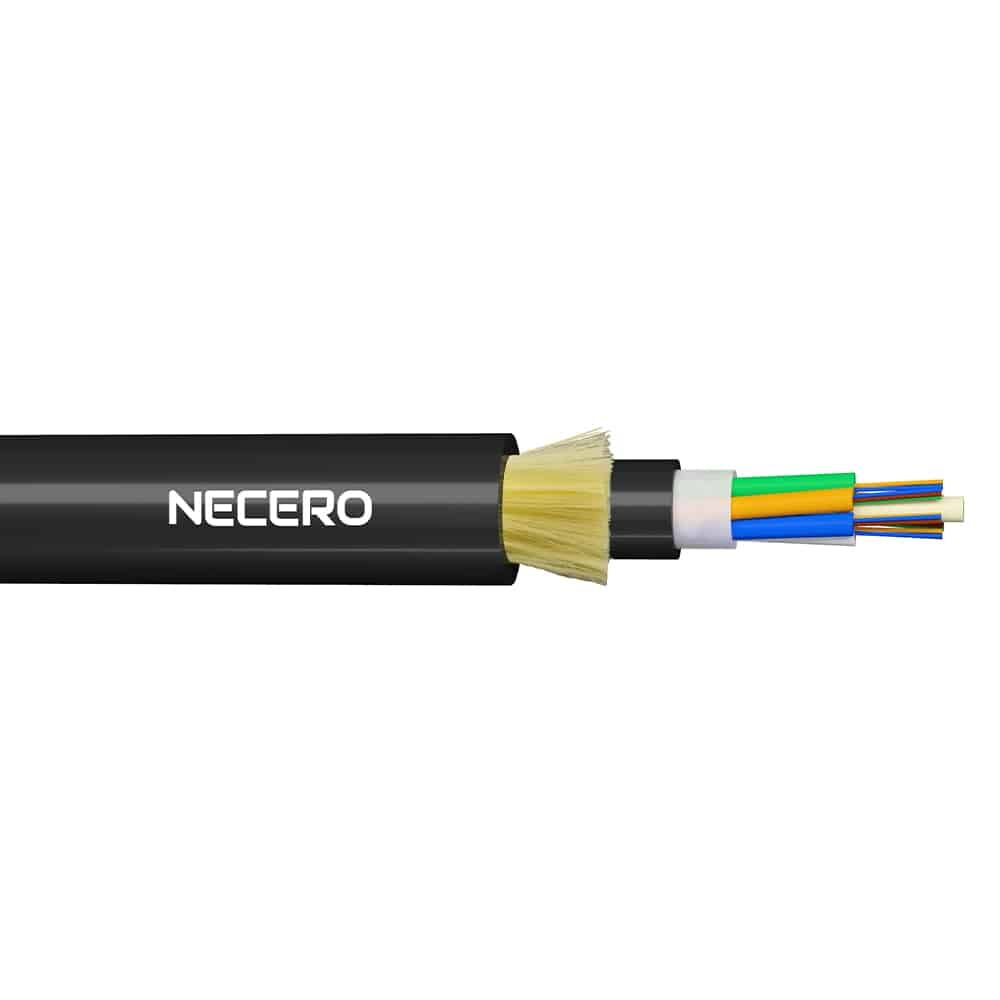

Кабель ADSS представляет собой многожильный кабель со свободной трубкой. Волокна длиной 250 мкм помещены в свободную трубку из высокомодульного пластика. Трубки заполнены водостойким наполнителем. Трубки (и наполнители) скручиваются вокруг FRP (Fiber Reinforced Plastic) в качестве неметаллического центрального прочностного элемента в компактный и круглый сердечник кабеля. После заполнения сердечника заполняющим составом он покрывается тонкой внутренней оболочкой из полиэтилена (PE). После того как на внутреннюю оболочку накладывается слой арамидных нитей в качестве прочностного элемента, кабель завершается внешней оболочкой из полиэтилена или AT (антислеживающей).
- Можно установить без отключения питания
- Отличные характеристики AT, максимальная индуктивность в рабочей точке оболочки AT может достигать
25 кВ
- Небольшой вес и малый диаметр снижают нагрузку от льда и ветра, а также нагрузку на башни
и задники
- Большая длина пролетов, самый большой пролет - более 1000 м.
- Хорошие показатели прочности на разрыв и температуры
- Расчетный срок службы составляет 30 лет
При проектировании кабеля ADSS полностью учитывается фактическое состояние воздушных линий электропередачи. Для воздушных линий электропередачи до 110 кВ применяется внешняя оболочка из полиэтилена. Для линий электропередачи напряжением 110 кВ и выше применяется внешняя оболочка из AT. Специальная разработка количества арамида и процесса скрутки может удовлетворить спрос на различные пролеты.
Кабель ADSS соответствует стандарту IEEE P 1222, а также IEC 60794-1.
| Г.652 | G.655 | 50/125 мкм | 62,5/125 мкм | ||
|
Затухание (+20℃) |
@850 нм | ≤3,0 дБ/км | ≤3,0 дБ/км | ||
| @1300 нм | ≤1,0 дБ/км | ≤1,0 дБ/км | |||
| @1310 нм | ≤0,36 дБ/км | ≤0,40 дБ/км | |||
| @1550 нм | ≤0,22 дБ/км | ≤0,23 дБ/км | |||
| Пропускная способность（Класс A） | @850 нм | ≥500 МГц-км | ≥200 МГц-км | ||
| @1300 нм | ≥1000 МГц-км | ≥600 МГц-км | |||
|
Числовая апертура |
0,200±0,015NA | 0,275±0,015NA | |||
|
Длина волны отсечки кабеля |
≤1260 нм | ≤1480 нм | |||
Температура хранения/эксплуатации: от -40℃ до + 70℃
