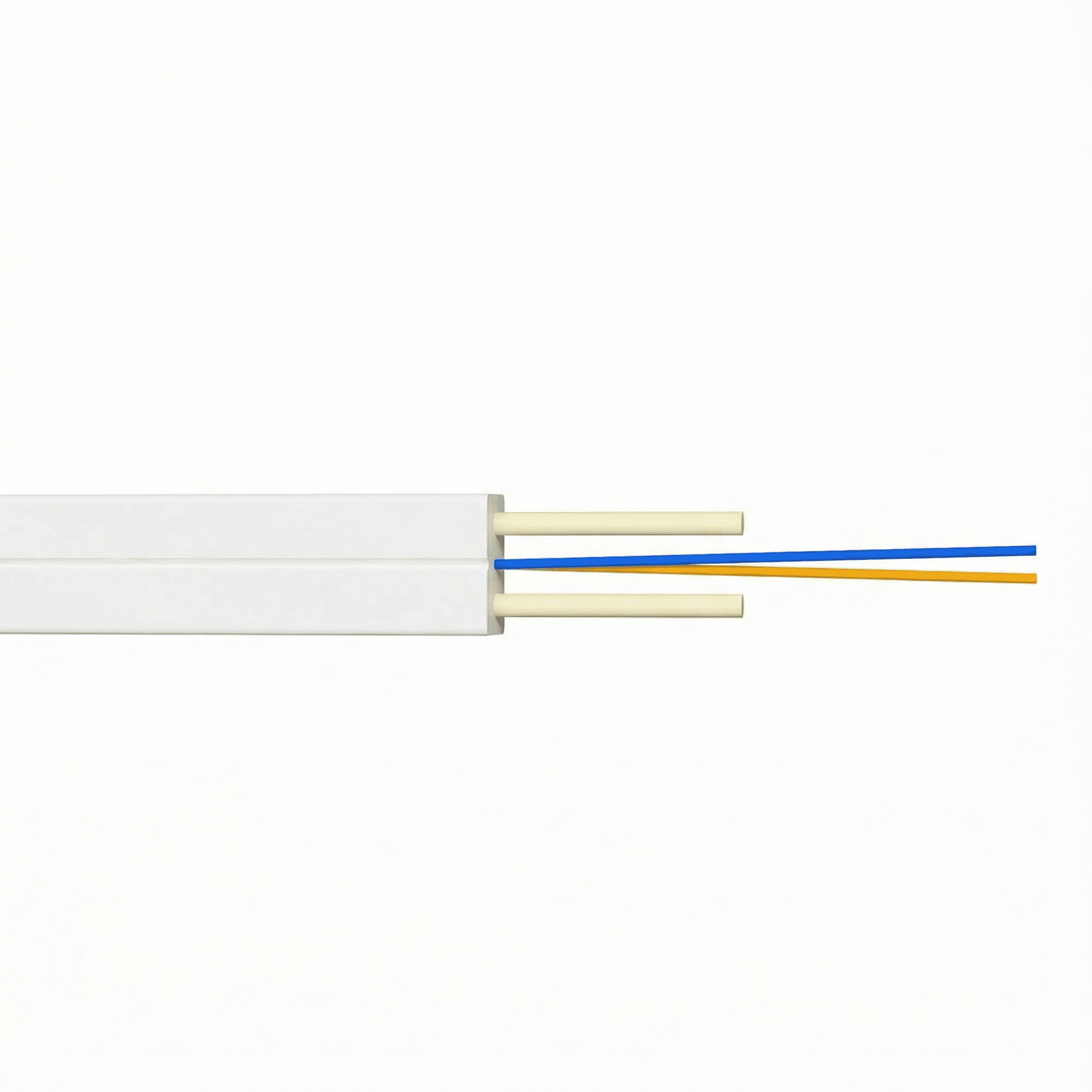

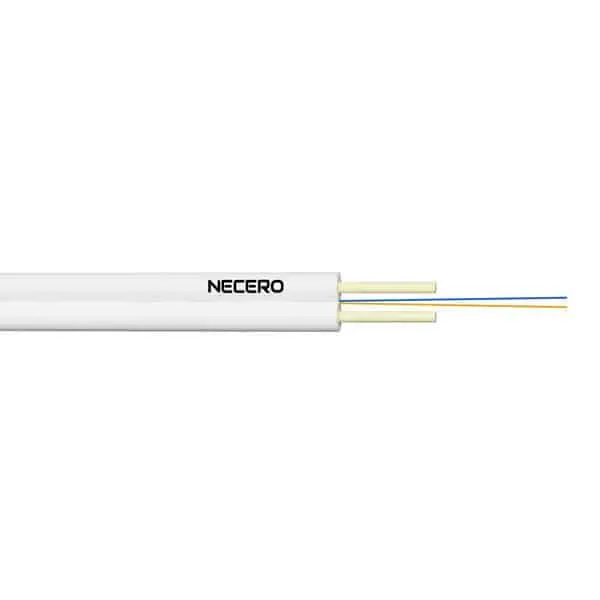

FTTH 케이블 GJXFH(V) FRP
FTTH 케이블 GJXFH(V) FRP는 FTTH(Fiber-to-the-Home)용으로 설계된 광섬유 케이블입니다. 중앙 단일 모드 또는 다중 모드 광섬유, 아라미드 원사, 그리고 난연성 PVC 또는 LSZH 재킷으로 구성됩니다. 이 케이블은 추가적인 인장 강도 및 보호 기능을 위해 FRP 강도 부재를 사용합니다.
공중, 덕트, 직접 매설 등 실내외 사용에 적합하며, 방화 요건을 충족하고 습기, 자외선, 온도 변화 등 혹독한 환경에서도 견딜 수 있습니다. GJXFH(V) FRP 케이블은 높은 신뢰성, 낮은 감쇠율, 간편한 설치로 FTTH 네트워크에서 널리 사용됩니다.
· 특수 설계된 저굴곡 감도 광섬유는 높은 대역폭과 뛰어난 통신 전송 특성을 제공합니다.

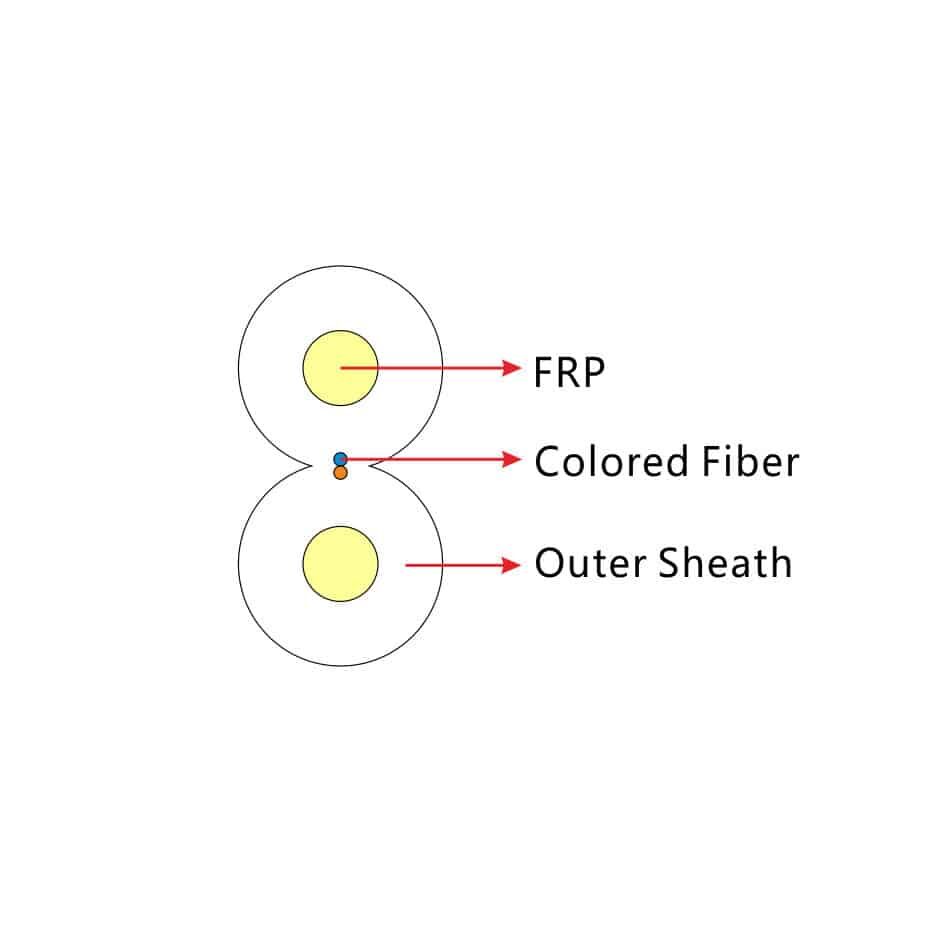

· 이중 평행 FRP 강도 부재는 섬유를 보호하기 위해 우수한 압착 저항성을 보장합니다.
· 유선형 구조, 가볍고 실용성이 뛰어납니다.
· 간편한 스트리핑 및 접합을 위한 혁신적인 플루트 디자인으로 설치 및 유지관리가 간편합니다.
· 친환경적이고, 연기가 적고, 할로겐이 없으며, 난연성 덮개를 사용합니다.
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| @850nm | ≤3.5dB/km | ≤3.5dB/km | |||
| @1300nm | ≤1.5dB/km | ≤1.5dB/km | |||
| @1310nm | ≤0.40dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.30dB/km | ≤0.30dB/km | |||
| @850nm | ≥500MHz·km | ≥200MHz·km | |||
| @1300nm | ≥500MHz·km | ≥500MHz·km | |||
| 수치 조리개 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 차단 파장 | ≤1260nm | ≤1260nm | |||
|
섬유질 수 |
케이블 직경 mm |
케이블 무게 kg/km |
인장 강도 길이 |
으깨다 저항 롱 /단기 N/100mm |
굽힘 반경 정적/동적 mm |
|
1 |
(2.0±0.2)×(3.0±0.2) |
8 |
40/80 |
500/1000 |
20/40 |
|
2 |
(2.0±0.2)×(3.0±0.2) |
8 |
40/80 |
500/1000 |
20/40 |
|
4 |
(2.0±0.2)×(3.0±0.2) |
8 |
40/80 |
500/1000 |
20/40 |
|
6 |
(2.5±0.2)×(4.0±0.2) |
8.5 |
40/80 |
500/1000 |
20/40 |
|
8 |
(2.5±0.2)×(4.0±0.2) |
9.0 |
40/80 |
500/1000 |
20/40 |
|
12 |
(3.0±0.2)×(4.0±0.2) |
9.7 |
40/80 |
500/1000 |
20/40 |
보관/작동 온도: -20℃ ~ + 60℃
