अंतिम उत्पाद का विवरण

 5/5

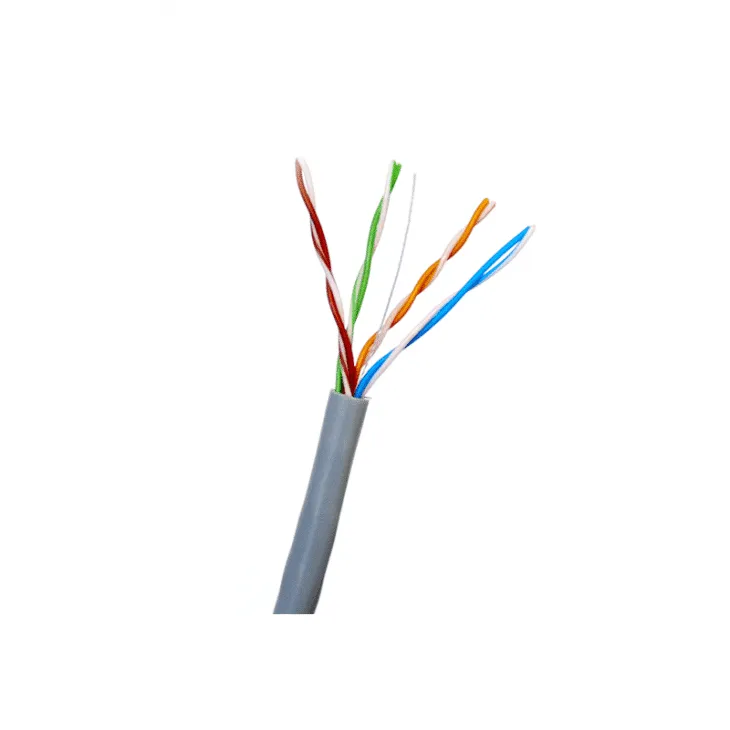

UTP CAT5E केबल क्या है?

UTP CAT5E केबल एक अनशील्डेड ट्विस्टेड पेयर केबल है जिसे खास तौर पर ईथरनेट एप्लीकेशन के लिए डिज़ाइन किया गया है। इसका इस्तेमाल 10/100/1000BaseT नेटवर्क के लिए केबलिंग इंफ्रास्ट्रक्चर के तौर पर किया जाता है और इसका बेहतरीन प्रदर्शन इसे 1 Gbps तक डेटा थ्रूपुट संभालने में सक्षम बनाता है।

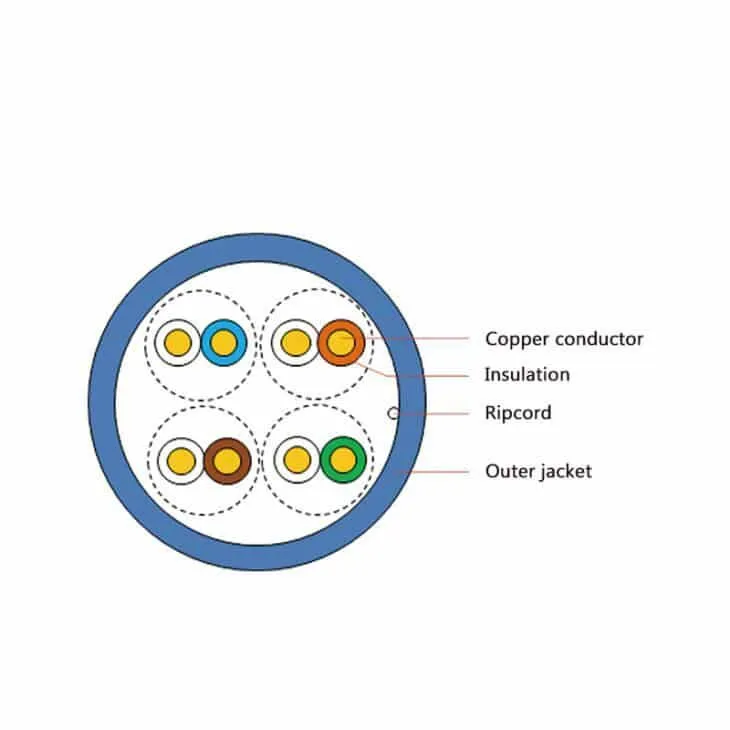

संरचनात्मक रूप से यूटीपी Cat5e केबल निम्नलिखित घटकों से मिलकर बनता है।

तांबे का तार
कूपर तार के साथ पीई/पीवीसी जैकेट
पीई जैकेट के बाद लेटें
रस्सी को चीर दो
सभी का पीई जैकेट

UTP Cat5 केबल का उत्पादन कैसे करें?

तो इन उत्पादन लाइनों को पूरा करने के लिए उपकरण की आवश्यकता होती है：

HK-50+35 PLC नियंत्रण कोर वायर इन्सुलेशन उत्पादन लाइन पीई/पीवीसी सामग्री को बाहर निकालने के लिए तांबे का तार।
HK-500 पेयर-ट्विस्ट और बैक ट्विस्ट मशीन इन्सुलेशन केबलों को मोड़ना और पीछे मोड़ना।
HK-800 ब्रैकट प्रकार सिंग ट्विस्ट मशीन 4 जोड़ी इन्सुलेशन केबलों को मोड़ने के लिए रस्सी को चीरना एक साथ।
एचके-80 पीएलसी नियंत्रण शीथिंग उत्पादन लाइन करने के लिए पीई जैकेट पूरे केबल का.

1.एचके-50+35 पीएलसी नियंत्रण कोर-वायर इन्सुलेशन उत्पादन लाइन

एकल सिर शाफ्ट-कम मोटर चालित भुगतान रैक: 400-500 मिमी बॉबिन पर रखें
तांबे का तार सीधा मंच: तांबे के तार को सीधा करें
स्वचालित प्रेरण तांबे के तार प्रीहीटर: तांबे के तार की सतह को गर्म करें। चिपकने वाले पदार्थ का बेहतर आसंजन
मुख्य एक्सट्रूडर: 15 एचपी सीमेंस+एमर्सन फ्री-एडजस्टमेंट क्रॉसहेड के साथ ट्रांसड्यूसर
φ35 मिमी इन्फ्यूज़ कलर मशीन: सहायक सामग्री को बाहर निकालने के लिए उपयोग किया जाता है
मुख्य कैबिनेट: तापमान नियंत्रण द्वारा आरकेसी, द्वारा नियंत्रण स्विच करें श्नाइडर, मुख्य टच पैनल: सीमेंस
1.5 मीटर + 8 मीटर पानी का गर्त: उच्च गति के तहत केबल को ठंडा करना।
कैपस्तान: V≤450m/मिनट मुख्य मोटर के साथ समन्वित क्रिया नियंत्रण है।
संचायक: तार-भंडारण की लंबाई: 10 मीटर-150 मीटर, टेक-अप मशीन से जुड़ा हुआ
उच्च-आवृत्ति स्पार्क मशीन: इसे बिजली के तार और केबल के नो-लाइन मूवमेंट के तहत दबाव-प्रतिरोध परीक्षण के लिए लगाया जाता है।
टेक अप मशीन: Φ400~Φ630mm रोल शैली और अक्ष शैली, लाइन गति V≤450m/मिनट.

2.HK-500 पेयर-ट्विस्ट और बैक-ट्विस्ट मशीन

जोड़ी मोड़ मशीन:

अधिकतम. क्रांति गति: अधिकतम 2500rpm, समायोज्य की कोई अवधि नहीं
टेक अप का शाफ्ट: Φ500 मिमी, ट्रैवर्स का थ्रो: 280 मिमी
इनलेट तार का व्यास: Φ0.5mm-Φ1.5mm
स्ट्रैंडिंग पिच: 4.22 मिमी ~ 41.62 मिमी, गियर-परिवर्तन प्रकार

बैक ट्विस्ट मशीन:

प्रकार: वर्टिकल कैबिनेट, डबल ड्रम, इलेक्ट्रिक-लिफ्टिंग वायर ड्रम
अधिकतम. क्रांति गति: अधिकतम. 1000 rpm
बैक-ट्विस्ट दर: अधिकतम 80% चरण-रहित समायोज्य
पे-ऑफ स्पूल: Φ500 मिमी (बाहरी व्यास) ×Φ56 मिमी (आंतरिक व्यास) ×Φ300 मिमी (चौड़ाई)

3.HK-800 कैंटिलीवर टाइप सिंगल ट्विस्ट मशीन

मोटर चालित पे-ऑफ रैक: मुड़ी हुई केबल के साथ 4 पीसी Φ400-630 मिमी बॉबिन रखें, विस्थापन सेंसर नियंत्रण, स्विंग प्रकार तनाव नियंत्रण, और तार टूटने पर स्वचालित रूप से बंद हो जाता है
हब स्टैंड: रैपिंग के लिए केबल को बंच करना
सेंटर रैपिंग मशीन: टेप के लिए रोटरी ड्रम: 250 मिमी। चौड़ाई: 10 मिमी, रैपिंग गति: अधिकतम 2500rpm।
Φ800 मिमी कैंटिलीवर सिंगल ट्विस्ट मशीन:

एकल-तार व्यास: Φ0.8-4.0 मिमी तार को कवर करता है
मुख्य शाफ्ट की क्रांति गति: अधिकतम.800आरपीएम/मिनट
पिच सेट: टच स्क्रीन पर सेटिंग, नियंत्रण द्वारा सीमेंस पीएलसी, स्थिर त्वरण और मंदी चरखी दूरी।
मोटर: सीमेंस, ट्रांसड्यूसर: एमर्सन

4.HK-80 पीएलसी नियंत्रण शीथिंग उत्पादन लाइन

डबल हेड मैग्नेटिक पाउडर भुगतान: जगह Φ630-Φ800 मिमी बॉबिन, बिना तार टूटे ऑटो-स्टॉप
तांबे के तार सीधा मंच: केबल को सीधा करें
मुख्य एक्सट्रूडर: 15 एचपी सीमेंस+एमर्सन फ्री-एडजस्टमेंट क्रॉस-हेड के साथ ट्रांसड्यूसर
φ35 मिमी इन्फ्यूज़ कलर मशीन: सहायक सामग्री को बाहर निकालने के लिए उपयोग किया जाता है
मुख्य कैबिनेट: तापमान नियंत्रण द्वारा आरकेसी, द्वारा नियंत्रण स्विच करें श्नाइडर, मुख्य टच पैनल: सीमेंस
1.5 मीटर + 8 मीटर पानी का गर्त: उच्च गति के तहत केबल को ठंडा करना।
कैपस्तान: V≤450m/मिनट मुख्य मोटर के साथ समन्वित क्रिया नियंत्रण है।
संचायक: तार-भंडारण की लंबाई: 10 मीटर-150 मीटर, टेक-अप मशीन से जुड़ा हुआ
उच्च-आवृत्ति स्पार्क मशीन: इसे बिजली के तार और केबल के नो-लाइन मूवमेंट के तहत दबाव-प्रतिरोध परीक्षण के लिए लगाया जाता है।
टेक अप मशीन: Φ400~Φ630mm रोल शैली और अक्ष शैली, लाइन गति V≤450m/मिनट.

पूरी मशीन का वीडियो लिंक: https://www.youtube.com/watch?v=Iz3Xdt9N0ik&t=70s
